儲液壺，是發動機冷卻系統的一個組成部分，主要是用來加注和補償液體的容器。該零件多用半透明塑料制成。這樣通過水箱可以直接觀察到液面的高度，無需打開散熱器蓋。儲液壺在發動機冷卻系統中主要起到的功能如下：儲液壺在參與冷卻過程中對系統損失的液體進行補償，對系統中產生的氣體回流到水箱中，通過泄壓口排出，使得壓力保持穩定，可防止水泵氣蝕的發生。



在發動機過冷或者過熱情況下，儲液壺的實際使用環境工況有比較惡劣的低溫環境（-30℃），以及高溫環境（120℃），并且在高溫環境下，可能會存在較大氣壓來不及在儲液壺中冷卻。這樣就需要考慮在高溫環境儲液壺的高溫耐壓能力。



儲液壺在發動機冷卻系統中主要起到的功能如下：儲液壺在參與冷卻過程中對系統損失的液體進行補償，對系統中產生的氣體回流到水箱中，通過泄壓口排出，使得壓力保持穩定，可防止水泵氣蝕的發生。

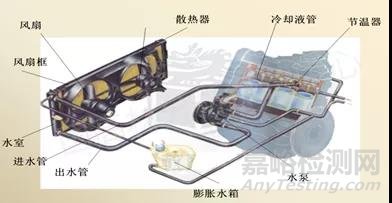

圖1 發動機冷卻系統工作原理圖



目前，市場上的儲液壺主要采用半透明聚丙烯制造，通過注塑成型工藝形成上下兩個帶法蘭的注塑件，然后再通過熱板焊接形成儲液壺，儲液壺內部會安裝一些隔板，利于功能和整體強度。但是在熱板焊接處，注塑成型的熔接痕處都將會產生薄弱點。



在發動機過冷或者過熱情況下，儲液壺的實際使用環境工況有比較惡劣的低溫環境（-30℃），以及高溫環境（120℃），并且在高溫環境下，可能會存在較大氣壓來不及在儲液壺中冷卻。這樣就需要考慮在高溫環境儲液壺的高溫耐壓能力。因此，為了保證儲液壺內部的壓力不引起薄弱點發生破壞，氣體泄漏。同時驗證在高溫和低溫環境下，發動機的持續轉動下的汽車零部件的振動耐久性能。



1. 服務項目：汽車儲液壺可靠性分析



高低溫環境下，驗證汽車發動機周邊其他零件，包括碳罐，進氣歧管，電子節氣門等零部件的氣密性和振動耐久性能，更加高效的輔助和推動汽車零部件產品的開發。



服務案例



2. 高溫和低溫環境下的振動耐久試驗



本案例中儲液壺選擇的共振點測試頻率為30 Hz，則該頻率下發動機的轉速約為1800 rps/min，而通常發動機在路面上正常工作時的轉速就在1800-2000 rps/min。由于在實際工作過程中，發動機會出現冷啟動或者發動機出現過熱現象，都會在一定程度上加速儲液壺零件的功能失效。因而我們需要在實驗室中模擬這種高溫和低溫環境下的，儲液壺零件在頻率為30 Hz時的振動耐久性能。我們根據需求，選擇高溫（120℃）和低溫（-30℃）在頻率30 Hz分別進行振動耐久性能測試各100 h。



通常在實際工況過程中，同時引入濕度，溫度，振動三個因素外，能夠更加真實的反應汽車零部件的振動可靠性能，快速篩選出汽車零部件存在的缺陷。在進行振動試驗過程中，通常需要進行X，Y和Z三方向的振動。

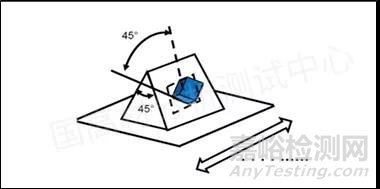

圖2 儲液壺三方向工裝要求圖，能夠同時模擬X，Y和Z三軸同時振動



如上圖2所示，是儲液壺工裝的三方向工裝要求圖，規定了儲液壺需要進行兩個45°的旋轉。



當在高溫環境下（100 ℃）進行振動耐久試驗10 h后，觀察測試結果，如下圖3所示，發現每一個儲液壺下方都出現綠色防凍液和水的混合物泄漏現象，并且泄漏量相對較多，總體來說目前發現高溫老化800 h后的儲液壺相比較新的儲液壺冷凍液泄漏更多。初步推測是儲液壺?zé)岚搴附犹幵诟邷叵氯毕荼┞秾?dǎo)致冷凍液泄漏，還有可能是儲液壺蓋在高溫，內部液體壓力下導致泄漏。

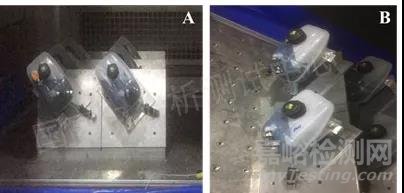

圖3 儲液壺在高溫（120 ℃）環境下振動10 h后檢查結果圖



為了確定到底是熱板焊接處存在的缺陷導致的泄漏，還是儲液壺蓋處產生的泄漏。目前對部分老化和新儲液壺的蓋子分別加白色紗布裹覆，進行高溫（120 ℃）正弦耐久試驗。檢查結果發現，在高溫環境下（120 ℃）振動10 h后，裹覆有白色紗布的儲液壺下方未有冷凍液泄漏，但是白色紗布上已經浸潤有較多冷凍液，呈現明顯綠色，而未裹覆有防凍液的下方出現泄漏，初步判定泄漏點不是熱板焊接處，應該是儲液壺蓋在高溫下，內部液體壓力下泄漏。





圖4 部分儲液壺蓋裹覆有紗布和未裹覆有紗布在高溫（120 ℃）環境下振動10 h后檢查圖



我們根據儲液壺在實際工況中設置最高頁面和最低頁面的標志，因而當冷凍液的量低于最低頁面時，可以提醒駕駛員及時添加冷凍液，因而理論上在實際工況過程中，儲液壺的蓋子不是浸沒在冷凍液中，因而可以嘗試將儲液壺整體進行180°旋轉。





圖5 將6個粉紅色模塊連同儲液壺在該平面上旋轉180°，重新進行安裝固定后效果圖



經過旋轉后，進行高溫（120 ℃）和低溫（-30 ℃）振動耐久試驗后，儲液壺都未出現任何泄漏現象，如下圖6（A-B）所示，圖6（C-D）分別是儲液壺零部件在高溫環境和低溫環境下的振動耐久測試圖，振動加速度未19.6 m/s2，振動頻率為30 Hz。

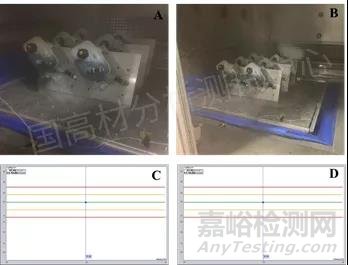

圖6 （A）高溫（120℃）振動耐久試驗結束后樣品狀態；（B）高溫（-30℃）振動耐久試驗結束后樣品狀態；

（C）高溫（120℃）振動耐久試驗圖；（D）高溫（-30℃）振動耐久試驗圖



3. 儲液壺保壓試驗



利用爆破試驗機去評估儲液壺在高溫（130℃）環境下的承受氣體壓力的能力。





圖7 儲液壺在爆破試驗箱中



從圖7（A-C）可以看出儲液壺在內部加壓的過程，是按照設定的15 kPa的線性加壓速率進行加壓，在到達490 kPa時會出現短暫的壓力過沖現象，隨后會在490 kPa進行保壓試驗。結果表明這三個儲液壺在490 kPa不會出現泄漏現象，未發生爆破現象。

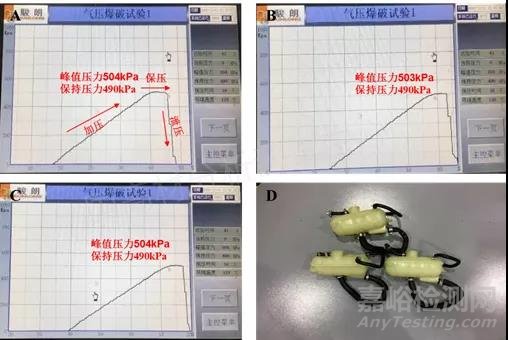

圖8 （A）儲液壺樣品1爆破試驗過程曲線圖；（B）儲液壺樣品2爆破試驗過程曲線圖；

（C）儲液壺樣品3爆破試驗過程曲線圖；（D）儲液壺樣品爆破試驗結束后狀態



4. 儲液壺高溫高壓疲勞壽命試驗



儲液壺零部件在實際工況過程中，會較長時間一直處于高溫，高壓力狀態，因而不僅僅高溫還有高壓力都將在一定程度上造成該零部件的疲勞失效。





圖9儲液壺高溫高壓疲勞壽命試驗圖

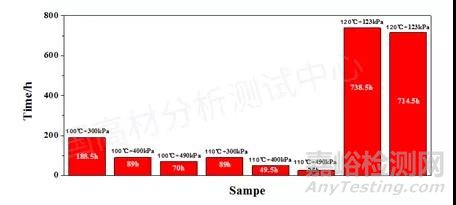

圖10 不同溫度，不同壓力下儲液壺零件疲勞壽命圖



從圖10中可以看出，實際工況中儲液壺出現泄漏現象不僅和溫度有關，還和壓力有關，在高溫和高壓力狀態下，都會導致儲液壺失效，在100℃和110℃溫度下，三種不同的氣壓環境下，儲液壺的泄漏點都在熱板焊接的位置，而120℃高溫環境下，最后出現泄漏的位置在儲液壺瓶蓋處。



從圖10可以明顯看出，當溫度為120℃時，氣壓降到123 kPa時，其使用壽命遠遠高于稍低溫度（100℃和110℃），但是壓力較大（300 kPa、400 kPa和490 kPa）的工況環境。因而，對于儲液壺這種零部件溫度對儲液壺使用壽命的影響小于壓力對儲液壺使用壽命的影響。
