 機械松動一般分為結構松動和轉動部件松動。造成機械松動的原因有安裝不良、長期磨損、基礎或機座損壞、零部件破壞、配合間隙過大等。機械松動可以使已經存在的不平衡、不對中等所引起的振動問題更加嚴重，也可因機械松動的進一步惡化，而引發其他故障。對松動類型的界定還沒有嚴格的標準，目前發現有三種比較常見且典型的機械松動，它們都有其獨特的振動頻譜及振動相位表現。



一、類型A：結構框架和基礎松動



1、松動現象與處理措施



     這一類型的松動主要包括以下故障：



•設備底腳、基板和混凝土基礎的結構松動或強度不足；



•灌漿惡化或破碎；



•框架或底部變形；



•地腳緊固螺栓松動等。



     這些松動現象都能在現場明顯地觀察到，其破壞力一般比較大，嚴重時會加重設備的不平衡或不對中。



處理措施：



     鞏固基礎、矯正結構、緊固松動螺栓等。對于已經存在不平衡或不對中的設備，還要同時調整不平衡或不對中。



2、典型松動頻譜與基本特征



     典型松動頻譜如圖1所示，其松動所反映的基本特征見表1。

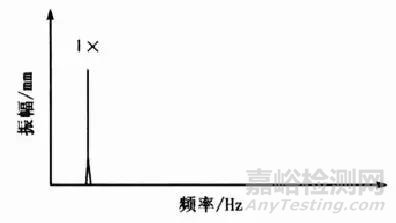

圖1 類型A典型的松動頻譜圖

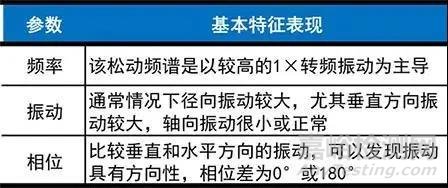

表1 類型A松動所反映的基本特征





幾點說明：



•該典型的松動特征與不平衡或偏心轉子故障特征一致，可用相位來區分。



•通常情況下，高振動幾乎只限于一個轉子（單獨的驅動機、被驅動機或齒輪箱），這與不平衡或不對中不同，因?yàn)椴黄胶饣虿粚?duì)中引起的高振動不只限于一個轉子。



•對于一些特殊情況，如用于緊固泵軸承座的螺栓，其作用力為軸向方向。如果這些螺栓出現松動，就會導致軸向的1×轉速振動高，這與不對中故障很相似。只要上緊這些螺栓就會減少振動。



二、類型B：由搖擺運動或結構斷裂和軸承底座斷裂



引起的松動



1、松動現象與處理措施



這種類型只有在出現以下松動故障時發生：



•結構或軸承底座斷裂；



•有時由于支撐腳不等長引起的搖擺；



•偶爾發生在一些松動的軸承座螺栓上；



•當松動的軸承或不適當?shù)牟考浜蠁栴}程度較輕時（無沖擊）。



     這些松動現象也可以在現場觀察到，但內部件配合問題只有通過拆檢來查找驗證。



處理措施：



     可通過更換斷裂部件、調整不適當部件的配合情況、緊固螺栓等來減少振動。



2、典型松動頻譜與基本特征



     典型松動頻譜如圖2所示，松動所反映的基本特征見表2。





圖2 類型B的典型松動頻譜圖



表2 類型B松動所反映的基本特征





幾點說明：



•在通常情況下，如果不存在其他激振力，這些振動癥狀就不會出現。



•如果松動故障源于軸承座的軸承松動或是軸上的部件松動，振動將幾乎保持在1×和2×轉速上，直到其惡化至發生脈沖或沖擊作用。當發生這一情況時，脈沖會引起時域波形的非線性，導致許多先于類型C松動的諧波。



•有時因設備底腳的斷裂松動進一步引發了聯軸器的故障，導致聯軸器內彈性塊的磨損松動。該頻譜也會出現先于類型C松動的諧波。



三、類型C：軸承松動或部件間配合不適當造成的



松動



1、松動現象與處理措施



 此類松動包含以下幾種故障：



•軸承座的軸承松動；



•過大的軸承內部游隙；



•軸承座中的軸承襯套松動；



•轉子松動；



•軸承松動或跑圈等。



     這些現象可通過打開軸承座端蓋來觀察。該類型的松動直接關系到旋轉設備的軸承與軸，松動嚴重時會磨損軸承、軸或相關配合件，甚至直接卡死旋轉設備。



處理措施：



     可通過更換軸承或襯套、調整部件間配合情況等解決。



2、典型松動頻譜與基本特征



     典型松動頻譜如圖3所示，其松動所反映的基本特征見表3。

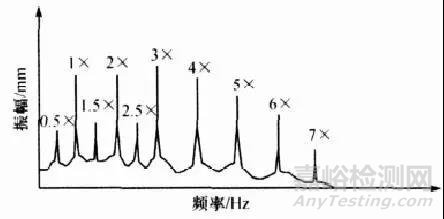

圖3 類型C典型的松動頻譜圖

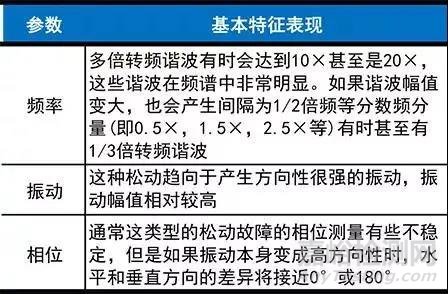

表3 類型C松動所反映的基本特征





幾點說明：



•該松動也可能在達到工作溫度且部件已經熱膨脹后出現。



•如果明顯存在1/2x峰值，則表明有更為復雜的松動故障存在（有可能存在摩擦）。



•當轉子松動時，如泵葉輪松動，每次啟動后的相位不同。



•看似這種類型松動的振動頻譜（許多1×轉速諧波），實際預示著更為嚴重的故障存在即軸承松動和跑圈，此故障會引起抱軸，導致設備的嚴重失效。
