連接器短路異常



1.案件背景



客戶樣品連接器，現發現連接器組裝后運行出現短路的異常，該短路異常失效比例為50%，客戶反饋異常批次使用的原料含40%的回收料。客戶提供OK樣品（全新料OK樣品）和NG樣品（客訴不良樣品）?？蛻粑袑?shí)驗室進行比對測試，分析產生異常的原因。



樣品信息：



樣品名稱	料號	備注
BITS	0009-0168-7830	OK樣品
		NG樣品



測試方案：



測試目的	設備名稱
電性能比對	萬用表
	絕緣阻抗測試儀
材質比對	傅立葉變換紅外光譜測試儀
	差示掃描量熱儀
	熱重分析儀
ICP元素成分比對	等離子體電感耦合發射光譜儀 （ICP-OES）



2.測試方案：



2.1  電性能測試

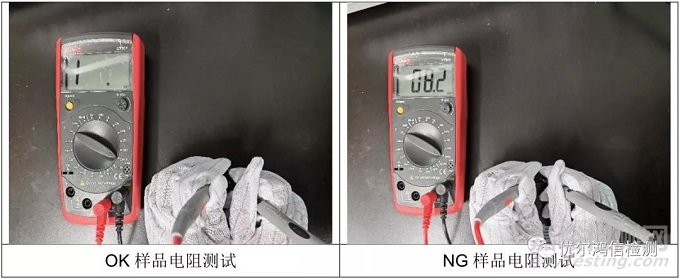

點對點電阻測試：使用萬用表隨機選取樣品表面pin腳孔進行兩點間電阻測試。

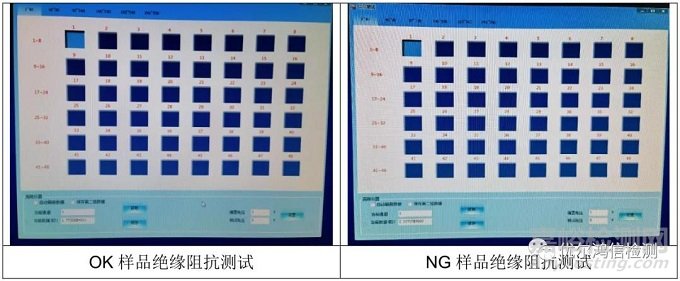

絕緣阻抗測試：使用絕緣阻抗測試儀對OK樣品與NG樣品兩端進行測試。

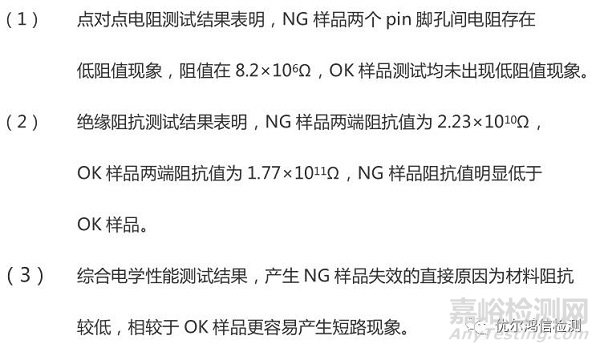

結果：





2.2  材質分析測試















結果：

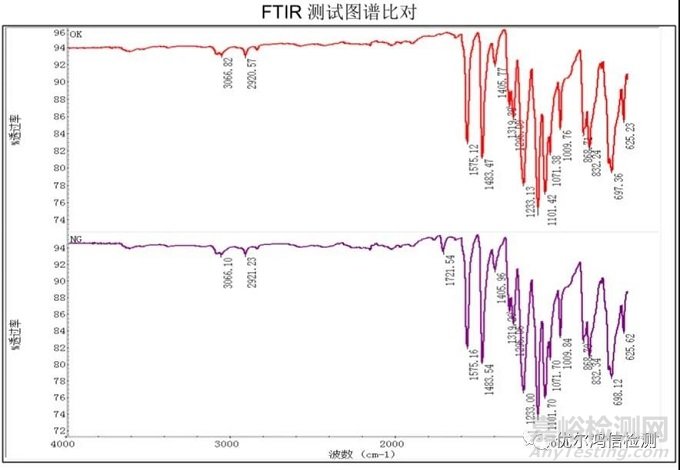

1.FTIR結果表明，OK樣品與NG樣品圖譜無明顯差異性，均為PPS(聚苯硫醚)。

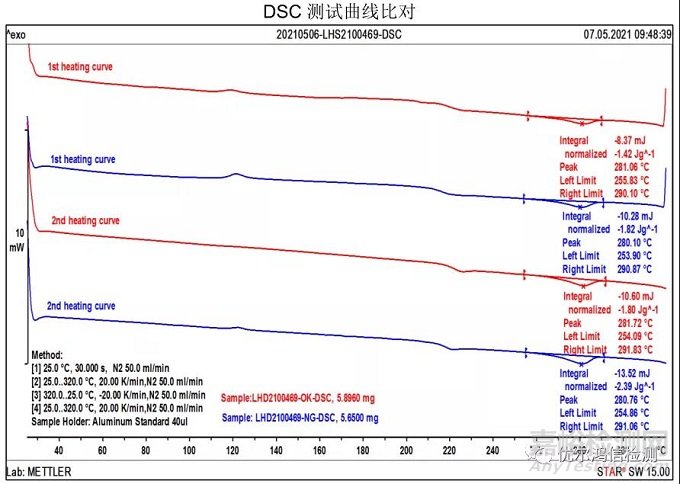

2.DSC結果表明，OK樣品熔融溫度為281℃（1st heating）&282℃（2nd heating），NG樣品熔融溫度為280℃（1st heating）&281℃（2nd heating），熔點無明顯差異，曲線輪廓無明顯差異。

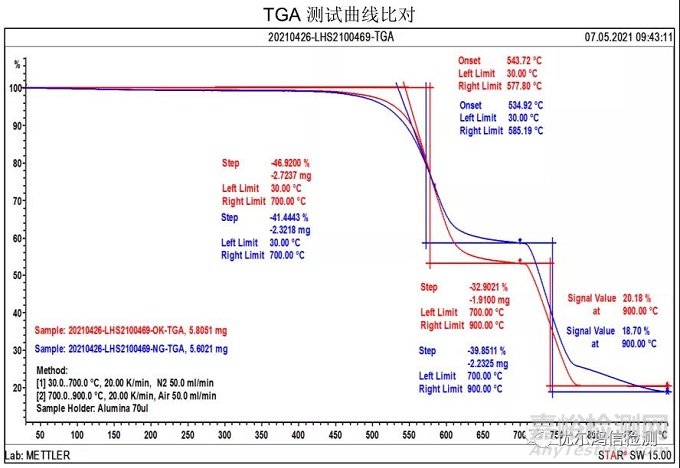

3. TGA結果表明，OK樣品與NG樣品的熱分解溫度分別為544℃&535℃，有機物含量分別為46.9%&41.4%，殘?zhí)己糠謩e為32.9%&39.8%，曲線輪廓存在差異。

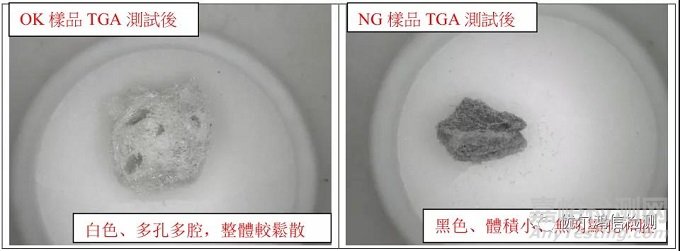

4.綜合材質分析測試結果，OK樣品與NG樣品主體材質均為PPS(聚苯硫醚) ，但熱分解溫度、TGA曲線輪廓以及有機物比例上均有明顯差異，結合TGA測試后樣品形貌存在明顯差異，表明OK樣品與NG樣品材質上存在不一致性。



2.3 元素成分測試



測試方法：離子體電感耦合發射光譜分析（ICP-OES）對OK樣品以及NG樣品中存在的元素成分進行定性/半定量分析。

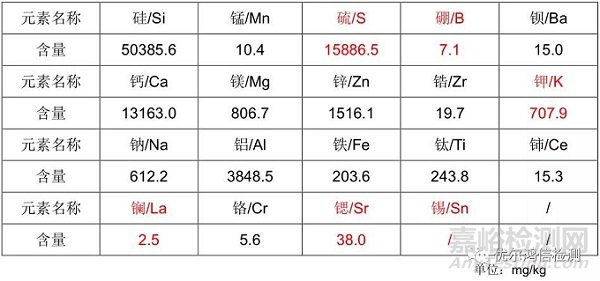

表一 OK樣品測試結果

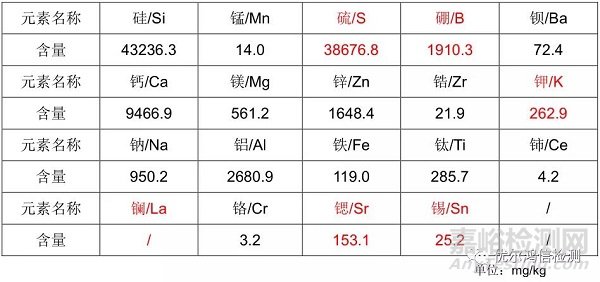

表二 NG樣品測試結果





結果：



1.元素成分?jǐn)?shù)據表明，NG樣品與OK樣品在多個元素比例上存在差異，如：硫/S、硼/B、鉀/K、鍶/Sr。并且NG樣品存在的錫/Sn未在OK樣品里檢出，OK樣品存在的鑭/La未在NG樣品里檢出，但因?yàn)殄a/Sn與鑭/La數據比例上占比很少，不作為檢測依據。



 2.通過元素成分?jǐn)?shù)據分析，硫/S、硼/B、鉀/K、鍶/Sr比例存在差異，左證了OK樣品與NG樣品在材質上存在不一致性。



測試結論



(1)通過電學性能測試結果表明，產生NG樣品失效的直接原因?yàn)椴牧献杩馆^低，相較于OK樣品更容易產生短路現象。



(2)通過材質分析測試結果表明，OK樣品與NG樣品主體材質均為PPS(聚苯硫醚) ，F(xiàn)TIR圖譜和DSC曲線無明顯差異，但TGA曲線中熱分解溫度、TGA曲線輪廓以及有機物比例上均有明顯差異，結合TGA測試后樣品形貌存在明顯差異，表明OK樣品與NG樣品材質上存在不一致性。



(3)通過元素成分?jǐn)?shù)據分析表明，硫/S、硼/B、鉀/K、鍶/Sr比例上存在差異，佐證了OK樣品與NG樣品在材質上存在不一致性。



綜上，連接器裝配后發生短路的原因如下：



連接器所使用原料的不一致性使得連接器制品在電性能上產生差異，進而導致在組裝后運行中出現短路現象。



建議使用TGA手段進行原料監控，并嚴格把控回收料質量，以保障產品穩定。
