電子元器件在制造、運輸、倉儲、應用端生產過程、工作過程中都有可能出現少數不良品，出現不同的故障現象。為了找出真正原因，相關工程人員要對失效樣品進行分析。



1、失效分析的目的和意義

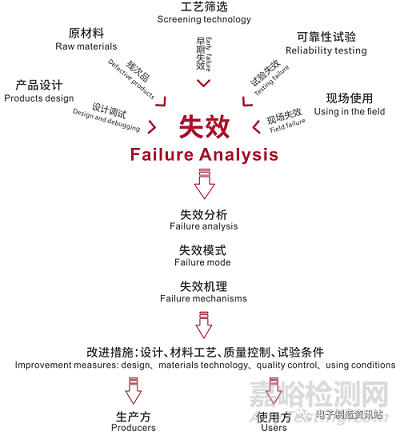

      失效分折對元器件的生產和使用都有重要的意義，如圖所列。





      元器件的失效可能發生在其生命周期的各個階段。發生在產品研制階段，生產階段到使用階段的各個環節，通過分析工藝廢次品，早期失效，實驗失效及現場失效的失效產品明確失效模式、分析失效機理，最終找出失效原因，因此元器件的使用方在元器件的選擇、整機計劃等方面，元器件生產方在產品的可靠性方案設計過程，都必須參考失效分折的結果。



      通過失效分析，可鑒別失效模式，弄清失效機理，提出改進措施，并反饋到使用、生產中，將提高元器件和設備的可靠性。



2、主要失效模式及其分布



        電子元器件的種類很多，相應的失效模式和失效機理也很多?？傮w來說，電子元器件的失效主要是在產品的制造，試驗，運輸，儲存和使用等過程中發生的。與原材料、設計、制造、使用密切相關。



3、失效的主要機理分析



      失效機理是指引起電子元器件失效的實質原因，即引起電子元器件失效的物理或化學過程.通常是指由于設計上的弱點（容易變化和劣化的材料的組合）或制造工藝中形成的潛在缺陷，在某種應力作用下發生的失效及其機理。



3.1 機械損傷



      機械損傷在電子元器件制備電極及電機系統工藝中經常出現，如果在元器件的成品中，存在金屬膜的劃傷缺陷而未被剔除，則劃傷缺陷將是元器件失效的因素，必將影響元器件的長期可靠性。



3.2 結穿刺（結尖峰）



      結穿刺即指PN結界面處為一導電物所穿透。在硅上制作歐姆接觸時，鋁-硅接觸系統為形成良好的歐姆接觸必須進行熱處理，這時鋁與硅相連接是通過450-550攝氏度熱處理后在分立的點上合金化形成的。



      在該合金化溫度范圍內，硅在鋁的固溶度很大，但鋁在硅中的固溶度要低很多，固溶度之差導致界面上的硅原子凈溶解在鋁中，同時界面上的鋁也擴散到硅中填充硅中的空位。這就是在鋁膜加工過程中，發生由于硅的局部溶解而產生的鋁“穿刺”透入硅襯底問題的問題。結穿刺經常導致PN結短路失效。



3.3 鋁金屬化再結構



      由于鋁與二氧化硅或硅的熱膨脹系數不匹配，鋁膜的熱膨脹系數比二氧化硅或者硅大，當元器件在間歇工作過程中，溫度變化或者高低溫循環試驗時，鋁膜要受到張應力和壓應力的影響，會導致鋁金屬化層的再結構。鋁金屬化層再結構經常表現為鋁金屬化層表面粗糙甚至表面發黑，顯微鏡下可見到表面小丘、晶須或皺紋等。



3.4 金屬化電遷移



      當元器件工作時，金屬互連線的鋁條內有一定強度的電流流過，在電流作用下，金屬離子沿導體移動，產生質量的傳輸，導致導體內某些部位產生空洞或晶須（小丘）這就是電遷移現象。



      在一定溫度下，金屬薄膜中存在一定的空位濃度，金屬離子熱振動下激發到相鄰的空位，形成自擴散。在外電場作用下.金屬離子受到兩種力的作用，一種是電場使金屬離子由正極向負扱移動，一種是導電電子和金屬離子間互相碰撞發生動量交換而使金屬離子受到與電子流方向一致的作用力，金屬離子由負極向正極移動，這種作用力俗稱“電子風”。



      對鋁、金等金屬膜，電場力很小，金屬離子主要受電子風的影響，結果使金屬離子與電子流一樣朝正極移動，在正極端形成金屬離子的堆積，形成晶須，而在負極端產生空洞，使金屬條斷開。



      產生電遷移失效的內因是薄膜導體內結構的非均勻性，外因是電流密度。



3.5 表面離子沾污



      在電子元器件的制造和使用過程中，因芯片表面沾污了濕氣和導電物質或由于輻射電離、靜電電荷積累等因素的影響，將會在二氧化硅氧化層表面產生正離子和負離子，這些離子在偏壓作用下能沿表面移動。



      正離子聚積在負電極周圍，負離子聚積在正電極周圍，沾污嚴重時足以使硅表面勢壘發生相'當程度的改變。這些外表面可動電荷的積累降低了表面電導，引起表面漏電和擊穿蠕變等；表面離子沾污還會造成金屬的腐濁，使電子元器件的電極和封裝系統生銹、斷裂。



3.6 金屬的腐蝕



       當金屬與周圍的介質接觸時，由于發生化學反應或電化學作用而引起金屬的破壞叫做金屬的腐蝕。在電子元器件中，外引線及封裝殼內的金屬因化學反應或電化學作用引起電性能惡化直至失效，也是主要的失效機理。



       根據金屬腐蝕過程的不同特點，可分為化學腐蝕和電化學腐蝕。金屬在干燥氣體或無導電性的非水溶液中，單純由化學作用而引起的腐蝕就叫做化學腐蝕，溫度對化學腐蝕的影響很大。



      當金屬與電解質溶液接觸時，由電化學作用而引起的腐蝕叫做電化學腐蝕，其特點是形成腐蝕電池，電化學腐蝕過程的本質是腐蝕電池放電的過程，在這個過程中，金屬通常作為陽極，被氧化而腐蝕，形成金屬氧化物，而陰極反應則跟據腐蝕類型而異，可發生氫離子或氧氣的還原，析出氫氣或吸附氧氣。



3.7 金鋁化合物失效



      金和鋁兩種金屬，在長期儲存和使用后，因它們的化學勢不同，它們之間能產生金屬間化合物，如生成AuAl2，AuAl，Au2Al等金屬間化合物。這幾種金屬間化合物的晶格常數、膨脹系數、形成過程中體積的變化、顏色和物理性質是不同的，且電導率較低。



      AuAl3淺金黃色，AuAl2呈紫色，俗稱紫斑， Au2Al呈白色.稱白斑，是一種脆性的金屬間化合物，導電率低，所以在鍵合點處生成了Au-Al間化合物之后，嚴重影響相惡化鍵合界面狀態，使鍵合強度降低，變脆開裂，接觸電阻增大等，因而使元器件出現時好時壞不穩定現象，最后表現為性能退化或引線從鍵合界面處脫落導致開路。



3.8  柯肯德爾效應



      在Au-Al鍵合系統中，若采用金絲熱壓焊工藝，由于在高溫（300攝氏度以上）下，金向鋁中迅速擴散。金的擴散速度大于鋁的擴散速度，結果出現了在金層—側留下部分原子空隙，這些原子空隙自發聚積，在金屬間化合物與金屬交界面上形成了空洞，這就是可肯德爾效應，簡稱柯氏效應。



      當可肯德爾空洞增大到一定程度后，將使鍵合界面強度急劇下降，接觸電阻增大，最終導致開路?？率峡斩葱纬蓷l件首先是Au-Al系統，其次是溫度和時間。



3.9  銀遷移



      在電子元器件的貯存及使用中，由于存在濕氣、水分，導致其中相對活潑的金屬銀離子發生遷移，導致電子設備中出現短路，耐壓劣化及絕緣性能變壞等失效。銀遷移基本上是一種電化學現象，當具備水分和電壓的條件時，必定會發生銀遷移現象。



      空氣中的水分附在電極的表面，如果加上電壓，銀就會在陽極處氧化成為帶有正電荷的銀離子，這些離子在電場作用下向陰極移動。在銀離子穿過介質的途中，銀離子被存在的濕氣和離子沾污加速，通常在離子和水中的氫氧離子間發生化學反應，形成氫氧化銀，在導體之間出現乳白色的污跡，最后在陰極銀離子還原析出，形成指向陽極的細絲。



3.10 過電應力



      電子元器件都在其參數指標中設定了使用時所能承受的最大應力，包括最高工作環境溫度或殼溫，最大額定功率，最大工作電壓、電流，峰值電壓，最大輸入、輸出電流、電壓等。



      如果在使用時所加的電應力超過了元器件規定的最大應力。即使是瞬間超過，也將造成電子元器件的損傷，這種電應力就稱為過電應力，其造成的損傷主要表現為元器件性能嚴重劣化或失去功能。



      過電應力通常分為過壓應力和過流應力。在過電應力作用下，電子元器件局部形成熱點，當局部熱點溫度達到材料熔點時使材料熔化，形成開路或短路，導致元器件燒毀。



3.11  二次擊穿



      二次擊穿是指當元器件被偏置在某一特殊工作點時（對于雙極型晶體管，是指V平面上的一點），電壓突然跌落，電流突然上升的物理現象，這時若無限流裝置及其它保護措施，元器件將被燒毀。



      凡是有雜質濃度突變的元器件（如PN結等）都具有二次擊穿的現象，二次擊穿是一種體內現象，對于雙極型器件，主要有熱不穩定理論（熱模式）和雪崩注入理論（電流模式）兩種導致二次擊穿的機理。對于MOS元器件，誘發二次擊穿的機理是寄生的雙極晶體管作用。



3.12  閂鎖效應



      閂鎖效應是CMOS電路中存在的一種特殊的失效機理。所謂閂鎖（latch-up）是指CMOS電路中固有的寄生可控硅結構被觸發導通，在電源和地之間形成低阻大電流通路的現象CMOS電路的基本邏輯單元是由一個P溝道MOS場效應管和一個N溝道MOS場效應管以互補形式連接構成，為了實現N溝道MOS管與P溝道MOS管的隔離,必須在N型襯底內加進一個P型區（P阱）或在P型襯底內加進一個N型區（N阱），這樣構成了CMOS電路內與晶閘管類似的PNPN四層結構，形成了兩個寄生的NPN和PNP雙極晶體管。



      在CMOS電路正常工作狀態時，寄生晶體管處于截止?fàn)顟B(tài)。對CMOS電路的工作沒有影響，如CMOS電路的輸入端、輸出端、電源端或者地端受到外來的浪涌電壓或電流，就有可能使兩只寄生晶體管都正向?qū)?，使得電源和地之間出現強電流。這種強電流一開始流動，即使除去外來觸發信號也不會中斷，只有關斷電源或?qū)㈦娫措妷航档侥硞€值以下才能解除，這種現象就是CMOS電路的閂鎖效應。



3.13 靜電損傷



      處于不同靜電電位的兩個物體間發生的靜電電荷轉移就形成了靜電放電，這種靜電放電將給電子元器件帶來損傷，引起產品失效。



      電子元器件由靜電放電引發的失效可分為突發性失效和潛在性失效兩種模式，突發性失效是指元器件受到靜電放電損傷后，突然完全喪失其規定的功能，主要表現為開路、短路或參數嚴重漂移；潛在性失效是指靜電放電電能量較低，僅在元器件內部造成輕微損傷，放電后元器件的電參數仍然合格或略有變化，但元器件的抗過電應力能力已明顯削弱，或者使用壽命已明顯縮短，再受到工作應力或經過一段時間工作后將進一步退化，直至造成徹底失效。



      靜電放電失效機理可分為過電壓場致失效和過電流熱致失效。



      過電壓場致失效是指高阻抗的靜電放電回路中，絕緣介質兩端的電極因接受了高靜電放電電荷而呈現高電壓，有可能使電極之間的電場超過其介質臨界擊穿電場，使電極之間的介質發生擊穿失效，過電壓場致失效多發生于MOS元器件，包括含有MOS電容的雙極型電路和混合電路。



      過電流熱致失效是由于較低阻抗的放電回路中，由于靜電放電電流過大使局部區域溫升超過材料的熔點，導致材料發生局部熔融使元器件失效，過電流熱致失效多發生于雙極元器件，包括輸人用PN結二極管保護的MOS電路、肖特基二極管以及含有雙極元器件的混合電路。



3.14 介質的擊穿機理



      介質擊穿，從應用角度可分為自愈式擊穿和毀壞性擊穿。自愈式擊穿是局部點擊穿后，所產生的熱量將擊穿點處的金屬蒸發掉，使擊穿點自行與其他完好的介質隔離；毀壞性擊穿是金屬原子徹底侵入介質層，使其絕緣作用完全喪失。



      根據引起擊穿的原因之可將介質擊穿分為非本征擊穿和本征擊穿兩種：前者是在介質中的氣孔、微裂縫、灰塵、纖維絲等疵點附近，因氣體放電、等離子體、電孤、電熱分解等引起的擊穿；后者是外加電場超過了介質材料的介電強度引起的擊穿。無論是非本征擊穿還圮本征擊穿，按其本質來看，則均可能歸結于電擊穿、熱擊穿或熱點反饋造成的熱電擊穿。



3.15 與時間有關的介質擊穿（TDDB)



      TDDB是影響MOS元器件長期可靠性的一種重要的失效機理，當對二氧化硅薄膜施加低于本征擊穿場強的電場強度后，經過一段時間后會發生介質擊穿現象，這就是與時間有關的介質擊穿。



      它的擊穿機理，可以分為兩個階段：第一階段是建立階段，在高電場、高電流密度應力的作用下，氧化層內部發生電荷的積聚，積累的電荷達到某一程度后，使局部電場增高到某一臨界值；第二階段是在熱或電的正反饋作用下，迅速使氧化層擊穿，氧化層的壽命由第一階段中電荷的累計時間確定。



3.16 熱載流子效應



      所謂熱載流子，是指其能量比費米能寄大幾個KT以上的載流子，這些載流子與晶格處于熱不平衡狀態，載流子的溫度超過了晶格溫度。



      熱載流子的能量達到或超過Si-SiO2界面勢壘的能量時，便會注入到SiO2中去，產生界面態、氧化層陷阱或被氧化層中陷阱所俘獲，由此產生的電荷積累引起元器件電參數不穩定。表現為MOS元器件的閾值電壓漂移或跨導值降低，雙極元器件的電流增益下降，PN結擊穿電壓蠕變，使元器件性能受到影響，這就是熱載流子效應。



3.17“爆米花效應”



      “爆米花效應”是指塑封元器件塑封材料內的水汽在高溫下受熱膨脹，使塑封料與金屬框架和芯片間發生分層效應，拉斷鍵合絲，從而發生開路失效。塑封元器件是以樹脂類聚合物材料封裝的，其中的水汽包括封裝時殘留于元器件內部、表面吸附，經材料間的縫隙滲入及外界通過塑料本身擴散進入。



3.18 軟誤差



      電子元器件的封裝材料（如陶瓷管殼，作樹脂填充劑的石英粉等）中含有微量元素鈾等放射性物質，它們衰變時會放出高能射線。當這些射線或宇宙射線照射到半導體存儲器上時，引起存儲數據位的丟失或變化，在下次寫入時存儲器又能正常工作，它完全是隨機的發生，隨意把這種數據位丟失叫軟誤差。引起軟誤差的根本原因是射線的電離效應。
