1、什么是賈凡尼效應



      賈凡尼效應又稱原電池效應、電偶腐蝕，即相連的、活性不同的兩個金屬與電解質溶解接觸發生原電池反應，比較活潑的金屬原子失去電子而被氧化（腐蝕）。本質就是活潑的金屬被氧化。



2、沉銀板的賈凡尼效應的原理



      2Ag+ + Cu → Ag +2 Cu2+

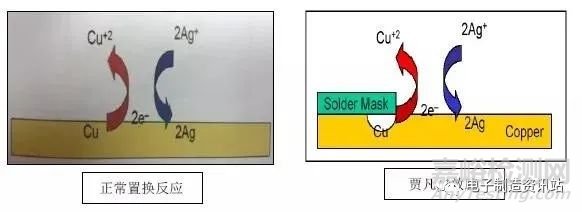

      在正常條件下，由于銀與銅能發生置換反應，由于不同金屬元素化學置換電動勢差異，低電勢元素會被高電勢元素所氧化（丟電子），而高電動勢元素得到電子而還原，在沉銀缸中，Ag離子在此反應得到電子還原（2Ag+ + 2e →2Ag，半反應電動勢E0=0.799volts）,銅被氧化丟電子（Cu-→Cu2++2e-，半反應電動勢=0.340volts），這樣，銅的氧化和銀離子的還原同時進行，形成均勻的鍍銀層，如上反應式及圖1所示。





      然而，如果阻焊層和銅線路之間出現“縫隙”，縫隙里銀離子的供應就會受限，阻焊層下面的銅可以被腐蝕為銅離子，為裂縫外的銅焊盤上的銀離子還原反應提供電子（如上圖2所示）。由于所需的電子數量與還原的銀離子數量成比例，賈凡尼效應的強度隨暴露銅焊盤表面積及鍍銀層厚度而增加。



3、沉銀板的賈凡尼效應造成的主要缺陷



      沉銀板的賈凡尼效應造成的主要缺陷為由于銅厚不足造成的開路，常見的賈凡尼效應主要有以下兩種：



（1）焊盤和被阻焊覆蓋的線路連接的頸部位置開路



      沉銀過程中，阻焊膜邊緣下Cu的被蝕現象，如圖所示。在沉銀過程中，因為阻焊膜與Cu裂縫的縫隙非常小，限制了沉銀液對此處的銀離子供應，但是此處的銅可以被腐蝕為銅離子，然后在裂縫外的銅表面上發生沉銀反應。因為離子轉換是沉銀反應的原動力，所以裂縫下銅面受攻擊程度與沉銀厚度直接相關。不均勻的電鍍銅層(孔口薄銅處);阻焊膜下基材銅上有明顯的深刮痕。

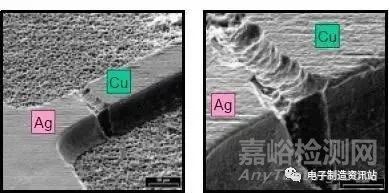

阻焊膜邊緣下Cu的被蝕現象

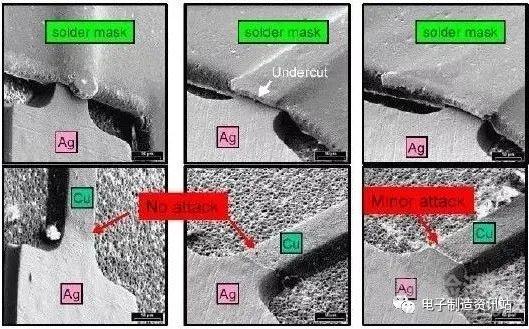

厚銀面會產生中度的賈凡尼效應

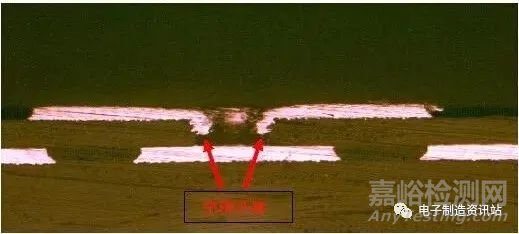

（2）盲孔在浸銀后出現空洞導致開路





4、原因及預防



（1）腐蝕



      腐蝕是由于空氣中的硫或氧與金屬表面反應而產生的。銀與硫反應會在表面生成一層黃色的硫化銀(Ag2S)膜,若硫含量較高,硫化銀膜最終會轉變成黑色。銀被硫污染有幾個途徑,空氣(如前所述)或其他污染源,如PWB包裝紙。氧和銀層下的銅發生反應,生成深褐色的氧化亞銅。



      這種缺陷通常是因為沉銀速度非?？?形成低密度的沉銀層,使得銀層低部的銅容易與空氣接觸,因此銅就會和空氣中的氧產生反應。疏松的晶體結構的晶粒間空隙較大,因而需要更厚的沉銀層才能達到抗氧化。這意味著生產中要沉積更厚的銀層從而增加生產成本,也增加了可焊性出現問題的機率,如微空洞和焊接不良。



措施：



      腐蝕可以通過提高鍍層密度,降低孔隙度來減小。使用無硫材料包裝,同時以密封來隔絕板與空氣的接觸,也防止了空氣中夾帶的硫接觸銀表面。最好將包裝好的板存放在溫度30℃、相對濕度40%的環境中。雖然沉銀板的保存期很長,但是存儲時仍要遵循先進先出原則。



（2）露銅



      露銅通常與沉銀前的化學工序有關。這種缺陷在沉銀工藝后顯現,主要是因為前制程未完全去除的殘留膜阻礙了銀層的沉積而產生的。最常見的是由阻焊工藝帶來的殘留膜,它是在顯影液中顯影未凈所致, 也就是所謂的“殘膜”,這層殘膜阻礙了沉銀反應。



      機械處理過程也是產生露銅的原因之一,線路板的表面結構會影響板面與溶液接觸的均勻程度,溶液循環不足或過多同樣會形成不均勻的沉銀層。



措施：



      露銅可以通過優化沉銀的前工序來降低或消除。為了達到這個目的,可在微蝕后通過“破水”實驗或“亮點”實驗來檢查銅表面,清潔的銅表面可以保持水膜至少40秒。



      根據需要使用超聲波或噴射器來提高沉銀液對微通孔、高縱橫比孔及厚板的潤濕能力，同時也為生產HDI板提供可行的解決方案,這些輔助的機械方法可被應用在前處理和沉銀液中來確?？妆谕耆粷櫇?。



（3）微空洞



      微空洞通常直徑小于1mil,位于焊料和焊接面之間的金屬界面化合物之上的空洞被稱為微空洞,因為它實際上是焊接面的“平面空泡群”,所以極大的減小了焊接結合力。OSP、ENIG以及沉銀表面都會出現微空洞,其形成的根本原因尚未明確,但已確認了幾個影響因素。



      盡管沉銀層的所有微空洞都發生在厚銀(厚度超過15μm)表面,但并非所有的厚銀層都會發生微空洞。當沉銀層底部的銅表面結構非常粗糙時更容易產生微空洞。微空洞的發生似乎也與共沉積在銀層中的有機物的種類及成分有關。



措施：



      沉銀厚度是引發微空洞的最顯著因素,所以控制沉銀層厚度是首要步驟。調整微蝕速度和沉銀速度以獲得光滑均勻的表面結構，還要通過測試槽液在使用周期內不同時間點的沉銀層的純度,來監控沉銀層中的有機物含量,合理的銀含量應控制在90% (原子比) 以上。
