IGBT模塊失效可分為以下三類:
電氣應力
電氣應力失效主要由于過壓、過流直接導致芯片的損壞,其中常見的電氣應力失效如下:
IGBT集電極-發射機過壓
IGBT門級-發射極過壓
IGBT過電流脈沖
續流二極管(FWD)正向過電流
續流二極管(FWD)過壓(短關斷脈沖)
IGBT超出反偏安全工作區
熱應力
由于過大的熱損耗直接造成芯片的損壞
由于溫度周期導致封裝部材料的熱疲勞
機械應力
由于外部環境 導致芯片、封裝的直接破壞

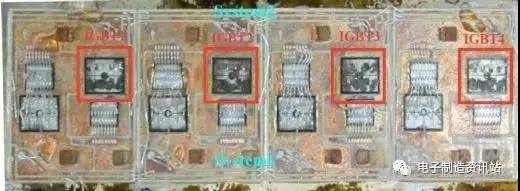

1. IGBT集電極-發射極過壓

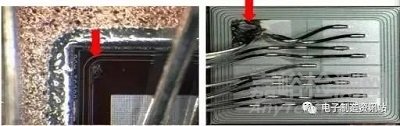

如上圖,失效特征:在IGBT芯片周圍(結構邊沿)出現大范圍的燒毀的痕跡。
產生IGBT集電極-發射極過壓損壞可能原因:
關斷浪涌過壓
母線電壓上升
控制信號異常
外部浪涌電壓(雷電浪涌等)

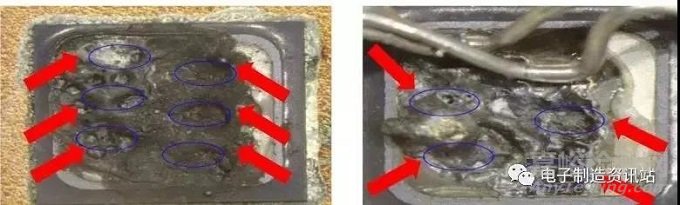

2. IGBT門級-發射極過壓

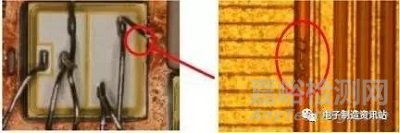

如上圖,失效特征:門級bonding線或是集成門極電阻周圍有燒毀的痕跡。
產生IGBT門極-發射極過壓損壞可能的原因:
靜電ESD
柵極驅動回路異常
柵極振蕩
外部浪涌

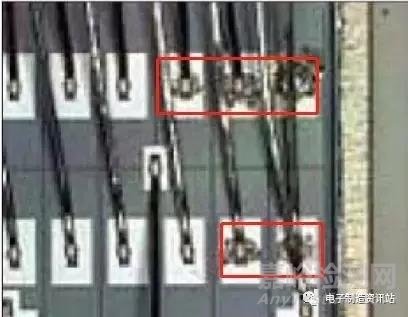

3. IGBT過電流

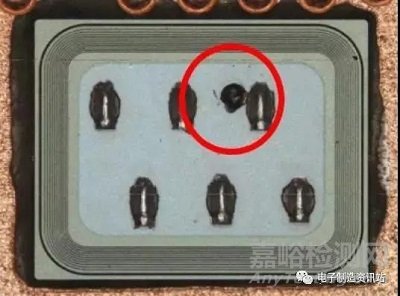

如上圖,失效特征:bonding線和E極交接處有燒毀的痕跡。
備注:過流在芯片產生的損壞表征,和過流的能量密切相關,過流的能量越大,燒毀面積越大。
產生IGBT過流損壞可能的原因:
過流保護不工作
串聯支路短路
輸出短路或者輸出接地

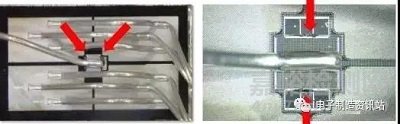

4. FWD正向過電流

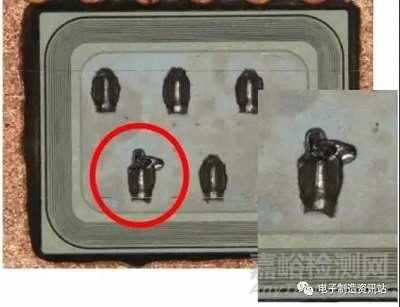

如上圖,失效特征:二極管正向浪涌電流過大,陽極的bonding線和bonding線周圍燒毀嚴重。
5. FWD過壓
在短關斷脈沖時,F(xiàn)WD反向恢復時損壞。


如上圖,失效特征:在FWD的芯片有源區發生損壞。

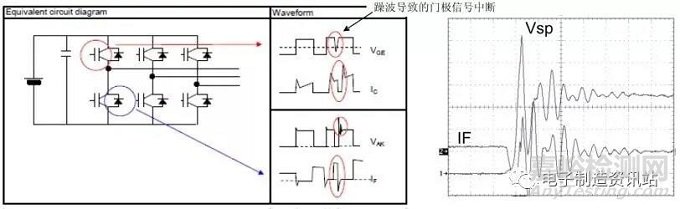

產生原因如下圖:

6. IGBT超出反偏安全工作區

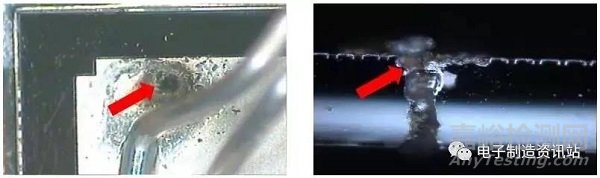

如上圖,失效特征:正面芯片出現很明顯的燒熔的洞,側面可以看到貫穿芯片的洞。
產生IGBT超出反偏安全工作區可能的原因:
CE間過壓
IGBT短路
7. IGBT過溫

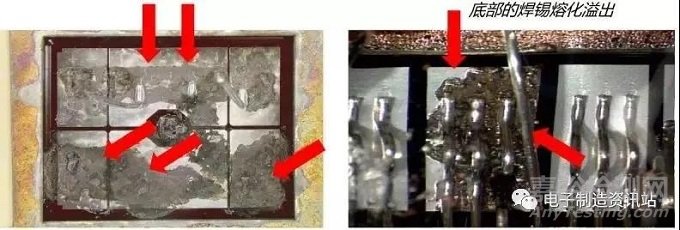

如上圖,失效特征:所有的bonding線被燒熔,大面積的鋁層熔化,同時呈現出典型的熔化冷卻的熔珠。
IGBT過溫失效損壞可能的原因:
導通損耗增加
開關損耗增加
接觸面熱阻增大
外殼溫度上升
8. 震動產生的故障

注意母排的防震設計,結構設計時需要特別留意。

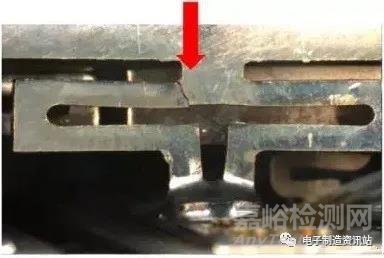

9. 陶瓷襯底裂痕

如上圖,裂痕環繞在安裝螺孔周圍,不恰當?shù)陌惭b方式導致陶瓷襯底裂開,安裝時需要注意安裝的扭矩和安裝順序。
最后介紹下IGBT的存儲條件:

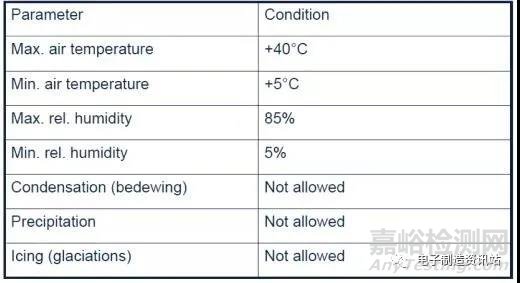

根據IEC 60721-3-1,class 1K2(最長的存儲的時間不應超過2年),推薦的存儲條件如下:
