摘要：非金屬夾雜物對鋼的許多性能起著極為重要的作用，影響鋼鐵產品的加工和使用，本文展示了最新的非金屬夾雜的起源和分類，概述近幾十年來對此研究做的大量工作。本文包括夾雜形成的動力學條件和目前冶煉條件對夾雜的成分、數量和尺寸分布變化的影響，夾雜物變性的研究鋼種包括子午線鋼絲、彈簧鋼和軸承鋼等，得到所希望的夾雜物尺寸和形態，也要同時防止連鑄水口絮流堵塞。隨著顯微電鏡發展已經能夠?qū)A雜分布特征給充分展現出來了，在夾雜物工程中也討論了具有應用前景的“氧化物冶金”這個領域，最后簡要闡明了夾雜的特性改進和定量分析的難度。在過去幾十年來，鋼中夾雜物的控制發展進步明顯，這是由于在熱力學、鋼水的渣成分，以及煉鋼的工藝過程之間相互作用的理解加深所導致的，使得能夠控制夾雜和工藝過程來優化鋼的特性，盡管這樣，仍然有一些重要問題必須要解決，要不斷改善夾雜控制和優化過程。



1  介紹



      直到五十年前人們開始普遍重視研究非金屬夾雜物（NMIs），認為鋼中的夾雜來源于耐材的侵蝕和各種保護渣和頂渣的卷入。雖然在那個時代夾雜物研究已經是一個重要的課題，但是對鋼中夾雜作用還沒有像今天這樣普及。由于夾雜在鋼的基體中是非金屬相，很多物理冶金學家關注的焦點不在這里，大多數研究重點在于理解金屬的行為和相變過程。當鋼要求具有挑戰性的性能時和更加惡劣條件服役時，鋼基體中的非金屬夾雜物的類型、尺寸和分布就與性能構成明確的相關關系，了解夾雜的這些特性行為就變的極為重要，導致了鋼鐵產品的冶煉和加工過程中深入地開展研究夾雜的起源、特性和行為。對非金屬夾雜物的控制和定量分析進行大量地改進工作，同時對夾雜物對金屬材料性能的影響也進行大量的調研工作?？刂茒A雜從上世紀80年代開始進行，以此來改善鋼的性能，已經成為冶煉中最重要的一環。夾雜物控制工程開始做所希望的夾雜特性，然后，通過熱力學和適當?shù)墓に囋O(shè)計和生產的鋼材達到所希望的夾雜占其主導地位。在本文工作中，研究夾雜的起源和控制，展現和理解加工過程中夾雜的行為，簡要地闡述夾雜的定量分析和分布特征，也表現最新的夾雜控制工程的發展?fàn)顩r。夾雜對鋼的性能的影響這里沒有深入的討論，在這個領域中的文獻正在快速增長，讀者可以根據特定的題目進行查詢，什么時間都可以得到想要的內容。經典的書是kiessling寫的，國際潔凈鋼組織會議和論文每3~5年一次，由HungarianMining（匈牙利礦業）和冶金協會主辦，感興趣的讀者可以直接讀到這些寶貴的知識。



2  非金屬夾雜物的起源和分類



2.1  非金屬夾雜物的分類



      現代煉鋼技術不斷發展，注意到使用氧化反應和精煉方式去除鋼中有害元素，這些對鋼有害的雜質元素如硫來自于煤和焦炭，硫進入液態鐵水和鋼水，但在固溶體鋼中溶解度非常小，鋼水凝固期間從結晶前沿推向液態鋼水，最后形成低熔點的“FeO”和“FeS”化合物或包含這兩者化合物的共晶體，這種鋼不能用于熱加工軋制和鍛造。鋼中的氧化物、硫化物和合金元素（如Mn）構成了復雜的關系，然而如果要生產高質量鋼材，必須將溶解在鋼水中的氧和硫的含量降下來。許多元素可以作為鋼中的合金元素，如Mn、Al、Si，它們具有與氧很高親和力，進入鋼水中起到脫氧作用。這些脫氧產物成為了氧化物非金屬夾雜。另一方面鋼中含硫，Ca和Mg在鋼中溶解度很小，它們和稀土與S的親和力足夠的高，形成了低熔點的硫化物的非金屬夾雜，于是大多數在鋼中的S在精煉中進入渣中被去除，其余的S在凝固階段發生沉淀析出硫化物夾雜。這些非金屬夾雜物按照其類型分為兩類：夾雜的化學成分（氧化物和硫化物夾雜等）和夾雜形成的階段來定義。夾雜形成的階段以凝固為分界點，凝固前生成的夾雜成為初生夾雜，而凝固期間和后期生成的夾雜稱為次生夾雜。除了這些類型，另外常用的分類也容易混淆，涉及到夾雜的來源，產生于煉鋼過程夾雜（如氧化物和硫化物夾雜）分類為“內生”夾雜；來源于外部的稱為“外生”夾雜（耐火材料碎屑、保護渣卷入等），這些分類成外生夾雜。一般很少有大顆粒外生夾雜長時間獨立在鋼水中而不和鋼水起反應，改變是非常明顯的，在過去認為特別大的夾雜物來自于耐材和澆注模內，然而在現代鋼中這種大顆粒夾雜顯著地減少了，然而當有的學生看到這個課題時，最終相信最重要的非金屬夾雜就是“外生”夾雜。這并不是說鋼水與耐材的相互作用是沒有關聯的，這些夾雜在鋼中存在說明了鋼水與耐材有作用影響的，假如定義的外生夾雜也包括二次氧化和保護渣的卷入，外生夾雜的范圍就擴大了，這倒是對外生夾雜較為恰當?shù)亩x。然而，這些夾雜物不僅僅在冶煉過程產生變化，而且在某些情況下，產生了在什么工序中產生的爭論。于是，“外生”還是“內生”夾雜分類還是處在爭論之中。



     最后，非金屬夾雜分類的普通方法與夾雜的尺寸有關：即夾雜能夠分為宏觀夾雜和微觀夾雜，需要知曉的是，在夾雜尺寸上有一個敏感的數值，使用Kiessling提議的分類，即假如鋼鐵產品在加工過程或者使用中足夠大的夾雜造成瞬間損壞，這個夾雜稱為宏觀夾雜，見圖1所示。其實要認識到這種分類難以應用，隨意地將夾雜按尺寸分為宏觀和微觀，難以界定。

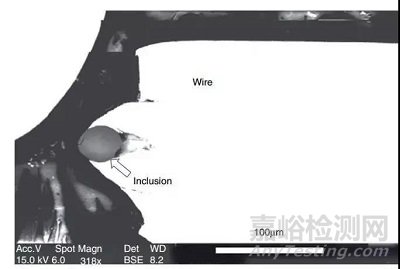

圖1  由于大顆粒硬質相的存在造成輪胎子午線鋼絲拉拔過程中斷裂。夾雜物由箭頭所指，掃描電鏡背散射照片。



2.2  熱力學基礎



     由于煉鋼溫度高，夾雜物形成反應接近平衡狀態，由此，熱力學成為了解夾雜的一個重要的工具，夾雜物形成的熱力學基礎作為一個研究課題已經開展了較長的時間，盡管如此，例如在氧化鋁夾雜物中有關的熱力學形成數據，仍然是有不符合產生矛盾的地方，還是值得進一步研究。作為一般冶煉的鋼種，鋁作為脫氧劑進入鋼中，產生的夾雜熱力學計算過程不成問題，但是在新的一代鋼材材料高鋁高錳冶煉過程中就具有不確定性，這點是很重要的。鋼中溶解極為有限的Mg和Ca的情況下問題也變得復雜起來。作為這些元素，在煉鋼過程中研究相關的熱力學數據的討論仍然十分普遍。在最近幾十年來，已經提供了熱力學計算運用來解決復雜的問題計算，這些使用常規的計算方式處理還是有點難度的。運用在鋼鐵產品和冶煉上總體各個方面的例子已經被討論了。相關夾雜物問題的運用例子在許多文獻中都可以看到。



3  夾雜物的形成、去除和控制



     將夾雜物分類成初生夾雜和次生夾雜是有利討論它的形成和去除的，去除鋼水中初生的夾雜物在原理上是可行的，但是次生夾雜發生在凝固期間，不可能去除，只能將其變性處理，盡可能減少它在鋼中的危害。



3.1  初生夾雜物



3.1.1  夾雜物的形核和組織



      從液態鋼水中形成的初生夾雜物與熱力學過程緊密相關，考慮兩個重要方面：它們的形核和對應的組織。



     總體上講，當脫氧劑加入鋼水中時，迅速形核，這是由于在脫氧劑添加溶解期間觀察到高的過飽和現象，Sigworth和Elliott仔細地評估了硅的形核條件，觀察到需要過飽和溶解氧，然而Miyashita的結果和工業觀察并沒有在煉鋼期間用硅脫氧中有明顯的過飽和現象。Miyashita也觀察溶解氧和全氧之間的比較，表明全氧下降的速率由脫氧產物去除速率來確定的，見圖2。

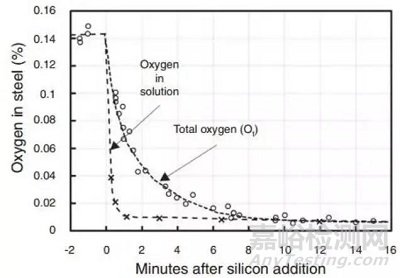

圖2  在熔池添加硅脫氧后鋼中全氧和溶解氧為時間的函數，測量4爐鋼全氧含量。



    在許多脫氧研究中，鋼中全氧含量和溶解氧量的差別取決于氧化物夾雜的生成量，這個亮點結論表示在圖3。







 圖3  a是全氧和溶解氧依賴氧化物夾雜量的一個簡單例子，在例子中，脫氧開始在“a”點，加入Al到鋼中，開始的溶解氧%Oi。在形核分界線缺乏形核條件，氧化鋁在溶解氧和鋁含量到“c”點上生成，在鋼中的全鋁含量與鋼中的溶解氧（%O）對應，進入到夾雜氧化鋁中的氧仍在鋼水中，對應在“b”點上，從“a”到“c”點脫氧過程按照化學方程反應2Al+3O=Al2O3。注意：通常全鋁和酸溶鋁（%Als）之間的差別是較小的，很難測量出來。b是由文獻確定鋼中的夾雜量和全氧量（%Ot）之間的關系，當夾雜和全氧含量低時，要得到可靠的測量要極為小心，見圖c。c是在化學分析試樣中的氧化物夾雜密度對從精煉結束后的全氧分析，氧化物夾雜的數量由SEM自動識別統計。



     Suitu和合作者討論了過飽和氧在實驗室研究中氧化鋁夾雜的形成。如用Si做脫氧劑，在煉鋼上看似乎不成問題，實際冶煉操作上，異質形核是非常豐富的，實驗室觀察到條件是不能重復工業生產現場的。



     在鋼中氧化鋁作為夾雜核心和生長的組織研究是非常有意義的工作，因此對于大工業生產來說，鋁鎮靜鋼是非常重要的，有些作者詳細地注意到氧化鋁的組織形態和它與鋼中過飽和氧以及冶煉時間之間的關系。圖4表明了Steinmetz和合作者研究的典型脫氧劑和氧活度對應的夾雜形狀。從圖看出來，過飽和溶解氧在夾雜組織形態上扮演著重要的角色，最近，Tiekink和合作者試圖將觀察到氧化鋁夾雜組織與過飽和的氧和鋁構成函數關系，見圖5，這個任務做起來是很復雜的。

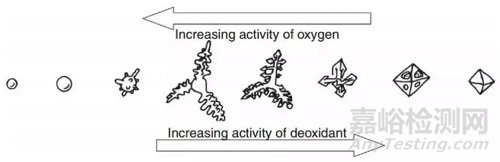

圖4  區域氧活度和鋁活度與氧化物生長的函數關系

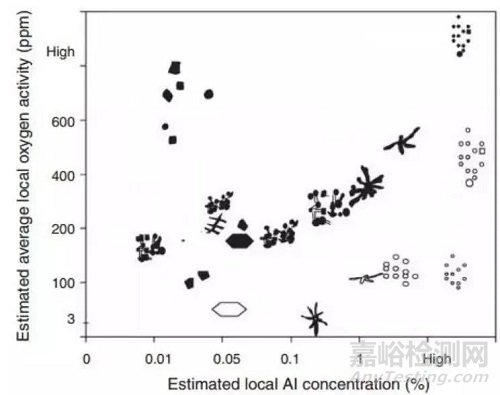

圖5  觀察鋼中不同氧活度和Al含量對應的氧化鋁夾雜形貌概括



     氧化物夾雜的組織對最終產品性能具有非常大的影響。特別注意到形成和生長在液態鋼水中初生的夾雜物具有不同的組織形態（見圖4和6），由于夾雜物之間相互撞擊聚團（見圖7）。如果精煉的時間足夠的長，由于表面能方面的原因使得夾雜形狀產生改變。

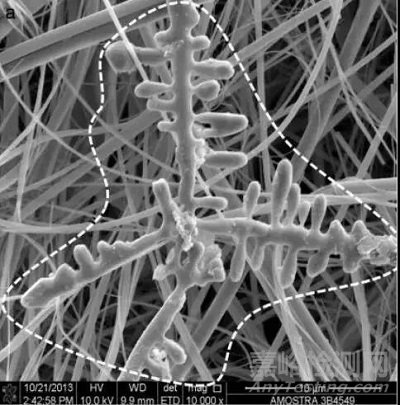

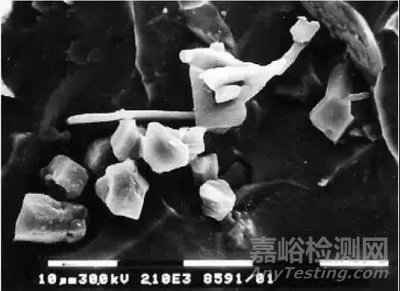

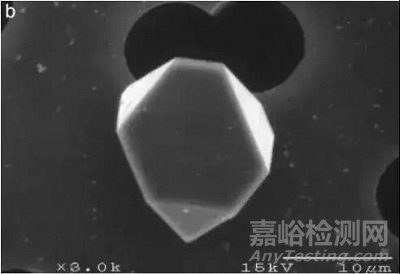

圖6  一些氧化鋁夾雜物組織。從鑄坯基體溶解萃取的夾雜物，a虛線內的是氧化鋁樹枝結構，纖維狀的過濾芯用來保持溶解過程中夾雜物，也作為背景襯托夾雜物，b多面體氧化鋁夾雜物





圖7  從鋼包中取樣的氧化鋁簇，使用苦味酸深腐蝕



3.1.2  去除夾雜物



     在靜態鋼水熔池中非金屬夾雜物上浮可由簡單計算方法來確定，由于Stokes定律的局限性所致。在通常的鋼包深度下，小顆粒夾雜物上浮速率有限，需要很長的時間才能到鋼渣表面，這么長上浮時間是難以接受的，特別是氧化鋁夾雜的上浮需要很長時間，但是夾雜物之間撞擊聚合明顯地有助于它們的上浮，所以它們的成團聚合非常重要。這種聚合上浮的重要性在線得到觀察。Emi和合作者在線觀察鋼和氣體之間界面上的夾雜物行為，他們展示了在這個條件下，氧化鋁成簇是很快捷的，另一方面，鈣鋁酸鹽夾雜彼此之間很難聚集在一起，僅僅是在液體中發生完全的碰撞才行。Wikstrom和合作者擴展了在線觀察鋼渣表面和渣中的夾雜物工作，他們認同Emi鋼渣界面觀察結果。Emi和合作者觀察看到當在氣-鋼界面（例如在氣泡表面）現象，并沒有直接指出液態鋼水中怎樣聚集成團的現象，這對于液態夾雜物來說特別重要，這里其他的力可能是說相關的。在任何情況下無論夾雜是固態還是液態都在成團聚合中扮演重要的角色。很長一段時間以來，基本的認識是攪拌促進了夾雜的成團聚合，但是對于夾雜物來說最為重要的是淹沒在精煉渣和鋼包壁耐材上。Lindskog和合作者的工作是用放射性追蹤劑來試驗追蹤這種重要的夾雜物進入精煉渣和鋼包壁上，由于目前條件的限制，只能使用BaO作為合適的追蹤劑，用于評估鋼中最終俘獲的精煉渣和保護渣，以及對鋼清潔度的影響。使用BaO追蹤劑對確定鋼包耐材侵蝕對其爐號鋼的清潔度的影響非常有效。IRSID研發了使用元素鑭作為氧化物夾雜的追蹤劑，由于La2O3非常穩定，在鑭添加到鋼中氧化鋁夾雜已經存在，重新氧化形成的夾雜物可以由La進行識別。外生夾雜起源于結晶器保護渣，堿性的氧化物的存在可以作為追蹤劑的。結晶器保護渣通常僅在連鑄過程中使用，含有明顯的堿性氧化物。



      在鋼包精煉期去除的所有夾雜其絕大多數是脫氧產物，包括三個階段：單獨夾雜生產/成簇；夾雜向精煉渣或鋼包耐材壁上運動；被精煉渣和耐材吸附。夾雜運動有兩個重要因素：熔池?cái)嚢?，這是一個主要因素，由上升氣泡拖拽上升。大多數鋼包精煉表明，鋼包吹氬攪拌氣泡尺寸太大，不足以帶走夾雜有效地降低鋼中夾雜，除非吹氬量特別大。Zhang和Taniguchi計算表明在鋼水流動速度高和氣泡細小情況下使用吹氬攪拌是有效的。連鑄的浸入式水口SEN和鋼包長水口對防止二次氧化作用明顯，在RH真空處理上升管鋼流中也觀察到帶走一些優點。



     鋼包攪拌促進夾雜成團上浮進入渣中，圖8是首批研究者之一，研究清楚地表明增加攪拌功率（這里指鋼包采用電磁攪拌的方式）即增加移去夾雜的動能常數（通過測量鋼中全氧含量）。

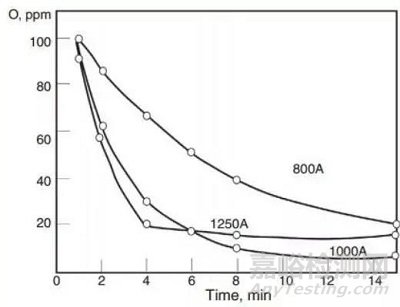

圖8  在ASEA-SKF鋼包精煉爐中全氧含量是攪拌電流和處理時間的函數。最終氧含量取決于每一爐的殘余鋁含量



     工業觀察似乎指出通過在一定攪拌能下，將去除夾雜達到一個最大值，這個觀察第一個報告可能是Suzuki和合作者，他們得出的結果是表達為攪拌特殊功的函數，從而意識到攪拌能的重要性：精煉去除夾雜效果降低似乎是因?yàn)殇摪筒那治g后加入鋼中，或者鋼中裹挾了渣……，因?yàn)镃aO和MgO類型的夾雜在強烈攪拌作用下是增加的，他們的結果見圖9。

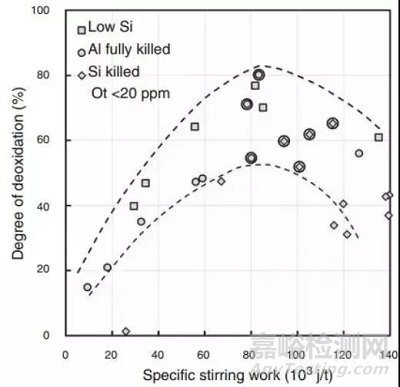

圖9  攪拌功率對二次氧化程度的影響。圓圈點已經達到低于20ppm全氧含量



      后來，Neifer和合作者，Ek和合作者使用計算流體動力學和物理模型來研究氧化物夾雜的去除，將鋼包氬氣流動速率與夾雜去除作為函數關系處理，Neifer模型結果指出通過氣體流量的優化來提高去除非金屬夾雜的效率。他們觀察到增加氣體流動速率對降低鋼中全氧含量沒有什么效果，他們將這個現象歸為鋼水接觸大氣產生了二次氧化。這些結論與Suzuki團隊結果是一致的。Ek團隊展現了氬氣流動速率與夾雜的去除的影響相當?shù)?，作者建議去除夾雜清潔鋼水最好使用較低的氬氣流動速率。有趣的是，Neifer團隊工業性測量指出鋼中全氧含量隨著氣體流量增加下降是減弱的。他們建議在工業試驗中使用自然對流傳送方式達到最優的結果。由于在工業現場鋼包上試驗，測量數據非常有限，很難推斷觀察的結果。



     最近以來，Zhang和Thomas收集了許多動力學常數，作為氧化物夾雜去除和攪拌功率函數關系中使用，見圖10所示。他們?nèi)〉靡恍y(cè)量數據，力圖找出攪拌的優化方案。他們也進行數值模擬，力圖重現圖10中包圍部分所期待的行為數據。





圖10  氧去除常數在d%Ot/dt=-kt公式中，是在不同二次冶金反應容器中攪拌功率的函數



     Suzuki團隊指出優化攪拌過程可能引起二次氧化，過分地?cái)嚢枰痄摪斣_眼，將鋼水暴露在大氣中，并且造成裹渣，這些發生在開眼的邊緣處。圖11給出了當脫硫過程中強烈攪拌時，非金屬夾雜化學成分的變化，夾雜物中Ca和Mg含量的證明了渣已經乳化。

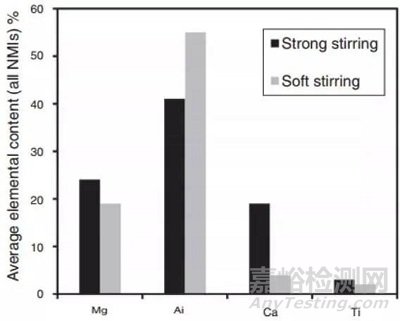

圖11  從精煉爐，結晶器和板坯上取樣分析所有的非金屬夾雜物平均成分和攪拌強度的關系，Kaushik團隊指出強攪拌在脫硫期間促進渣的乳化，證據就是夾雜物中的鈣含量高



     在過分的氬氣攪拌和頂渣少的情況下，觀察到氧化鋁夾雜重新生成，所以在精煉清潔鋼水去除夾雜物期間是需要優化攪拌功率的。



      二次氧化對鋼的清潔度的重要性不能過分強調，Nadif團隊報道了二次氧化的重要性和測量控制，最近幾十年來，冶煉鋼廠采取了許多措施來控制精煉后的二次氧化源頭；板坯連鑄有規律地采用浸入式水口SEN和鋼包長水口來隔絕大氣。特別是在長材生產中，中間包和結晶器采用惰性氣體保護，對于生產高品質鋼種已經成為標準配置了。要特別注意惰性氣體閥門設計，避免在閥系統中產生負壓造成空氣的侵入。



      夾雜物附著在精煉渣中其表面張力貢獻最大，其次是渣子溶解夾雜物的能力。不管渣的成分，絕大多數精煉渣和夾雜是濕潤的。這是由于夾雜和鋼水之間以及夾雜與精煉渣之間的表面能差的大小有關。這個現象經過長時間的討論，至少是從文獻開始的，其他的由Olette概述。精煉渣中的液相分?jǐn)?shù)促進了非金屬夾雜的去除，這一點在非常早期文獻就清楚地知曉了，而且由天才的實驗所證實。然而，在渣的黏度上仍然保留了一些矛盾的地方。Nakajima和Okamura提出一個模型來描述夾雜物穿越鋼渣界面的過程，后來有許多研究詳細地討論和最新研究夾雜物被渣吸收課題。Nakajima和Okamura提出在一定的條件下夾雜物從鋼中進入渣中，可能包含了從界面的金屬膜作為通道，而另外其它例子，特別是固態夾雜中，這樣的金屬膜是不存在的，見圖12。

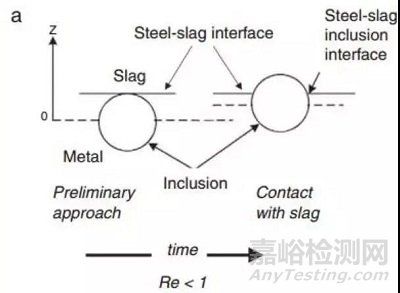

圖12  圖示夾雜物越過鋼渣界面2種類型，引自Nakajima，夾雜物達到界面的雷諾數決定其行為



     他們的結論是渣的黏度和相應的表面能對確定夾雜物通過界面是一個重要的參數，而且減少夾雜物再次返回鋼水中的危險。這個現象用一個條件來概括，即在夾雜靠近界面時的雷諾數，最近以來，Sridhar團隊已經在線觀察這個膜的通道是一個普遍的現象，在絕大多數情況下，延長了夾雜進入渣中的路徑。



      一旦夾雜離開鋼水，液態夾雜立刻溶解在渣中，使用在線觀察，固態夾雜溶解熱力學就可以進行實驗觀察，在一些情況下，溶解的熱力學是由傳輸（在邊界層的擴散）所控制的，在另外情況中，例如MgO夾雜，中間層的形成取決于渣的化學成分，在精煉中的各個化學階段上可能阻礙夾雜物的溶解，這從以前較為普通的技術方法就可以得到的結果所證實，最近以來，Yan團隊估算了渣中MgO的溶解，指出所有獲得的數據受到質量傳輸?shù)目刂啤?/span>



     Holappa團隊調查研究中間包覆蓋劑活度，中包覆蓋劑吸收夾雜是一個關鍵性的特性，他們觀察到在給定的渣中溶解固態非金屬夾雜物在渣的化學成分、熱力學條件、表面張力和黏度之間具有復雜的相互作用關系。Holappa團隊推斷“要得到更多這方面知識需要進行進一步系統性的研究，……要研發優化的渣”。非金屬夾雜物被鋼包的耐材表面吸附是一件好事，但是這種吸附在鋼包耐材表面的夾雜物也可能成為下一爐鋼夾雜物的來源，這往往取決于鋼包渣的成分。如果夾雜物吸附在鋼水管路通道里將引起非常麻煩的事故，例如在連鑄過程中水口阻塞造成處理時間長，代價大。這個水口阻塞現象參考文獻做了很好的闡述，后面將要討論，注意到引起水口絮流是氧化鋁夾雜附著積累，可能在二次氧化中形成的FeO和夾雜一起聚集，參考文獻清晰闡述了這個現象。



      有大量的出版物闡述了連鑄和鋼錠澆鑄過程中保護渣吸收初生夾雜情況，文獻指出是有這種可能性的，但是主要觀點內容和上面討論的沒有差別。連鑄和模鑄保護渣（類似于中間包覆蓋劑）必須有多種功能和流動性，在結晶器內受到各種各樣的約束，包括要避免保護渣裹挾進入初生坯殼的表面，這在一定程度上限制了夾雜物移動而保留在保護渣中，優化中間包和結晶器鋼水流動，使其鋼水帶著夾雜到達鋼渣界面，但與其他相關的冶金目標的相沖突的。對流使夾雜上升去除是鋼包精煉盡可能做到的事情，也要防止二次氧化造成新的夾雜，這是生產清潔鋼重要的一環。



     另外一個問題是在連鑄坯內初生夾雜運動過程，由于弧形連鑄的原因造成夾雜物在橫截面上非對稱分布，已經較好地被認識到。非對稱夾雜往往也與水口絮流堵塞有關。



     Sichen最近展示了二次精煉模型的效果，特別是精煉爐工藝過程，模型試圖給出鋼渣界面反應、過渡攪拌渣層開眼、夾雜物產生、形核、生長和分離上浮去除，使用了大多數可用的技術。然而，Sichen注意到鋼包精煉過程中主要的質量傳輸效率、夾雜上浮去除速率、過分?jǐn)嚢柙鼘娱_眼等變量和氬氣流動速率由于工業生產中的如鋼包透氣芯堵塞和氣體管路漏氣等不確定性造成模擬困難。



     在工業生產鋼包精煉中控制和檢測氬氣流動速度是有難度的?？刂其摪鼘娱_眼可以使用攝像儀和影像分析儀，使用振動測量來控制氬氣流量，這些技術在一些鋼廠已經采納。



3.2  次生夾雜物



      在凝固過程中，次生夾雜物析出的驅動力增加溶質元素的偏析，鋼中氧化物和硫化物的溶解能力是隨著溫度的降低而減少。



     由于鋼中溶解度的變化造成的夾雜物的析出已經討論了很長時間。在上世紀60年代開始，初生夾雜和次生夾雜命名已經確定，偏析與夾雜析出之間的關系就已經建立了。在那個時間，建立了第一個描述這個現象的模型。Turkdogan和Flemings對理解隨溫度降低溶解度的變化，對次生夾雜的產生偏析的綜合效果做了重要的貢獻。上世紀80年代和90年代期間，Nippon鋼鐵和IRSID研發了精致的模型。相同的技術也成功地運用在HSLA微合金化鋼中凝固期間氮化物的析出上。



      這些模型打開了研究夾雜物工程的一個方法，今天我們知道，耦合熱力學數據庫和動力學數據庫，凝固模擬和計算夾雜物的形成，這些計算從所要求的鋼種化學成分開始，觀察夾雜物的析出，在鋼包精煉期間設計精煉渣成分，從而達到冶煉清潔鋼的要求。



     在樹枝晶之間的液相鋼水和結晶凝固前沿形成的夾雜物相互作用是重要課題，在線觀察表明在界面前沿推向液相的夾雜和吞沒包圍的夾雜形成，其凝固條件扮演了一個重要的角色。在理論上已經可以計算和調整來描述這些結果，也考慮了額外的表面張力和密度的影響。理論研究多集中在金屬基體成分上，在鋼中的非金屬夾雜物結果數據也是較符合實際情況的。結果表明，臨界生長速度作為吞沒和排斥R半徑的夾雜物前進界面速度V可用V=k/R表達，這里的k是取決于夾雜物的類型。



     次生夾雜的組織特別受到析出期間發生的反應所影響，碳化物析出的情形大約是最好例子，自Sims在1930年觀察到在硫化物組織上再次氧化的影響，后來提出了典型三種類型的硫化物，這由許多作者做了詳細說明，最近以來，Ishida團隊指出，除了伴隨硫化物形成反應類型，表面張力對硫化物組織也有重要的影響。



4  夾雜物變性處理



      Gaye團隊在鋼中夾雜物工程的熱力學應用中做了最好的概念上的綜合闡述。圖13在兩個絕熱三元相圖中給出了的簡要解釋，一旦確定所要求的夾雜物，產生這些夾雜物的鋼的化學成分就能計算出來，然后通過鋼-渣平衡，根據鋼的化學成分計算出用于精煉使用的精煉渣的成分。俗話說“煉好渣才能煉好鋼”是有道理的，這個思想已經成功地運用在各種鋼的生產中，在鋼中要避免硬質相的氧化鋁復合型夾雜（如尖晶石），比如在軸承鋼中，當鋼在冷卻過程中發生相變，夾雜物是作為形核核心的。鈣處理將夾雜變?yōu)橐簯B(tài)夾雜，并且和Ca一起對硫化物變性處理，避免水口堵塞，盡管在夾雜變性過程中可能顯得簡單，也在本章進行了討論。

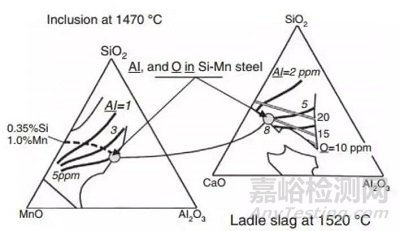

圖13  圖示夾雜物變性過程，從熱力學觀點看，Si-Mn鎮靜鋼中希望得到低熔點Al2O3夾雜物，所希望出現的夾雜物表示在簡化的MnO-SiO2-Al2O3三元系相圖中，圖中左側表示這個系統在1470℃等溫線上，這個區域是100%液相被限制在細線內，見圖。這個系統中，液相夾雜物平衡的鋼水中的鋁含量由粗實線等鋁量線在選定的溫度下給出，虛線表示夾雜物在0.35%Si，1%Mn鋼中，并且在一定的溫度下的化學成分（作為鋼種Al含量的函數關系）。從這個圖看看，假如想要液態夾雜物，鋼的鋁含量并不能上到灰色圓圈內（8ppm）。在右邊圖表示簡化的CaO-SiO2-Al2O3系的鋼包精煉渣，1520℃等溫線對應鋼包精煉爐條件，表明100%液態夾雜物區域被限制在細實線內，在選定的溫度下，這個渣系中平衡狀態下鋼中的鋁含量由粗實線的等鋁含量線給定。灰線給出對應正在研究的鋼中氧含量。如果要求得到的是液態夾雜物（圖的左側），按照?qǐng)D紙的指示，精煉渣成分必須這些中選擇出來，這樣保證了鋼中鋁含量小于8ppm。



4.1  子午線輪胎的鋼絲和彈簧鋼



     輪胎子午線鋼絲是高碳鋼，用硅錳脫氧，許多汽車彈簧鋼也使用類似方法制造，脆性的非金屬夾雜（一般是氧化鋁夾雜或者是其他的含氧化鋁高的夾雜）對鋼絲的拉拔性能十分有害，對彈簧鋼也是有十分重要的影響。鋼的成分必須調整防止氧化鋁夾雜或富含氧化鋁夾雜的形成，而低熔點、塑性好的氧化硅夾雜比氧化鋁相對有利，這就要求嚴格控制渣中的氧化鋁含量，控制原輔材料防止不希望鋁元素進入鋼中，使用低堿度二元渣系，當?shù)谝淮谓鉀Q這個問題時是與當時普遍流行精煉操作相矛盾的。在輪胎子午線和彈簧鋼的夾雜物處理控制熱力學上有許多優秀的例子和文章。



4.2  軸承鋼



     夾雜物單個類型對軸承鋼疲勞壽命影響依然是爭論不休的，現在清楚知曉鋼中夾雜的尺寸和數量對軸承鋼疲勞壽命的影響至關重要，總體上都認識到鈣鋁酸鹽夾雜和尖晶石夾雜惡化了軸承鋼性能，于是也有一種觀點要求生產軸承鋼中達到很低的全氧含量和很低的硫和鋁含量，從而保證非金屬夾雜物處在低的體積分?jǐn)?shù)上。進而，從渣中帶來的鎂，將導致尖晶石夾雜，這必須要避免的。在不同的鋼廠根據不同條件采用不同的工藝方法來達到生產高品質軸承鋼目的，然而，控制精煉渣的化學成分總是控制軸承鋼中非金屬夾雜物關鍵點之一，圖14給出軸承鋼100Cr6（AISI52100）在Al、O、Ag含量對渣的成分影響，在鋼中對比了計算和實測鋁和氧含量。

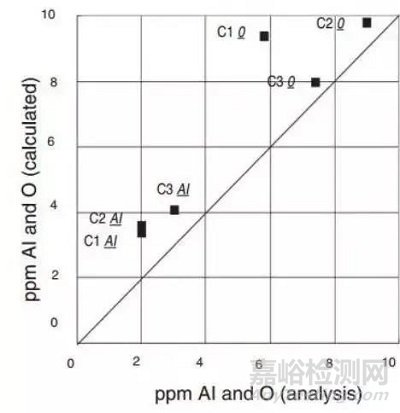

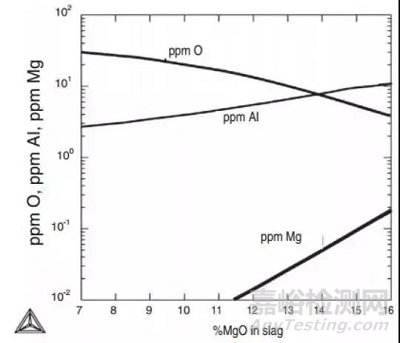

圖14 a軸承鋼平衡狀態下精煉渣%Al2O3=5%，%CaO=48%不變，MgO對Al、O和Mg的影響，計算使用Thermo-calc和SLAG2數據庫在1540℃進行。b比較3爐精煉結束后軸承鋼計算值和實測值，計算采用Thermo-calc®和SLAG2數據庫



4.3  鈣處理和氧化鋁夾雜堵塞水口預防



     鈣處理開始用來給硫化物夾雜變性和控制熱軋材或鍛造件的各向異性，也可以通過鈣處理對夾雜物變性達到控制可加工性。采用鈣處理對氧化鋁夾雜變性成液態復合夾雜，從而防止水口絮流堵塞，這幾十年廣泛采用，但有爭議。鈣處理復雜，涉及到鈣的溶解度、鈣的收得率，加入時氧化造成高的蒸汽壓，這些都廣泛進行了研究。夾雜物變性機理和達到所希望效果需要的正確的鈣量也進行廣泛的研究。夾雜物形成是復雜的，經常以氧化物為核心的外層覆蓋著富含硫的化合物外衣，這個現象和個元素分布見圖15給出的例子。





圖15  使用鈣處理提高可澆性在板坯中發現的復合型鈣鋁酸鹽大顆粒夾雜，在連鑄中硫化物和AgO溶解在液態夾雜中。Mg從渣中還原進入鋼中（見4.2節）



     在進行處理過程中，相當一部分的夾雜成為液相，通過水口不會絮流，但如果鋼水溫度過低也會產生澆鑄困難的。形成的非金屬夾雜物在凝固期間進一步反應的復雜化，見圖16。

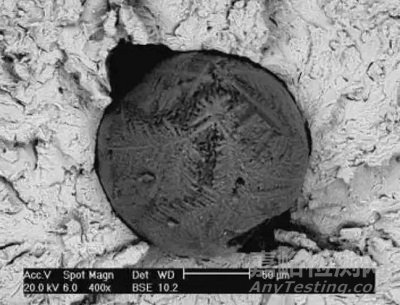

圖16  板坯試樣中破碎的復合復雜相的鈣鋁酸鹽大型夾雜物，在夾雜外殼可見樹枝狀凝固組織結構



     給氧化物夾雜鈣處理變性需要的鈣含量取決于鋼中的全氧含量，沒有方法能及時確定鋼中的全氧含量，所以難以確定添加到鋼中的鈣量。這就給工業生產提出了一個重要的問題，使用熱力學來了解水口絮流堵塞，定義連鑄可澆窗口是一個工藝路線。溶解氧是可以測量的，也可用溶解氧這個數據來控制鈣處理效率，如圖17所示。

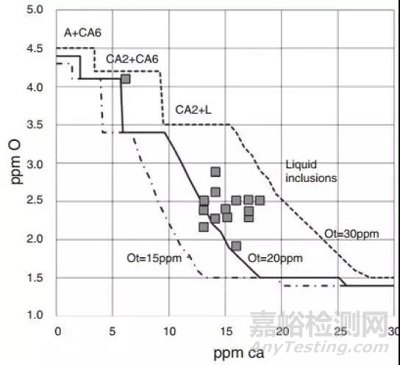

圖17  在1540℃溫度下鋼中含有0.025%Al，0.01%S和各種全氧含量（20,25和30ppm，從左到右），其Ca含量與溶解氧計算之間的函數關系。非金屬相的存在在每個成分區間給出表示，計算用Thermo-Calc®和SLAG3數據庫，各點是在鋼中溶解氧含量的實驗測量值，這是在沒有水口堵塞情況下得到的。



4.4  氧化物冶金



     終型連鑄涉及到一個問題需要控制微觀組織結構，并不能完全依賴熱軋加工工藝，得益于對非金屬夾雜有益的焊接金屬鐵素體形核已經得到證實。構建在夾雜物對形核的理論，夾雜物形成將耗盡周圍基體的Mn似乎是有效的。非金屬氧化物夾雜是MnS夾雜形核核心，其應用已經達到所希望的效果。進而硅錳鋼中的含鈦二次氧化，將夾雜變?yōu)殁伒难趸铮蛘哐趸锖偷镌阼F素體中具有高的形核效率，這已經被證實了。Koseki、lnoue、Suito和Park證明鈦的氮化物能夠是一個強大的形核劑，促進了連鑄不銹鋼和焊接過程大的等軸晶粒出現。Park和Kang最近展示了這個領域中的發展。在熱力學計算和模型計算證明在氧化物冶金中的合金設計和工藝設計能很大益處。



5  夾雜物定量分析



     最近幾十年來實踐清楚說明用對比圖表和影像的方法來給非金屬夾雜分類和定量，在鋼鐵界使用并非令人滿意，為了改善夾雜定量分析（夾雜的大小、體積分?jǐn)?shù)和成分方面的信息），出現了一些新的方法和實踐。很明顯地在許多情況下要同時使用幾種方法來了解非金屬夾雜物性質和過程，現在已經了解到有些特性是取決于夾雜物分布和其他特征，例如鋼材的疲勞性能是取決于最大夾雜物尺寸的，除了低端用途產品，鋼鐵產品清潔度的范圍變化很大，低碳鋁鎮靜鋼（LCAK）全氧含量約為40ppm，而典型的軸承鋼全氧含量約5ppm，在氧化物夾雜體積分?jǐn)?shù)呈現非常大的差別，但并沒有提及硫化物夾雜。極值統計和它的運用是在疲勞中最為重要，這些方法幾乎不在通常的文獻中，作為文獻綜述包含這些方法，讀者可以閱讀參考文獻，夾雜物評估的等級方法使用極值統計是Murakami在程序中提出來的，已經廣泛地使用疲勞領域中，得到非常好的結果。這里必須提及的是，用這個方法，疲勞不考慮最大夾雜物尺寸的限制，其實大顆粒夾雜造成夾雜的體積分?jǐn)?shù)是增加的，疲勞不考慮最大顆粒的夾雜，這與煉鋼者的期望是有點不協調的。



6  結論



     經典的格言“煉好渣就是煉好鋼”已經深入煉鋼操作之中，在過去的幾十年中了解非金屬夾雜物對鋼的性能影響已經引起煉鋼工藝過程從預防“不可避免的”夾雜污染到優化鋼中夾雜的成分、數量和分布。



     這個轉變過程影響冶煉鋼廠所有的工序，原料選擇（如避免鋁的污染），渣的成分設計，優化二次精煉條件（如精煉過程時間和流體力學條件），縝密的控制中間包和結晶器操作。在所有的工序中精細地措施控制二次氧化已成為冶煉品種鋼的標準條件。



     在鋼中夾雜物影響研究發展中，熱力學起到?jīng)Q定性作用，了解熱力學，鋼和精煉渣的化學成分，鋼廠冶煉工藝條件的相互作用已經非常熱門，模型工具的改善非常明顯，鋼中夾雜物的控制重要的知識能夠建立于科學的基礎上了。這些技術現在已經廣泛地在非金屬夾雜變性等過程使用并不斷發展，還是需要不斷改進精煉渣，正確理解非金屬夾雜在鋼中的作用。



     夾雜物變性和氧化物冶金工程在鋼廠大量采用，鋼的清潔度與幾十年前相比至少提高了一個數量級，不斷發展提出對非金屬夾雜物定性和定量分析提出挑戰，所有夾雜物對鋼材的性能和行為的定量分析是基本要求，在將來的出版物中有巨大的空間有待討論。



     于是，盡管所有的先進技術和觀點都概括在這個綜述中，在未來幾十年內，重要的問題仍是不斷改進各種技術來提升鋼的質量。
