常見異物分析方法、步驟與案例

嘉峪檢測網 2021-11-26 12:25

異物分析是專門分析產品上的微小嵌入異物或表面污染物、析出物進行之成分的技術。例如對表面嵌入異物、斑點、油狀物、噴霜等異常物質進行定性分析，藉此找尋污染源或配方不相容者是改善產品最常用的分析方法之一。

異物分析技術通常應用于以下情況，剛剛生產出來的產品有一些黑點等異常缺陷或油污等表面污染或者在經過一段時間的貯存、運輸?shù)拳h(huán)節突然出現一些微小的斑點、油狀物粉狀物等異物，此時就急需異物分析的方法可以分析出這些異物屬是什么物質進而尋找污染源或者污染環節進行排除改善配方體系，改善產品質量。因異物的生成情況多種多樣很多異物可能對產品有決定性的破壞意義甚至威脅到生產和人身安全因此異物分析主要是為了保障生產穩定性而存在。常見的異物分析案例有 PCB板上的助焊劑殘留、金屬件的表面氧化物、 PVC線皮析出的物質、螺母的表面油污、塑膠制品中夾雜的白色顆粒、鏡頭上的異物，顯示屏上的外來物等。

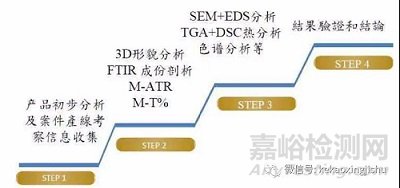

常見異物分析步驟

儀器名稱	信號檢測	元素測定	檢測限	深度分辨率	適用范圍	參考標準
掃描電子顯微鏡（SEM）	二次及背向散射電子&X射線	B-U (EDS mode)	0.1 - 1 at%	0.5 - 3 µm (EDS)	高辨析率成像元素微觀分析及顆粒特征化描述	JY/T 010-1996GB/T 17359-2012
X射線能譜儀（EDS）	二次背向散射電子&X射線	B-U	0.1 – 1 at%	0.5 – 3 μm	小面積上的成像與元素組成；缺陷處元素的識別/繪圖；顆粒分析（>300nm）
顯微紅外顯微鏡（FTIR）	紅外線吸收	分子群	0.1 - 1 wt%	0.1 - 2.5 µm	污染物分析中識別有機化合物的分子結構 識別有機顆粒、粉末、薄膜及液體	GB/T 6040-2002
拉曼光譜（Raman）	拉曼散射	化學及分子鍵聯資料	>=1 wt%	共焦模式	為污染物分析、材料分類以及張力力測量而識別有機和無機化合物的分子結構
俄歇電子能譜儀（AES）	來自表面附近的Auger電子	Li-U	0.1-1%亞單層	20 – 200 側面分布模式	缺陷分析；顆粒分析；表面分析；小面積深度剖面；薄膜成分分析	GB/T 26533-2011
射線光電子能譜儀（XPS）	來自表面原子附近的光電子	Li-U化學鍵聯信息	0.01 - 1 at% sub-monolayer	20 - 200 Å（剖析模式） 10 - 100 Å (表面分析）	有機材料、無機材料、污點、殘留物的表面分析	GB/T 30704-2014
飛行時間二次離子質譜儀（TOF-SIMS）	分子和元素種類	整個周期表，加分子種類	107 - 1010 at/cm2 sub-monolayer	1 - 3 monolayers (Static mode)	有機材料和無機材料的表面微量分析	ASTM E1078-2009ASTM E1504-2011ASTM E1829-2009

?案例分析

案件背景：

某客戶電子產品表面發現黑色異物，收到其客戶投訴，且無法判斷其成分及來源，故請我司對其成分進行分析并判斷其來源。

檢測手段：

FTIR分析、SEM/EDS分析

檢測標準：

GB/T 6040-2002 紅外光譜分析方法通則

JY/T 010-1996分析型掃描電子顯微鏡方法通則

GB/T 17359-2012微束分析能譜法定量分析

分析方法簡介：

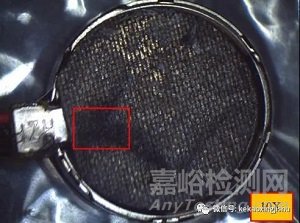

1、通過顯微鏡放大觀察發現該產品表面異于正常位置存在有大量黑色物質，發現樣品表面雜亂，懷疑為混合異物。故選擇FTIR及EDS對該異物進行分析測試：

常見異物分析方法、步驟與案例

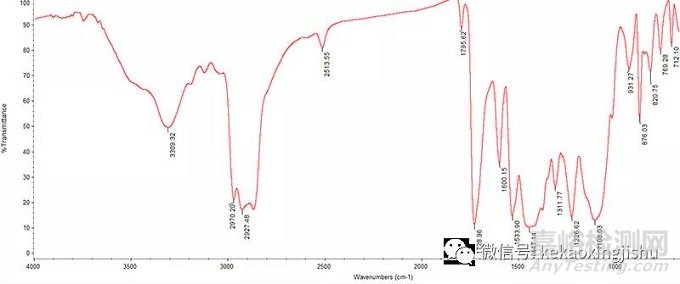

2、在顯微鏡通過特殊取樣工具取出產品表面異物，使用FTIR對其成分進行分析，判定其有機主成分：

常見異物分析方法、步驟與案例

3、然后對其紅外光譜進行解析，根據其分子結構特征，結合標準紅外圖譜可知，該物質有機主成分為聚氨酯樹脂：

常見異物分析方法、步驟與案例

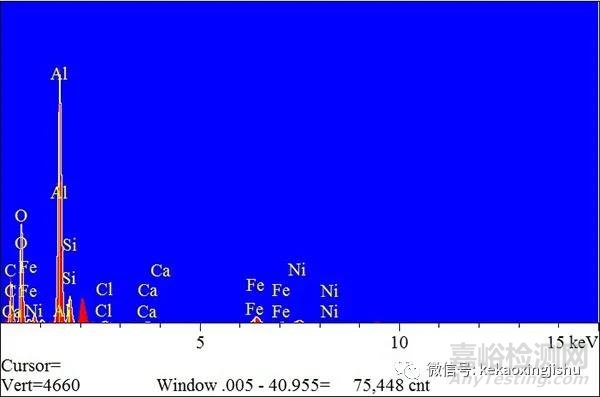

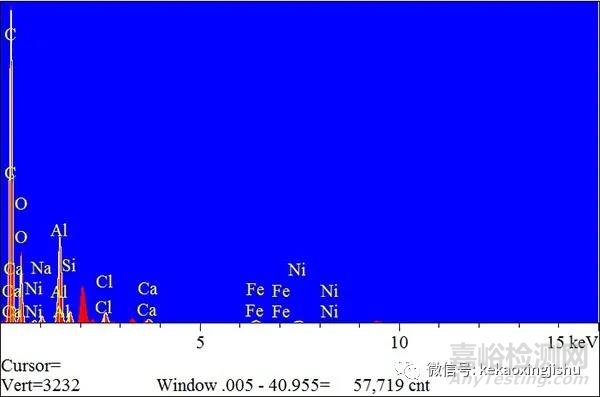

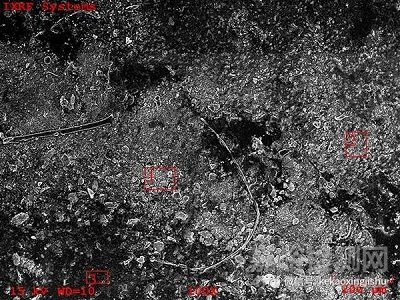

4、對該異物樣品進行SEM/EDS分析，判定其它無機成分。對樣品進行剝金處理后，對樣品表面鍍Pt30s，放入SEM樣品室中，對測試位置進行放大觀察，發現樣品表面有大量顆粒碎屑，懷疑為無機成分，然后使用 EDS對顆粒物質進行成分分析：

常見異物分析方法、步驟與案例

圖譜	C	O	Na	Al	Si	Cl	Ca	Fe	Ni	Total/%
1	17.3	21.5	0.9	34.5	5.1	1.4	0.4	9.9	9.1	100
2	24.6	20.7	0.5	31.1	4.5	0.6	0.5	9.0	8.4	100
3	66.2	13.5	0.8	7.7	1.2	1.6	0.9	2.9	5.4	100

結論：綜合FTIR及EDS結果表明，其中除含有聚氨酯樹脂外，還含有大量金屬Al碎屑，Si可能為鋁合金中成分，F(xiàn)e及Ni為基材成分。通過后期與客戶溝通，發現該樣品取下前接觸面為一鋁合金板，故該Al碎屑來源應為該鋁合金板，聚氨酯樹脂為其使用過程中膠料的掉入。

來源：Internet
