1前言

最近小編一直在研究國內外汽車法規及新車評價規程，以及閱讀電動車電安全相關的論文，小編突然冒出一個想法，就是到底哪種碰撞工況下電池?fù)p傷比較嚴重，心動不如行動，小編就利用FE手段分析了一下，隨著分析的深入，一不小心提出一種基于電池模組損傷容限的動力電池防護設計方法，這個方法有利于車輛的輕量化，降低電動汽車能耗及整車物料成本。于是貼出來給大家看看，歡迎批評指正。

2不同碰撞工況下動力電池特點

小編嘔心瀝血地分析各國及地區的法規，認為對車身結構損傷較大的典型工況有56km/h正面剛性墻（FFB），64km/h 40%重疊可變形壁障（ODB），64km/h 25%重疊剛性壁障（SOB），50km/h 50%兩車對撞（MPDB），60km/h 1400kg可變形移動壁障（Euro NCAP AEMDB），32km/h 75°側面剛性柱（SP）等6個工況。因此就分析了這幾個工況，考慮動力電池防護的要求，SP工況考察了包括規程要求的假人頭部質心在內整個動力電池所覆蓋的范圍，變形情況如圖1?？梢钥闯?，F(xiàn)FB工況（圖1.a）、ODB工況（圖1.b）及MPDB工況（圖1.d）中，動力電池框架未受擠壓。主要是因?yàn)殡妱?dòng)汽車與壁障重疊較高，防撞橫梁及前縱梁參與變形吸能；此外，前艙中未布置發動機，可變形區域較大。SOB工況（圖1.c）中，電池模組雖未受到擠壓，但由于車輛與壁障的重疊率較低，車身參與吸能的結構較少，車身吸能較少。車輪受到較大擠壓，撞擊過程中與動力電池間隙較小，使得動力電池受擠壓風險增加。因此，SOB是電動汽車結構設計中需要重點關注的工況。AEMDB工況（圖1.e）中，由于trolley小車的動能在碰撞中主要被前端的蜂窩鋁及B柱、車門等結構吸收，門檻變形量較小，因此動力電池沒有被擠壓的風險。SP工況（圖1.f）中，動力電池框架明顯受到擠壓。這是由于車輛的動能需完全被自身結構所吸收，側圍與動力電池之間可變形空間較小，當空間完全被壓縮，能量還未完全耗散，就會導致周圍結構擠壓動力電池。此外，小編發現，當剛性柱沿著車輛縱向移動時，動力電池受擠壓程度不同，這不僅與車輛質心和剛性柱中心線同碰撞速度方向所確定平面的距離有關，與撞擊區域的結構設計也有較大關系。另外，一般來說，動力電池吊掛點分布合理，吊掛點結構及周圍車身結構強度滿足剛度要求，動力電池在法規及新車評價體系的碰撞工況中不會移位。因此，后續對動力電池保持在原位置的要求不再進一步討論。

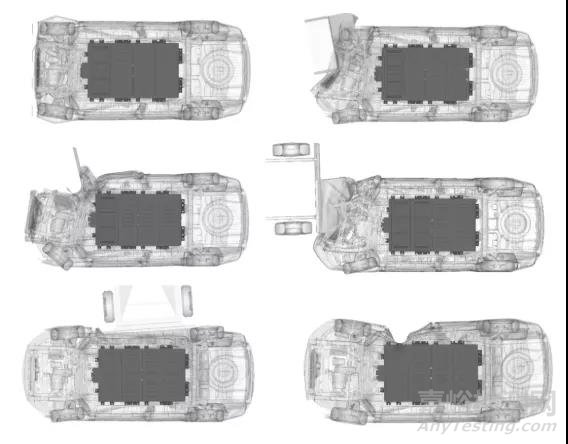

圖1 典型高速工況下動力電池變形情況

3電動汽車碰撞安全設計方法

另外小編發現由于對動力電池模組的力學性能與電化學性能之間的關系認識不夠深入，目前多數主機廠設定電池模組不能被擠壓，并基于此進行動力電池的防護設計，具體流程如圖2。這種方法（方法1）對車身耐撞性要求過于嚴苛，一般會產生過設計，導致車身重量增加，加大能耗，降低續航里程。小編就想電動車發展這么多年了，有沒有更好的方法呢？于是研究來研究去，就提出一種基于電池模組損傷容限進行電動汽車動力電池防護設計的方法（方法2），具體流程如圖3。

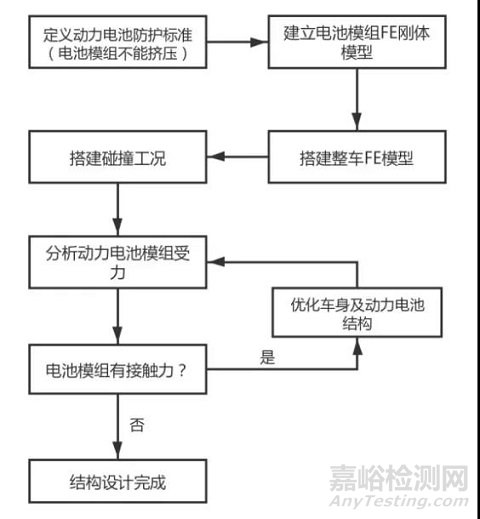

圖2 傳統的電動汽車動力電池防護設計方法流程圖

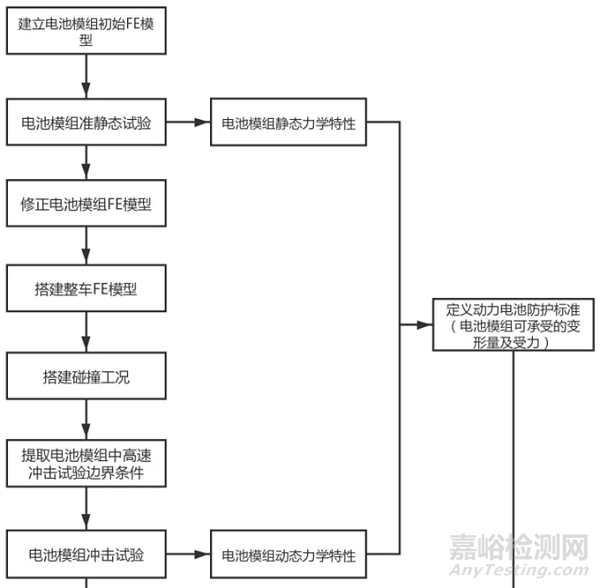

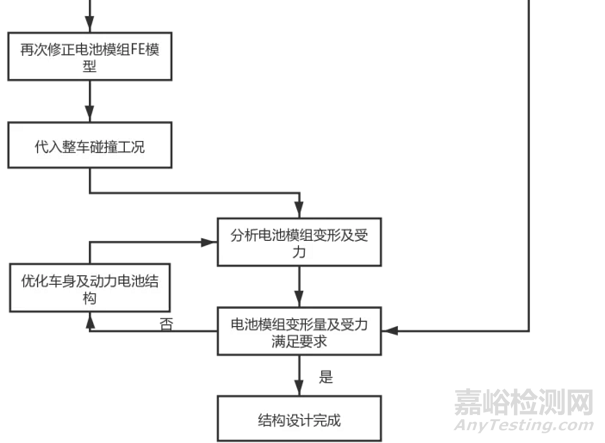

圖3 基于電池模組損傷容限的電動汽車動力電池防護設計方法流程圖

可以看出方法2中有兩個因數對動力電池防護設計的影響較大：一是動力電池防護標準。標準的確立需要通過大量的試驗研究，小編分析的設計案例涉及的動力電池防護標準的相關試驗研究見文獻[3]，試驗邊界條件即是通過方法2中的流程獲取。通過試驗分析得出電池模組內短路時的電池單體的損傷容限見表4。

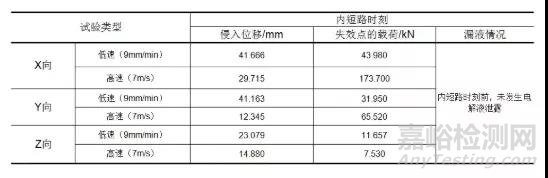

表4 動力電池模組損傷容限

考慮到整車電安全的穩健性，需引入安全系數對電池模組的損傷容限進行加權，具體見公式:Si=aSitmin

其中，Si指電池模組第i個損傷指標安全閥值，Sitmin指試驗中電池模組第i個損傷指標的最小容限值。為了保險起見，設定安全系數a為0.6。由于內短路時刻前，電解液未發生泄露，在安全閥值內，電解液泄露的風險進一步減小，所以設計中不再考慮電解液泄露，電池模組的損傷指標設定為侵入位移和載荷。

二是電池模組有限元模型的精度。本文中使用的模組模型先通過CAD的數據初步建立，用于提取模組力學試驗的邊界條件，再通過準靜態試驗及動態試驗進行對標校核，以確保模組的有限元模型的精度，具體建模方法這里不再詳細討論。

基于SP工況，通過方法1和方法2對本文中涉及電動汽車優化后的電池模組的損傷仿真值見表5。相對于方法2，方法1為保證電池模組不被擠壓，對車身及電池框架進行進一步加強設計，整車結構增重2.36kg。

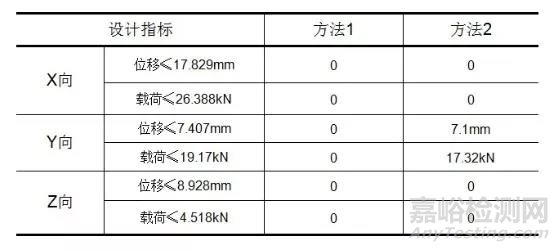

表5 動力電池模組各向受擠壓情況

4結論

1、當前主要國家及地區法規及新車評價體系的碰撞工況中，32km/h 75°側面剛性柱工況下，動力電池受損風險最大。動力電池受損傷程度與車輛質心同剛性柱中心線和碰撞速度方向所確定平面的距離以及整車結構均有關系。

2、基于電池模組損傷容限的動力電池防護設計方法能夠有效降低車身重量，利于整車輕量化，提高電動汽車的續航里程，降低整車物料成本。
