大多數手機或便攜電子產品電路設計防浪涌的時候，電池端TVS管的電路設計不合理，造成TVS鉗位電壓過高，加到后端的殘壓過高而損壞后端電路。在整改過程中就有可能要增加更多的TVS做保護，甚至還要更換其他元件來配合，無形中就增加了整改的難度和成本。所以，我們就需要分析一下防浪涌設計的一些問題和解決方案。

TVS選用

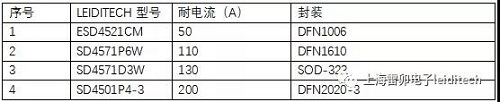

手機的電池一般的都是4.2--4.5V的電壓.要是超了可能會充鼓手機電池的。針對電池端的精準保護，雷卯電子推薦選用4.5VTVS，按照客戶的功率需求不同，有不同封裝可選。

TVS電路設計

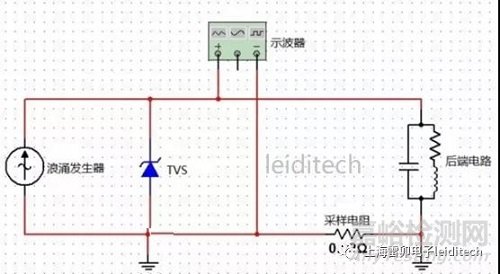

很多電路設計中會在TVS后端電路加上采樣電阻，其目的是用于阻流，讓TVS更加利于釋放浪涌，從而保護后端電路。

PCB設計原則

電路板布局對抑制靜電放電、電快速瞬變(EFT)至關重要以及電涌瞬變。建議遵循以下準則：

1將TVSESD盡可能靠近輸入端子或接頭。

2 TVSESD和受保護線路之間的路徑長度應最小化。

3 盡量減少平行信號路徑。

4避免保護導體與未保護導體并聯運行。

5最小化所有印刷電路板(PCB)導電回路，包括電源和接地回路。

6盡可能減少對地瞬態返回路徑的長度。

7避免使用到公共接地點的共享瞬態返回路徑。

8盡可能使用地平面。對于多層PCB，使用接地通孔。
