您當(dāng)前的位置:檢測(cè)資訊 > 科研開(kāi)發(fā)
嘉峪檢測(cè)網(wǎng) 2021-11-29 22:00
稀土在銅及銅合金中的作用
稀土的金屬活潑性?xún)H次于堿金屬和堿土金屬。在稀土元素中,按金屬活潑次序排列,又鈧、釔、鑭遞增,由鑭到镥遞減,即鑭元素最活潑。將稀土加入銅及其合金中,主要產(chǎn)生三大作用:凈化作用、變質(zhì)作用和合金化作用。稀土與銅中的氧、氫、硫、磷、錫、鉍和鉛等雜質(zhì)元素的相互作用見(jiàn)表1和表2。

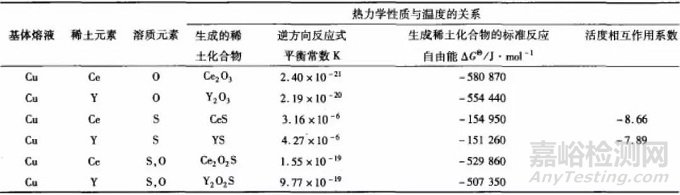

表1稀土元素在銅熔液中與氧、硫元素的熱力學(xué)性質(zhì)研究結(jié)果(1200℃)

表2某些雜質(zhì)元素與稀土元素生成的化合物的熔點(diǎn)

1稀土的脫氧、除氣作用
稀土與氧的親和力很強(qiáng),稀土氧化物具有良好的熱穩(wěn)定性,故脫氧產(chǎn)物固相浮于銅液表面進(jìn)入渣相而被除去.利用稀土金屬脫除銅及其合金中的少量氧,可獲得明顯效果.熱力學(xué)計(jì)算表明,鑭、鈰、鐠、銣?zhǔn)禽^鈦、鍺、鋯更強(qiáng)的脫氧劑,在高溫下,它們的脫氧能力顯著高于鋁和鋯,也超過(guò)鈹、鎂,而與鈣相近。
銅液對(duì)氮?dú)?、二氧化碳和水蒸汽基本上不溶解,但?duì)O2、SO2和H2都有較強(qiáng)的溶解能力.氫是以原子狀態(tài)溶解在銅液中,稀土元素很易與原子態(tài)氫發(fā)生作用,生成RH2和RH3型的穩(wěn)定氫化物(R代表稀土金屬),是強(qiáng)烈的放熱反應(yīng).由此可見(jiàn),稀土元素是極強(qiáng)的吸氫劑,由于一般氫在銅中的溶解量較小,加入稀土后,氫將優(yōu)先為稀土所吸收,并呈R-H系的固溶體狀態(tài)溶于銅及合金中,此時(shí)雖不會(huì)減少氫含量,但氫與稀土已形成穩(wěn)定的固溶體,故可避免在加熱情況下由于氫還原銅中的氧化物產(chǎn)生水蒸汽而導(dǎo)致銅變脆的氫病發(fā)生,消除氫的有害作用。
2脫氫
稀土金屬與氫作用生成REH型的穩(wěn)定氫化物,,從而使銅溶液中的氫得到控制,阻止在塑性加工過(guò)程中發(fā)生"氫脆"的可能。在銅加工過(guò)程中,向溶解有氫的銅熔體中加入稀土,可迅速?gòu)你~中吸收、溶解呈原子狀態(tài)的氫,并在一定條件下與之作用生成氫化物,這種氫化物密度小,易浮在銅液表層。并且在高溫的作用下重新分解,排出氫氣,或者被氧化進(jìn)入渣相。
3除雜
稀土的化學(xué)活性很強(qiáng),能與許多易熔成分結(jié)合成為難熔的二元或者多元化合物。能與低熔點(diǎn)元素硫、磷、錫、錫、鉛相互作用,結(jié)合成各種原子比的高熔點(diǎn)稀土化合物和金屬化合物,如Ce3Pb(1200℃),BiCe3(1400℃)。這些高熔點(diǎn)稀土化合物將保持固體狀態(tài)與熔渣一起從液體銅中排出,從而達(dá)到脫除雜質(zhì)的目的。
4稀土在銅及銅合金中的變質(zhì)作用
首先,稀土能夠消除枝狀晶區(qū)、急劇細(xì)化晶粒,并且稀土高熔點(diǎn)化合物可以呈彌散狀態(tài)分布,從而提高其塑性和強(qiáng)度,減少表面裂紋和缺陷。在H62黃銅中加人稀土元素錦可以細(xì)化鑄態(tài)晶粒,有利于再結(jié)晶退火時(shí)由β相向α相轉(zhuǎn)變,從而改善H62黃銅的室溫力學(xué)性能。
其次,稀土能將金屬和合金中的某些條狀、片狀甚至是塊狀的雜質(zhì)轉(zhuǎn)變成點(diǎn)狀或球狀,從而改善或提高其力學(xué)性能和加工性能。
最后,可使雜質(zhì)均勻地分布在整個(gè)晶體中,提高金屬性能。
綜上所述,將稀土加人銅及銅合金中,可以產(chǎn)生四個(gè)作用:
(1)與氧、硫、鉛、鉛等形成高熔點(diǎn)化合物進(jìn)人渣中,起到除雜凈化作用;
(2)與氫形成穩(wěn)定的化合物,以固溶體狀態(tài)溶于銅中,雖不能降低氫的含量,但起到了固氫作用,從而避免引起"氫脆";
(3)改變某些雜質(zhì)的存在形態(tài)和分布狀況,改善了金相組織;
(4)有明顯的變質(zhì)作用,從而使加工、力學(xué)、焊接、耐磨和耐蝕等性能提高。
稀土對(duì)銅及銅合金組織的影響
1細(xì)化組織
稀土對(duì)銅及銅合金顯微組織的影響主要體現(xiàn)為細(xì)化晶粒,減少或消除柱狀晶,擴(kuò)大等軸晶區(qū)的作用。關(guān)于稀土細(xì)化銅及銅合金組織的作用機(jī)理主要存在三種觀點(diǎn):
(1)形成新晶核,抑制晶粒長(zhǎng)大。稀土在銅及其合金中能與一些元素反應(yīng)形成高熔點(diǎn)化合物,常以極微細(xì)顆粒懸浮于熔體之中,成為彌散的結(jié)晶核心,使晶粒變多,變小;又從凝固原理及熱力學(xué)觀點(diǎn)看,由于稀土大量聚集在固液界面前沿的液相中,使合金在凝固時(shí)成分過(guò)冷增大,以樹(shù)枝狀方式凝固生長(zhǎng),同時(shí)在分枝節(jié)點(diǎn)處產(chǎn)生細(xì)頸、熔斷,增多了結(jié)晶核心,從而細(xì)化了晶粒。
(2)微晶化作用。由于稀土元素的原子半徑(0.174nm~0.204nm)比銅的原子半徑(0.127nm)要大36%~60%,故稀土原子很容易填補(bǔ)正在生長(zhǎng)中的銅或銅合金的晶粒新相的表面缺陷,生成能阻礙晶粒繼續(xù)生長(zhǎng)的膜,從而細(xì)化為微晶;
(3)合金化作用。稀土在銅中的溶解度很小,一般僅千分之幾到萬(wàn)分之幾,但稀土與銅能生成多種金屬間化合物。這些金屬間化合物彌散分布于基體中,達(dá)到細(xì)化晶粒。
如當(dāng)添加稀土元素的質(zhì)量分?jǐn)?shù)為0.05%~0.07%時(shí),輕稀土Ce、La、Nd的微合金化作用可以增大Cu80Co15Ni5合金的巨磁電阻值。在銅基記憶合金中添加0.07%La時(shí),晶粒細(xì)化后合金具有良好的單、雙程記憶性能,且馬氏體相變滯后寬度下降。
2稀土對(duì)夾雜物組織的影響
稀土對(duì)夾雜物組織的影響主要是改變雜質(zhì)的形態(tài)和分布。其主要表現(xiàn)有以下四種:
(1)減輕或消除合金結(jié)構(gòu)中的樹(shù)枝狀晶形和柱狀結(jié)晶,這與稀土同某些雜質(zhì)形成難熔化合物并呈彌散狀態(tài)有關(guān)。
(2)使合金中某些呈條狀、片狀甚至塊狀的雜質(zhì)(如Pb、Bi等,其中有的雜質(zhì)可形成低熔點(diǎn)共晶)轉(zhuǎn)變成點(diǎn)狀或球狀(圖1),從而改善或提高了銅及其合金的機(jī)械及加工性能,這是由于活性很強(qiáng)的稀土金屬,能使像Pb這樣的一些雜質(zhì)對(duì)銅的潤(rùn)濕性急劇降低,這些雜質(zhì)在其自身表面張力的作用下,使體積大大縮小。
(3)使合金中的某些有害雜質(zhì)(如S、P、Pb、Bi等)由集中分布于枝晶或晶界間,改變?yōu)檩^均勻分布于整個(gè)晶體中,使雜質(zhì)實(shí)現(xiàn)在金屬微觀體積上的再分布,或?qū)δ承╇s質(zhì)的宏觀偏析發(fā)生影響,導(dǎo)致各種性能得以提高。
(4)含稀土的化合物被吸附在金屬或合金的晶界上(圖2),減少合金晶界上低熔點(diǎn)有害雜質(zhì)的數(shù)量,從而減弱合金的高溫回火脆性。

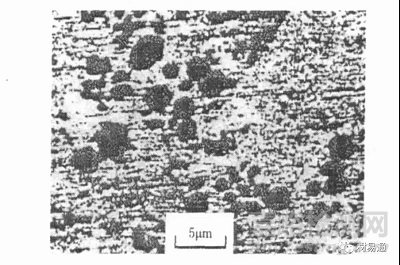

圖1 含稀土的銅合金中雜質(zhì)的形貌

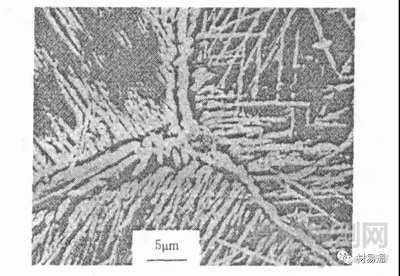

圖2 晶界處析出的富RE相
如在鈹銅合金中未加稀土前,夾雜物多為不規(guī)則棱角形的Cu2O和Cu2S,當(dāng)稀土增至0.05%時(shí)部分夾雜物已球化;當(dāng)增加至0.32%時(shí),夾雜物全部球化,稀土夾雜物取代了Cu2O和Cu2S,使夾雜物由固溶態(tài)變?yōu)橄⊥粱衔镂龀觥?/span>
稀土對(duì)銅和銅合金性能的影響
1加工性能
在銅合金中加入適量稀土金屬,可以改善銅及銅合金的鑄造性能。對(duì)不同種類(lèi)的銅合金,加入稀土后流動(dòng)性可提高30%~40%。對(duì)高錳鋁青銅,當(dāng)Y和La的加入量分別不超過(guò)0.10%和0.20%時(shí),流動(dòng)性隨稀土加入量的增加而增加。在高鉛青銅(ZQPb25-5)中加入0.5%~1.0%混合稀土,HPb59-1鉛黃銅中加0.04%~0.05%混合稀土,均可以改善合金的偏析或逆偏析現(xiàn)象。
添加0.01%~0.03%混合稀土可顯著提高變形鉛黃銅的高溫延伸率,改善熱加工性能,減輕或消除熱軋開(kāi)裂現(xiàn)象。稀土元素去除雜質(zhì)的作用使晶界的強(qiáng)度提高,脆化相數(shù)量減少,因而使銅合金的高溫σb和δ均得以提高。加入稀土可使殘余應(yīng)力值降低,稀土在一定變形度范圍內(nèi)(<14%)可提高材料的冷變形能力。
在變形鉛黃銅中添加0.03%~0.05%的稀土元素,可大大改善其切削加工性能,尤為顯著的是降低表面粗糙度、毛刺和刀具磨損,這是由于稀土元素主要起細(xì)化鉛粒并促進(jìn)更多鉛粒存在于β相內(nèi)的“間接作用”,同時(shí)也有減小柱狀晶區(qū)寬度的“直接作用”,從而改善了切削加工性。稀土添加劑對(duì)改善銅及其合金的焊接工藝性能具有很好的效果,焊縫金屬中的雜質(zhì)如微量Pb、Fe、Si、Bi可引起熱裂紋,添加稀土元素將有效地防止這一傾向。
2機(jī)械性能和導(dǎo)電性能
稀土對(duì)銅及銅合金機(jī)械性能的影響主要表現(xiàn)在硬度、強(qiáng)度、塑性等方面。稀土在純銅中含量為0.1%~0.2%時(shí),強(qiáng)度提高幅度較大,高于0.2%時(shí)強(qiáng)度提高緩慢。稀土對(duì)H68黃銅強(qiáng)度的影響有雙重作用:一方面,稀土的固溶強(qiáng)化及凈化作用,使材料強(qiáng)度升高;而另一方面,當(dāng)稀土加入量超過(guò)某一數(shù)值時(shí),稀土的有害作用掩蓋了有利作用,宏觀表現(xiàn)為強(qiáng)度下降。
關(guān)于稀土對(duì)銅及銅合金導(dǎo)電性影響的機(jī)理一般認(rèn)為是:一方面,稀土的細(xì)化作用使銅晶粒細(xì)化,晶界增加,電散射幾率增大,導(dǎo)致電阻率增大,導(dǎo)電性下降;另一方面,稀土的凈化作用使銅中雜質(zhì)減少,晶格畸變減弱,電子散射幾率減少,導(dǎo)電性改善。這兩個(gè)對(duì)導(dǎo)電性起相反作用的因素同時(shí)存在,其影響隨稀土加入量的變化而變化。這個(gè)理論與實(shí)驗(yàn)結(jié)果比較相吻合。如Cu-Ni-Si合金電阻率隨稀土含量的變化而發(fā)生改變(圖3),這與稀土加入Cu-Ni-Si合金引起合金組織變化有關(guān)。

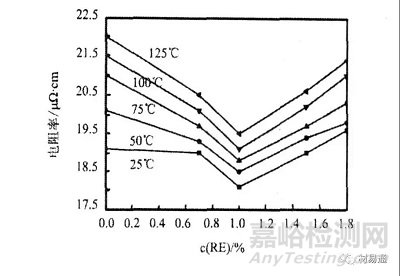

圖3 合金的電阻率與稀土含量的關(guān)系
3抗氧化性和耐腐蝕性
為了解決抗氧化性能和高電導(dǎo)率之間的矛盾,采用添加稀土金屬作為銅及銅合金的合金元素。發(fā)現(xiàn)在適當(dāng)加入量時(shí),電導(dǎo)率不但沒(méi)有降低反而略有提高,同時(shí)還發(fā)現(xiàn)銅中加釔能明顯改善抗氧化性能,在400℃下,氧化增重隨時(shí)間變化曲線(xiàn)的規(guī)律由不加稀土?xí)r的拋物線(xiàn)關(guān)系變?yōu)榧尤?.2%RE的對(duì)數(shù)關(guān)系(圖4)。通過(guò)化學(xué)熱處理方法將Si、Al、RE元素在850℃滲入銅合金中,在銅合金表面形成具有提高抗氧化性作用的表面膜(圖5)。

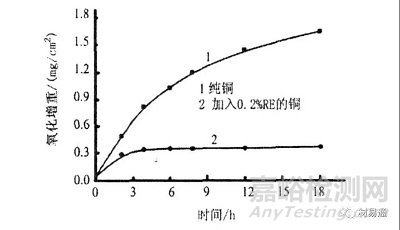

圖4 400℃時(shí)氧化增重與時(shí)間的關(guān)系

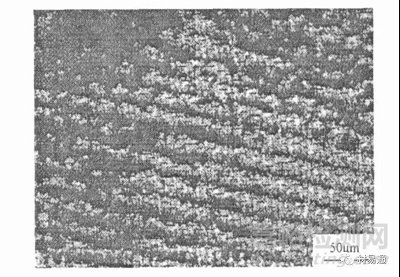

圖5 在850℃、氧化22h后的含Ce銅的表面形貌
關(guān)于在銅及銅合金中加入稀土后耐蝕性能均有不同程度的提高,對(duì)此現(xiàn)象的解釋主要有:
(1)稀土的凈化作用,消除銅基體中雜質(zhì),減少原電池?cái)?shù)目。
(2)在銅及銅合金表面形成致密的氧化層,阻止基體原子向外擴(kuò)散和外部原子向內(nèi)擴(kuò)散。
(3)提高銅及銅合金的腐蝕電位。含鈰黃銅在NaCl水溶液中的自腐蝕電位比沒(méi)有加鈰的黃銅要高,是由于微量的稀土加入會(huì)使H70合金中的β相減少,而β相電極電位較低,從而提高了合金的耐腐蝕能力。
(4)稀土的加入縮小了銅合金的結(jié)晶溫度范圍。對(duì)于加入稀土后的ZQSn10-1合金,凝固時(shí)液相線(xiàn)和固相線(xiàn)溫度降低,從而減輕了枝晶偏析,促使了耐蝕性能的進(jìn)一步提高。
混合稀土的加入不僅可以改善錫黃銅的耐蝕性能,還可以改變錫黃銅的腐蝕形貌(圖6),不僅減小了易脫落層的厚度,同時(shí)也大大減小了滲透層的厚度。

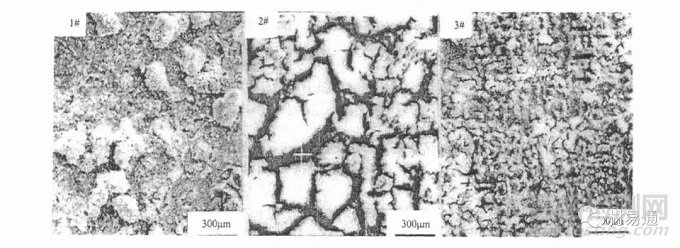

圖6 合金試樣的腐蝕形貌圖
4耐磨性
稀土和銅元素可以形成硬度較高、分布均勻的金屬間化合物,這些化合物成為位錯(cuò)運(yùn)動(dòng)的阻力;而且稀土可以有效地改善夾雜物的存在形式和分布,減少其弱化晶界的可能,減少了承受載荷時(shí)沿晶界開(kāi)裂的幾率,因而提高了耐磨性。含有稀土的鑄造黃銅的組織為α相基體上分布著β相及κ相(FeAl),其中α相較軟,保證了銅合金具有一定的塑性,而β相及κ相較硬,提高了合金的強(qiáng)度和耐磨性,同時(shí)組織中還存在稀土與雜質(zhì)反應(yīng)而形成的圓球狀金屬間化合物,這種金屬間化合物具有很高的硬度。因此含有稀土的鑄造黃銅具有較高的硬度及良好的塑性及韌性,可以縮短跑合階段的時(shí)間,延長(zhǎng)穩(wěn)定磨損的階段,從而達(dá)到減少磨耗,延長(zhǎng)工件使用壽命的目的。在高錳鋁青銅中添加Ce和B,可使其干摩擦磨損減少20%左右,潤(rùn)滑摩擦磨損量減少50%左右。

來(lái)源:材易通
