幅值計數的目的



在機器壽命設計和試驗中，用得最多的是載荷的幅值分布特性，即載荷幅值大小及其出現的頻次：



從復雜的載荷中，統計出不同大小幅度載荷的出現頻次；



再統計各種幅度載荷引起的機器損傷度。



幅值計數的常用方法



1. 峰值計數法



波峰波谷一齊計數（全峰值計數法），對載荷波形中落在各載荷等級中的所有峰值（波峰和波谷）的數目進行統計計數。這種方法記錄了載荷波動的信息，但夸大了實際載荷時間歷程中小載荷波動的幅值，即夸大了載荷對機件的損傷程度。因此，此計數法偏于保守。



波峰波谷分別計數（部分峰值計數法），分別統計波峰和波谷的個數，方法為全峰值計數法的變種形式，也偏于保守。



2. 變程計數法（振幅計數法）



統計載荷時間歷程中波峰和波谷之間的距離，它考慮了影響機件壽命的主要因素——振幅，但是忽略了載荷的靜態分量。



單向計數：不區分變程數據的正負，只統計變程的絕對值大小，統計范圍為0～＋X；



雙向計數：區分變程數據的正負，統計幅值范圍為－X～＋X。



3. 雨流計數法



統計隨機波形的循環或者半循環。這種方法的主要特點是，根據研究材料的應力－應變過程進行計數。



一個變幅歷程可以簡化成一系列它的最大值和最小值所確定的半循環，因而循環和半循環完全被確定。于是，疲勞壽命可以利用累計損傷規律從等幅數據算出。



由于雨流法最符合材料在交變載荷下所受的應力循環的特點，因此疲勞分析中多數使用此法。



雨流法計數方法



雨流的起點依次從每個峰值的內側邊開始，波形左半部為內側邊；



雨點在下一個峰值落下，直到對面有一個比開始時的峰值更大的峰值為止，即比開始時的最大值更大的值或者比最小值更小的值為止；



當雨流遇到來自上面屋頂流下的雨時，也就停止；



按以上過程取出所有全循環，并記下各自的變程；



再按正負斜率去除所有半循環，并記下各自的變程；



把取出的半循環按修正的“變程對”計數法配成全循環。



疲勞損傷和SN曲線



例如：承擔裝卸任務的起重機、需要左右傾倒的熱軋?jiān)O(shè)備等設備。



設備承受低速重載的循環交變載荷時：



不同于靜態載荷，該載荷小于靜態強度設計值。



不同于動態載荷，不會發生共振等。



長期下去，可能導致疲勞損傷。



1. SN曲線



S，材料承受疲勞載荷的應力范圍。



N，上述S載荷下的壽命次數。



2. 關于SN曲線



不同的材料具有不同的SN曲線，并且和焊接方式有很大關系。



一般SN曲線只能通過試驗獲得，使用時可以通過查詢相關標準或資料得到。



SN曲線為大量試驗的統計結果，因此計算公式中還可以設置可靠度因子。



DASP軟件中SN曲線參數關于分級Class的設置，就是針對不同的焊接形式。



S-N曲線的計算公式：





其中：Sr 為應變幅，C0 是與材料及焊接形式有關的常量，σ 為logN 的標準差，d 為可靠度因子，m 為log Sr 對log N 的反斜率。



3. 疲勞測試過程：（測量動態應變和應力）



根據實際結構特點和受力情況；



關鍵部位和應力集中部位布置；



工作狀態或者模擬實際工況作業；



記錄各測點的動應變數據。





4. 損傷度計算



擬合統計的損傷度計算。對于許多情況下，不同大小應力幅的出現概率符合正態分布，若實際疲勞測試次數較少，統計結果可能不能完全反映真實情形，則可以對雨流統計結果進行擬合計算，得到較為接近真實的統計概率分布，再進行損傷度計算。



實際統計的損傷度計算。有些設備由于長期承受一個或幾個幅度較為固定的載荷，使得實際應力幅并不符合正態分布或其它分布的規律，此時就需要使用實際的統計結果進行損傷度計算，而不能對統計結果進行擬合計算，否則會影響這些固定載荷對應損傷度在總損傷度中的主導地位。



最后，采用線性累計理論，求其總和便得到結構的總損傷度。

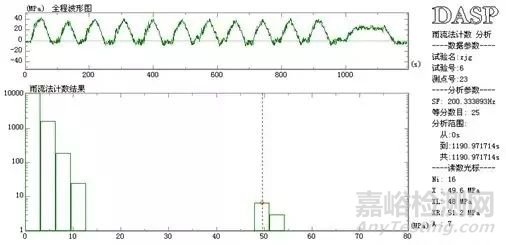

實際統計的疲勞統計表



擬合統計的疲勞統計表
