元器件儲存期的定義
儲存期ts：
元器件從生產完成并檢驗合格后至裝機前在一定的環境條件下存放的時間。
有效儲存期tvS：
一定質量等級的元器件在規定的儲存環境條件下存放，其批質量能滿足要求的期限。
基本有效儲存期tBVS：
未考慮元器件質量等級的有效儲存期。
儲存質量系數CSQ：
根據元器件的不同質量等級，對基本有效儲存期的調整系數。
超期復驗：
超過有效儲存期的元器件，在裝機前應進行的一系列檢驗。
繼續有效期：
超期復驗合格的元器件在規定的儲存環境條件下存放，其批質量能滿足要求的期限。
元器件儲存期計算
元器件的儲存期的起始日期通常按以下原則計算獲得。
（1）經過二次(補充)篩選，其篩選項目和條件不少于相關規定的相應超期復驗 中非破壞性檢驗項目，且二次(補充)篩選完成日期或生產日期不超過12個月的元器件，可按二次(補充)篩選報告上(批合格)篩選完成的日期計算。
（2）元器件上打印的生產日期(或星期)代碼(號)，如進口器件代碼“9908” 表示1999年第8周生產；凡僅有年月而無日期的均按該月15日計算(如果為星期代號，則按星期四的日期計算)。
（3）按產品合格證上的檢驗日期計算。
（4）按包裝容器上的包裝日期提前一個月計算。
（5）按元器件驗收日期提前兩個月計算，如果驗收時能確定元器件的生產日期，則應按生產日期計算。
當?shù)玫皆骷膬Υ嫫诘钠鹗既掌诤螅骷膬Υ嫫诩词菑脑骷Υ娴钠鹗既掌谥令A定裝機日期的時間。
元器件有效儲存期
元器件的有效儲存期與元器件的材料、結構和儲存的環境條件有關。不同類別的元器件由于結構等差異，其有效儲存期也將有所不同。有些元器件的產品規范(總規范或詳細規范)中規定了元器件的儲存期限，這些規定的期限在一定程度上就是“有效儲存期”。
較早的美國軍用軍標準MIL-S-19500E《半導體器件總規范》中規定了庫存超過12個月的半導體分立器件，交貨時要進行重新檢驗的程序，可以認為標準規定了半導體分立器件的“有效儲存期”為12個月；而20世紀90年代發布的MIL-S-19500J規定了庫存超過36個月的半導體分立器件，交貨時要進行重新檢驗的程序，表明隨著半導體器件制造技術的進步，半導體分立器件的“有效儲存期”亦隨之延長。
美國軍用標準MIL-M38510《微電路總規范》規定了微電路的“有效儲存期”:20世紀80年代時為24個月，20世紀90年代已延長為36個月。
此外，歐洲空間局(ESA)標準ESAPSS01-60《ESA空間系統的元器件選擇、采購和控制》以及歐洲空間標準化合作組織(ECSS)標準ECSS-Q-60A《空間產品保證電子、電氣和機電元器件》均規定了從制成到預計裝機日期超過了60個月的庫存元器件，裝機前應進行復驗程序。
目前我國軍用“七專”元器件，也有部分元器件的技術條件規定了“有效儲存期”。
如QZJ 840620規定了射頻插頭座在環境溫度為5℃-35℃、相對濕度不大于80%的庫房中儲存60個月內應具有使用性；
QZJ 840621規定了石英諧振器出廠后，在正常的存放條件下，96個月內的頻率變化應在補充技術條件規定的范圍內。
有效儲存期作為元器件的質量指標應該由元器件生產廠家給出，而大多數國內生產廠家要做到這一點還存在一定的困難。在元器件生產廠家不能提供的情況下，通常在總結經驗的基礎上，參照國內外經驗自行規定元器件的有效儲存期。
元器件的有效儲存期與儲存的環境條件有關，但在美軍標準及歐洲空間機構的同類標準都未說明36個月或60個月是在怎樣的儲存環境下的有效儲存期。
對此只能理解為歐美的倉庫環境條件較好，或已達到相當于I類的儲存環境條件。不同的元器件其結構和材料等有一定的差異，所以其有效儲存期也不盡相同，歐洲空間機構類似的標準化文件將元器件的有效儲存期一律定為60個月，這種做法不一定很科學。
元器件的有效儲存期與元器件的質量等級有關，但在美軍標準及歐洲空間機構的類似標準中都未說明元器件的質量等級。
元器件的超期復驗
美國軍用標準MIL-S-19500規定半導體分立器件庫存超過了36個月，交貨時要通過電參數測試和外觀檢查；MIL-M-38510規定集成電路庫存超過了36個月，交貨時要通過電參數測試。
歐洲空間局標準ESA-01-60以及歐洲空間標準化合作組織ECSS標準ECSS-Q-60A規定超過60個月的庫存元器件，裝機前應進行復驗。這兩個管理標準規定的復驗程序包括電參數測試、外觀目檢、密封性檢查和破壞性物理分析等。
儲存期超過有效儲存期的元器件應按一定的程序進行復驗，復驗通過的元器件，才能作為合格品用于裝備型號正（試）樣上。
以下簡要介紹我國軍用元器件超期復驗的要求。
1、超期復驗的分類
元器件的超期復驗需按照超過有效存儲期時間的長短進行分類。
元器件的超期復驗超過有效儲存期的時間分為A、B、C三類。
（1）儲存期已超過有效儲存期，但未超過1.3倍的為A類。
（2）儲存期已超過有效儲存期1.3倍，但未超過1.7倍的為B類。
（3）儲存期已超過有效儲存期1.7倍，但未超過2.0倍的為C類。
除非另有規定，超過有效儲存期2.0倍的元器件不得進行超期復驗；對于已通過了A、B類超期復驗，而且其總儲存期未超過有效儲存期2.0倍的元器件，允許按C類進行第二次超期復驗；已經過C類超期復驗的元器件，不得再次進行超期復驗。
不同的裝備研制，可根據需要對上述分類進行細化或剪裁，某航空型號的《元器件儲存管理規定》中規定按有效儲存期的長短分為A、B兩類。
（1）儲存期已超過有效儲存期，但未超過1.5倍的為A類。
（2）儲存期已超過有效儲存期1.5倍，但未超過2.0倍的為B類。
2、元器件超期復驗的要求
通常情況下，儲存期超過有效儲存期的元器件必須按相關技術文件的檢驗過程進行復驗，通過復驗的元器件，才能作為合格品裝機使用，未經復驗的超期元器件不得裝機使用。超過有效儲存期2.0倍的元器件不得進行超期復驗。
在復驗過程中發現致命缺陷（功能失效）或嚴重缺陷的元器件，應進行失效分析；如果分析結果表明缺陷為批次性，則同一生產批的元器件不得用于型號產品。
復驗合格的元器件應繼續在規定的環境條件下存放；復驗不合格的元器件應嚴格隔離。以下簡要介紹元器件超期復驗要求。

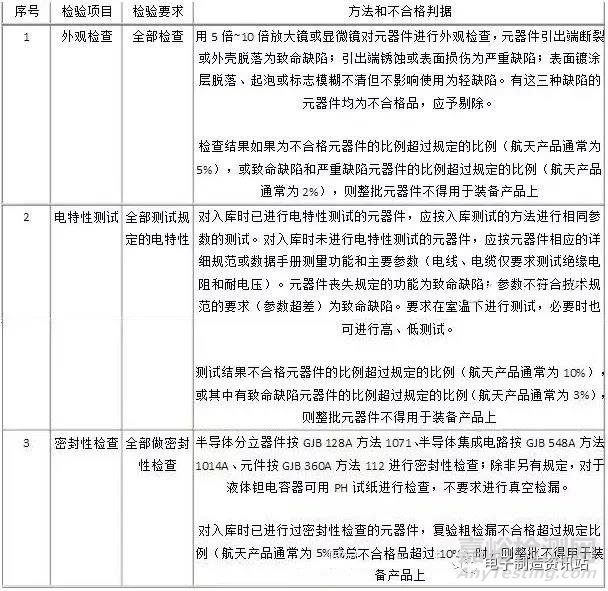

A類超期復驗要求
A類超期復驗時元器件儲存期超過有效儲存期的時間不長，重點檢查對元器件的外觀、電性能以及密封情況；
B類及C類超期復驗要求

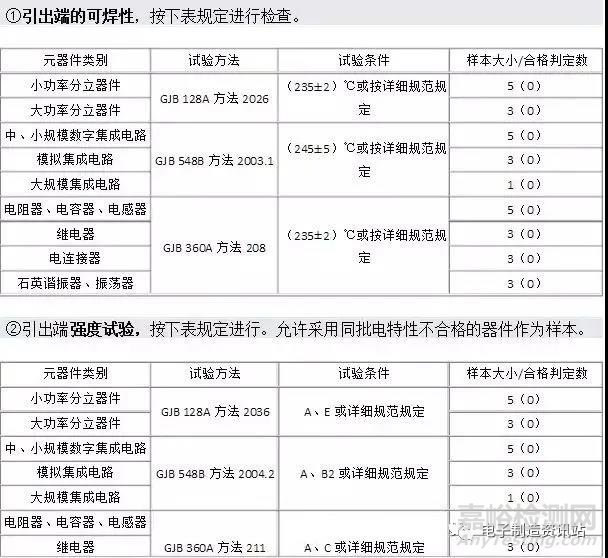

B類或C類的超期復驗時元器件儲存期超過有效儲存期的時間較長，除按A類超期復驗 的要求進行復驗，還要重點對檢查元器件的引出端可焊性以及引出端的強度，對于某些類別的元器件還要抽樣進行破壞性物理分析檢測。
有關元器件DPA的方法及批不合格判據，規定如下：
（1）分立器件按GJB 128A方法2072~2075、2037、2017分別進行內部目檢、鍵合強 度和芯片剪切檢驗；集成電路按GJB 548B方法2013、2011.1、2019.2分別進行內部目檢、鍵合強度和芯片剪切檢驗。檢驗結果如果發現腐蝕等批次性失效模式，則整批不得裝機使用。
（2）對非固體鉭電容器進行內部目檢，當發現內壁有腐蝕孔或普遍腐蝕的現象，則整批不得裝機使用。
（3）對密封繼電器、石英諧振器、振蕩器等進行內部目檢，當發現內部有腐蝕現象，則整批不得裝機使用。
來源：可靠性技術交流
