什么是焊錫焊接



      焊錫焊接是指在不到 450℃ 熔點的溫度下，使用焊錫將部件與印刷電路板進行金屬結合。熔化的焊錫中的錫與印刷電路板上的銅相融合，在接合部形成合金，實現焊接。

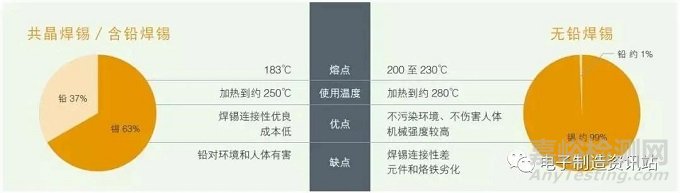

      以往使用的焊錫（共晶焊錫／含鉛焊錫）中，鉛約占40%（錫63%／鉛37%）。但是，由于鉛在工業排放過程中會對環境造成很大的負擔，近年來，無鉛焊錫開始普及。無鉛焊錫需要將焊接的溫度提高約30℃，潤濕性也略差，因此焊接的難度也有所提高。





助焊劑的作用



      助焊劑可用于提高焊錫的浸透性和潤濕性。通常為植物性樹脂（松香等）。助焊劑能夠防止加熱過程中發生氧化，從而科學有效地去除金屬表面的氧化膜和雜質。

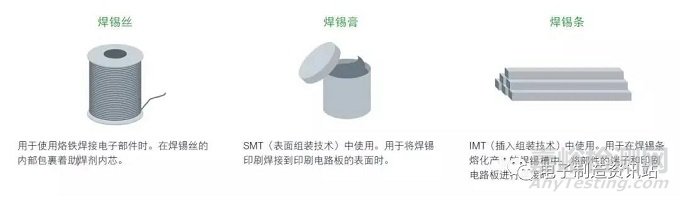

焊錫的種類

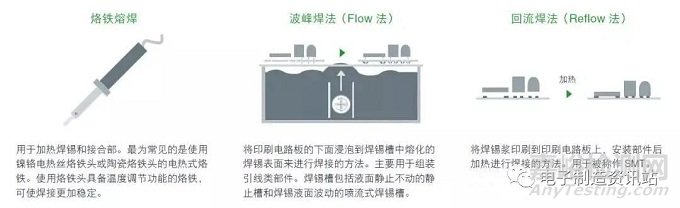

焊接的方法





焊錫焊接的優點



      1、由于不是使用化學材料進行焊接，因此可以導電；

      2、由于是金屬結合，因此強度較高；

      3、由于相比熔接溫度較低，因此對部件和印刷電路板的傷害較?。?/span>

      4、可以去除焊接點、重新焊接（修理方便）；

      5、適用于高密度組裝。



成功焊接的條件



      1、溫度適宜；

      2、焊接面已清潔（未被油等物質氧化）；

      3、焊錫的用量適中。



成功焊接的判定方法



      1、焊錫很好地?cái)U(kuò)散開來，形成像富士山一樣的上窄下寬形狀（焊接圓角）；

      2、表面富有光澤，光滑不毛躁；

      3、焊接結合部無空洞或裂紋。



什么是IC引線／BGA



什么是IC 引線



      IC 引線是引線框架的一部分，由金屬薄板經過模具沖壓法或化學蝕刻法加工而成。引線框架用于半導體集成塊的內部布線，通常在樹脂模具類的封裝中使用。



      引線框架的材質主要使用Cu 系材質（Cu-Fe-P）、Fe 系材質（Fe-42%Ni）等機械強度、導電性能、導熱性能、耐腐蝕性等都較為優秀的材質。此外，為了改善印刷電路板和焊錫連接性，外引線部還進行了焊錫、銀、錫電鍍等處理。



什么是BGA



      BGA（Ball Grid Array）是為了使方型扁平式封裝QFP（Quad Flat Package）及系統單芯片SOP（Small Outline Package）這些周邊有端子的部件實現器件更小、針腳更多的目標而開發的。

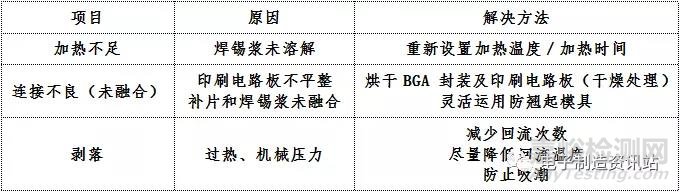

BGA 組裝中主要的焊接不良





什么是須晶／回流焊



什么是須晶



      為了提高電子部件電極端子的耐腐蝕性和潤濕性，對其進行金屬電鍍。電鍍的材料通常是錫，但隨著時間的推移，鍍層表面會長出須狀的晶體，這種須狀晶體可能會引發其他電子部件短路等問題。這種須狀的晶體就被稱為須晶。



      過去，通過在鍍錫中摻入鉛來解決這一問題，但近年來無鉛焊接的普及，使得這一問題再次凸顯了出來。



      須晶產生的主要原因是晶體內部的應力。



      解決方法之一是進行回流處理（熱處理），從而抑制應力，減輕須晶的發生。

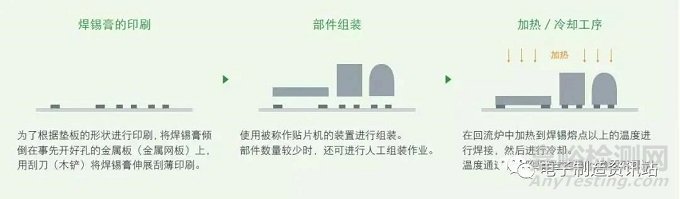

什么是回流焊



      這種方法是將助焊劑與顆粒狀的小焊錫（幾十微米）均勻混合的焊錫膏（焊錫漿），傾倒在事先開好孔的金屬板（金屬網板）上，用刮刀（木鏟）將焊錫膏伸展刮薄印刷后，再安裝部件加熱進行焊接。

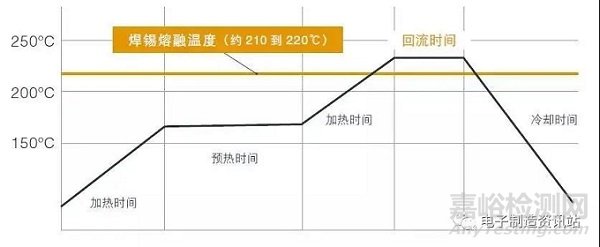

回流爐的溫度控制（無鉛）



      通常，加熱分為２個階段。通過第1 階段的加熱，保持印刷電路板的溫度穩定，再通過第2 次加熱熔化焊錫膏。加熱的溫度和時間，會根據回流爐的種類、所使用的部件發生變化。
