前言

隨著科技和智能設備的飛速發展，越來越多的電子產品應運而生，但隨之而來的電磁輻射問題也越來越多，電磁輻射污染問題成為了繼大氣污染、水污染及噪聲污染之后的第四大污染，復雜的電磁環境不僅容易在電子產品間相互影響，嚴重的還會影響到我們的生活質量以及我們的身心健康。所以在研發產品的時候，如何解決研發產品所產生的EMC問題也困擾著許多的工程師。而復合吸波材料的誕生作為一款新型解決EMC材料也應運而生。

在EMC測試中， 我們經常會遇到輻射發射和輻射抗擾測試。而這兩種測試模式分別是模擬機器本身對外界的輻射影響和模擬機器對外界影響的抗擾能力，而兩者都是通過空間作為路徑從而影響或者被干擾到，所以我們?cè)贓MC整改時，可以針對這個路徑解決這方面的EMC問題，而復合吸波材料就是在這個路徑上解決EMC問題的新型材料。

復合吸波材料結構示意圖

二復合型吸波材料的原理

復合吸波材料的原理主要是當電路板上的電磁波入射到底部吸波涂層上時，一部分會在材料表面發生反射，另一部分會進入涂層內部被涂層材料吸收或衰減，通過磁滯損耗、鐵磁共振和渦流損耗等作用大量吸收電磁波的能量，并將其轉化為熱能來達到吸波的。以下為新型吸波材料的原理示意圖。

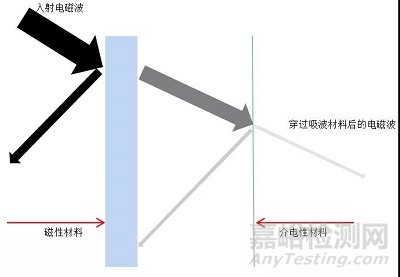

復合吸波材料輻射入射面在磁性材料層原理示意圖

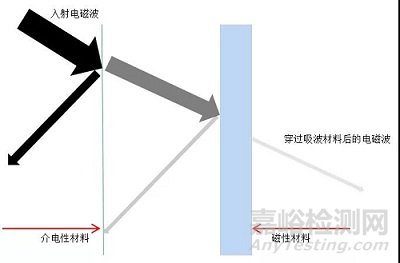

復合吸波材料輻射入射面在介電材料層原理示意圖

而我們?cè)谟勉~箔或者導電布屏蔽時，主要原理是利用輻射在銅箔上的反射損耗，而吸收損耗則很小，我們知道屏蔽的效能SE=反射損耗+吸收損耗+修正因子，這樣對比新型吸波材料不僅可以做到反射損耗，輻射進入內部在材料里的吸收損耗則可以基本把輻射吸收掉。

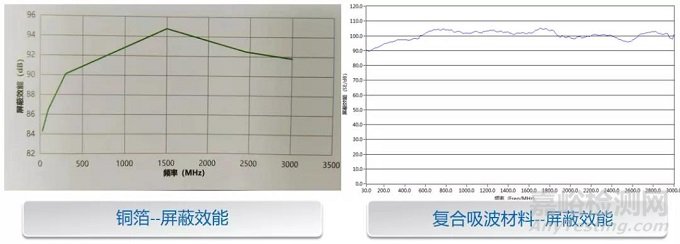

銅箔和復合吸波材料的屏蔽效能對比

三案件實例

一款汽車儀表盤需要測試輻射RE和手持輻射抗擾測試。而在手持輻射抗擾時儀表盤的屏幕出現閃爍現象，后經過排查，主要是影響了儀表盤的數據通信，然后在儀表盤PCB信號走線處貼了復合吸波材料然后再次測試，發現屏幕的閃爍現象消失。

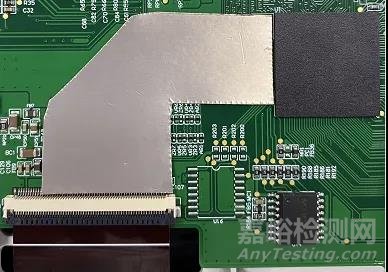

復合吸波材料的貼放位置

而該儀表盤的裸機輻射RE測試時發現屏?xí)r鐘輻射超標，然后在板子的CLK時鐘走線貼上吸波材料并且排線接屏蔽后，屏?xí)r鐘的輻射超標有明顯改善，如下圖所示：

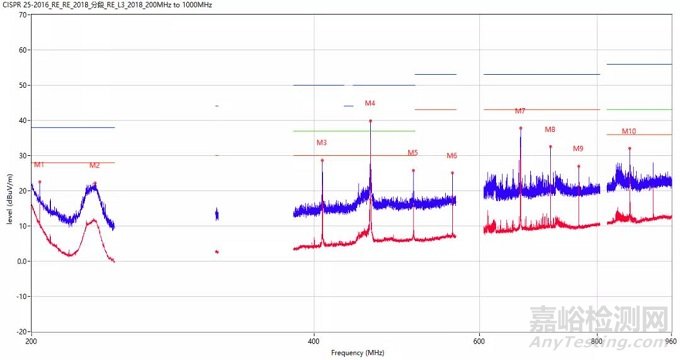

輻射RE屏?xí)r鐘超標摸底數據

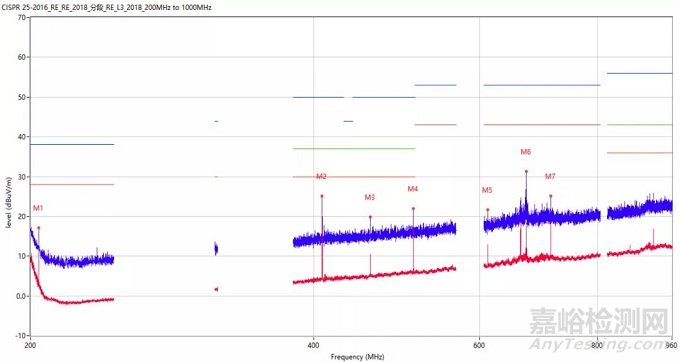

貼上復合吸波材料后的數據

四總結

從以上案例我們不難看出，復合吸波材料在EMC輻射和抗擾領域都有著不錯的抑制效果，當做常規的EMC整改手段沒有效果的時候，加上復合吸波材料或許是一支“奇兵”，可以把EMC的難題迎刃而解。

注：以上僅為本人觀點，如有不足之處，敬請指教。
