      填充不良是功率器件塑料封裝過程中的常見問題，如何減少填充不良的產生和預防填充不良產品的出現是塑封設備工程師、功率器件產品設計師、模塑料生產商、模具制造商共同探討的問題。



      描述了填充不良對組裝的危害，闡述了功率器件封裝過程中常見的填充不良發生機理，從塑封產品設計、模塑料、工藝方法等方面進行分析，提出了有效的改善措施，對塑料封裝改進質量和模塑料、模具等的開發工作有借鑒意義。



1、引言



      塑封是功率器件封裝中關鍵的工序之一。它的作用是將芯片、焊線、框架(內部)及基島包封起來，對芯片、焊線起到保護作用。



      填充不良是功率器件塑封過程中柱形料餅在模具中受高溫成黏稠液態模塑料，通過模具流道、灌膠口注入模具型腔的過程中，模塑料受到阻力未完全或密實地灌滿模具型腔，在型腔局部、角落或內表面模塑料缺少而出現的質量缺陷。



      某些基島全包封的產品，基島上載有芯片的一側腔體遠遠大于基島另一側的腔體，模塑料在芯片一側較大尺寸型腔中流動阻力小，另一側小空間或角落里流動阻力大，易形成填充不良。



      填充不良直接影響塑封良率，程度輕微的在器件塑封體表面留下麻點，即使通過可靠性考核也會降檔使用；程度嚴重的塑封體表面、側面、角落缺損的產品只能報廢。如何預防或杜絕填充不良的產生，是功率器件封裝研究需解決的問題之一。



2、功率器件封裝填充不良



      由于模塑料性能參數的差異、塑封模具灌膠口位置和流道設計不同、塑封工藝差異以及塑封產品結構設計（包括引線框架結構）的不同，塑封中出現的填充不良主要有塑封體正面填充不良、塑封體背面填充不良、引線框架結構引起的填充不良等。



2.1 塑封體正面填充不良

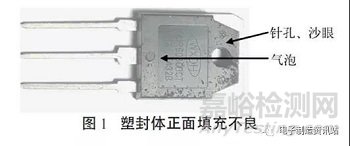

      塑封體正面填充不良主要表現為針孔、沙眼、氣泡，從而影響產品氣密性，或出現印字缺少筆畫等現象，如圖1 所示。





2.2 塑封體背面填充不良

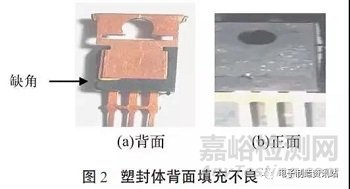

      塑封體背面填充不良主要表現為缺角、針孔、沙眼，從而降低產品氣密性，影響產品散熱，如圖2 所示。





2.3 引線框架結構引起填充不良

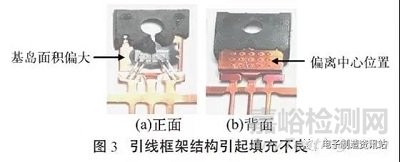

      塑料封裝中，引線框架基島偏離中心位置或基島面積偏大，易出現正面填充不良或背面填充不良，降低產品良率，如圖3 所示。





3、功率器件填充不良產生原因分析



3.1 模塑料性能參數的差異



      如模塑料螺旋流動長度（SPIRAL FLOW）太短、凝膠化時間（GEL TIME）窗口太小、玻璃轉化溫度（Tg）太低，液態模塑料雖然在注射壓力作用下流向型腔，但是在流道中容易凝固，液態模塑料形成注塑阻力，使得模塑料在流道中流速變緩，出現阻滯或阻塞灌膠口，在模具型腔中大多出現角部填充不良。



3.2 塑封模具



      塑封模具分型面排氣不暢或管腳位置排氣槽太淺或合模壓力過大，液態模塑料灌入型腔之后，型腔中的氣體不能順暢排出，在型腔的某些特定空間產生較大的氣壓阻力，使得液態模塑料未充滿腔體就慢慢固化了，造成填充不良。這種情況在試制生產中比較常見。



3.3 塑封產品結構設計



      如基島全包封且塑封體有貫穿孔（如散熱片鎖緊螺釘孔）的產品，基島上載有芯片的一側腔體遠遠大于基島另一側的腔體，液態模塑料先填充滿大腔，小腔后填充滿，同時液態模塑料流動時遇到貫穿孔型芯柱受到阻力，這兩種因素共同作用就會產生“回流”（俗稱“反包”），塑封體表面出現回流接痕，同時伴隨填充不良。這也是全包封產品最易出現填充不良問題的主要原因。



3.4 塑封工藝參數不合理



      模具溫度過高、注塑時間太長、注射速度太慢、注射壓力太低、模塑料回溫時間未到或使用時間超期等工藝參數因素引起塑封體填充不良。



4、改善功率器件封裝產生填充不良的措施



      為了減少填充不良，在上述分析的基礎上，結合生產實際，本文做了模塑料餅徑的選用、模塑料中填充料的適合選用、塑封模具優選和塑封產品結構優化設計等改善措施并進行驗證。



4.1 模塑料餅徑的選用



      針對不同封裝形式、芯片尺寸、芯片導熱性能、打線位置、線粗細、塑封體形狀、芯片在模具型腔中的位置及上下腔體的比例、灌膠口尺寸及位置選用適合粒度、螺旋流動長度、凝膠化時間、玻璃化溫度，選用小尺寸餅徑（模塑料餅外徑Ф10 mm~Ф18 mm）替代大尺寸餅徑（模塑料餅外徑Ф40 mm~Ф55 mm），經長期實踐證明能有效改善功率器件封裝中填充不良的發生。



4.2 模塑料中填充料的適合選用



     模塑料中填充料對功率器件填充不良有較大的干擾影響。填充料成分主要是二氧化硅（SiO2），約占45％~92％，起到支撐和散熱的作用，一般分為結晶型、熔融型、復合型（結晶型＋熔融型）。



      選用適合的填充料，也能改善功率器件封裝中膠體填充不良的問題，經長期實踐總結發現結晶型填充料多用于高導熱的功率器件，熔融型填充料適合對分層要求嚴格的功率器件，復合型填充料廣泛用于高頻開關電源類器件。



4.3 塑封模具優選



      為了減少封裝中塑封體填充不良發生的概率，功率器件的模具用多注射頭模具（MGP 模具）替代傳統的單缸模具，降低澆到長度，對改善膠體填充不良有較好的效果。



4.4 塑封產品結構優化設計



      功率器件在產品開發設計階段，在滿足客戶對形狀需求的前提下，首先考慮基島尺寸大小、芯片附著在基島后在型腔中的相對位置，上下容積接近；其次是安裝螺釘錐孔的型芯大孔設計在膠體背面；膠體正面頂針盡可能設計在膠體的幾何中心位置。這些均有助于改善功率器件填充不良。



5、預防功率器件封裝產生填充不良的措施



5.1 塑封模具中的排氣槽



      通過長期對不同封裝外形的塑封模具使用和觀察，發現排氣槽尺寸和設置對塑封體填充不良有直接的影響。在塑封過程中，如果模具型腔中的氣體未排除干凈，即使將注射工藝條件調整至最佳狀態，還是會出現填充不良。



      排氣流量計算公式為：



      Q＝SV＝（L×H）V （1）



      式中Q 為排氣流量，S 為排氣槽截面積，L 為排氣槽長度，H 為排氣槽深度，V 為氣體流速。



      注塑時要求型腔中的氣體在5~20 s 排出，一是在封裝模具面設置排氣槽，二是排氣槽要有一定長度和適合的深度。如果深度超出了一定尺度，液態黏稠模塑料在注射壓力作用下沿排氣槽溢出會黏附在引線框架表面，造成后工序去除溢料困擾；優化改進氣槽對預防膠體填充不良有良好的作用。



5.2 產品外形設計



      塑封功率器件外形設計通常由客戶指定外形尺寸，封裝要考慮封裝良率和測試成品良率，在實踐中又不得不考慮大批量封裝的可行性。



      在滿足客戶外形尺寸的要求下，為改善填充不良，外形設計需滿足以下原則：



      （1）尖銳棱角用R0.02 mm~R0.25 mm 圓弧過渡替代；



      （2）澆口殘留設計允許0.025~0.085 mm；



      （3）散熱片溢料允許在0.5 mm寬內，且呈帶狀分布；



      （4）管腳最小寬度、厚度（KFC 材料）為0.55~0.50 mm；



      （5）刻字頂針盡可能在膠體幾何中心；



      （6）灌膠口位置在膠體對角線角落或管腳的對過面。



5.3 塑封模具設計



5.3.1 灌膠口



      灌膠口如圖4 所示，灌膠口形狀類似“勺”形，勺的木柄是流道，勺的邊沿是灌膠口。灌膠口厚度為0.2~0.5 mm，長度為6~8 mm。灌膠口厚度偏小、長度偏小，極易出現填充不良，“勺”形能夠勻化液態模塑料填充料二氧化硅（SiO2）的分布，灌膠口在“勺”的斜邊位置突然變小收縮，在注射壓力之下能加速注塑，使充填型腔形成的塑封體密實，也是改善填充不良發生的有效方法之一。



5.3.2 灌膠流道

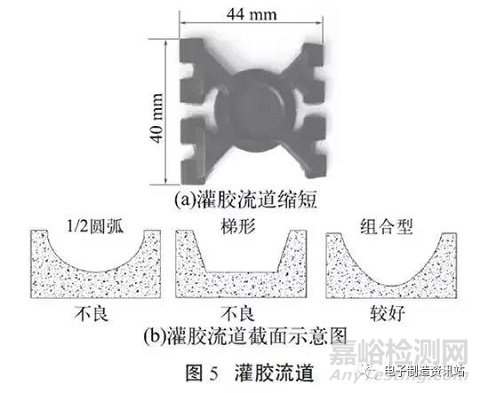

      在大批量生產實踐中，既要考慮封裝良率，又要考慮生產成本，一副模具240 腔（多排框架腔數會多于240 腔），對應30 只模塑料餅，形成30 只廢棄物（灌膠口＋灌膠流道），流道越長廢棄物重量越大，所需料餅重量增加，封裝成本增加；且流道增長之后，灌膠時間會隨之增長，模塑料有凝膠化時間限制，灌膠時間增長，液態黏稠模塑料流到較遠端型腔時出現固化狀態，流動性變差，出現填充不良。因此應盡可能縮短流道，如圖5（a）所示。



      1/2 圓弧灌膠流道易出現“腰鼓”磨損，流道易卡在- 8流道槽中；梯形流道模塑料阻力大，不利于成型；設計時組合型流道采用的較多，因此灌膠流道的截面形狀選擇也是預防填充不良的有效措施之一，如圖5（b）所示。





5.4 塑料封裝中的工藝調試方向

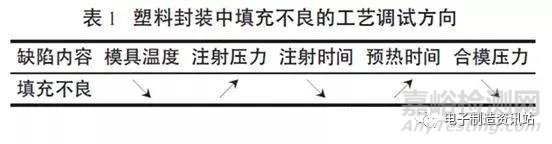

      生產中出現填充不良缺陷時，主要從表1 的幾方面進行工藝參數調試嘗試，直至取得批量生產的參數并固化在該產品的工藝文件中。





      模具溫度的適當降低，促進模塑料保持足夠的流動性；增大注射壓力、減小注射時間以及延長預熱時間，能使模塑料在流道和型腔中流動通暢，成型后膠體內部及表面密實，減少了針孔和沙眼的產生幾率，減小合模壓力，相應減小了模具分型面對框架的壓緊力，注射排氣改善，也是改善填充不良的措施之一。



6、改善、預防措施實施之后的效果

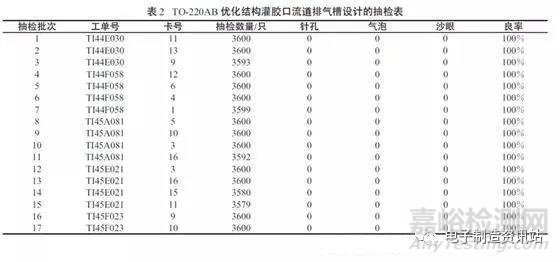

      對TO-220AB 優化結構設計、模具灌膠口、流道排氣槽設計進行驗證，產品抽檢結果如表2 所示， 17個批次抽樣61143 只，全部沒有針孔、氣泡、沙眼，良率100%，說明措施有效。





7、功率器件注塑新技術



      目前高可靠功率器件采用凹圖模封裝，采用機械臂替代工人完成注塑的排片、上料、上料餅、下料、沖流道的循環自動工作，杜絕了人工塑封時隨機出現的少投料餅而導致產品報廢的情況，產品注塑質量及成品率也有相對提高。



8、結論



      文章從模塑料填充料選用及餅徑選用、產品優化、模具優選等方面分析了填充不良產生的原因，通過對模具排氣槽、灌膠口、流道形狀進行優化設計，并結合實踐經驗，總結了設計預防、去除填充不良的方法，提出了預防填充不良產生的一些較為實用的方法或方案，對封裝工程師分析解決填充不良問題能起到一定的借鑒作用。
