倒裝芯片封裝可靠性問題分析

嘉峪檢測網        2021-12-15 22:42

 FC封裝通過芯片凸點將芯片和基板鍵合在一起。一方面,F(xiàn)C封裝體具有種類繁多的材料,芯片、凸點和基板中不同材料之間的性能差異尤其是CTE的差異會導致諸多的可靠性問題,造成FC封裝體在各類載荷作用下的分層與破裂。



      另一方面,F(xiàn)C封裝體中還存在幾個結合面,如芯片與凸點的結合面及凸點和基板的結合面等,這些結合面也是封裝體使用過程中的薄弱環節,尤其在細節距以及極細節距的條件下,結合面的面積更小,更容易發生可靠性問題。十分有必要對FC封裝的可靠性問題進行深入研究,并根據研究結果進行優化設計。



1、封裝過程對FC可靠性的影響



      于晶圓上制作焊錫凸點最成熟的方法是電鍍工藝,較好的參數選擇可以制造出大小均勻的焊錫凸點。在微凸點鍵合過程中,兩個微凸點之間的雜質會影響微凸點的鍵合可靠性,加速失效。



      此外,鍵合過程中溫度壓力等工藝參數的錯誤選擇也會使微凸點鍵合不良,導致焊點更快失效。在回流焊過程中,由于助焊劑的揮發會導致在各界面處的產生焊接空洞,而細節距和極細節距凸點的可靠性更容易被焊接空洞影響。



2、熱載荷作用下FC封裝的可靠性



      FC封裝體在經歷溫度變化如熱疲勞和熱沖擊的過程中,會由于結構中材料CTE的不匹配而在結構中產生熱應力。影響封裝體熱機械性能的CTE不匹配主要發生在芯片與焊料凸點之間、基板與焊料凸點之間以及Sn基焊料凸點的c軸和a軸之間。



      諸多文獻都表明在熱疲勞作用下,封裝體中芯片與凸點的界面、基板與凸點的界面最容易產生疲勞裂紋并最終斷裂,在此不做過多贅述。Sn晶體中c軸和a軸CTE不匹配也對焊點熱疲勞性能有重要影響,這是一個重要的現象,由材料的顯微形貌直接影響結構的可靠性,需要深入的探討。



      通過計算不同取向的兩個晶粒在熱疲勞過程中對晶界產生的應力,可以解釋焊點表面產生晶界滑移的驅動力是不同取向晶粒之間的CTE不匹配。



      在PBGA芯片倒裝焊點的熱疲勞失效和晶體取向的關系研究中,發現c軸平行于基板時更容易在芯片側界面處形成裂紋,這可能是由于從單個焊點取向考慮。當c軸平行于基板時,基板平面上各方向的CTE差異較大,在1.5×10-5 / K~3×10-5 / K范圍內波動;而當c軸垂直于基板時,基板平面上CTE表現為各向同性,約為1.5×10-5 /K。因此,c軸平行于基板時,存在較為嚴重的CTE不匹配。



      在熱載荷過程中除了CTE不匹配造成的熱應力,在互連結構中由于不同金屬擴散速率的不同產生的Kirkendall空洞也會對封裝體的可靠性產生影響。



      當FC封裝用到了TSV轉接板時,就不得不考慮轉接板的熱機械可靠性問題。TSV具有特殊的高深寬比結構以及多層界面結構,在Cu填充TSV中,各層材料之間的CTE差異會導致受熱過程中TSV結構中的熱應力的產生,進而造成Cu相對于基體的脹出或縮進。

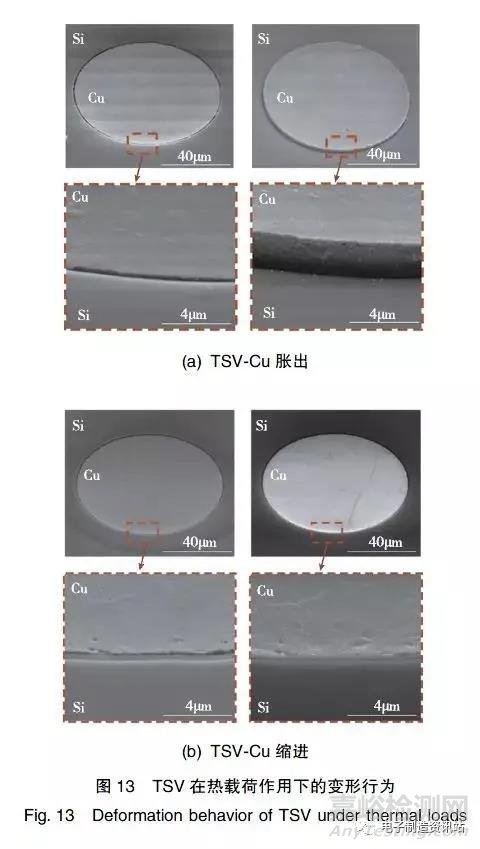

      如圖13所示,變形會使TSV周圍結構或器件發生變形和失效,從而導致整個電路的失效。在產生Cu脹出或Cu縮進的同時,還會伴隨著裂紋和空洞的產生。隨著TSV直徑的不斷減小,空洞與裂紋的負面作用越來越明顯,會嚴重影響器件的性能,甚至導致TSV的開路。



倒裝芯片封裝可靠性問題分析



3、力的作用下FC封裝的可靠性



      FC封裝在力的作用下的失效主要表現為在跌落沖擊作用下的失效。隨著移動式電子器件的普及,焊點的跌落沖擊可靠性被認為是關鍵的可靠性問題。在跌落測試中,凸點和芯片以及基板的連接位置同樣是薄弱環節。

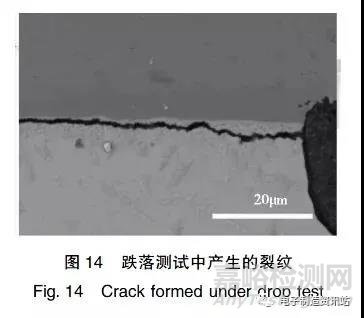

      而且由于凸點焊料會與芯片及基板的金屬層發生反應生成硬脆的IMC層,所以在跌落測試中還可以發現,大多數的裂紋產生于IMC層,并且會沿著IMC層進行擴展,如圖14所示。



倒裝芯片封裝可靠性問題分析



4、電遷移作用下FC封裝的可靠性

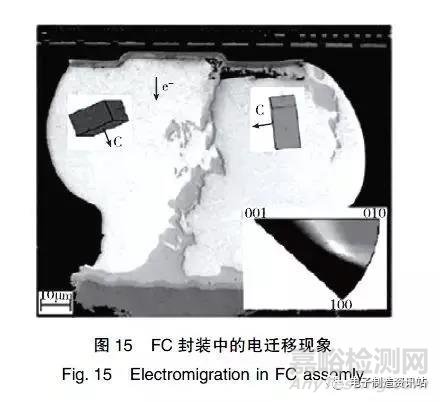

      理論上,金屬原子在電子風力作用下的遷移會導致互連結構的一端(電子流入端)發生由于物質消耗產生的空洞現象,另一端(電子流出端)發生由于物質堆積產生的小丘現象,這就是物質的電遷移現象。FC封裝體的電遷移失效主要發生在互連結構處,即芯片-凸點-基板結構之間,如圖15所示。



      除此之外,由于封裝中多采用Sn基焊料作為凸點材料,Sn晶體的各向異性造成的可靠性問題必須有所研究。錫晶體中c軸的擴散系數遠大于a軸,對擴散相關的可靠性問題產生顯著影響。



      在電遷移過程中,當c軸平行于電流方向時,電遷移速率顯著加快,促進物質從負極向正極遷移。從動力學分析和實驗兩方面均可驗證當錫晶體的c軸和電子流動方向一致的時候可以極大的促進IMC的遷移,縮短焊點的電遷移壽命。



      與電子流動方向一致的c軸晶粒前方如果存在與電子流動方向一致的a軸晶粒,則IMC在二者界面處累積,該現象是由于沿a軸晶粒的遷移速率遠小于c軸晶粒,阻擋了IMC進一步向前方推移。采用同步輻射Laue衍射方法原位分析了焊點在電遷移過程中的晶粒轉動情況,可以發現部分晶粒存在微小轉動,偏轉角在0.5°范圍內。



倒裝芯片封裝可靠性問題分析
