手術導航系統是一個集醫學、影像學、計算機視覺、機器人技術、空間定位技術、虛擬現實交互、定制化制造于一體的多學科交叉系統，被越來越多地應用于神經外科、骨科、耳鼻喉科等手術中，輔助醫生精準操作，提高手術的安全準確性。
背景
近年來，外科手術趨向于微創化，在帶來創口小、失血少和恢復快等便利的同時，也縮小了醫生的視野，不利于直接觀察。借助醫學影像技術，雖然可幫助術前診斷疾病、術中判斷操作以及術后評估療效。但目前，醫學影像多采用二維圖像，欠缺直觀性，嚴重依賴醫生的經驗進行判斷。另外，部分手術的病灶組織結構復雜，需頻繁探查，一些隱藏較深的病灶甚至需要醫生憑技巧進行盲操作，這都極大的影響了外科手術的準確性和安全性。
因此，類似于汽車導航，外科手術同樣需要導航系統。借助導航系統，醫生可以清晰直觀的判斷病灶位置，設定“目的地”；導航系統同時也會生成手術路徑，輔助醫生操作手術器械，明確當前位置和下一步應“左轉”還是“直行”。
手術導航技術是一項多學科交叉的前沿科技。醫生可直接觀察病灶三維影像、規劃手術、根據引導操作、接受充分訓練，有效降低手術的不確定性，有利于手術快速準確的實施。
手術導航系統的發展歷程
手術導航系統的發展大致可分為三個階段：
第一階段，框架立體定向儀。病人在局部麻醉后，在患處附近安裝立體框架，并帶著框架去做CT等影像檢查，通過二維影像定位病灶，依靠框架引導找到手術靶點。該方法結構笨重，不便操作，不能實時反饋手術器械的位置。
第二階段，無框架機械臂定位。利用機械臂的運動控制將手術器械固定到指定位置和方向，穩定性提高。但是，機械臂在安裝和制造過程中存在誤差，定位精度較低，引用范圍受局限。
第三階段，手術導航系統。結合了現代醫學影像技術和立體定位技術，系統通過三維重建直觀定位病灶位置和規劃手術路徑。通過空間定位技術實時反饋手術器械位置，精度得到有效提升，并在顯示屏或增強現實設備中顯示，輔助醫生操作。
手術導航系統構成
手術導航，是以超聲、X射線、CT、MRI等醫學影像為基礎數據，借助計算機、精密儀器和圖像處理而發展起來的一種可視化圖像引導手術技術?？赏ㄟ^三維數字化患者病灶組織，實時追蹤手術器械位置，實現外科手術可視化和自動化，從而輔助醫生或機器人更快速、準確和安全地完成手術任務。
手術導航系統通常需完成四項主要工作：
第一，三維模型重建。術前使用MRI、CT等醫學影像數據進行三維模型重建，得到患者病灶的解剖結構數字模型，方便醫生判斷病灶位置和熟悉周邊組織結構。三維模型也被用于后續的手術規劃和術中引導，是手術導航系統的重要數據基礎。
第二，手術規劃與模擬。通過三維模型，判斷病灶位置及其周邊組織特征，建立手術路徑并制定手術方案，用于術中引導醫生或機器人操作。另外，醫生也可使用計算機進行模擬手術，減小失誤率。
第三，術中校準與引導。術中病人、器官、組織均會發生變形和移動，需及時校準三維模型和手術路徑，以保證手術的準確性。同時，需為醫生提供術區三維模型和手術路徑圖像，以保障視野、減少探查和引導操作。
第四，空間定位。通過醫學影像、電磁和光學技術可測量術區組織和手術器械的空間位置和姿態，從而在手術導航系統中準確顯示相對位置，可輔助醫生沿規劃路徑操作，也可對機器人進行伺服閉環控制。
根據上述工作內容，可將手術導航系統劃分為四個子系統：
● 醫學影像的三維模型重建系統
● 手術路徑規劃與模擬系統
● 術中模型校準與可視化引導系統
● 空間定位系統
醫學影像的三維模型重建
目前，醫生主要通過觀察超聲、X光、CT和MRI等二維圖像進行診斷。但是，二維圖像無法直觀展現病灶區域的立體解剖結構，需醫生依靠經驗進行推斷；同時，圖像存在走樣、噪音、偽影等問題，影響醫生準確判斷病情。
三維模型重建是對客觀物體在計算機中建立相同的三維虛擬模型。在手術前，可將患者的CT、MRI等二維醫學影像原始數據導入三維模型重建系統，形成患者檢查部位的三維可視化數字模型。重建的三維模型可直觀顯示病灶區域的血管、神經、骨質等組織結構，并可任意旋轉、縮放和測量，用于精準定位病灶位置，明確病灶與周圍組織的空間毗鄰關系，有效輔助醫生進行準確診斷。
三維模型重建除用于輔助診斷，還可用于術前的手術路徑設計和風險評估，術中的模型校準，術后的效果評估；另外，還可用于模擬手術操作，讓醫生得到充分訓練，更清晰地掌握手術過程，提高手術的準確性和安全性
根據成像原理，三維模型重建可分為三類：基于CT影像、MRI影像和超聲影像的三維重建。
（一）基于CT影像的三維重建
CT（Computed Tomography），全稱為計算機斷層掃描，是用X射線束對人體某部一定厚度的層面進行掃描。常規CT掃描可以理解為把人體切成一個個薄片，是多層的X射線掃描。薄片厚度可以是0.5-1厘米，越薄精確度越高。
在此基礎上發展形成了螺旋CT（Spital CT）和錐形束CT（Cone Beam CT，CBCT）。前者在掃描時，X射線呈螺旋形，可獲得連續層面的信息，避免了常規CT掃描時遺漏小病灶的弊端。后者利用三維錐形束X線進行掃描，對于牙齒根管系統、下頜骨等細微硬組織的成像質量好，但對軟組織成像清晰度較差。
另外，隨著C形和O形臂X光機的推出，可從不同角度對器官進行二維成像，獲得的多幅照片也可進行三維重建，為術中三維模型重建提供新方法。
基于CT影像的三維重建對頭頸部、胸部、冠狀動脈等大血管、骨骼系統疾病的診斷價值較高。但是，CT掃描輻射劑量較普通X射線檢查大，故懷孕婦女不能做CT檢查。
（二）基于MRI影像的三維重建
MRI（Magnetic Resonance Imaging），全稱為磁共振成像，是利用磁共振現象從人體中獲得電磁信號，并重建出人體信息。MRI不會產生輻射，可以得到任何方向的斷層圖像。
基于MRI圖像的三維重建對軟組織滑膜、血管、神經、肌肉、肌腱、韌帶、和透明軟骨的分辨率高，在腦部檢查中有著不可替代的作用。但是，MRI掃描用時較長，并且會產生巨大磁場，所以裝有心臟起搏器等金屬設備的患者不能做MRI檢查；監護儀器和搶救器材也無法帶入MRI檢查室，限制了危重病人的檢查。
（三）基于超聲影像的三維重建
超聲成像（Ultrasonography）使用超聲波穿透人體，當聲波遇到人體組織時會產生反射波，通過計算反射波成像。三維超聲系統可使用一體化的容積探頭，同時產生多個超聲斷層圖像，通過軟件計算即可重建三維模型。
相較于CT和MRI，超聲成像成本低，無強磁場和電離輻射，在診斷用功率范圍內對人體無傷害，可經常性反復使用。另外，超聲成像刷新速率高，可提供實時動態影像。目前，三維超聲多用于心臟、消化系統、泌尿系統以及產科檢查，但對腸道等含氣較多的器官診斷準確率會降低。
（四）相關技術
基于醫學影像的三維重建技術主要涵蓋圖像分割和三維重建兩部分內容。
1. 圖像分割（Image Segmentation）
圖像分割是一個根據區域的相似性與特征把圖像分割成若干區域的過程。醫學圖像分割的目的就是把感興趣的區域提取并顯示出來，并使其盡可能地接近解剖結果，為臨床診療和病理學研究提供可靠的依據。典型的圖像分割方法包括：閾值法、邊緣檢測法、區域法、聚類法和與特定理論結合的算法。
2. 三維重建（3D Reconstruction）

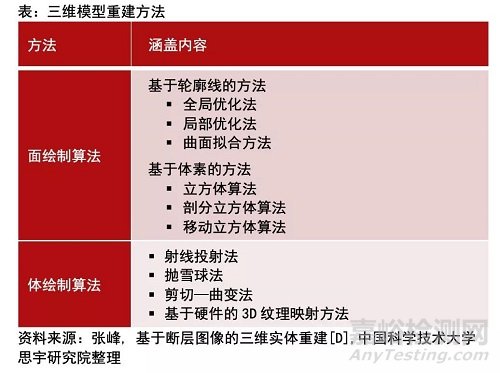

醫學的三維模型重建是對三維空間數據場的可視化，?；趦深愃惴ㄩ_展：
面繪制算法（Surface Rendering）
面繪制算法首先需在三維空間數據場中構造出曲面、多邊形平面等幾何圖元，然后再用計算機圖形學技術實現畫面繪制。面繪制算法發展已經比較成熟，主要可以分為基于輪廓線和基于體素兩類方法。
體繪制算法（Volume Rendering）
體繪制算法不構造幾何圖元，在為每個體素賦予顏色和阻光度，并考慮其對光線的透射、發射和反射作用后，直接由三維空間數據場生成屏幕顯示的二維圖像，可分為投射、消隱、渲染和合成四個步驟。由于體繪制技術沒有構造中間幾何曲面或?qū)嶓w，因此只適用于可視化顯示，無法將其轉化為實體模型。
手術路徑規劃與模擬系統
根據患者病灶處的影像，醫生結合病理學和解剖學知識和經驗進行手術規劃，包括手術方法、手術流程、手術切口和路徑等，形成手術方案。使用傳統二維斷層圖像，嚴重依賴醫生經驗判斷病灶位置和評估手術風險，對手術的準確性和安全性存在一定制約。
通過三維模型重建，可為醫生提供更直觀、更精準的病灶位置、空間解剖結構、形態和容積等信息，醫生可任意旋轉、剖切和測量三維模型，獲得更多信息，作為手術規劃的重要參考。
完成手術規劃后，一方面，將手術方案輸入計算機，在軟件中建立虛擬手術環境并模擬手術過程，更精確的修正切除范圍、切除路徑、切口位置等。這樣可預知手術的要點與難點、明確規避的血管與神經、評估術后的效果，提高手術的預見性，減少術中的探查時間，提高手術準確性。
另一方面，將手術規劃輸入人機交互的虛擬現實系統，醫生通過操作桿控制虛擬環境中的手術器械，完成探查、切除和縫合等手術流程，可用于手術的訓練與教學，對完善手術方案、降低失誤率和提高安全性有重要意義。
（一）虛擬現實技術（Virtual Reality，VR）
虛擬現實技術利用計算機生成一種模擬環境，是一種可使用戶沉浸其中的交互式三維動態視景和行為系統仿真環境。通過患者的三維模型重建和虛擬手術環境，醫生通過交互設備即可在虛擬環境中開展與實際手術非常接近的模擬手術，達到訓練和教學目的。
瑞士巴塞爾大學（University of Basel）研發出的SpectoVive系統，可三維重建病灶模型，加快渲染速度以使VR佩戴者不會眩暈（至少180幀/秒，即單眼90幀/秒）。手術醫生可在虛擬環境中直接觀測實時3D影像，制定合理的手術方案。另外，該系統還可進行流體陰影渲染（例如血液和組織液），創建更逼真的環境。醫生可在VR環境中隨意放大和多角度查看骨骼模型，同時對比常規CT圖像，制訂手術計劃。
（二）觸覺（Haptic Feedback）
可在VR交互裝置上安裝觸覺反饋，以模擬VR環境中手術器械觸碰不同組織時的觸感，例如對不同介質穿刺時所遇阻力不同，使模擬更準確，給使用者更逼真的感受。
英國的Fundamental VR公司在建立膝關節手術虛擬手術環境的基礎上，通過操作桿為使用者提供觸覺反饋。操作桿的末端裝有一直觸筆，移動觸筆時虛擬場景中的注射器也隨之移動，在針頭觸及肌肉、脂肪、骨膜、骨頭和關節囊時，機械臂會為使用者帶來不同的阻力。該系統可讓醫學生充分訓練，減小實際操作時的風險。
（三）3D打印（3D Printing）
3D打印是快速成型技術的一種，以三維模型為基礎，運用金屬粉末或塑料通過逐層打印構造實體。以術前的三維重建模型為基礎，采用3D打印可以將模型實物化，方便醫生觀察和討論病情，方便與家屬溝通治療方案。例如，在人工髖關節置換術中，使用患者CT影像三維重建髖關節模型，并3D打印出實體。醫生可在術中快速確定髖臼的定位和損傷，以及髖臼螺釘?shù)娜脶斘恢?、角度、長度等，提高手術精確度和效率。
來源：MedRobot
