主要針對動力電池在不同溫度下（-5 ℃、-20 ℃、25 ℃、45 ℃）快速充電特性，設計了試驗方案，統計了不同溫度下的充電情況，分析了溫度對鋰離子動力電池快速充電的影響，得出溫度越低或越高、SOC越高，電池充電電流越?。幌鄬?duì)于低溫和常溫，高溫對快充的影響最大，可為鋰離子動力電池快速充電策略的改進提供指導。



隨著石油能源短缺及鋰離子電池技術的大力發展，作為電動汽車核心部件之一的鋰離子動力電池一直是各國研究的重點。對充電方法的研究是目前電池主要的領域之一，目前的充電方法有常規充電（慢充）和快速充電。常規的充電是使用小電流恒流充電，周期為6-8h，快速充電使用大電流充電，可極大的縮短充電時間，周期一般在1-3h。影響電池充電特性的因素主要有溫度、充電電流、充電截止電壓等，其中溫度包括外界溫度和電池內部溫度，即外界溫度會影響電池的充電特性，同時在電池充電過程中，其內部的化學反應會引起電池內部溫度變化，而內部溫度的變化又影響電池的性能，因此，認識溫度對電池快充特性的影響是十分必要。



充電工作原理



動力電池系統即能量存儲裝置，由電池單體（刀片電芯）或模組、高壓電路、低壓電路電池、管理系統（battery managementsystem, BMS）及機械總成等組成。電池管理系統通過與車載充電機或非車載充電機的實時通信或其他信號交互方式實行對充電過程的管理和控制，同時具有監測電池內部的電流、溫度、荷電狀態（State of Charge,SOC）等參數的功能。SOC是電池剩余電量與其額定（標稱）電量的百分比，指電池中剩余電荷的可用狀態。

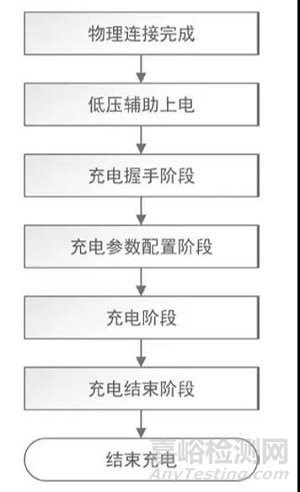

完整的電池充電流程過程包括6個階段，如圖1。在充電過程中，電池管理系統向充電機發送充電指令，充電機根據充電指令來調整充電電流以保證充電過程正常進行。電池管理系統根據充電過程的故障監控是否正常、電池狀態（單體電壓和溫度）是否達到電池管理系統自身設定的充電截止條件以及是否收到充電機中止充電報文來判斷是否結束充電。





圖1 充電流程圖



試驗方案



01試驗對象



本文研究的試驗對象是2套磷酸鐵鋰型動力電池系統（分別編號為1#、2#），額定電壓318 V，額定容量82 Ah（25 ℃，1C），電池管理系統：設計商為安徽貴博新能源科技有限公司，版本號為S51EV_CANLIST-UPPER；一體式直流充電機（快充樁）：制造商為深圳市核達中遠通電源技術有限公司，型號為VPS750160/15K，具有兩個快充通道；溫度箱：制造商為廣州五所環境儀器設備有限公司，型號為EW29065P12WBF。



02試驗步驟

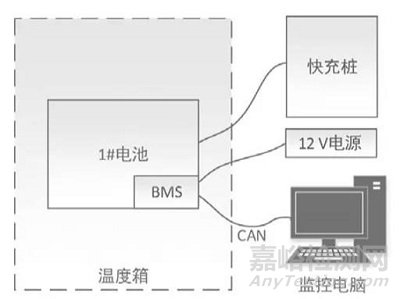

本試驗方案選擇四個溫度點進行測試：高溫（45 ℃）、常溫（25 ℃）、低溫（-5 ℃、-20 ℃）。提供低壓放電回路閉合所需的12 V直流穩壓電源，監測上位機向電池管理系統發送行駛模擬指令，放電回路繼電器閉合。試驗主要步驟如下，試驗框圖見圖2所示（以1#電池示例）：



1）試驗前對動力電池進行標準放電（放空）；



2）將動力電池放入溫度箱中，并按照要求與快充樁、監控電腦連接；



3）溫度箱開機，調節溫度箱溫度至-5 ℃，動力電池在非工作狀態下保持，使其內部的平均溫度在-5 ℃；



4）按照快充低壓線束定義，將電池快充點火正、負，快充環路互鎖信號、快充CAN-H、CAN-L信號正確連接；



5）插入充電槍，啟動快充樁進行快充，至充滿電；



6）標準放電（放空）；



7）調節溫度箱溫度至-20 ℃、45 ℃、25 ℃，并分別重復步驟3）-5）；



注：a）標準放電（放空）：以82 A（1C）放電至240 V（或有單串電壓2.75 V保護）截止；b）充滿：充電至最大單體電壓≥4.25 V截止。





圖2  試驗結構框圖



結果分析



在對電池充入相同的電量下，為減少快速充電的時間，應增大充電電流。通過對試驗數據的處理、分析，不同溫度下鋰離子動力電池的快充曲線見圖3所示，2個電池在每個溫度點的充電電流均出現階梯性變化。



低溫下（-20 ℃、-5 ℃）充電電流變化趨勢是小→大→小，在低溫初始段，電池內部的溫度（單體最高溫度）較低，隨著充電繼續進行，電池內部溫度逐步升高，在常溫20 ℃左右，充電電流達到最大（100 A），當電池內部溫度達到30 ℃左右時，充電電流再次降低，此時電池SOC已達到90%，隨后充電電流再逐步減少直至充滿。



常溫（25 ℃）和高溫（45 ℃）時充電電流變化趨勢均是大→小，常溫初始段的電流達（100 A），當電池內部溫度達到40 ℃左右時，充電電流降低至65 A，在電池SOC充至90%時，此時電池內部溫度為44 ℃左右，充電電流再逐步減少至充滿。



高溫初始段，電池內部的溫度較高，此時初始充電電流相對常溫較小，充電電流為50 A左右，隨著電池內部溫度逐步升高，充電電流逐步降低，當電池SOC充至90%，充電電流降至最小，此時電池內部溫度達到54 ℃，隨后電池以最小電流充電至充滿。



以上分析可得，鋰離子動力電池在不同溫度下的充電電流與電池內部溫度和電池當前SOC有關。電池內部溫度越低、SOC越高，電池充電電流越??；電池溫度過高，存在安全隱患，因此電池的充電電流也會降低。

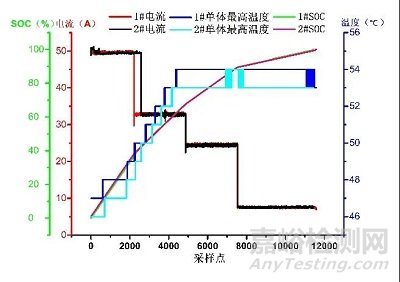

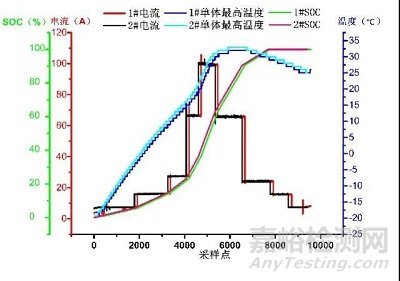

      （a）-20 ℃





 （b） -5 ℃





（c）25 ℃





（d）45 ℃



圖3  不同溫度下電池充電曲線

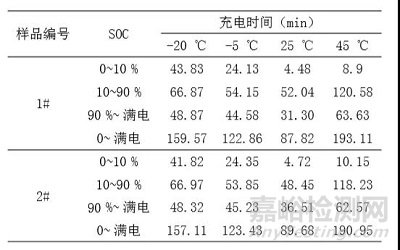

各個溫度下2個電池充電時間見表1所示。在常溫下，從0%SOC~100%SOC該電池快速充電耗時約1.5 h，達到了快速充電目的。對比1#、2#電池每個溫度條件下的充電時間發現，常溫25 ℃下的充電時間整體最短，低溫次之，高溫的快充時間最長，說明高溫對快充的影響最大，即溫度越高，快充時間越長。



表1  不同溫度下鋰離子動力電池快充時間





結束語



本文主要針對高溫、低溫、常溫下鋰離子動力電池的快速充電特性進行了試驗方案設計，經過試驗數據分析，得出以下幾點結論，可為鋰離子動力電池快速充電策略的改進提供指導：



1）電池充電電流受溫度影響，溫度越低、越高，電流均越??；

2）電池充電電流受電池當前SOC影響，SOC越高，電流越小；

3）相對于低溫和常溫，高溫對快充的影響最大。



引用本文：



蔡國輝，董田，李揚，李翔，鄭昆.不同溫度下鋰離子動力電池快速充電特性[J].環境技術，2021，(S1):59-61+66.

專家簡介：蔡國輝，工業和信息化部電子第五研究所蕪湖實驗室,男，碩士，助理工程師，研究方向：新能源動力電池研究。

鄭昆，廣州五所環境儀器有限公司,男，碩士，工程師，研究方向：高端可靠性環境試驗設備研發。
