【失效分析】飲水機水泵死機



背景：客戶反饋其生產的一款飲水機中的水泵使用一段時間后功能失效，不良率約為4%。失效現象不穩定，經客戶排查，為主板功能失效。故委托實驗室進行失效分析，找到失效原因。



分析結果：



1．通過電測、電容重焊以及高溫高濕實驗，發現不良與主板表面離子遷移有關。



2．表面成分測試發現不良主板表面僅殘留助焊劑，未發現異常元素。



3．該水泵所使用的錫膏未通過絕緣阻抗測試，錫膏助焊劑殘留物造成離子遷移發生。



失效癥狀：水泵死機



失效形式：離子遷移



失效機理：水泵使用的錫膏未通過絕緣阻抗測試。產品在使用過程中，處于長期通電（5V）狀態，易發生離子遷移。當轉子被卡住時電流達90mA，更加惡化



改善建議：清洗主板，降低表面離子殘留；更換抗絕緣劣化性能更好的錫膏



1. 問題描述



客戶反饋其生產的一款飲水機中的水泵使用一段時間后功能失效，不良率約為4%。部分不良品放一段時間（空氣中常溫環境下）或加熱、敲打、去除塑封再測試，產品功能均可恢復正常。經客戶排查，為主板功能失效，部分功能無法恢復的不良品，其R9，C1或R9，C2，或R7或R10兩端阻值變小，故需重點分析。



2. 不良現象確認



（1）將樣品接入5V直流電，不良品1#無反應撥動轉子亦無法運轉，不良品2#、3#需要撥動才能運轉且不穩定，良品可穩定轉動。



（2）萬用表量測不良品1#的R9和C2兩端阻值，為5.1Ω。理論值為5kΩ。



（3）板面有較多助焊劑殘留。





3. 測試結果



3.1電性量測與失效組件排查



將不良品1#通電，利用OPTO Thermal紅外熱成像顯微鏡觀察整板的發熱狀況，并對元器件進行熱點偵測，確認失效位置。

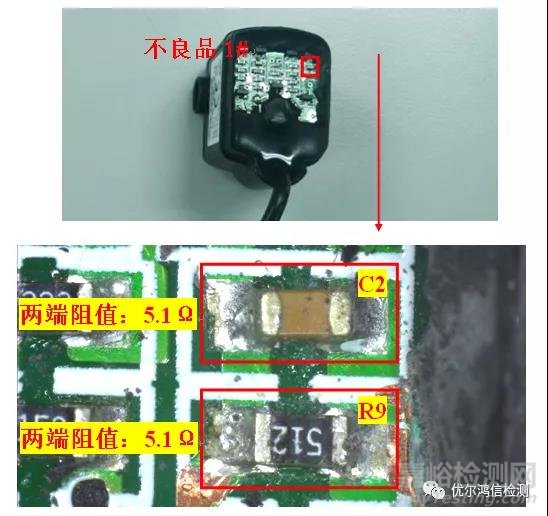

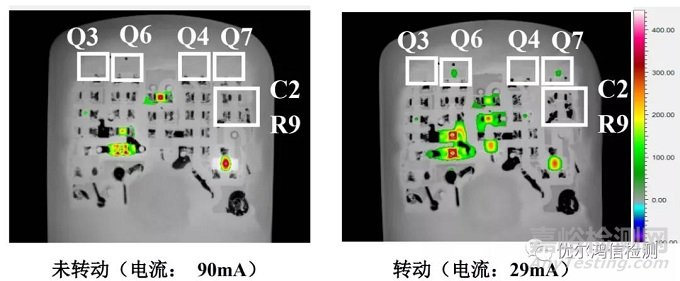

1） 將未轉動的不良品1#接入5V電源進行熱點偵測，發現頂部一排的晶體管未工作。C2和R9處于短路狀態。



2） 將電容C2用熱風槍取下，量測電容阻值，無短路現象。將取下的電容重新焊在不良品的PCB板上。用萬用表測量C2和R9兩端阻值，短路現象消失，阻值約為4.68kΩ。將水泵接入5V電源，水泵可運轉，電流約為29mA。水泵負載電流規格為35±6mA。



綜合客戶所述不良現象及實驗結果，不良符合離子遷移枝晶形成初期導致不穩定短路的特征，所以推測樣品不良與主板表面的離子遷移有關。



3.2模擬實驗



l   電容重焊后恢復正常樣品（1#）



將恢復正常的樣品1#懸掛在高溫高濕環境下：



（1）   接入5V電源，持續通電約72h，未發現異常。

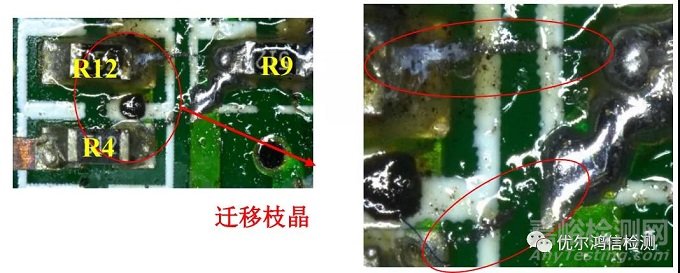

（2）人為使轉子卡住，模擬樣品未工作時的大電流狀態。約42h后，撥動轉子，樣品無法運轉，量測C2和R9兩端阻值，再次短路。顯微鏡下查看，在R9附近發現離子遷移形成的枝晶。





3.3 表面成分測試



對1#不良品PCB表面進行成分測試，發現板面有助焊劑殘留（C、O、Sn），未發現異常元素（Ti來自黑色塑封膠，Si、S元素來自于綠色阻焊）。



3.4 驗證實驗



l   錫膏絕緣阻抗測試



將產品所使用的錫膏進行絕緣阻抗測試，驗證錫膏殘留物在高溫高濕環境的抵抗絕緣劣化性能。

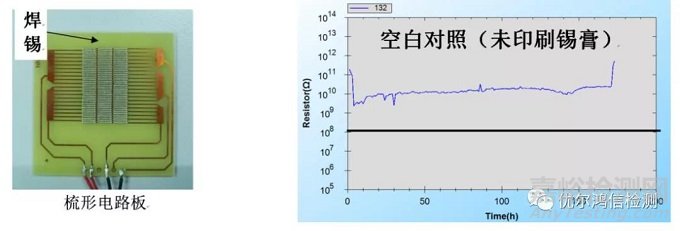

在中溫高濕（40℃，93%濕度）環境下，施加于標準片正負極間固定電壓（100V），量測標準片正負極間在不同時間點的電阻值（共168h），從而判定錫膏的絕緣劣化傾向性能。電阻＜108Ω為失效。以下為絕緣阻抗測試曲線：

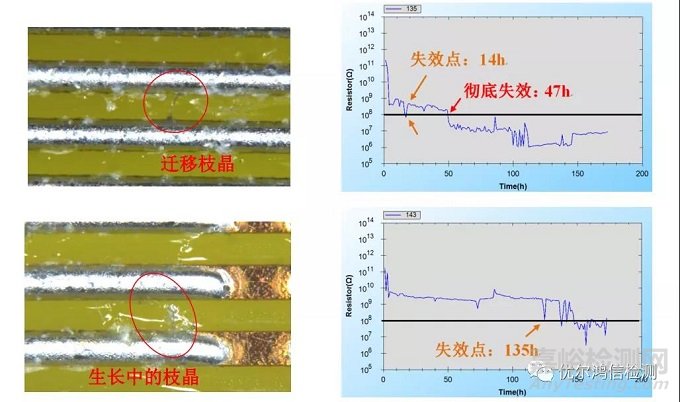

實驗結果顯示該錫膏未通過絕緣阻抗測試（參照JIS Z 3197:2012），在測試板發現有離子遷移造成的枝晶存在，已經短路。



4. 結論與建議：



4.1結論：



1．通過電測、電容重焊以及高溫高濕實驗，發現不良與主板表面離子遷移有關。



2．表面成分測試發現不良主板表面僅殘留助焊劑，未發現異常元素。



3．該水泵所使用的錫膏未通過絕緣阻抗測試。錫膏助焊劑殘留物造成離子遷移發生。



該水泵使用的錫膏未通過絕緣阻抗測試。產品在使用過程中，處于長期通電（5V）狀態，易發生離子遷移。當轉子被卡住時電流達90mA，更加惡化。



4.2建議：



1．清洗主板，降低表面離子殘留。



2．更換抗絕緣劣化性能更好的錫膏，需符合相關國際標準。
