摘要



      對兩只塑封器件開封后進行內部目檢，發現一只樣品存在金屬層損傷缺陷，另一只樣品芯片表面有大量多余物。



      利用掃描電鏡和能譜儀對缺陷部位和多余物進一步進行形貌觀察和元素成分分析，結果表明金屬層損傷部位有導電銀漿殘留物，損傷形貌明顯為壓應力造成，而芯片表面的大量多余物也含有導電銀漿殘留物，呈扁平狀，局部區域有鈍化層被壓碎的形貌特征。



     根據微電子塑封封裝工藝流程進行分析，認為芯片損傷機理為：粘接工藝控制不良導致導電銀漿在芯片上殘留，環氧塑封料固化過程中收縮產生的壓應力通過銀漿殘留物將芯片金屬層和鈍化層壓碎。



引言



      隨著可靠性的提高，塑封器件逐步應用于航天、航空等高可靠性領域。為提高塑封器件的使用可靠性，一方面，需要生產廠商按設計要求嚴格控制每一道工序；另一方面，需要檢測分析人員對檢測過程、應用過程中發現的問題進行機理性分析，將分析數據反饋到生產廠商以改進工藝。以破壞性物理分析（DPA）、失效分析（FA）為代表的分析技術手段對塑封器件工藝水平的提高發揮了積極作用。



      在塑封微電子器件的制備工藝中，芯片粘接工藝是最重要的環節之一，采用導電銀漿粘接芯片是最常用的粘接工藝之一。相比于傳統錫鉛焊料，導電銀漿具有固化溫度低、較高柔性、更好的熱膨脹系數匹配等方面的優點，更重要的是導電銀漿是綠色環保組裝材料，替代傳統的錫鉛焊料已成為必然趨勢。



      對于導電銀漿或其它粘芯膠的應用而言，文獻常常報道的是熱膨脹系數不匹配在固化過程中引起芯片翹曲，熱循環載荷、熱沖擊和高溫高濕等環境條件對粘接可靠性的影響，導電粒子類型、大小和用量等對粘接可靠性的影響。從失效形式來看，主要有熱應力破壞導致疲勞失效、濕應力導致壽命大大降低、制造過程中產生的空洞和氣泡導致應力集中而大大降低熱疲勞壽命。



      而對于塑封封裝的失效，國內外文獻更多的報道是回流焊引起的塑封分層、吸潮引起的塑封開裂、芯片粘接失效、爆米花效應等常見問題。



      這些常見問題的報道，能引起生產廠商的重視，并改進工藝以提高塑封器件的可靠性。然而，一些不常見的問題卻因?yàn)槲墨I(xiàn)鮮有報道，容易受到忽視。在對某批次塑封器件進行DPA內部目檢的過程中，發現抽檢的兩只樣品芯片表面均有不同程度的多余物，并伴隨不同程度的芯片損傷。



      利用掃描電鏡和能譜儀對損傷部位的形貌、元素成分進行了分析，發現損傷部位存在不同程度的導電銀漿殘留物沾污，對沾污的來源及其對芯片損傷的機理進行了分析，并通過形貌對比分析，排除了開封過程引入損傷的可能性。結果對生產廠商重視相關工藝環節具有一定的參考價值。



1、試驗



      利用發煙硝酸在85℃去除塑封料后，對兩只塑封器件進行DPA檢測的內部目檢項目，在顯微鏡放大倍數50～200倍的條件下檢查芯片表面形貌，發現兩只樣品分別存在金屬層損傷缺陷（1號樣品）和多余物缺陷（2號樣品），分別依據GJB548B方法2010.13.1.1.1a條和3.2.5a條缺陷判據判定不合格，見圖1。



      為進一步分析缺陷的形成機理，將兩只塑封器件鍍金后，利用掃描電鏡對缺陷部位進行背散射電子成像，以了解成分襯度，用能譜儀對缺陷部位進行元素分析，以了解缺陷部位的元素分布情況。





2、 結果與討論



2.1 缺陷部位形貌及元素分布分析

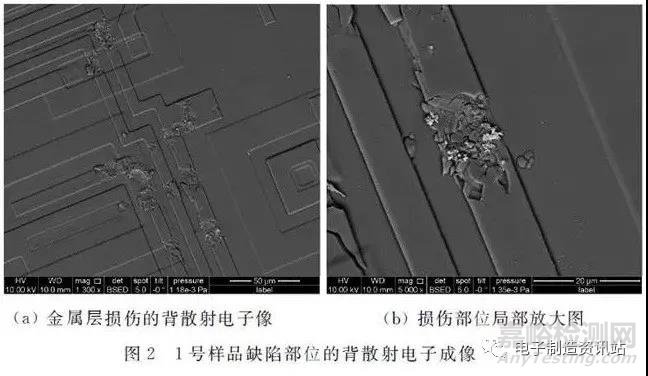

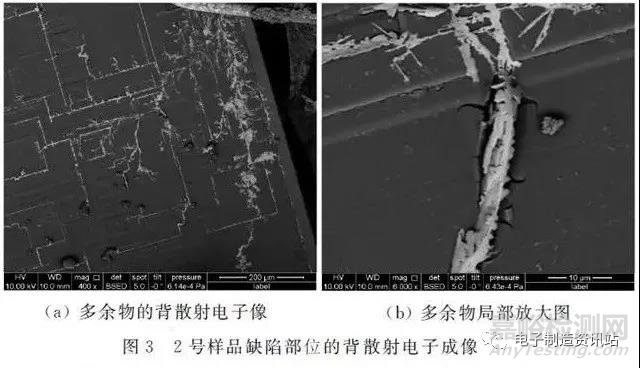

      分別對1號、2號樣品進行背散射電子成像，結果如圖2、圖3所示，可以發現在1號樣品損傷部位有亮色物質，而2號樣品的多余物也呈亮色。



     背散射電子成像的基本原理是利用高能電子束與樣品內部的原子核作用，“反彈”回電子，探測器收集后進行成像，原子序數越大，原子核就越大，“反彈”的電子就越多，信號也就越強，在圖像上就會體現出較亮的特征，因此，背散射電子像最能反應樣品表面的成分襯度。



      對于Si基半導體器件而言，正常情況下，芯片表面含有的元素主要為N、O、Al、Si，其中N和O分別與Si結合形成玻璃鈍化層Si3N4和鈍化層SiO2，并沉積于除鍵合區外的整塊芯片上，而Al和Si的原子序數分別為13和14，相差很小，因此，背散射電子像也無法體現出成分襯度。



      從圖2、圖3也可以看出，在芯片的正常區域無明顯的成分襯度，而在缺陷部位存在的亮色物質說明了缺陷部位引入了原子序數明顯大于芯片表面正常元素的物質。

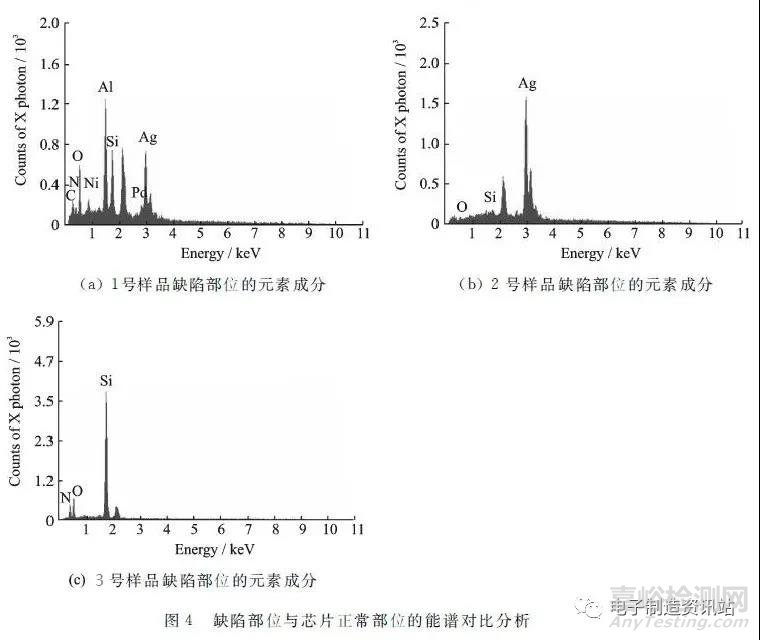

      對亮色物質進行能譜分析，并與芯片表面正常部位進行對比，結果如圖4所示，可以發現亮色物質明顯含有Ａｇ元素。





2.2 缺陷形成機理分析

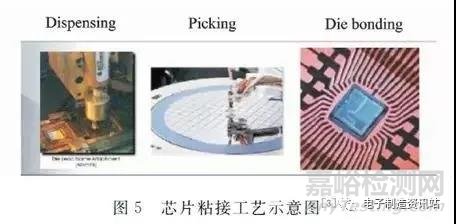

      從硅基半導體塑封器件的工藝流程分析，產生Ag元素的環節只可能是粘接工藝。文獻報道了采用導電銀漿粘接芯片的工藝流程為：首先利用點膠設備將銀漿分配到引線框架或基板上，然后利用真空吸嘴將藍膜上的芯片拾取起來并放置在基板上點膠部位，最后進行烘烤固化，如圖5所示。



      在該粘接工藝過程中，如果點膠過程控制不好，就會出現拖尾現象，致使在基板上的銀漿材料過多，利用真空吸嘴將芯片放置在點膠部位時，會有一定的壓力，致使下層的銀漿溢出到芯片表面，且還有可能會沾污真空吸嘴，拾取下一個芯片時，銀漿就會殘留在芯片表面。





      經過打線鍵合工藝后，芯片將被送入塑封封裝模具的型腔中進行環氧灌封，然后固化。在環氧固化過程中，必然會收縮產生一定的應力，且由于環氧塑封料、芯片、引線框架之間熱膨脹系數不匹配，在后期環境試驗或在自然環境下貯存中均會產生一定的應力。

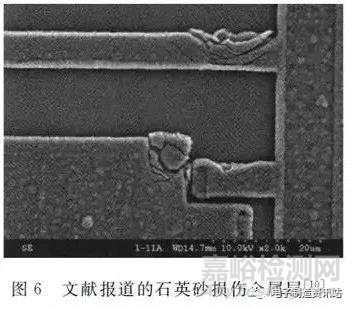

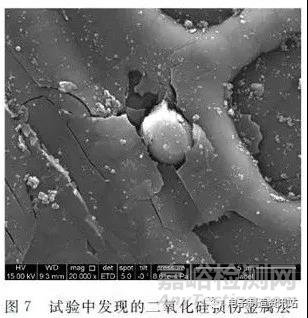

      相關文獻報道了環氧固化過程中產生應力導致硅芯片破裂、石英砂損傷金屬化布線等情況，見圖6。在日常DPA檢測中，也發現了類似的二氧化硅顆粒損傷金屬層的情況，見圖7。將圖6、圖7與圖2（b）對比，可以發現金屬層損傷的形態基本一致，都存在明顯受到擠壓后碎裂狀形態。



      另外，從圖3（b）可以看出，銀漿明顯壓破了鈍化層，進一步說明了芯片表面上的銀漿受到的壓應力狀態，而這種壓應力的產生應是來源于環氧固化收縮。







      通過以上結果，可以分析塑封器件芯片損傷的機理為：粘接工藝控制不良，導致銀漿多余物殘留于芯片表面，在環氧塑封料固化過程中，由于收縮產生壓應力，壓應力通過芯片表面殘留的銀漿將金屬層和鈍化層損傷。



      根據芯片損傷機理分析結果，對于生產廠商來說，有必要加強粘接工藝的控制，可以從點膠內徑、時間、壓力等影響點膠性能的主要參數入手，通過優化平衡參數，控制好該道工藝；



      此外，在環氧灌封前，加強目檢環節也是必要的措施，根據GJB548B方法2010-3.2.3的要求，剔除“安裝材料延伸至芯片頂部”的不合格品，然后再進行環氧灌封，可以避免銀漿粘污芯片，從而進一步保障塑封器件的使用可靠性。



2.3 開封過程引入問題的排除

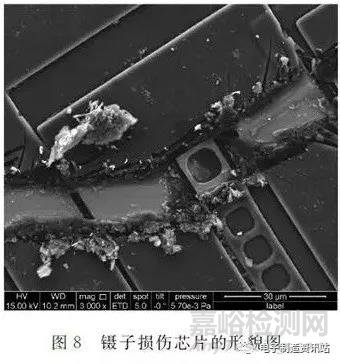

      在開封過程中，鑷子在夾放芯片時，鑷子的尖端如果不慎碰到芯片是有可能造成損傷的，為了排除開封過程損傷芯片的可能性，將鑷子損傷的芯片進行掃描電鏡成像，形貌如圖8所示。



      將圖8與圖2進行對比，可以發現鑷子損傷芯片的形貌有路徑，損傷部位沒有碎裂狀的形貌，而圖2體現出來的形貌則是碎裂狀，因此，對于1號樣品芯片表面存在的金屬層損傷可以排除是開封過程引入的。





3、 結論



      利用DPA檢測技術對兩只塑封器件進行了內部目檢，發現兩只器件均存在GJB548B規定的標準缺陷，為不合格品。



      利用掃描電鏡和能譜技術，并結合工藝環節，對缺陷形成的機理進行了分析，結果表明粘接工藝控制不良造成兩只器件存在不同程度的導電銀漿沾污，環氧固化過程中，由于環氧料收縮產生應力，通過沾污物將芯片表面的金屬層和鈍化層壓碎。分析結果對生產廠商重視粘接工藝環節有一定的參考價值。
