在整車正面碰撞開發過程中，作者對臺車系統試驗方法進行了策劃研究；通過臺車系統試驗驗證整車正面碰撞結構的合理性；借助試驗結果診斷識別前期結構設計存在的缺陷，并通過仿真手段對試驗結果進行對標，還原問題現象，診斷問題原因，提出優化方案，支持M1造車及相應的整車正面碰撞試驗；后期M1整車正面碰撞試驗結果表明，通過臺車試驗方案診斷識別出的前期結構存在的缺陷，在整車中均已有效解決，得到的臺車系統試驗方法的成功經驗值得推廣。



在經濟飛速發展的今天，汽車工業也得到迅猛發展。汽車成為人們?nèi)粘＝煌üぞ叩闹匾M成部分，給人們的物質生產活動帶來了極大便利，同時交通事故也導致了很多不幸，降低交通安全事故是汽車工業的一項重要課題，汽車安全法規的要求也是越來越高，如中國汽車技術研究中心（天津）對C-NCAP管理規則已經進行了多次的升級。



自安全帶發明使用以來，汽車安全性能得到了極大改善。在整車開發過程中，汽車碰撞安全性能也已經成為汽車的關鍵性能之一。汽車的安全性能主要取決于車身結構及約束系統的綜合性能，車身前結構良好的吸收碰撞能量，乘員艙保證足夠生存空間，約束系統良好束縛人體，有效降低乘員傷害，從而提升車輛的碰撞安全性能。



整車正面全寬碰撞性能作為汽車碰撞安全性能的重要組成部分，在開發的初期階段就需要做好架構策略保障性能達成，而前期較好的手段一般是通過仿真驅動設計，有效的邊界條件輸入有助于仿真部門更好的提升仿真精度，診斷設計中存在的問題，這樣必備試驗將不可缺少。在開發過程中，考慮到開發周期及開發成本問題，一般會設計一些零部件試驗及臺車系統試驗驗證前期結構設計的合理性，臺車系統試驗策劃是否成功將顯得尤為重要。



正面碰撞車體耐撞性基本要求



車體是在碰撞事故中保護乘員的第一道屏障，在碰撞事故發生后，車體需要盡可能吸收碰撞能量，同時保障乘員生存空間來達到保護乘員的效果。



  車體耐撞性的總體設計原則需遵循以下兩點要求：



1）車身前端結構要能實現較好的吸能及載荷傳遞，得到較好的車體加速度。



2）乘員艙有合適的剛度支撐前端結構變形模式實現。



要實現以上要求，關鍵在吸能結構變形模式的設計。本文采用的變形模式為：碰撞前期實現充分壓潰盡快提升前期吸能，中后期折彎變形充分利用碰撞空間同時達到載荷卸載的目的。



臺車系統試驗的目的就是要提前驗證吸能結構是否達到以上要求。



臺車系統試驗方法策劃



在整車開發過程中，為縮短開發周期降低開發成本，在車身設計階段，需要對車身關鍵結構進行系統性驗證，盡早發現開發中的結構缺陷。而開發過程中，車身骨架是汽車架構的基礎，一般開發流程為先開發下車體，后開發上車體，下車體結構是否合理直接決定整車的安全性能。而下車體一般是長周期件，涉及的周期長、成本高、工藝復雜。簡易的臺車試驗，不僅能及早進行試驗、診斷設計中存在的問題，同時還可以兼顧試驗成本，方法成功后可以進行較好的推廣，便于后續車型開發。



基于開發過程中的現實問題，提供整個白車身將顯得成本高昂，制造周期也較長，這樣勢必增加開發成本及周期，簡易的樣件是便于進行系統試驗的基礎。



本文設計的試驗方法需遵循以下原則：樣件簡單、試驗方法簡單、方法值得推廣。



本文所述的樣件主要包括：下車體前結構、副車架、不需要車身側圍和中后段結構，符合樣件簡單的原則。

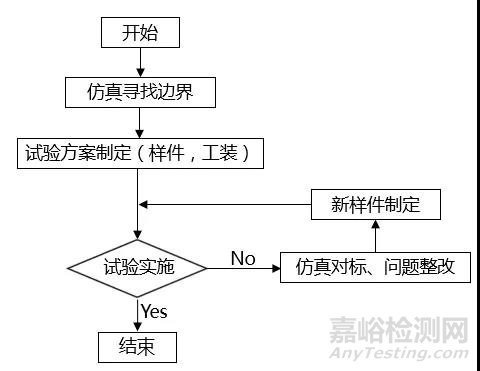

基于以上原則設計如圖1所示試驗程序：





圖1 試驗程序



臺車系統試驗問題分析



01.試驗問題概述



根據試驗程序制定的具體試驗方案進行試驗，通過這組臺車試驗發現以下問題。

1）主吸能盒變形問題

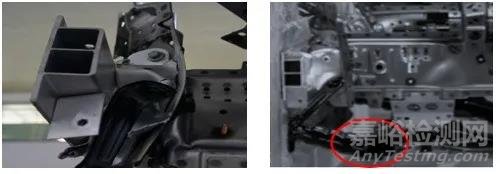

主吸能盒壓潰不充分，且出現撕裂現象，容易導致縱梁前端不穩定及前端總體吸能減少，整車加速度后期壓力較大，如圖2（a）所示。



2）副吸能盒變形



副吸能盒根部不穩定，碰撞過程前期已經折彎，在碰撞過程中后期容易導致前端吸能結構變形不穩定，如圖2（b）所示。





（a）吸能盒變形；          （b）副吸能盒變形



圖2 吸能盒&副吸能盒變形



3）縱梁變形



縱梁中部還未折彎，根部先折彎，未達到設計效果，這種變形模式會直接導致乘員艙侵入量過大，影響乘員生存空間，如圖3（a）所示。



4）乘員艙變形



乘員艙侵入量過大，會影響乘員的生存空間，導致乘員傷害增大，不滿足法規要求，產品無法上市銷售，如圖3(b)所示。





（a）縱梁變形；          （b）乘員艙變形



圖3 縱梁變形&乘員艙變形



02.仿真分析



針對第一次試驗中出現的問題，為了節約成本，提高第二次試驗的有效性，根據試驗現象校正仿真模型，然后對問題原因進行診斷，在此基礎上進行優化，根據優化結果定制后續試驗所需的樣件。



1）仿真模型校正



   根據試驗過程出現的失效形式、樣件變形模式、B柱加速度校正仿真模型。試驗變形&仿真變形如圖4所示，兩者對比仿真表現與試驗比較接近，模型精度可靠。





（a）試驗變形；          （b）仿真變形



圖4 試驗變形&仿真變形



2）問題優化



造成乘員艙侵入量過大主要原因是縱梁中后段未有效折彎，同時根部支撐較弱導致。



針對乘員艙侵入問題，解決吸能盒壓潰及縱梁折彎問題即可，改進辦法主要有：



①改善前部結構，優化主副吸能盒的壓潰性能，提升前端穩定性。



②優化折彎區域結構，使縱梁折彎的穩定性提高，緩解根部壓力。



③加強根部支撐，提升前端結構的穩定性。

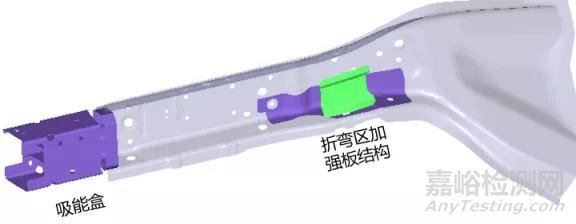

考慮成本重量，以上具體方案如圖5所示：方案包括吸能盒及其前端板、縱梁折彎區加強板的優化。





圖5 優化方案示意圖



3)優化后仿真結果



優化方案實施后，仿真結果如圖6所示：吸能盒完全壓潰后，縱梁N型折彎，縱梁變形符合設計意圖，可以制定新的樣件繼續進行臺車系統試驗驗證方案有效性。





圖6 優化后縱梁變形



4)臺車系統試驗

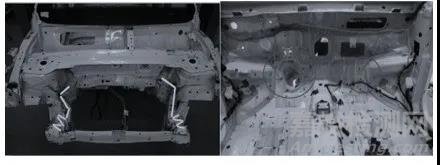

優化方案落實到新樣件后，再次進行臺車系統試驗，試驗結果如圖7所示：吸能盒及縱梁整體變形符合設計要求，縱梁N型折彎，變形模式與仿真相似，可以支持M1造車進行整車試驗。





圖7 縱梁變形



整車試驗



根據臺車系統試驗提出的優化方案落實到M1整車中，進行整車正面碰撞試驗。

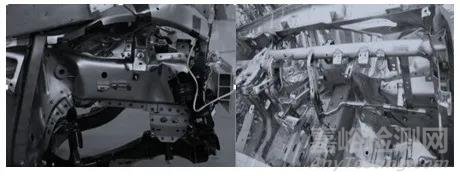

圖8（a）為碰撞后吸能盒及縱梁的整體變形圖。圖中所示：縱梁變形模式實現了前端壓潰，中后段折彎的效果，達到設計意圖。



圖8（b）為整車碰撞后的乘員艙的變形情況，整體侵入量較小，有效保證了乘員的生存空間，完全滿足設計初期定義的目標。





（a）吸能盒及縱梁變形；          （b）乘員艙變形



圖8 整車縱梁&乘員艙變形

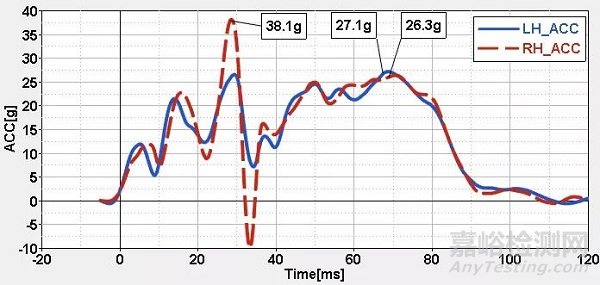

圖9 為碰撞后B柱左右側加速度曲線，該加速整體峰值較低，右側峰值在38.1g但脈寬特別小，滿足設計所設定目標。





圖9 整車正面碰撞縱梁變形

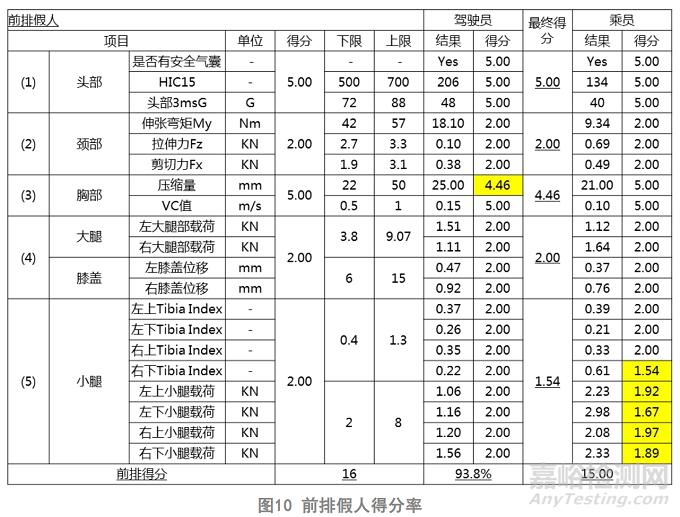

圖10為前排假人各個部位得分情況，總共得分15分，得分率93.8%，完全滿足得分率90%這個目標要求。





圖10 前排假人得分率



小   結



在整車正面碰撞開發程中，本文對臺車系統試驗方法進行了策劃研究；試驗策劃程序可以歸納如下：



1）仿真模型尋找試驗邊界；



2）具體試驗方案制定；



3）定制樣件和工裝進行試驗；



4）試驗問題診斷；



5）仿真模型校正、還原問題現象、診斷問題原因、并對問題進行優化；



6）定制新樣件繼續試驗，直至問題解決。



通過仿真結果與試驗結果進行對標，還原問題現象、診斷問題原因、提出優化方案，支持M1階段造車進行整車正面碰撞試驗；M1車正面碰撞試驗結果表明，通過臺車系統試驗方法診斷識別出的前期結構的設計缺陷，在整車中均已有效解決。



本文所述臺車系統試驗方法可以用于驗證整車正面碰撞結構的合理性；作者得到的臺車系統試驗方法的成功經驗值得推廣。



引用本文：



包國建，楊全凱，吳澤勛，閆高峰，宿學深，童邦榮，王輝.整車正面全寬碰撞臺車系統試驗方法研究[J].環境技術，2021，(S1):67-70.

專家簡介：包國建，男，漢族，碩士，工程師，主要研究方向?yàn)槠嚤粍影踩?/span>
