前言



干法制粒在制藥領域應用廣泛，有將近70年的使用歷史，本文從干法制粒儀器結構、物料可壓性損失、影響干法制粒工藝的因素、干法制粒注意事項等方面對干法制粒工藝過程進行簡單剖析，最后通過FDA于2012年發布的有關仿制藥開發QBD運用實例，對QBD思維在干法制粒工藝中運用的思路進行梳理，加深大家對干法制粒工藝過程的理解。



一、干法制粒介紹



干法制粒是將松散的粉末壓縮團聚，然后將壓實的粉末粉碎制粒使粉末的流動性得到改善的過程，適用于工藝生產如壓片膠囊灌裝等。與濕法制粒相比，干法制粒的優點是在整個工藝過程中無需水或其它機溶劑的參與，對濕、熱敏感的藥物尤為合適。另外，輥壓干法制粒從技術方面來看更容易實現自動化控制，效率高、工藝簡單且更加環保。粉末壓縮方式有輥壓與非輥壓方式，輥壓是制藥行業的主流，其主要優勢是工藝過程連續具有更大的生產能力、粉末對潤滑劑的依賴性小等。一般干法制粒輥壓工藝主要變量有三個：壓力大小、進料螺桿的轉速及輥筒轉速?；旌戏勰┲袑亯河绊戄^大的輔料主要有兩種：粘合劑與潤滑劑。



輥壓結構如下圖1，物料輥壓過程分三個區域：1進料區，物料所受壓力較?。?壓縮區，物料所受壓力高且物料顆粒產生塑性形變；3出料區，壓實的物料呈條帶狀薄片排出。輥壓過程需要充足的粉末進入輥輪間隙以保證工藝的連續進行，在整個壓制過程中為保證不漏粉輥輪區需要一定的密封措施，為保證制備顆粒的均勻性輥壓力要盡可能穩定。





圖1，輥壓結構圖，及物料壓制不同區域



不同廠家設計的儀器設備會有一定差異，如物料進入輥筒方向（如下圖2所示），輥筒表面的設計有光滑、凹槽或口袋等形式，另外密封系統、輥筒大小、輥筒寬度及進料系統（重力進料或強制進料）等也會有一定差異。





圖2，輥進料的三種方式



二、影響干法制粒工藝的因素



物料含水量的影響。物料的含水量影響物料的形變與拉伸強度，從而影響片劑的可壓性。因此在干法制粒工藝過程中，即使是相同的物料也要嚴格控制水分含量。



潤滑劑的影響。潤滑劑的加入會影響一些物料的可壓性，潤滑劑的加入量及加入方式是影響片劑可壓性最重要的兩個方面，另外，相同潤滑劑的晶型與比表面積同樣會影響混合物料的可壓性。



粘合劑的影響。粘合劑可以補償顆粒硬度損失、減少干法制粒過程中細粉的量及確保片劑的拉伸強度。Mangal等人對比了八種不同粘合劑在干法制粒過程中的影響，其中六種粘合劑結構與纖維素相關，兩種與聚維酮相關，結果表明不同的粘合劑對顆粒粒度分布與片拉伸強度的影響不同，正確的選擇粘合劑對干法制粒工藝較為重要，特別是對于脆性的API物料，粒度分布是粘合劑的一個關鍵物料屬性，另外研究還表明片劑的掉蓋現象與粘合劑的用量緊密相關。



輥筒壓力的影響。當輥筒壓力較低時，對于相同的物料損失的可壓性差別很小，但是當滾筒壓力較大時，相同物料的可壓性損失就會很大。在較低壓力下制備得到的顆粒孔隙較多，在壓片時顆粒更容易破裂，因此可壓性高。結合輥壓結構（圖1），相同屬性的物料在不同區域所受壓力也不同，壓力單位很難準確反應擠壓過程中物料實際所受壓力情況，因此，通常以輸出物料的屬性來反應壓力的大小，如薄片或顆粒的孔隙率、密度等。



物理屬性的影響。很多API和輔料具有不同的物理形態，包括多晶型、溶劑化物和無定型等。即使是相同的物質也有批間的差異，如粒度分布、形態學（晶型、晶癖、結塊）、表面粗糙度等，在干法制粒過程中同樣會影響物料的可壓性。



三、使用干法制粒工藝的四條準則



1、控制薄片相對密度（孔隙率）。對薄片質量的控制與放大而言，薄片相對密度是一個關鍵質量屬性。在一個給定處方中，薄片相對密度受輥壓力、輥間隙和進料速率等三個因素影響，為了保證薄片相對密度的一致，這些工藝參數會隨著不同的儀器與不同的物料而改變。薄片相對密度與孔隙率關系見下公式：





其中γ為相對密度，P為孔隙率、ρe為包封密度、ρtrue為真實密度。



2、避免壓力過大。在所制備顆粒能到達粒度分布與流動性要求的前提下，使用的輥壓力盡可能控制在較低的水平。薄片壓的過實會使顆粒的可壓性降低，這些顆粒在壓片時的形變范圍很窄，影響片劑質量。另外，制粒過程的參數同樣需要優化，主要是制粒轉速與制粒篩網孔徑，確保所制備顆粒粒度分布的均一性，提升顆粒的流動性與可壓性。



3、起始物料使用粒度較小的顆粒。在干法制粒工藝過程中，起始物料的粒度能影響最終片劑的拉伸強度，通常較小粒度的物料可壓性較高，但是顆粒的粒徑也不能太小，以至于對物料的流動性產生不良影響，保持一定的流動性是干法制粒工藝能連續穩定生產的前提。



4、平衡起始物料的機械性能，如控制脆性輔料與塑性輔料的比例。通常塑性輔料對工藝參數的變化更為敏感，如輥壓力的變化，潤滑劑的加入量、加入方式與混合時間等的變化；脆性物料所制得的顆粒對潤滑劑的變化敏感度較低，同時壓片時所需的沖模壓力更高。



四、干法制粒過程中容易出現的問題及其解決方式



制得的顆粒細粉比例較高，或出現漏粉的情況。一種解決方式是使用有凹槽的輥筒，沒有經過壓實的物料一般是從輥筒側面泄露出來；第二種是把細粉重新進行壓縮，這種做法有一個風險，如細粉中API的比例與整體粉末物料比例發生改變，就會影響終產品的含量均度，另外，物料經過多次壓實可能會使其喪失可壓性而影響片劑的質量；第三種解決方式是安裝真空除氣設備。



可壓性損失。當輥筒壓力過大時容易導致所得顆粒損失可壓性，可壓性降低主要發生在可塑性形變的物料中，也有少量的脆性物料及無機物會出現這種情況。輥筒壓力需要盡可能大以獲得想要的顆粒特性，同時也要盡可能小避免物料損失可壓性。過大的壓力可能會導致壓出的薄片破裂，或使物料色不一片劑表面出現斑點，也可能會局部過熱影響物料穩定性。輸入物料屬性與工藝參數共同影響輸出物料的可壓性，所有對物料可壓性的影響因素最終可以歸納為對物料粘合面積（BA）或粘合強度（BS）兩方面的影響。對塑性物料，影響可壓性的因素包括潤滑劑、顆粒尺寸及顆粒硬度等，增加潤滑劑的量會降低粘合強度，從而減少可壓性。與外加潤滑劑相比，內加潤滑劑對物料可壓性影響更大。高度孔隙率的顆粒有更大的粘合面積，容易產生形變可壓性好。脆性（brittle）物料對潤滑劑敏感度低，但是顆粒的硬度仍然很重要。干法制粒工藝中影響片劑可壓性的不同因素見下圖3。

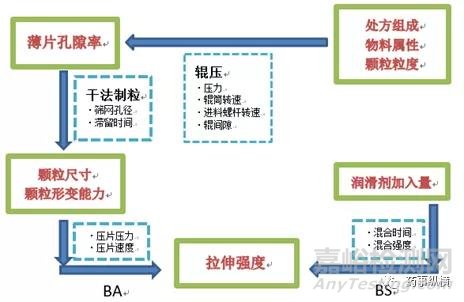

圖3，干法制粒工藝中影響片劑可壓性的不同因素



壓縮的均勻性。輥筒表面的壓力并不均勻，即使是相同區域的物料所受壓力也會隨著時間的改變而變化，壓力的波動主要受螺桿進料器的影響。具有側邊封閉系統的傳統干法制粒儀，保證薄片強度的恒定一直是一個難題，Yoshiro Funakoshi等人設計使用邊緣有窄輪的輥筒（DP-roller）可以在一定程度上提升物料壓縮的均勻性，如下圖4所示。

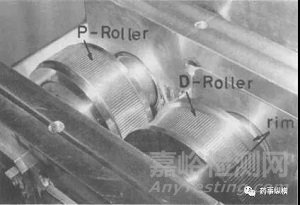

圖4，“DP-roller”



薄片（條帶）色澤不一。此種情況一般是輥壓力過大所致，可能會影響最終片劑質量，不僅影響片劑美觀（表面有“花斑”）同時也可能影響溶出度，因為色澤較深的地方制得的顆粒緊實較硬，一方面顆?？蓧盒越档推捕炔缓每刂疲硪环矫鍭PI的釋放速度也受影響。遇到這種問題可降低輥筒壓力，或改變輥筒、進料螺桿的相對轉速，如果最后證明色澤不一不影響產品質量，那么片劑外觀問題可通過包薄膜衣或降低制粒篩網孔徑等方式來解決。



物料粘輥。物料粘輥的問題相對來說比較簡單，可以通過加入潤滑劑或重復擠壓等方法進行解決。



五、FDA在干法制粒工藝過程中的QBD思維運用



FDA在2012年發布的《Quanlity by Design for NADAs: A Example for Immediate-Release DosageForms》一文中對藥物研發中的QBD思維的運用以示例的形式進行了詳述，其中所使用的制粒工藝就是干法制粒。我們以文章中的例子為借鑒，對干法制粒的輥壓與制粒過程的QBD思路運用進行梳理，使我們能更加詳細的理解干法制粒工藝過程。對過程變量的研究是為了更好理解工藝過程，中間體的CQAs會影響終產品的CQAs，開發控制策略以降低放大生產失敗的風險是QBD的最終目的。下圖5為確定工藝過程變量的一般步驟。

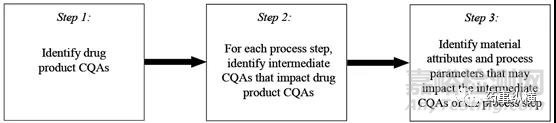

圖5，確定工藝過程變量步驟



以Acetriptan為例，其為BCS分類為低溶高滲II類藥物，作為速釋口服固體制劑，溶出速率為藥物吸收的限速步驟。首先確定藥物產品的CQAs：含量、含量均勻度、溶出速率、降解產物。然后對干法制粒工藝過程進行拆分，將片劑的干法制粒工藝過程分為五個步驟，干粉混合、輥壓、制粒、總混、壓片等，對每個工藝步驟進行初始風險評估，確定影響藥物終產品CQAs的高風險變量，以輥壓與制粒工藝為例初始風險評估如下：

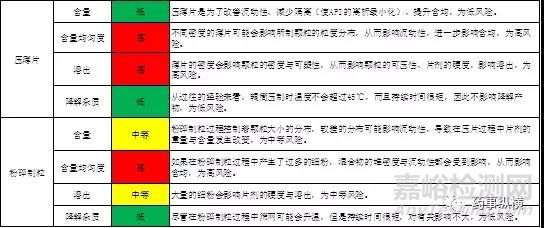

表1，輥壓與制粒工藝對產品CQAs影響的初始風險評估





然后對工藝中的輸入物料的關鍵物料屬性（CMA）、關鍵工藝參數（CPP）、輸出物料屬性等進行總結分析。



對工藝進行初始風險評估，找出影響輸出物料CMA的工藝參數與輸入物料CMA。一般在制劑生產過程中輥壓與制粒步驟是連續的在同一臺儀器上進行，因此進行風險評估時兩步同時進行，以輥壓與制粒步驟為例，薄片、顆粒為該工藝步驟的輸出物料，由上文介紹可知，薄片的關鍵物料屬性為其相對密度（或孔隙率），顆粒的關鍵物料屬性為粒度分布、流動性及混合均一性等。分析影響輸出物料CMA的輸入物料屬性與工藝參數，如混粉為輸入物料，混粉的混合均一性是我們在工藝過程中重點考慮的，會影響最終片劑的含量與含均，因此混粉均一性在輥壓步驟為輸入物料的關鍵物料屬性，另外混粉的流動性在一定程度上也會影薄片的相對密度，也需要考慮。工藝參數方面，進料螺桿轉速、輥轉速、輥間隙及輥壓力等都會影響輸出物料的CMA，因此也需要進行初始風險評估，如下表2。

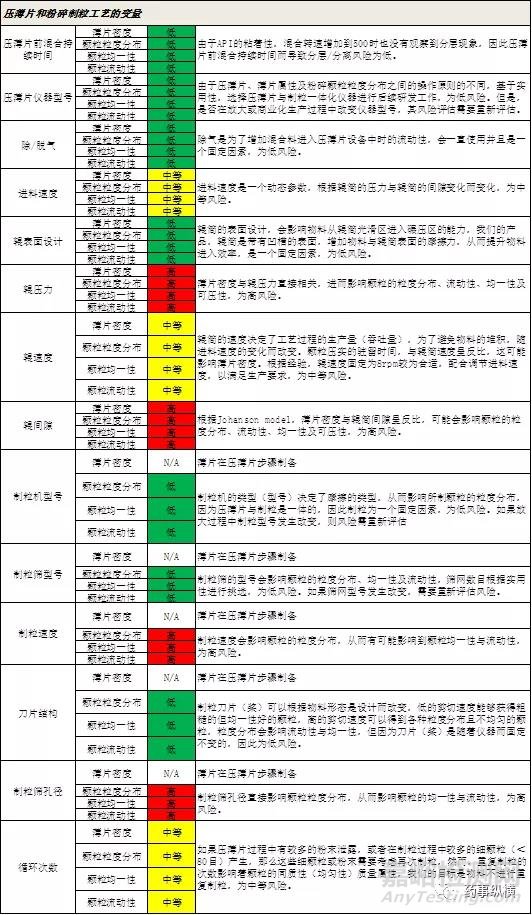

表2，輥壓及粉碎制粒工藝輸入物料屬性及工藝過程初始風險評估











通過初始風險評估找出高風險變量：輥壓力、輥間隙、制粒速度、制粒篩網孔徑等。確定高風險變量后針對高風險變量進行實驗設計（DOE），F(xiàn)DA的示例中采用了24-1的部分析因設計，如下表3。DOE具體的實施過程及結果分析較為復雜在這里不展開討論，推薦使用JMP與Minitab軟件。

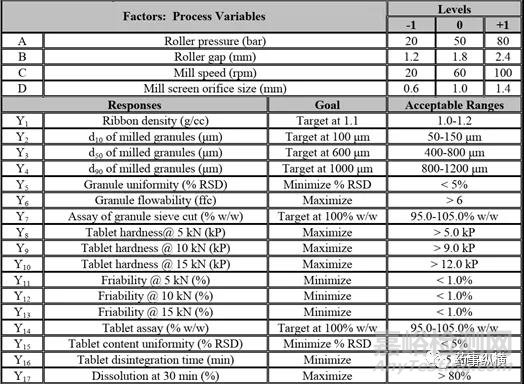

表3，輥壓與粉碎制粒工藝變量的24-1部分析因設計





通過實驗設計找到高風險變量的控制范圍，降低生產過程中的高風險因素更新風險評估（如下表4），通過DOE建立一個基本的控制策略，然后結合放大工藝確定的最終的控制策略。以上為干法制粒工藝QBD思維應用的大致思路，希望對大家理解干法制粒工藝有所啟發。

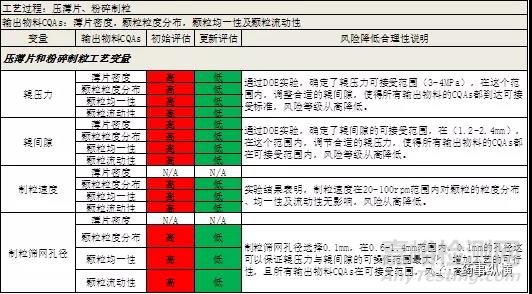

表4，輥壓與粉碎制粒工藝風險評估更新





引用文獻



1.The use of anovel roller compactor with a concavo-convex roller pair to obtain uniform compacting pressure Yoshiro Funakoshi(1977)

2.Rollcompaction /dry granulation: Suitability of different binders. Haress Mangal(2016)

3.Quality byDesign for ANDAs An Example for Immediate-Release Dosage Forms. FDA(2012)

4.Roll compaction process modeling- Transfer between equipment and impact of process parameters.Nabil Souihi(2015)

5.Roll compaction/dry granulation: pharmaceutical applications.Peter Kleinebudde(2004)

6.Mini review: Mechanisms to the loss of tabletability by dry granulation. Changquan CalvinSun(2016)
