電子技術的飛速發展，促使電子元件集成度的不斷提高，互連焊點直徑大小和焊點間距隨之縮小，從而導致互連焊點中電流的密度不斷增大，可達10000A/cm2，甚至更高。
在高密度的電流作用下，互連焊點中的原子或離子隨著電子遷移造成焊點內的成分偏析，會出現丘凸和空洞，導致微互連焊點電遷移失效，嚴重影響電子產品的性能和高可靠性，這是電子元器件微型化、精密化以及互連焊點極小化的結果，已引起業內專家和科研人員的廣泛關注。因此，電遷移失效已成為電子封裝工業中的一個關鍵問題。
1、電遷移現象與原理
1.1電遷移現象

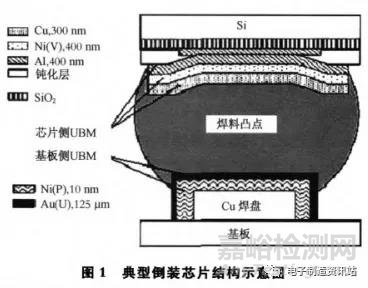

電子在導體中長時間移動，推動金屬原子或離子運動的現象，稱為電遷移現象。電子元器件的集成度越來越高，微焊點間的距離越來越小，造成互連焊點中的電流密度不斷增加，導致金屬原子的高能態遷移，在金屬互連線中形成空洞、小丘或凸起破壞焊點，如圖１所示。有研究表明，高電流密度下在錫鉛（SnPb）焊點多處發生電遷移現象。圖１為一個典型的倒裝芯片互連焊點的結構示意圖。
1.2電遷移原理
對于互連微焊點而言，由于焊點特殊的幾何形狀，在焊點與導線的接點處發生電流擁擠效應和金屬間化合物（IMC）生長的極性效應，即金屬原子由陰極向陽極擴散，溶解了陰極的IMC，導致陰極裂紋和空洞的出現，同時使陽極的IMC得到生長。

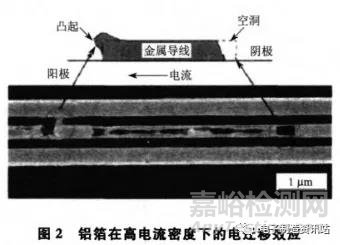

因此，陽極發生原子的堆積，而陰極處裂紋和空洞逐漸長大，最終導致焊點斷裂失效；而陽極處則由于原子的堆積而形成一些凸丘（如圖２所示），最終導致焊點破壞，元件短路失效，縮短了焊點平均失效時間。
在高電流密度下，焊點互連線中高速向陽極運動的電子碰撞金屬原子，發生動量交換，雖然金屬原子受到電子風力和靜電場力的雙向作用，但電子風力起主導作用，因此電遷移中原子的遷移是在電子風力作用下的定向遷移。

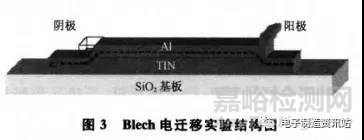

Ｔｕ等研究表明，在電遷移過程中鋁（AI）片越長，陰極的損耗越明顯，如圖３所示。鋁片的長度存在一個“臨界尺寸”，由Nabarro-Herring蠕變模型的晶體內部平衡空位濃度理論模型可推算，如果空位濃度梯度效應和電遷移效應在“臨界尺寸”下處于平衡狀態，就不會出現明顯的原子遷移，因而也不會出現電遷移失效。這說明在高電流密度下導線中同時存在背應力效應和電遷移效應。
2、電遷移的影響因素
Brandenbury等于1998年首次提出電遷移失效現象，隨后電遷移被作為微電子封裝可靠性問題進行研究。Ｔｕ等在電遷移研究領域做了大量的研究發現，焊料合金的低熔點及較高的原子擴散率是電子產品在服役時產生電遷移現象的主要原因。
2.1電流密度對電遷移的影響
在微電子封裝中，由于微焊點結構特征的影響，電流從導線流動到焊點時，導電路徑的橫截面面積發生突然變化，造成電流聚集，而電流聚集對電遷移有顯著的影響。一般凸點中的平均電流密度為10000A/cm2，接觸點即電流擁擠區域的電流密度可達100000A/cm2，甚至更高。
Chen等研究發現，在焊點中發生電遷移需要一個臨界電流密度，當焊點承載的電流密度低于臨界電流密度時，電遷移不會發生；反之，電流密度越大，電遷移失效越嚴重。密度的大小和釬料、溫度有關。
Ｈｓｕ等研究發現，對于Ｓｎ－３。８Ａｇ－０。７Ｃｕ釬料，當溫度為８０℃時，臨界電流密度為４。３×１０４ Ａ／ｃｍ２；當溫度為１００℃時，臨界電流密度為３。２×１０４Ａ／ｃｍ２；而當溫度為１２０℃時，臨界電流密度為１。４×１０４Ａ／ｃｍ２。
此外，電流密度的大小對陰極處ＩＭＣ的溶解速度也有很大影響。Ｔｕ等研究發現，增加電流密度會加快陰極處ＩＭＣ的溶解速度，當焊點互連線中的電流密度為２×１０４Ａ／ｃｍ２時，經過１０ｈ，電遷移就幾乎全部溶解了陰極處的ＩＭＣ。Ｓｈａｏ等研究發現，電流密度對電遷移失效機制也會產生影響，Ｓｎ－３.５Ａｇ在不同的電流密度下失效機制也不同。
研究指出，焊點下的金屬化層ＵＢＭ芯片為２μｍ時，電流擁擠區域出現在釬料中；而ＵＢＭ為１０μｍ時，電流擁擠出現在ＵＢＭ中而不是在釬料中。為了避免電流擁擠的出現，Ｔｕ等提出了加厚ＵＢＭ，加寬釬料凸點和高電流密度區域。
2.2 溫度對電遷移的影響
在電遷移過程中，空洞、凸起的形成導致了互連線的線性阻值增加，產生焦耳熱，當焦耳熱越積越多達到１０００～１５００℃／ｃｍ時，就會引發熱遷移。熱遷移的存在對電遷移有重要影響，當兩者遷移的方向一致時，熱遷移加速電遷移的過程；當兩者遷移方向相反時，熱遷移減緩電遷移的過程。
研究經過有限元模擬和理論分析證實了這一點，但是研究者發現，不管熱遷移單獨存在還是兩種遷移并存，都會出現ＩＭＣ在熱端變薄、冷端變厚的現象。當電遷移的過程中存在熱遷移時，在遷移驅動力方面，熱遷移會高于電遷移。因此，在研究原子遷移時，考慮溫度水平的同時，還要考慮另一重要因素即溫度梯度。
在傳統的錫鉛（ＳｎＰｂ）焊點中，Ｓｎ和Ｐｂ原子的遷移方向受溫度的影響非常明顯。當溫度大于等于１００℃時，Ｐｂ原子從陰極遷向陽極，Ｓｎ原子從陽極遷向陰極；室溫下，Ｐｂ原子從陽極遷向陰極，Ｓｎ原子從陰極遷向陽極。
此外，溫度不同時，擴散的主導元素也不同。如傳統Ｓｎ－Ｐｂ釬料，當溫度低于１００℃時，Ｓｎ擴散比Ｐｂ快；而當溫度高于１００℃時，Ｐｂ卻比Ｓｎ擴散快。
另外，焊點內溫度梯度也會對空洞遷移產生影響。電遷移中電流擁擠效應產生的大量焦耳熱會引起焊點內溫度梯度變化，引起空洞遷移和長大，導致焊點失效。
Ｗａｎｇ等研究了焊點內溫度梯度對焊點內空洞的影響，研究表明，溫度梯度會改變空洞附近的電阻系數和擴散系數，使得空洞沿界面處長大，加速電遷移失效。
2.3合金成分對電遷移的影響
Ｌｅｅ等研究表明，焊料合金的熔點越低越容易導致電遷移失效。傳統的ＳｎＰｂ焊點中，主要的遷移原子為Ｓｎ原子和Ｐｂ原子，Ｓｎ原子和Ｐｂ原子有異向遷移傾向，并在兩端分別聚集著大量的Ｓｎ原子和Ｐｂ原子，如圖４所示。
無鉛錫銀銅（ＳｎＡｇＣｕ）焊料和ＳｎＰｂ焊料的電遷移過程明顯不同。在ＳｎＡｇＣｕ焊點中，Ｓｎ原子和Ｃｕ原子為主要的遷移原子，且Ｓｎ原子和Ｃｕ原子的遷移方向沿著電子的方向從陰極遷向陽極。不同的焊料合金會呈現不一樣的極性效應，如錫鋅（Ｓｎ９Ｚｎ）釬料剛好呈現出與一般釬料相反的極性效應。
Ｗａｎｇ等研究發現，Ｓｎ９Ｚｎ在溫度為１４０℃，電流密度為4.26X104A/cm2時，電遷移166H后，陰極處的IMC比陽極處的IMC要厚。一般情況下，焊點中Ｓｎ在陰極的濃度（質量分?jǐn)?shù)，全文同）總是高于在陽極的濃度，但Ｓｎ濃度的增加會導致Ｓｎ的擴散速率下降。研究還發現，Ｓｎ原子的電遷移方向與Ｓｎ的濃度梯度方向相反。
Ｃｈｅｎ等試驗發現，在釬料中添加Ｓｂ，金屬間化合物的厚度減小，并且晶粒得到細化，充分證實了在釬料中添加Ｓｂ等固溶原子，不僅可以抑制ＩＭＣ的生長，而且還提高了焊點的力學性能。
同樣Ｌｉ等研究也表明，釬料中添加了Ｓｂ后，金屬間化合物的生長速率明顯下降。Ｃｈｅｎ等發現，向ＳｎＡｇＣｕ釬料中添加Ｓｂ，雖能顯著提高其力學性能，但Ｓｂ的摻雜也降低了無鉛焊點抵抗電遷移的特性，故在釬料中是否添加Ｓｂ，或添加多少Ｓｂ，應根據實際情況全面考慮。
3、電遷移對微焊點的影響
3.1電遷移對焊點力學性能的影響

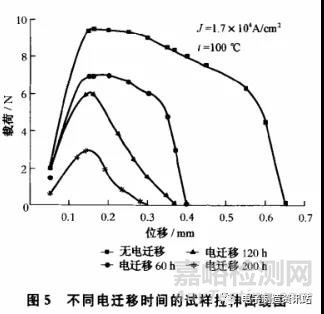

三元合金ＳｎＡｇＣｕ是目前最常用的無鉛互連焊點材料。Ｓｎ的化學活性和潤濕性較好，它與貴重金屬元素形成的ＩＭＣ聚集在焊點的界面處，但消耗了ＵＢＭ層，且ＩＭＣ易脆，故顯著影響了焊點的機械強度。通過對不同電遷移時間的試樣做拉伸試驗，繪制材料的拉伸曲線圖如圖５所示，由圖可知，電遷移效應會導致焊點的力學性能下降。
電遷移是焦耳熱和電流綜合作用下的質量傳輸過程。楊艷等研究表明，電遷移與熱時效均導致微焊點平均拉伸強度明顯退化，并且在確定的服役時間內高密度電流作用引起的平均拉伸強度下降幅度更大，對微焊點可靠性的影響更明顯。
常紅等研究表明，電遷移使Ｓｎ－３.０Ａｇ－０.５Ｃｕ焊點的剪切強度顯著下降，電遷移36H使剪切抗力降低了約30%；而電遷移48Hｈ后，降低了50%，不僅降低速度快，降低幅度也很大。電遷移對微焊點平均拉伸強度的影響存在明顯的尺寸效應。隨著微焊點高度尺寸（體積）的不斷減小，由電遷移和熱時效導致的微焊點平均拉伸強度明顯減弱。因此，在焊點微小化過程的焊點設計和制作及可靠性評價時應予以考慮。
3.2電遷移對焊點斷裂機制的影響
在無電遷移作用時，微焊點斷裂是發生在焊點的釬料部分且呈延性斷裂，而經歷過電遷移極化效應的影響，微焊點最終在釬料與銅導線界面的陰極處斷裂呈現延性與脆性并存的斷裂。通過對不同電遷移時間的試樣做斷裂機制和端面形貌研究，發現在高電流密度下，微互連焊點的斷裂模式是一個由塑性斷裂向脆性斷裂的過程。
3.3電遷移對微焊點振動疲勞性能的影響
尹立孟等研究了微焊點在不同電遷移時間和電流密度時的振動疲勞行為及性能。研究發現，電遷移嚴重影響微焊點的振動疲勞失效，使振動疲勞壽命下降，不論是延長電遷移時間，還是增大電流密度都會加速微焊點由塑性斷裂向脆性斷裂轉變的過程，微焊點的振動疲勞失效就是振動疲勞與蠕變共同作用的結果。
4、結語
電流密度、電遷移時間與溫度、合金元素等因素，明顯影響了電遷移的失效過程。電遷移顯著降低焊點的力學性能，其對微焊點平均拉伸強度的影響存在明顯的尺寸效應，電遷移使微焊點的振動疲勞壽命明顯下降，且無論是延長電遷移時間還是增大電流密度，都會加速微焊點由塑性斷裂向脆性斷裂轉變的過程。
目前，多數研究學者對微電子中的電遷移問題的研究，基本上還停留在電遷移失效機制和電遷移對微焊點影響的層面上，缺少實際的解決微電子封裝中凸點電遷移失效的解決方案，期待研究學者作進一步研究。
另外，互連焊點的電遷移失效實際是多種影響因素的疊加或耦合（如在“電－熱－力－化學”的綜合作用）造成的，因此以后應該對綜合作用下的電遷移作更多的研究和探討。
