聲發射技術作為一種無損檢測技術，在飛機結構強度試驗中得到了廣泛的關注和研究。本文介紹了聲發射技術的基本原理，總結了聲發射技術在飛機結構損傷檢測研究中取得的成果及應用情況，最后展望了聲發射技術在全尺寸飛機結構強度試驗領域的發展方向。

飛機結構地面強度試驗是飛機設計、生產、試驗、試飛和使用的全壽命過程中的重要一環，是檢驗飛機結構設計和產品質量，發現薄弱部位、驗證飛機結構疲勞性能、獲得飛機結構的裂紋形成和裂紋擴展壽命的重要方法和手段；能夠為飛機結構的檢修周期、檢修方法和壽命判定提供重要的依據；同時有助于飛機結構危險部位的設計方案改進。試驗中的損傷檢測是獲得飛機結構損傷形成和擴展規律的重要手段，貫穿于試驗的全過程，是試驗成功的關鍵技術手段。試驗過程中損傷的早期、及時發現對保證試驗飛機的結構完整性、提高試驗效率、降低試驗風險，確定使用壽命和改進結構設計具有重要意義。同時，疲勞試驗中的損傷信息和采用的檢測方法對制定該機型外場使用維護手冊具有參考意義。目前，飛機結構全尺寸疲勞試驗中的損傷檢測主要使用傳統的無損檢測方法（目視、超聲、渦流、射線、滲透、磁粉等）和應變片進行結構局部的應變狀態變化趨勢監控。常規無損檢測方法不能實時監測損傷的發展，往往需要停機檢查，而且對于不可達部位實施無損檢測困難；而局部的應變監控也只能監控變化趨勢，且試驗中應變片數量龐大，缺乏有效的應變和結構健康狀態之間映射關系。從而造成損傷不能及時發現、損傷漏檢、試驗效率低、試驗周期長等問題。聲發射技術具有動態監控、實時性點，能夠在飛機結構地面強度試驗中獲取裂紋萌生和擴展的信息，因此得到了研究領域的廣泛關注，逐漸成為提高飛機結構地面強度試驗技術的研究熱點。

本文介紹了聲發射檢測原理，總結了聲發射技術在飛機結構損傷檢測研究中所取得的成果及應用情況，探討了聲發射技術在飛機結構地面強度試驗中應用所面臨挑戰和發展趨勢。

聲發射技術

01.聲發射技術基本原理

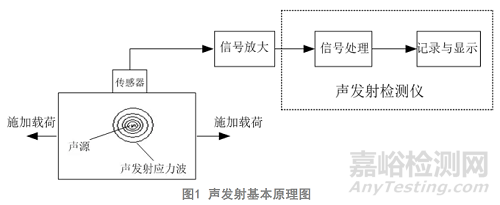

聲發射技術的基本原理如圖1所示，具體是將高靈敏度的壓電傳感器安裝于受力構件表面，形成一定數目的傳感器陣列，材料/結構由于外部條件條件(如力、熱、電、磁等)的作用使物體發聲，通過實時對采集的發聲信號的特征識別和分析，對材料/構內部損傷作出及時判別。由于材料內部發生變化，引起內應力的突然重新分布，使得機械能轉化為聲能，即產生了聲發射信號。因此，基于聲發射信號的檢測方法可視為一種動態的監測技術，可實時發現由于外界加載條件或環境變化導致的結構內部缺陷或潛在損傷。

02.聲發射信號參數

目前，常用的聲發射信號特征參數主要包含平均信號幅值、有效電壓、振鈴計數等。對于突發型聲發射信號，往往還包含上升時間、持續時間、時差等。圖2 為標準聲發射信號參數定義。一個標準聲發射信號的特征計算往往需要借助于門檻電壓的設置，不同特征的定義及用途如表1。

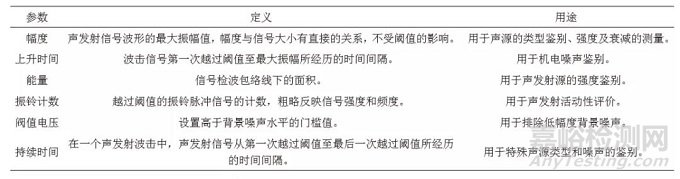

表1 常見聲發射參數內涵

03.聲發射信號處理與分析方法

飛機結構強度試驗中應用聲發射監測技術最主要目的是根據聲發射信號對試驗過程中結構損傷的發生進行早期預警定位、對損傷擴展情況進行有效監控，建立具體材料結構、具體損傷的聲發射信號數據分析與處理方法是試驗中實施聲發射技術的關鍵。目前，廣泛采用的聲發射信號處理與分析方法有參數分析和波形分析兩大類。

聲發射參數分析方法是基于信號的時域特征來直接提取損傷信息,主要有：單參數分析法、信號參數列表顯示法、參數相關圖分析法等。由于聲發射檢測系統采集得到的時域信號參數均為有量綱型參數（如幅值參數等），這類參數通常與結構設備的運行工況以及環境因素相關，使得其對結構內部特征變化不夠敏感。因此，需要通過無量綱化技術，減少外部因素對聲發射參數損傷敏感度的影響。常用的無量綱參數主要有波形指標、峰值指標、脈沖指標、裕度指標、峭度指標、Kurtosis指標、b值指標等。這幾種指標在評價不同類型的信號時有著不一樣的敏感度，必須結合實際信號、應用對象和現場情況選用適用的評價指標。聲發射波形分析技術，不僅利用了聲發射信號的時域特征參數，同時引入了聲發射信號的頻域特征參數和波傳播特征參數，多參數融合分析提高了缺陷損傷檢測的可靠性。對于頻域特征信號的分析，通常采用傅里葉變換的方法，即，檢測信號的頻域特征發生變化，說明檢測區域的結構出現了異常，但這種頻域分析方法無法定位異常的具體位置。因此，結合頻域信息與時域信息，采用小波變換等時頻域分析方法，可以得出聲發射信號頻譜的異常及其時域位置信息。結合波傳播特征參數（如：波速等），即可識別出一維情況下聲發射源（即，結構異常處）的位置，通過聲發射傳感器陣列，最終確定結構內部缺陷損傷位置。

另外，除常用經典的聲發射信號參數和定位分析之外,國外開展了基于波形分析基礎之上的模態分析、小波分析、人工神經網絡模式識別等研究；同時，聲發射信號參數也采用了模式識別、灰色關聯分析、模糊分析等先進信號分析技術。

聲發射技術實施的關鍵是獲取飛機結構中由裂紋萌生和擴展產生的聲發射信號，核心器件是高靈敏度的壓電傳感器。利用壓電材料的壓電效應，傳感器接收到特定頻段的聲信號，并經系統處理后以電信號形式存儲記錄，通過分析這些信號的特征及其變化情況來判斷結構是否存在損傷、損傷是否擴展的一種無損檢測新技術。它可以不對結構/材料表面施加任何激勵，而是被動的獲取結構/材料內部發射出來的聲發射信號；它是一種被動檢測方式，可以對飛機內部結構進行實施檢測。其主要特點在于能對結構斷裂行為進行實時的動態分析，以及動態檢測/監測和評價結構完整性。從無損檢測的角度來看，聲發射技術有助于解決以下四個方面的問題:①何時出現損傷；②是什么性質的損傷；③在什么地方出現損傷；④損傷的嚴重程度如何。因此，聲發射技術能解決傳統無損檢測手段不足，可為保障飛機結構地面強度試驗順利進行、監控?fù)p傷萌生和擴展，豐富試驗檢測手段。

隨著信號處理技術，傳感器技術的不斷發展，聲發射檢測儀器也逐漸成熟，并走向商品化、系列化，從而推動了聲發射技術從實驗室的基礎研究向工程大型結構件的無損檢測應用發展，具有代表性有美國PAC公司、德國VALLEN Systeme公司、日本日鐵株式會社、俄羅斯新西伯利亞恰普雷金國家航空研究院和中國聲華公司相繼研發的聲發射儀器。目前，聲發射儀器的可靠性大大提高、體積小、重量輕，全數字式聲發射檢測系統可實現對信號的多種分析和處理，面向不同應用對象的信號處理軟件不斷研發并得到應用。

歐美等發達國家將聲發射技術作為飛機全機地面靜力/疲勞試驗和飛機研制、生產過程中的重要檢測手段，并開展研究多年，在試驗中取得了滿意的應用效果，如美國應用聲發射技術對C-2運輸機、C-130運輸機、B－1轟炸機、F111、F-15飛機的疲勞裂紋進行了監測，瑞典SAAB對JAS-39整機靜力/疲勞試驗進行監測。據統計，美國的P－3、A4、F－111、F－14、F－15、F－16、CH47、RAH66 、SH60、B707、B737、B747、B777；英國的VC－10；空客的A340以及MD飛機等都已將聲發射技術作為重要的監測手段。

俄羅斯在飛機結構地面中的損傷檢測方面較早開展了理論和應用研究，進行了大量的試驗研究和理論分析，已形成了一批具有工程應用價值的硬件和軟件系統以及實施方法。其中，俄羅斯新西伯利亞恰普雷金國家航空研究院采用聲發射進行飛機結構試驗中的損傷監測，其損傷監測覆蓋達85%以上。

我國從20世紀90年代也開始聲發射技術的研究，在飛機結構試驗中應用聲發射技術，取得了一定的成果，代表性的有北京航空工程技術研究中心和中國飛機強度研究所。其中，北京航空工程技術研究中心在二代機和三代機全機結構疲勞強度地面試驗中采用聲發射技術，發現了主梁螺孔疲勞裂紋、中央翼右側墻螺栓孔裂紋、平尾大軸的腐蝕、平尾邊肋裂紋等重要損傷。中國飛機強度研究所針對飛機典型復合材料結構、金屬結構開展了大量的聲發射技術研究，并逐步在飛機結構地面強度試驗中進行應用，成功地監測了鋁合金整體結構疲勞試驗中裂紋、某型全機靜力試驗中的的裂紋和斷釘?shù)鹊戎匾獡p傷，如圖4所示。

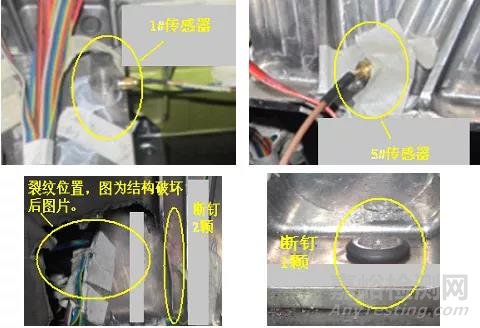

圖4 整全機靜力試驗中的聲發射應用研究

展   望

我國航空科學技術進入一個高速發展的時期，多種型號進入試驗階段，對試驗的效率及試驗精度提出了更多更高的要求。尤其在全尺寸飛機結構疲勞試驗中，對損傷的聲發射檢測的及時性、可靠性提出了挑戰。飛機結構地面試驗領域的聲發射技術應用研究比較多，取得了較多成果，逐漸成為飛機結構地面試驗中重要的無損檢測手段之一。但是，聲發射技術在飛機結構地面強度試驗中尚未完全發揮出聲發射監測技術的優勢。面對飛機結構強度試驗要求，還面臨諸多難點需要解決：

1)噪聲的干擾：聲發射信號極易受到環境噪聲的干擾，尤其是在全尺寸結構疲勞試驗中試驗環境復雜，試驗過程中的大幅度機械噪聲干擾，噪聲源主要來自于飛機結構在疲勞載荷下的位移和磨擦，幅度大且頻率分布廣，使得微弱的疲勞裂紋萌生、擴展產生的聲發射信號容易被淹沒，嚴重的噪聲干擾造成信號處理分析困難；

2)損傷識別可靠性較低：目前主要采用基于參數分析的方法和基于波形的模態分析方法，而聲發射信號參數多，建立損傷與聲發射特征參數困難；

3) 信息處理手段難以實施：聲發射技術的測量結果通常是以統計的形式呈現，其可靠性和直觀性較低，結合先進的信號處理與數據分析技術，采用模糊算法、灰色關聯分析和其他智能算法，提高聲發射技術的可靠性和直觀性，是損傷檢測向智能化方向發展的關鍵。

引用本文：

白生寶，肖迎春，楊宇，劉國強，黃博.飛機結構強度試驗中的聲發射應用進展[J].環境技術，2021，233(05):121-124+138.

專家簡介：白生寶,男,高級工程師，碩士，主要從事飛機結構健康監測與管理技術研究。
