器 械 簡 述
（1）臨床應用
微導管是指一種直徑很小的加強型導管，沒有嚴格的尺寸定義，只是經驗上常把外徑為 0.70~1.30mm 的導管叫做微導管。微導管可用于導絲支撐 / 交換、通過病變、輸送栓塞劑、支架等。
微導管在冠脈介入治療中已廣泛應用于完全閉塞或次全閉塞病變、分叉病變、 嚴重鈣化病變及嚴重扭曲病變等復雜病變。微導管已成為 CTO 病變介入治療，特別是逆向 PCI 治療的必備器械。微導管可以降低上述病變介入操作的復雜性，提高成功率，同時通過減少對比劑使用量、降低介入治療時血管破裂風險，達到降低患者接受復雜介入治療風險的目的，目前已經成為介入手術的重要器械。
微導管 在 CTO-PCI 中的主要應用價值包括：
①導絲伴侶——增加導絲操控性、調整導絲 的頭端塑形、增加導絲的穿透力、幫助導絲通過迂曲血管或側支循環；
②交換導 絲（導絲升級）；

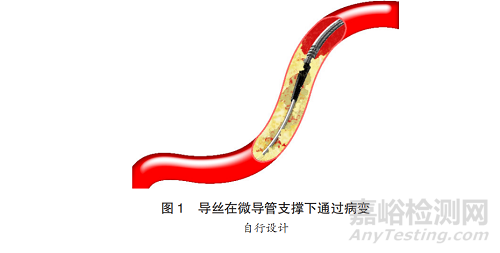

③高選擇性造影（tip injection）；④ Rendezvous 技術；⑤反轉導絲 技術（圖 1）。
（2）器械構成
微導管大體上由手柄（座）、應變釋放套管、管身、示標等部分組成（圖 2）。管身從設計和制造上都對微導管的性能起關鍵作用，微導管管身通常包含內襯、 中間加強層、外層聚合物、表面涂層等。
其中，內襯材質通常選取潤滑材質（如 PTFE）以保證光滑管腔；中間加強層通常采用金屬絲編織或纏繞的方式，達到增加導管強度、推送力的設計方式，在眾多的微導管中，這種編織或纏繞的方式大 體分為：編織、纏繞、編織 + 纏繞（并列）、編織 over 纏繞 （多層）4 種，中間加強 層的設計代表了不同血管病變對微導管重要性能的需求，如編織 + 纏繞的設計可使 近端編織推送性好，遠端纏繞柔軟性好。
這對于神經血管輸送而言，是一個十分好的選擇。而對于 CTO 病變而言，高硬度的編織則能很好地幫助其穿越鈣化；外層的高分子材料，也是配合臨床的實際用途，用一系列硬度不同的材料，進行由近及遠的力學傳導，這種硬度漸變的思路，其實和中間層的設計不謀而合。
此外，管身遠端表面通常會涂覆一定長度的涂層材質（通常是親水涂層），以提升微導管 在血管和病變中的通過性。正是這種內襯 + 中間層 + 外層 + 表面涂層的“三明治” 結構設計，造就了微導管“逢山開路，遇水搭橋”的優異性能。
（3）技術發展歷程
微導管技術大致可分為三個階段。
第一階段為微導管血管內治療技術的萌芽期，在 20世紀60年代末70年代初首先由法國的Djindjian教授開創了頸外動脈的超選擇性造影和選擇性脊髓血管造影。
第二階段（20世紀80年代至21世紀初）為早期介入微導管的涌現期，80 年代以來法國和美國相繼研制出前端逐漸變細，可以任意彎曲的Magic微導管和 Tracker 微導管，加之?dāng)?shù)字減影 X 線機的問世，使得微導管技術更向前推進。
第三階段（2005 年之后）是冠脈微導管的蓬勃發展期，導絲靈活性、微導管的應用與提升和手術策略制定成為 CTO-PCI 的新發展方向。2005 年，葛均波教授在 TCT 的手術轉播中對逆向介入治療 CTO 進行了初步嘗試。該病例為LM分叉處的CTO病變，從RCA到左冠有良好的側枝循環。正向介入時導絲無法通過病變。最后逆向?qū)?Runthrough 導絲從RCA送入LCX，接著成功完成前向?qū)Ыz和逆向?qū)Ыz Kissing wire。2009年TCT上公布的相關研究數據顯示，逆向技術的發展極大地提高了 CTO 手術成功率。
目前，市面上微導管品牌日益增多，微導管的設計也層出不窮，但整體表現出以下趨勢：
1）微導管尖端錐形設計——提升微導管頭端在狹窄病變中的通過能力。
2）微導管頭端預塑形 / 可調彎——確保微導管良好的通過性和跟蹤性的同時， 提升微導管對于導絲的操控，使導絲更容易進入靶血管。
3）微導管管身混合密度編織（近端密，遠端疏）或者編織復合彈簧結構更受 歡迎，更注重微導管的旋轉控制——微導管獲得良好的支撐的同時，保證微導管 良好的抗折性、推送性以及管身整體的柔韌跟蹤性能。
4）微導管朝著更精細化和更專一化方向發展，一根微導管打天下的局面不復 存在——應對不同類型的病變（如迂曲狹窄病變、CTO 病變）及應用場合（如正 向、逆向）?？傮w上，通過整合錐形尖端、預塑形頭端或可調彎頭端、復合結構管身等設 計理念以實現微導管優異的通過性和操控性是未來微導管發展的一個趨勢。
（4）技術延伸探索
冠脈穿孔作為 PCI 手術嚴重并發癥之一，一旦發生可引起心包填塞、急性心肌 梗死，甚至死亡，經微導管輸送彈簧圈、明膠海綿等材料進行栓塞治療已得到臨 床驗證；當冠脈出現無復流時，經微導管于血管遠端注射藥物并同步造影尋找原 因使得緩解和治療冠脈無復流成為可能；此外，精準介入治療現狀下，在使用 FFR 時，因 FFR 導絲相對難操作，當碰到 FFR 導絲難以通過病變時，利用微導管交換 導絲或許可行。
市場現狀及趨勢
近幾年來，全球微導管市場發展順利，平均增長率為 9.81％。2016 年全球微 導管銷售量近 386.81萬根，實際收入約為 369.61 百萬美元。2020 年中國冠脈介入微導管銷量約為12萬條，冠脈微導管的市場規模接近 4 億元人民幣。在未來 5 年 內，全球微導管的消費量將保持 9％以上的年增長率。北美是微導管的最大供應商和消費市場，2016年銷售市場份額接近 47％，銷售收入市場份額接近 48％。歐洲排名第二位，其銷售市場份額為 22％，營收市場份額超過 23％。

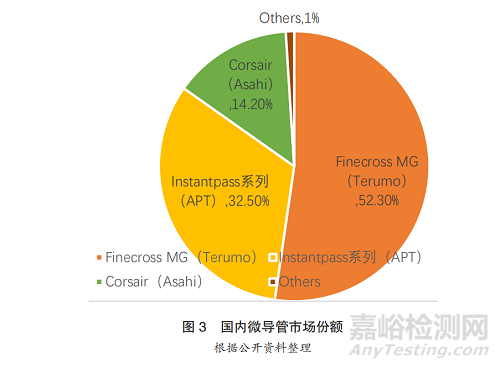

日本作為繼歐洲之后的另一個重要微導管市場，占有 10％的銷售市場份額和 10％的收入市場份額。Boston Scientific、Merit Medical、Covidien（美敦 力）、Terumo、Asahi 等是行業的領導者，掌握著關鍵技術和專利，已形成了在行業 中的壟斷地位。然而，隨著市場的進一步擴大，未來將會有更多的制造商。根據市場銷量測算，當前國內冠脈微導管市場份額基本被 Terumo、APT 以及 Asahi 三家公司所掌控（圖 3）。
隨著我國人口老齡化的發展，心血管病危險因素流行趨勢明顯，導致心血管病的發病人數持續增加，中國PCI手術總量也在逐年攀升。而且隨著血管介入治療技術的不斷成熟，手術慢慢往縣級城市滲透，微導管作為復雜 PCI 手術的常備器械，市場需求日益劇增。目前，我國微導管使用率約占PCI手術量的 12% 左右，相比于歐美、日本等發達國家接近20%的微導管滲透率，國內微導管滲透率還有較大的增長空間。

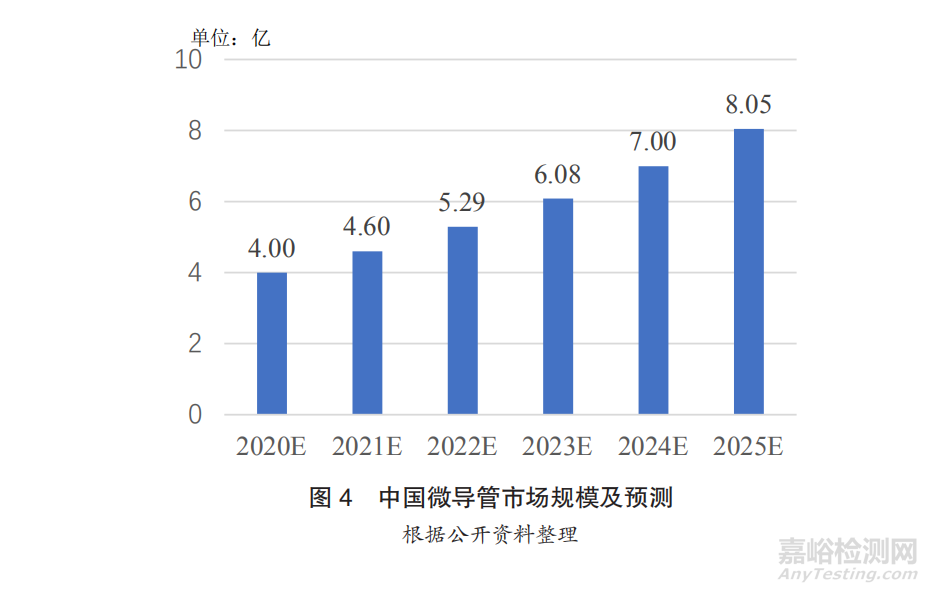

過去，由于微導管價格昂貴、醫?？刭M(fèi)及專業教育缺乏等因素，微導管市場發展緩慢；未來，考慮集中采購實施、支付政策改革、指南推薦、注冊審批加速以及各企業學術推廣的普及等驅動因素，預計未來5年，微導管市場的年增長率將維持在 10％～20%，2025 年微導管市場規模有望翻倍達到 8 億元（圖 4）。
產業介紹
冠脈微導管的發展，離不開CTO這一熱門話題的興起，冠脈微導管自問世以來就受到行業青睞，但由于較高的技術壁壘，國內冠脈微導管市場之前長時間被進口品牌所壟斷。近幾年，隨著國家政策的扶持，國產廠商紛紛涌入冠脈微導管賽道，國產冠脈微導管如雨后春筍般涌現，同時進口微導管品牌也加速了在國內的布局。
從設計和功能上來講，目前國內上市的冠脈微導管大致可分為：平直頭端設 計的一線工作微導管、錐形頭端設計的擴張 / 穿通微導管、雙腔微導管以及其他創新型微導管。
一線工作微導管作為臨床首選的微導管，其用量約占微導管總體量的 80%。最經典的一線工作微導管是日本泰爾茂公司的 Finecross MG 微導管，F(xiàn)inecross MG 微導管采取典型的三層管身設計，頭端平直，它是目前國內臨床綜合性能最佳、 使用最為廣泛的一款一線工作微導管。Finecross MG 微導管缺點是頭端太平，缺少錐度設計，通過閉塞病變困難。因而，日本國內上市的最新的 Finecross GT 微導管，其頭端設計成鈍錐形，當前 Finecross GT 微導管還沒有在中國上市的計劃。
此 外，埃普特醫療（APT）在 2017 年推出了首款國產一線工作微導管——Instantpass 1.9F 微導管，隨后科睿馳、康德萊、波士頓科學、業聚等企業也分別推出了各自的一線工作微導管。
另一類以日本 Asahi 公司推出的 Tornus（現已較少使用）和 Corsair 為代表的錐 形頭端設計的擴張 / 穿通微導管，其頭端具有明顯的錐度，極大限度地保證微導管 頭端的通過性能，加上螺旋彈簧加強管身，配合旋轉操作，使得微導管的通過性 和操控性得到極致的發揮，而作為 Corsair 的升級版——Corsair Pro 目前也已拿證進 入中國市場，Corsair Pro 通過去除頭端金屬示標顯著提升了微導管頭端的跟蹤性能。國產擴張 / 穿通微導管主要有埃普特醫療（APT）的 Instantpass 2.6F 微導管。
此外，伴隨著一些創新型設計的微導管陸續上市，使得冠脈微導管行業競 爭加劇。美國 Vascular Solutions 公司推出的 Turnpike 系列微導管于 2021 年 3 月在 中國上市，Turnpike 系列微導管包括 Turnpike、Turnpike LP、Turnpike spiral 以 及 Turnpike gold 四種不同類型的微導管。在美國，PCI 正向路徑最常用的微導管 是 Turnpike Spiral（18％）和 Turnpike（16％）；PCI 逆向路徑最常用的微導管是 Corsair/Corsair Pro（29%）、Turnpike LP（26%） 和 Caravel （22%）。
國產埃普特醫 療還推出了逆向 CTO 神器——Instantpass 1.7F 微導管，其通過外徑僅為 1.7F，有效 長度 150/170cm，極大程度滿足了逆向 CTO 手術需求。此外，Asahi 公司另一款以 “桿細腔大”著稱的 Caravel 微導管也即將登錄中國市場。

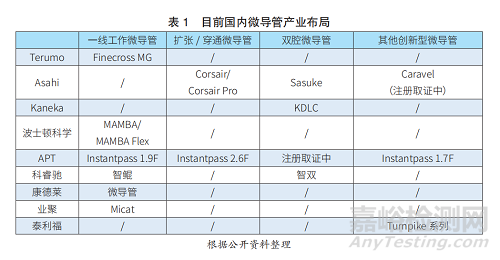

雙腔微導管目前處于早期探索階段，整體用量大約為 PCI 年總體量的 1% 左右。目前國內上市的雙腔微導管品牌一共有三款：日本 Kaneka 公司的 KDLC、Asahi 公 司的 Sasuke 以及國產科睿馳公司的智雙。此外，埃普特醫療（APT）的雙腔微導管正在注冊中（表 1）。
整體而言，國內冠脈微導管產業正處于蓬勃的發展期，進口微導管品牌由于進入中國時間較早，憑借足夠的資本和技術的積累，產品質量穩定、性能優異，在對國產微導管形成競爭壓力的同時對于整個國產微導管品牌的崛起起到一定的推動作用。
當前國產微導管品牌正迅速崛起，與進口品牌的差距在逐漸縮小，趕超和替代進口品牌勢頭正盛，預計未來幾年國產冠脈微導管將獲得更多的市場份額，微導管國產化進程將進一步加快。
