您當(dāng)前的位置：檢測資訊 > 科研開發(fā)
嘉峪檢測網(wǎng) 2021-12-30 17:00
電子工業(yè)制造的車間地面由于行業(yè)及生產(chǎn)環(huán)境的特殊性，使用的地坪需要滿足相對潔凈、防靜電以及業(yè)務(wù)單位的技術(shù)需求。另外，地面和空氣中產(chǎn)生的灰塵也很容易粘附到產(chǎn)品/器件的縫隙里，導(dǎo)致產(chǎn)品或器件發(fā)生故障，對公司的損失是非常大的。所以，電子車間對地面的要求主要是防靜電和防塵兩個方面。在電子工業(yè)中，選擇一種合適的防靜電地坪是保護(hù)器件降低ESD失效的一種重要途徑，也決定了直接成本投入和客戶認(rèn)可度等。
防靜電地坪的主要類別
目前市場上常規(guī)的防靜電地坪主要分為：防靜電澆筑水磨石、防靜電金屬耐磨地坪（金剛砂）、防靜電長效型貼面PVC地面\地板、防靜電環(huán)氧樹脂類自流坪等，其相關(guān)特點(diǎn)如下表。
|
序號 |
項(xiàng)目 |
防靜電性能 |
物理性能 |
|
1 |
防靜電現(xiàn)澆水磨石（分青水泥、白石子、玻璃條及白水泥、白石子、銅條兩種） |
系統(tǒng)電阻：1×104－1×109Ω點(diǎn)對點(diǎn)電阻：1×104－1×1010Ω |
抗壓強(qiáng)度：Mpa 20～30抗折強(qiáng)度：Mpa 4～8光澤度：度 35～45角差度：mm 0.3 |
|
2 |
防靜電金屬耐磨地坪（含5公分細(xì)石混凝土、金屬骨料） |
系統(tǒng)電阻：1×104－1×109Ω點(diǎn)對點(diǎn)電阻：1×104－1×1010Ω |
抗壓強(qiáng)度:28d、Mpa ≥90抗折強(qiáng)度:28d、Mpa ≥13.5耐磨度比:% ≥350表面強(qiáng)度（壓痕直徑）:mm ≤3.1 |
|
3 |
防靜電PVC 地面 （因在工廠生產(chǎn)可分為導(dǎo)靜電型和靜電耗散型） |
導(dǎo)靜電型系統(tǒng)電阻:1×104－1×106Ω 靜電耗散型系統(tǒng)電阻:1×106－1×109Ω |
磨耗量：< 0.020g/cm2，阻燃性：I發(fā)火性試驗(yàn)：沖擊，摩擦不產(chǎn)生火花邵氏硬度：50～90 |
|
4 |
防靜電環(huán)氧自流坪防靜電聚氨酯耐磨地坪 |
系統(tǒng)電阻：1×104－1×109Ω 點(diǎn)對點(diǎn)電阻：1×104－1×1010Ω驗(yàn)收時：導(dǎo)電層：<1×105Ω |
磨耗值：< 0.30毫克抗壓強(qiáng)度：Mpa≥30 粘接強(qiáng)度：Mpa≥3 鉛筆硬度：H≥1 |
一、防靜電環(huán)氧樹脂自流坪
1、簡介
防靜電環(huán)氧樹脂自流坪是指在混凝土地面基層涂覆環(huán)氧樹脂涂料，一般厚度為0.5-5mm，形成一種密閉的有機(jī)物保護(hù)層。環(huán)氧樹脂是有機(jī)物，視覺效果較好。同時環(huán)氧樹脂具有良好的耐水性、耐油性、耐酸堿性，且平坦無縫、易清潔、易維修保養(yǎng)，消除靜電、防止電磁波產(chǎn)生，是現(xiàn)代工業(yè)廣為使用的地坪材料，廣泛用于醫(yī)藥、食品（無菌）、電子（防靜電）、化工等行業(yè)。
按照物理特性，環(huán)氧樹脂地坪分為：溶劑型和無溶劑型。電子制造類工廠的使用主要以無溶劑型為主，本文只介紹無溶劑型（無溶劑型環(huán)氧自流坪抗靜電地坪涂料應(yīng)選用低分子量的環(huán)氧樹脂配上活性稀釋劑及非活性稀釋劑與固化劑反應(yīng)成膜），掌握這種技術(shù)首先還是要先掌握不同地坪要求對不同導(dǎo)電材料的選擇。選對材料是成功的第一步，也是最為重要的一步。企業(yè)在選擇地坪的使用上應(yīng)聚焦產(chǎn)品，適合自己的才是最好的。
2、施工工藝
① 防水處理：1樓地面需要已做好防水處理；
② 素地處理：依據(jù)素地狀況做好打磨、修補(bǔ)、除塵；
③ 環(huán)氧底漆：采用滲透性及附著力特強(qiáng)環(huán)氧底漆滾涂一道，增強(qiáng)表面附著力；
④ 環(huán)氧中涂：依據(jù)實(shí)際需要施工數(shù)道工藝，要求達(dá)到平整無孔洞，無明顯刮刀印記及砂磨印為準(zhǔn)；
⑤ 環(huán)氧面漆：無溶劑型環(huán)氧面漆或止滑面漆滾涂二道，完工后整體表面光亮潔凈，顏色均勻，無空鼓；
⑥ 施工完成：24小時后方可上人，72小時后方可重壓。（25℃為準(zhǔn)，低溫開放時間需適度延長）；

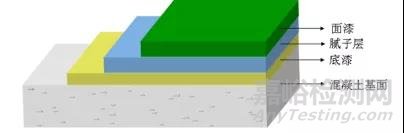

環(huán)氧樹脂工藝結(jié)構(gòu)
3、環(huán)氧樹脂地坪優(yōu)缺點(diǎn)
（一）優(yōu)點(diǎn)
1）色彩豐富，顏色鮮艷，觀感效果很好
2）密封效果好，可用于有凈化要求的空間
（二）缺點(diǎn)
1）硬度和耐磨性：有機(jī)材料的物理性能不可能與無機(jī)材料相媲美，最堅(jiān)硬的樹脂的莫氏硬度為6H，國家規(guī)范規(guī)定的環(huán)氧地坪表面硬度只有2H，也就是只有2H鉛筆的硬度，環(huán)氧樹脂耐磨度中等，表面硬度一般，需要重壓的車間地面一般需要對地坪做耐磨層處理，最簡單的驗(yàn)證辦法，把環(huán)氧地坪樣板放在地上，抓一把砂子，用腳一搓，表面馬上出現(xiàn)很多劃痕，面目全非。生產(chǎn)車間、停車場、制造業(yè)車間由于有移動荷載且頻繁使用，如汽車、叉車、移動小推車等，因此常規(guī)的環(huán)氧地面容易被嚴(yán)重劃傷，引起脫殼、起皮等現(xiàn)象，這和施工工藝以及基層地面的處理也息息相關(guān)；
2）施工環(huán)境：環(huán)氧對基層含水率及環(huán)境的潔凈度要求很高，否則不能施工且不能達(dá)到理想效果，因?yàn)榈叵虏豢赡軟]有一點(diǎn)潮氣，所以一般的環(huán)氧地坪在1-2年內(nèi)會出現(xiàn)脫皮，破損、起鼓等問題；聚氨酯地坪相對在環(huán)氧樹脂里面屬于較優(yōu)的選擇，實(shí)測驗(yàn)證硬度為5H；
3）使用壽命：在輻射、光照、溫度等正常條件下，有機(jī)物分子鏈接會發(fā)生斷裂，這就是人們常說的老化，因?yàn)榄h(huán)氧是有機(jī)物，所以環(huán)氧會發(fā)生老化，一般好的環(huán)氧地坪性能不超過五年，一般的環(huán)氧在2-3年內(nèi)就會老化到損壞；
4）耐紫外線：環(huán)氧耐紫外線能力非常差，太陽照到的地方，一般一周顏色就會有變化，長時間陽光照射表面會發(fā)生粉化；
5）一般防靜電環(huán)氧地坪質(zhì)保是一年，一年后系統(tǒng)電阻會逐步失效，最終不防靜電，防靜電聚氨酯地坪在使用年限上有很大優(yōu)化，使用年限是質(zhì)保5年以上。
4、常見使用問題及分析
1 ESD性能失效：
主要原因如下：
1）行業(yè)施工廠商魚龍混雜，能力參差不齊，對于技術(shù)的理解和工藝的過程管控能力不足；
2）施工材料的選型應(yīng)用上使用較差的材料，短期內(nèi)OK，長期就會出現(xiàn)，電阻值失效、靜電壓超標(biāo)、起鼓、破損以及有毒有害物質(zhì)的揮發(fā)等問題。
2 地坪表面起鼓破損：
主要原因如下：
1）施工前的地面預(yù)處理未做好，比如基層與面層未清潔干凈，表面有臟污或者含水率較高等；
2）基層水泥標(biāo)號不夠（水泥標(biāo)號≥C25，切忌使用粉煤灰水泥和礦渣型水泥，水泥中若含粉煤灰，其占水泥成分的比例最大含量≤10%），水灰比不匹配（標(biāo)準(zhǔn)：≤0.48），導(dǎo)致鑿平層與面層分離或起鼓；
3）本身材料的粘結(jié)度不夠，或施工工藝未把控好，或?qū)щ妼优c面層之間的施工周期未把控好等。
3 不耐磨問題，容易引發(fā)劃傷和使用破損：
主要原因如下：
1）技術(shù)選型時未做好充分選型確認(rèn)，材料使用錯誤導(dǎo)致不耐磨損；
2）施工環(huán)節(jié)材料的自身的硬度不夠，一般材料硬度在4H左右，聚氨酯罩面可以做到5H以上；
3）施工過程中受環(huán)境濕度影響，材料攪拌后的凝固時間不夠。
二、防靜電水磨石地坪
1、簡介
防靜電水磨石地坪，涉及室內(nèi)建筑構(gòu)件，用于有靜電安全防護(hù)要求的電子產(chǎn)品生產(chǎn)的廠房，其特征在于墊層和鑿平層之間以及在隔斷墻體和鑿平層、面層的縱斷面之間分別涂有絕緣隔離層，在地網(wǎng)網(wǎng)線上涂有耐堿蝕的防靜電涂料，在接地干線與接地網(wǎng)之間連接一個附加電阻盒（內(nèi)置電阻），其阻值可根據(jù)需要去調(diào)換。
防靜電水磨石地面作為一種靜電防范，以其可靠的防電性及耐磨性，被廣泛運(yùn)用于各種電子產(chǎn)品、IT設(shè)備等生產(chǎn)廠房。
2、施工工藝
本工藝采用的特制導(dǎo)電粘結(jié)劑為流質(zhì)狀水溶性環(huán)保材料，與水泥具有極高的相容性，兩者的互作用在水磨石內(nèi)部全面構(gòu)建導(dǎo)電網(wǎng)絡(luò)，使地面整體都具有穩(wěn)定持久的導(dǎo)靜電性，因此降低了對導(dǎo)電地網(wǎng)布置的密度和規(guī)模的要求。導(dǎo)電地網(wǎng)采用熱鍍鋅扁鋼絲替代傳統(tǒng)施工工藝所使用的鋼筋網(wǎng)，使水磨石地面的防靜電性能更有效和更有保證，同時簡化了施工操作。
施工工藝流程詳列如下：
抄平放線→基層處理→鋪設(shè)導(dǎo)電地網(wǎng)→找平層鋪設(shè)→接地安裝→敷設(shè)裝飾分格條→面層混合料拌制→面層鋪設(shè)→試磨→粗磨→抹漿及養(yǎng)護(hù)→細(xì)磨→磨光→打蠟拋光及養(yǎng)護(hù)。
3、防靜電水磨石地坪的優(yōu)缺點(diǎn)
（一）優(yōu)點(diǎn)
1）色彩柔和，斑點(diǎn)顏色可按照客戶需求配比調(diào)和，視覺感較為柔和；
2）防靜電性能穩(wěn)定，抗壓、耐磨性和硬度較好；
3）維修后色差較??；
（二）缺點(diǎn)
1）對建筑的地面基層的水泥強(qiáng)度有要求，強(qiáng)度不夠容易引發(fā)地坪空鼓，導(dǎo)致地面分層，碎裂等問題的發(fā)生；
2）對整體建筑地面的沉降要求較高，一般需要廠房封頂后6個月以上帶整體廠房建筑穩(wěn)定了才能做防靜電水磨石地坪的施工，否則容易引發(fā)地面的開裂破損；
3）對潔凈度有要求的車間慎用，10000級以下可以考慮選擇此款地坪；
4）不耐酸堿，具有滲透性的涂料（如墨水）或油污落入地面容易發(fā)生不可逆轉(zhuǎn)的臟污，從而導(dǎo)致無法清洗干凈；
5）施工過程中會產(chǎn)生打磨的廢水，需要做廢液的收集，多樓層施工時要預(yù)防廢液流入樓下車間造成污染；
6）損壞區(qū)域的修補(bǔ)會影響車間生產(chǎn)、再生產(chǎn)狀態(tài)，對地面修補(bǔ)，粉塵會影響產(chǎn)品造成車間粉塵污染。
4、常見使用問題及分析
1 地面空鼓和開裂
主要原因如下：
1）施工前地面基層沒有做表面處理；
2）澆灌過程中攪拌不均勻?qū)е碌目展模?/span>
3）受環(huán)境硬力影響，施工過程中溫度過低，太潮都會導(dǎo)致以上問題；
4）受廠房建筑主體結(jié)構(gòu)影響，如果廠房有沉降就會導(dǎo)致地面開裂。
2 地面潔凈度問題
主要原因如下：
1）水磨石地面因?yàn)椴馁|(zhì)特性，本身不耐臟污，尤其是使用有顏色的化學(xué)品、墨汁、油污等都會導(dǎo)致地面滲透，容易導(dǎo)致地面的損傷；
2）水磨石地面的清潔在新地面使用前最好做表面打蠟，將水泥基石子表面的毛細(xì)孔堵掉，可有效預(yù)防地面臟污在地面的殘留；
3）有潔凈度的廠房在100萬及以上不建議使用水磨石地坪，會發(fā)生粉塵污染問題。
三、永久性/長效型防靜電PVC地板
1、簡介
PVC地板是以PVC塑料樹脂為主體，有PVC顆粒表面裹有炭纖維，經(jīng)硫化工藝，模壓而成的半硬質(zhì)片材，其表面炭纖維形成的網(wǎng)狀花紋。它是一種永久性導(dǎo)靜電體，也是同質(zhì)透心的，從底到面的花紋材質(zhì)都是一樣的，如果這種地板表面被燒壞或被劃破，可以用打磨機(jī)磨掉重新打蠟就如新的一樣。
防靜電地板可根據(jù)電性能分以下2種：
|
材質(zhì) |
電阻值范圍 |
|
防靜電耗散PVC地板 |
1.0E+05~1.0E+09 |
|
導(dǎo)靜電PVC地板 |
1.0E+04~1.0E+06 |
PVC地板具有大理石地板的自然美觀結(jié)構(gòu)，更主要：PVC樹脂本身具備防導(dǎo)靜電作用，從而制造出來的地板也擁有很好的防靜電功能特性。行業(yè)內(nèi)常用的PVC地板按款式主要分有方形和條形。PVC地板規(guī)格大小通常情況下都是由業(yè)主選定。它的厚度一般都是在1.2至3毫米之間。在選擇時大家可以依據(jù)自己的需求來選定。
PVC地板適用于制造研發(fā)車間、實(shí)驗(yàn)室、計(jì)算機(jī)房、手術(shù)室、急救室、供電廠等來起到防靜電的作用。如在計(jì)算機(jī)房里的設(shè)備可以在PVC地板自由的進(jìn)行電器的連接，非常方便鋪設(shè)和維修，可以使機(jī)房看起來整潔美觀。PVC地板的防靜電功能可以保護(hù)各種電纜、電線、數(shù)據(jù)線及插座的外露導(dǎo)電，消除對人體的危害隱患。
2、施工工藝
施工程序：清掃地面—>鋪接地導(dǎo)電網(wǎng)—>引出地線—>涂導(dǎo)電膠—>鋪貼地板—>開V型槽—>鋪設(shè)焊條—>熱焊修整—>表面清潔—>檢測性能。

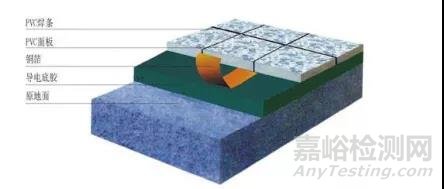

PVC地板工藝結(jié)構(gòu)
地坪大面積施工前，應(yīng)先做樣板，樣板經(jīng)質(zhì)檢部門認(rèn)可，制定統(tǒng)一施工方案及質(zhì)量驗(yàn)收標(biāo)準(zhǔn)，再依照樣板和最終確定的施工方案進(jìn)行施工。
3、PVC地板的優(yōu)缺點(diǎn)
PVC地板這類材料具有優(yōu)良的防靜電性能，但由于這些材料為有機(jī)材料，存在易收縮、耐老化性能差、不耐磨、抗污染能力差、防火性能不好等缺陷。在選用PVC地板作為工廠地面時，要照國家《建筑地面工程施工質(zhì)量驗(yàn)收規(guī)范》的要求去把關(guān)，尤其是加熱尺寸的變化了，系統(tǒng)電阻值，防火系數(shù)等級要重點(diǎn)關(guān)注，按照以往經(jīng)驗(yàn)，地板在出廠前一定要對批次內(nèi)的地板做熱脹冷縮的延時檢驗(yàn)，避免客戶使用后出現(xiàn)四季的尺寸變化。
（一）優(yōu)點(diǎn)
1）色彩可選擇性較強(qiáng)，顏色種類較多，可根據(jù)不同需求制作不同花紋；
2）材質(zhì)較輕，施工方便，防水防潮；
3）施工要求低，不影響生產(chǎn)，有一定的阻燃隔熱的特顯；
（二）缺點(diǎn)
1）耐高溫性不好，較熱環(huán)境容易變形，起鼓；
2）不耐油污，容易引發(fā)變色，不可逆的損傷；
3）不耐重壓和碾壓，容易破損；
4）加熱尺寸變化率因品牌而異，在四季中變化較大，容易引發(fā)焊縫脫落；
5）地面維修后的色差較為明顯。
4、常見使用問題及分析
1 脫膠鼓包問題：
主要原因如下：
1）地面鑿平層基礎(chǔ)比較差，水灰比不夠或者水泥澆灌前停滯時間過久，導(dǎo)致基層表面起灰，膠水脫膠；
2）地面因?yàn)楹缚p開裂，拖地時拖把太濕導(dǎo)致水滲透到基層是地面起鼓；
3）重物碾壓導(dǎo)致表面材質(zhì)變形脫膠，如：重載叉車在拐彎半徑中速度太快，太重等都會導(dǎo)致，一般PVC地坪單位面積最好控制在2T以內(nèi)。
2 表面開裂問題：
主要原因如下：
1）地坪的開裂一般有兩種情況，一種地坪自身脆化開裂，一種因?yàn)槭湛s比導(dǎo)致的焊縫開裂，業(yè)內(nèi)一般焊縫開裂較多；
2）地坪在出廠前的加熱尺寸變化率為做好驗(yàn)證，行業(yè)內(nèi)也有人稱作為延時，此類PVC地坪就會出現(xiàn)四季尺寸變化（熱脹冷縮較為明顯）。
3 地面變色無法清洗問題
主要原因如下：
1）防靜電PVC地坪受材質(zhì)影響對酸堿度，耐油污能力較差，使用設(shè)備的區(qū)域，特別是帶加熱功能的設(shè)備，如：SMT回流爐等；
2）PVC地板在使用過程中難免會出現(xiàn)因拖拽，物流運(yùn)輸?shù)仍斐傻谋砻鎿p傷和臟污，很多是因?yàn)樵谑褂眠^程中業(yè)務(wù)單位人員無意識損傷所致，比如棧板的運(yùn)輸過程叉車沒有升起導(dǎo)致的地面劃傷就會有臟污落入損傷的縫隙，從而地面越來越臟，最后無法清洗；
3）針對無法清洗的地面要確認(rèn)是新?lián)p傷還原發(fā)性問題，需要先分析損傷或臟污地面的實(shí)際情況。對于新?lián)p傷和損傷不太久地坪的可以使用中性洗滌用品來做深度清洗。
四、金剛砂耐磨防靜電地坪
1、簡介
金剛砂耐磨地坪是國內(nèi)對耐磨硬化地坪的俗稱，材料主要由特種水泥、骨料、顏料粉、添加劑等配比組成。除水泥原色外，還有紅、黃、綠、灰等4種色彩可供消費(fèi)者選擇。在施工階段金剛砂是直接施工在初凝階段的混凝土或水泥砂漿表面，經(jīng)抹平后形成一層堅(jiān)硬耐磨、無塵美觀的硬化地板。
金剛砂地坪一般是由425#低堿普通硅酸鹽水泥加入金剛砂，再按一定比例加入混凝土密封固化劑就可以實(shí)現(xiàn)，無縫防壓、耐磨防滑、耐酸抗堿、防霉防水，清潔、保養(yǎng)、施工都很容易，外觀亮麗、顏色多樣、價(jià)格低廉，可長期經(jīng)受30噸汽車、叉車碾壓。金剛砂地坪不僅增加了地面的硬度強(qiáng)度，讓地面不再起砂，起灰，更利于打理維護(hù)。廣泛適用需要承受高人流量車輛行走，經(jīng)常有重物、尖銳物撞擊、磨擦，且無腐蝕性化學(xué)藥品存在的各類工業(yè)、民用、商用場所，比如倉庫、車間、碼頭、服裝廠、印刷廠、玩具廠、紡織廠、電子廠、絲印廠、紙品廠等。

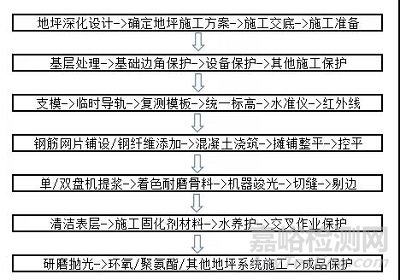

2、施工工藝
3、金剛砂耐磨地坪的優(yōu)缺點(diǎn)
（一） 優(yōu)點(diǎn)：
1）顏色多樣，表面密實(shí)，易起塵，易清潔；
2）可與水泥地面一起施工，施工工期短；
3）經(jīng)濟(jì)實(shí)惠，性價(jià)比高，使用壽命長；
4）具有良好的耐磨性、抗沖擊性和抗壓性；
5）實(shí)用耐用，無需費(fèi)心保養(yǎng)，減少維護(hù)成本。
（二） 缺點(diǎn) ：
1）顏色選擇有一定的局限性：常用的顏色只有水泥原色、灰色、綠色、紅色等；
2）某些低質(zhì)量的彩色（如綠色）耐磨地坪，時間長后就會褪色；
3）即使是彩色耐磨地坪，其顏色也做不到像環(huán)氧地坪那樣純正、飽和；
4）抗?jié)B透性較差：耐磨地坪其實(shí)就是一種高強(qiáng)度混凝土，它的抗?jié)B透性能遠(yuǎn)不及環(huán)氧地坪，針對某些經(jīng)常有油污存在的車間如機(jī)加工車間等，油污很容易滲入地坪內(nèi)部，造成無法徹底清潔；
5）表面光潔度遠(yuǎn)不及環(huán)氧地坪，尤其是質(zhì)量較差的耐磨地坪可能還會起灰，因此不適用于對潔凈度要求較高的地坪；
6）不能抵抗化學(xué)藥品的腐蝕，無機(jī)硅酸鹽為主的化學(xué)成份，極易被酸、堿腐蝕。
4、常見使用問題及分析
1 表面空鼓：
主要原因如下：
1）源于地坪的施工，很多工藝方法與水磨石很像，地坪在施工期間，一定要嚴(yán)格把控好相關(guān)的基本要求，這樣基本上無空鼓發(fā)生；
2）在水泥基層與鑿平層的處理上，基層的地面清潔未做好，基層水灰比配比不對，混凝土在運(yùn)輸過程中的時間停滯太久導(dǎo)致水泥提前凝固，水泥澆筑過程中攪拌不均勻；
2 地坪開裂：
主要原因如下：
1）地坪的施工時間一定要把控好，不要在惡劣的環(huán)境下施工，如：低溫。在環(huán)境溫度低于5℃以下禁止施工，該條件下水泥硅酸鹽凝固性較差，會延長水泥硅酸鹽的凝固時間，影響地坪的使用強(qiáng)度，會出現(xiàn)地面容易碎裂、破損，斷裂等；
2）地面因廠房建筑結(jié)構(gòu)的沉降導(dǎo)致的地面開裂，一般這種裂紋會比較明顯，很多時候裂縫較大，縫隙長度較遠(yuǎn)，這種修補(bǔ)工程較大，這種地面最好待地坪整體裂縫穩(wěn)定后再進(jìn)行修補(bǔ)。
3 地坪破損：
主要原因如下：
1）混凝土使用河水?dāng)嚢?，入水口未使用過濾網(wǎng)過濾導(dǎo)致垃圾進(jìn)入混凝土內(nèi)；
2）分隔縫切割后沒有及時使用填縫劑修補(bǔ)，導(dǎo)致地面在使用過程中被運(yùn)輸或物品壓碎；
3）現(xiàn)場尖銳物品掉落導(dǎo)致的地坪表面扎破，隨著使用破損會越來越大。
各類防靜電地坪的應(yīng)用建議
所有的建議僅供參考。
1) 以電子制造業(yè)而言，隨著科技的高速發(fā)展，器件的精密化和智能化越來越高，對防靜電也越來越嚴(yán)，因此選擇一款適合自己使用的地坪就越來越重要；
2) 在電子產(chǎn)品加工上尤其是有潔凈度要求的領(lǐng)域，防靜電地坪的選擇上建議優(yōu)先考慮PVC地坪和聚氨酯，千級以上的凈化間一般優(yōu)先考慮使用PVC地坪，特別是高架地板業(yè)內(nèi)一般優(yōu)先選擇PVC地坪；
3) 涉及高壓生產(chǎn)的區(qū)域，防靜電地坪阻值的選擇上要偏耗散型，電阻值在：1.0E+06Ω~1.0E+08Ω，起步電壓在：<±100V(這個值取決于產(chǎn)品的要求)；
4) 對防靜電性能要求比較高的芯片廠防靜電地板的電阻值一般選擇<1.0E+07Ω以下；
5) 在工控領(lǐng)域、地坪的選擇上要注意以下幾點(diǎn)；
a) 防靜電地坪的選擇上要根據(jù)產(chǎn)品的特性考慮適合自己的地坪，如果區(qū)域內(nèi)產(chǎn)品較重，防靜電要求較高，建議優(yōu)先考慮金剛砂工業(yè)地坪；
b) 如果區(qū)域內(nèi)的生產(chǎn)有涉及化學(xué)品，酸堿溶劑或者有顏色的物品，建議在地坪的選擇上優(yōu)先是聚氨酯耐磨防靜電地坪。
c) 工控領(lǐng)域如果選擇使用金剛砂防靜電地坪，以下為施工過程需要注意以下幾點(diǎn)：
水泥標(biāo)號要在C25以上。金剛砂可以考慮使用錫鈦合金的骨料，金屬骨料用量≥5公斤/平米，固化劑用量0.2公斤/平米；
鋼筋網(wǎng)支撐架使用打膨脹螺絲焊接方式替代傳統(tǒng)意義上的馬蹄形鋼筋支架，可有效降低地面的空鼓問題；
施工縫使用裝鎧縫技術(shù)可有效預(yù)防施工縫導(dǎo)致的地面開裂，混凝土脫落，以及線條美觀等問題；
施工過程中在混凝土中加入鋼纖維，可有效提升地面的抗裂性；
金剛砂地坪空鼓要求按照國家標(biāo)準(zhǔn)GB50209-2010規(guī)定，地面空鼓≥400㎡的地坪必須敲掉重做；
vi. 按GB50944-2013標(biāo)準(zhǔn)規(guī)定，水泥類地坪導(dǎo)電地網(wǎng)應(yīng)使用直徑4～6mm鋼筋。（注：水泥類地坪所使用的商品混凝土含水率高，容易對銅箔造成銹蝕，以至銅箔斷開，無法保證靜電的泄放；同時因銅箔太薄、沒強(qiáng)度，鋪設(shè)施工時任何微小掛碰都會損壞銅箔地網(wǎng)，沒有可操作性）。
6) 防靜電地坪目前從防靜電電阻和起步電壓上來講，最穩(wěn)定的是金剛砂地坪，這和它的工藝結(jié)構(gòu)以及使用金屬骨料有關(guān)，電阻值可以幾十年不變（地面不開裂的情況下）；
7) 在需要靜電泄放及防止靜電火花的場合，建議防靜電地坪的系統(tǒng)電阻應(yīng)控制在106一109Ω·m。且在107～108Ω·m范圍內(nèi)最佳。
結(jié)語
在防靜電地坪的使用上，如果從常規(guī)電子產(chǎn)品的角度分析，防靜電的地坪可選擇的種類很多，有一些接觸不多的地坪未在文中提及。隨著微小型器件的大量應(yīng)用，電子行業(yè)對防靜電地坪的需求也會越來越高，在工廠防靜電地坪的選型上一定要慎之又慎，避免造成人力物力的不必要浪費(fèi)，針對自己的產(chǎn)品特性合理的選擇地坪的類型，再根據(jù)應(yīng)用類型和防靜電需求等級選擇適合自己的防靜電地坪。
來源：Internet
關(guān)于我們 聯(lián)系我們 營業(yè)執(zhí)照 全國服務(wù)電話：400-818-0021 嘉峪檢測版權(quán)所有 備案號：京ICP備14047019號-2
京公網(wǎng)安備11010802046783號
