中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

剛剛，客戶急匆匆給我一堆照片！向我提出了一個尖銳的問題：“有沒有耐刮擦比較好的材料？”

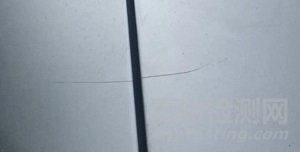

原來年底他參加了客訴復(fù)盤，塑料刮擦問題屢見不鮮，比如這款嶄新的洗衣機外殼。





塑料苦被刮久矣！看看新聞，質(zhì)量問題十有八九和刮痕有關(guān)。除了家電領(lǐng)域，汽車也是重災(zāi)區(qū)，幾乎每月都要內(nèi)外飾的刮擦問題：



某知名網(wǎng)絡(luò)投訴平臺上，今年關(guān)于刮擦的投訴，高達(dá)1200+以上。



于是，我問他：“刮擦具體要好到什么程度？”



他用力地將指甲在零件表面刮擦，說：“即使這樣劃，表面也看不出痕跡!”





“這真可以有！”我有點得意地回答道。



刮痕究竟是如何產(chǎn)生的？



不要覺得小編我吹牛。要解決這個問題，首先我們要把這一簡單的“指甲刮擦”這個過程用放大鏡仔細(xì)看一下：

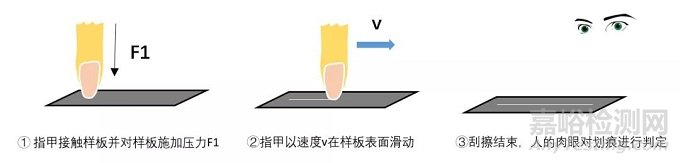

指甲刮擦可以分成三個過程：

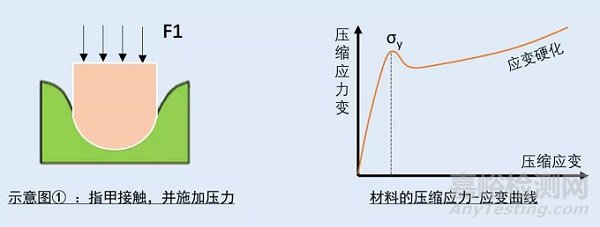

 ● 第一步：施壓階段



一般人刮擦使用的力為2~10N，食指指甲的半徑一般為0.5cm，厚度為0.5mm。材料受到指甲的壓力，表面發(fā)生了凹陷變形。這一變形是可逆的彈性形變還是不可逆的塑性形變，取決于材料的壓縮屈服強度σy的大小。





當(dāng)材料受到的壓力大于材料壓縮屈服強度時，材料發(fā)生彈性形變的同時便會發(fā)生不可恢復(fù)的塑性形變，指甲的力撤銷，樣板表面將留下壓痕。



 ● 第二步：滑動階段

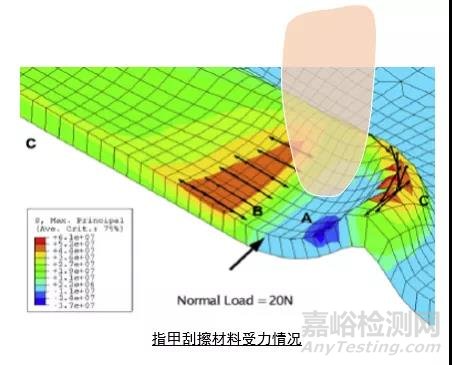

還沒完，指甲保持對材料施加的壓力，同時滑動指甲。如示意圖，在這個過程中，材料受到了三個不同的力：



A區(qū)域：受到了源自指甲壓縮力；

B區(qū)域：指甲與表面之間摩擦力；

C區(qū)域：如果A區(qū)域壓縮力足夠大，材料發(fā)生變形，并在指甲的刮擦前端

C區(qū)域材料發(fā)生拱起，將產(chǎn)生一個拉伸力。





A區(qū)域受到的壓縮力，是劃痕深淺、寬度的決定因素。如果材料具有更高的壓縮應(yīng)變硬化性能，則材料的彈性形變占比更高，劃痕的彈性恢復(fù)更多，劃痕的深度和寬度更小。同理，B區(qū)域和C區(qū)域受到了拉伸的力，材料的拉伸強度越高，材料越不容易被拉斷。



● 第三步 肉眼觀察



刮擦結(jié)束，指甲撤離，由人眼進(jìn)行結(jié)果的判定，對于一個正常人視力來說，在30厘米的觀察距離下，眼睛只能分辨一個90 μm或300 dpi分辨率的（差異）物體；在一個背景中，人眼的極限是只能分辨2%以上對比度的差異。因此，劃痕的嚴(yán)重程度只有超過這2%人眼極限時才會被發(fā)現(xiàn)。



七大主流材料  誰最耐刮？



好了，根據(jù)以上分析，咱可以把客戶的需求“指甲刮擦不留痕跡”轉(zhuǎn)化為以下技術(shù)語言：



• 刮擦實驗條件：在載荷為 2~10N，刮擦頭為半徑為0.5cm，厚度為0.5mm，表面硬度為H的圓弧片，以10m/min的速度進(jìn)行刮擦測試；



• 劃痕不能被肉眼可見：劃痕的寬度＜90μm，同時劃痕與樣板表面的分辨率差異＜2%。



材料應(yīng)當(dāng)具備以下特征，才能表現(xiàn)出優(yōu)異的刮擦性能：



• 較高的壓縮屈服強度、應(yīng)變硬化性能——劃痕寬度小，深度淺，劃痕更易發(fā)生彈性回復(fù)；

• 較高的拉伸強度、拉伸韌性、拉伸應(yīng)變硬化性能——劃痕表面不易出現(xiàn)裂紋、塑性形變；

• 低摩擦系數(shù)——有效減小劃痕寬度和減弱劃痕表面破壞；

• 顏色穩(wěn)定性——即使產(chǎn)生嚴(yán)重劃痕也不被肉眼“探測”。



能辦得到嗎？



我們對常用外殼選材（ABS、PC、PMMA……）等7大主流材料，用”刮擦實驗”終極PK：



3,2,1……

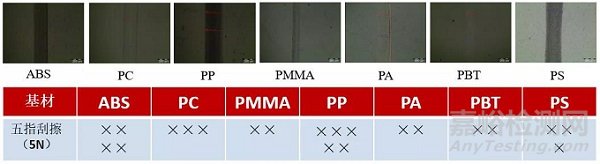

遺憾的是，在刮擦實驗環(huán)境下（5N），沒有一款材料可以滿足“指甲刮擦”這一苛刻的刮擦要求。幾乎都有肉眼可見的劃痕，只是深淺不一而已。（X越多，說明耐刮擦性越差）。





從以上結(jié)果，結(jié)合基材物性，我們可知：



MARK



• PP刮擦性最差：



PP刮擦的刮擦痕跡最為明顯，主要原因是PP最易發(fā)生壓縮屈服，級別加入礦物填充，材料的拉伸強度提升，可以一定程度改善B區(qū)域斷裂和屈服，但壓縮性能改變不大，因此填充PP的耐刮擦性能也不理想。



• PC劃痕寬，PS表面易裂



PC和PS對比，PC劃痕寬且深，而且很光滑；而PS的劃痕較窄，但表面裂紋較多。這一鮮明的反差主要原因是，PC具有低的壓縮屈服強度、高的拉伸強度和拉伸韌性；而PS具有更高的壓縮屈服強度，但拉伸韌性太差，導(dǎo)致刮擦過程中出現(xiàn)了周期性的裂紋。



PA和PBT的劃痕表現(xiàn)與PC類似，但兩個材料的壓縮屈服強度高于PC，因此劃痕寬度小于PC；



• PMMA的綜合性能最佳：



PMMA的劃痕表現(xiàn)與PS接近，但PMMA具有最高的壓縮屈服強度和比PS更好的拉伸強度和韌性，因此其變現(xiàn)出的劃痕寬度最窄，存在一些微裂紋。



“PMMA PLUS”  耐刮技術(shù)紅利來了！



以上分析可見，PMMA雖然抵不過5N以上的載荷壓力，但是相比較塑料同行，已經(jīng)出類拔萃了，是一塊好苗子！

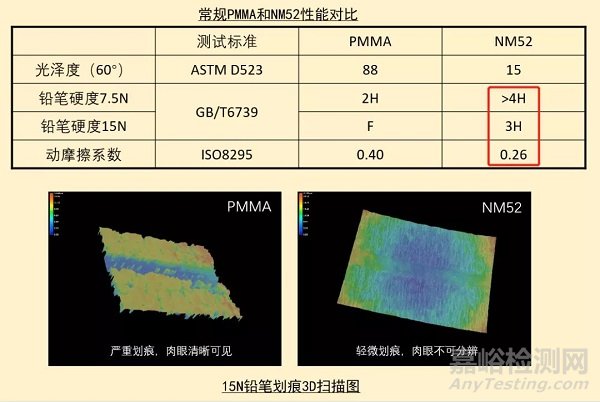

PMMA NM52是一款超耐刮的低光澤PMMA，真正實現(xiàn)了“指甲刮擦不受傷”的效果！



具有以下特點：



● 超高硬度，鉛筆硬度達(dá)到4H以上。

   從硬度看，是材料圈妥妥的頂流水平。

● 表面順滑，極低表面動摩擦系數(shù)

● 細(xì)膩啞光效果，具有防眩目特點





建議應(yīng)用：



①防眩目書桌臺面；②VR眼鏡外殼；③汽車內(nèi)外飾

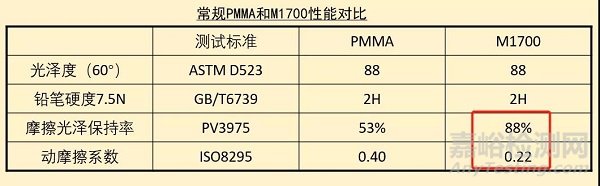

如果你對產(chǎn)品顏值的有更高要求，想擁有PMMA原有的光澤度。也可以試試看PMMA M1700，它是一款超耐刮的高光澤PMMA，具有以下特點：



● 與純PMMA一致的透明度和光澤度

● 比純PMMA更好的韌性

● 表面順滑，極低表面動摩擦系數(shù)

● 優(yōu)異的耐磨損外觀保持性能，真正實現(xiàn)指甲刮擦不留痕跡。





建議應(yīng)用：



①遙控器面板；②汽車立柱板；③鋼琴鍵；④尤克里里裝飾板
