中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

    對于一個含有初始裂紋a0的構(gòu)件，在承受靜載荷時，只要工作應力σ小于臨界應力σc，則構(gòu)件在靜應力水平下工作就是安全可靠的，只有當σ=σc或K1=K1c時，才會發(fā)生脆性破壞。

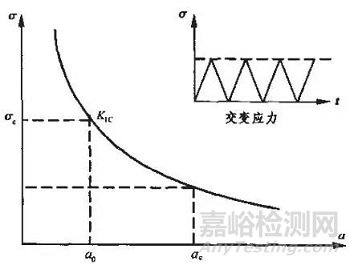

     但如果構(gòu)件承受的是一個σ<σc的交變應力，那么這個初始裂紋a0會在交變應力作用下發(fā)生緩慢擴展，當擴展到a=ac時，構(gòu)件發(fā)生失穩(wěn)破壞。從初始值a0到臨界值ac這一段擴展過程，稱為疲勞裂紋的亞臨界擴展，也稱為宏觀裂紋a0的剩余壽命階段，如圖1所示。

圖1

     材料總的疲勞壽命N 由兩部分組成，即形成壽命Ni(initiation) 及裂紋擴展直至斷裂的壽命Np(propagation)：

     疲勞斷裂過程受許多因素的影響，比較復雜，但按裂紋發(fā)展過程大致可分為四個階段：

1 裂紋成核階段

     在交變載荷作用下，構(gòu)件如果沒有裂紋或是無缺陷的光滑的零部件，雖然名義應力小于材料的屈服極限，但因為材料不均勻，在構(gòu)件的表面局部區(qū)域仍然能產(chǎn)生滑移。用力學原理來解釋，由于構(gòu)件表面是平面應力狀態(tài)，容易產(chǎn)生滑移，但看不到塑性變形特征。由于多次反復的循環(huán)滑移過程，便產(chǎn)生金屬擠出和擠入的滑移帶，由此形成微裂紋的核。

2 微裂紋擴展階段

     裂紋極形成后，微裂紋沿與主應力軸承45°的滑移面擴展。此階段擴展深入表面很淺，大約十幾微米，而且是有許多沿滑移帶的裂紋，如圖2所示。這個過程是裂紋擴展的第一階段。

圖2

3 宏觀裂紋擴展階段

     這一階段是從微觀裂紋逐漸過渡過來的宏觀階段，裂紋擴展速率增加，擴展方向與拉應力垂直，且是單一裂紋擴展。一般認為裂紋長度a在0.01mm~ac范圍內(nèi)的擴展為宏觀裂紋擴展階段，又稱為裂紋擴展的第二階段。

4 最后斷裂階段

     當裂紋擴展到足夠大即達到臨界尺寸ac時，便會產(chǎn)生失穩(wěn)擴展而很快斷裂。

     以上是無初始裂紋的光滑表面構(gòu)件的典型疲勞斷裂過程。對于高強度材料，因為屈服強度高，缺口敏感性大，以及內(nèi)部夾雜和硬顆粒多，往往直接在宏觀的應力集中處裂紋形成核，并且沿夾雜與基本界面首先裂開，由此開始宏觀裂紋穩(wěn)定擴展階段，而沒有傾斜的微觀裂紋擴展階段。用斷裂力學的觀點來分析疲勞，最重要的是宏觀裂紋擴展階段。
