1.案例問題

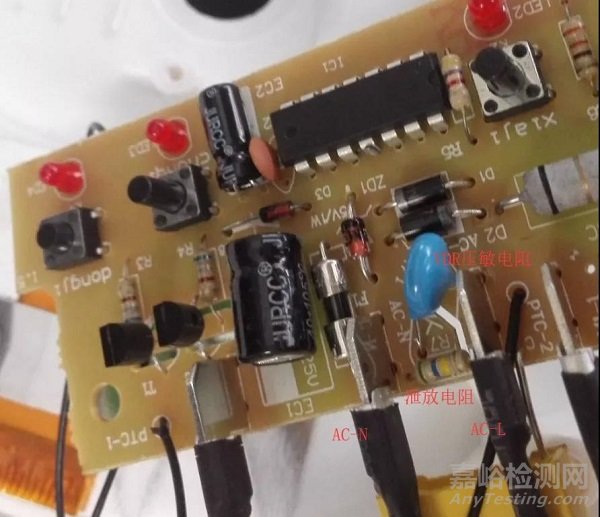

某電燉鍋PCB板,有X2濾波電容,泄放電阻,VDR壓敏電阻和FUSE保險管等元件,如圖1所示。

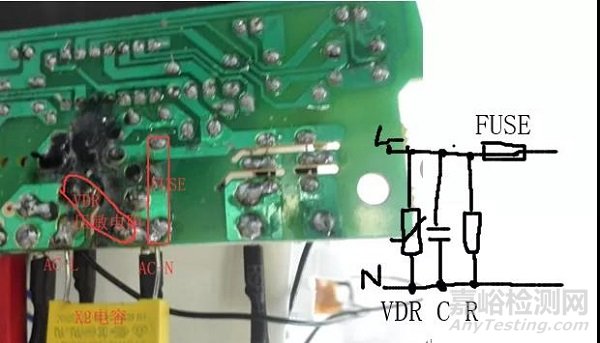

圖1 PCB板元件面
某檢驗工程師用細導線短路VDR壓敏電阻進行GB 4706.1-2005標準19.11.2試驗,接通電源瞬間FUSE爆管、細導線燒斷,如圖2所示,實驗室試驗電源電路空氣開關沒有跳閘。

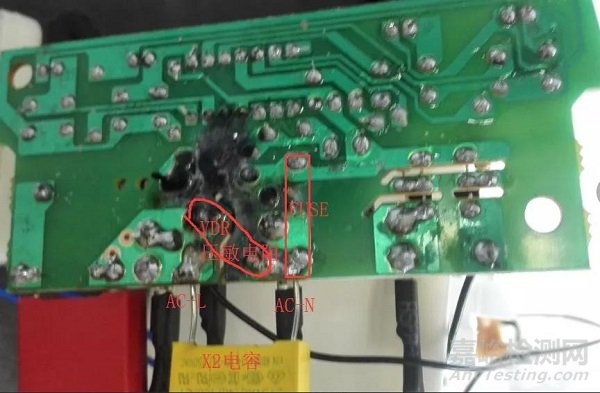

圖2 短路壓敏電阻試驗后PCB板
對此試驗結果有不同的意見:
觀點1:不論實驗室試驗電源電路空氣開關是否跳閘,模擬短路壓敏電阻試驗,被測的產品內有FUSE保護,應判定試驗結果合格。
觀點2:從實物剖析,F(xiàn)USE不能提供壓敏電阻短路的保護,可以直接判不合格,實驗室空氣開關沒有跳閘是因為短路的導線太細,直接被燒斷形成保護,至于為什么FUSE會爆管、有待進一步追查。
哪一種觀點更合理?
2.案例分析
首先,案例問題中的試驗方法有問題,短路壓敏電阻的導線太細被直接燒斷,假如用粗導線短路可能會有不同的試驗結果。
其次,從PCB實物剖析,電源L和N輸入到PCB上,并聯X2電容、泄放電阻和VDR壓敏電阻,F(xiàn)USE是在后面,如圖3所示。

圖3 剖析電路圖(局部)
從原理上分析, VDR壓敏電阻短路時,沒有任何保護措施(例如FUSE、PCB板窄走線銅箔Track-fuse),不符合GB 4706.1-2005標準24.2條款。
類似的不合格示例,如圖4所示。

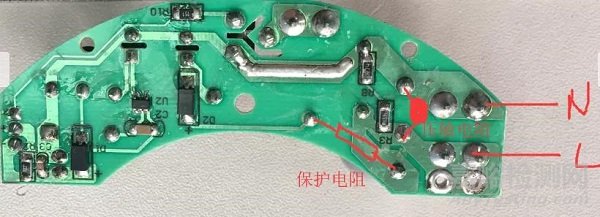

圖4 不合格示例
修改設計可以考慮在VDR壓敏電阻前面增加保護裝置,例如小型熔斷器、PCB線路板窄走線,示例如圖5所示。

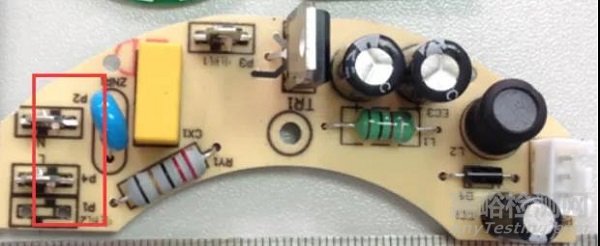

圖5 小型熔斷器FUSE保護
3.標準條款
GB 4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》(IDT IEC 60335-1 Ed4.1)標準
19.11.2 要考慮下列的故障情況,而且如有必要,要每次施加一個故障,并考慮隨之發生的間接故障。
a) 如果電氣間隙和爬電距離小于第29章中的規定值,則功能性絕緣短路;
b) 任何元件接線端處開路;
c)電容器的短路,符合GB/T 14472(idt IEC 60384-14)的電容器除外;
d) 非集成電路電子元件的任何兩個接線端處的短路,該故障情況不施加在光藕合器的兩個電路之間;
e)三端雙向可控硅開關元件以二極管方式失效;
f) 集成電路的失效。要考慮集成電路故障條件下所有可能的輸出信號。如果能表明不可能產生一個特殊的信號,則其有關的故障可不考慮。
注 1:如可控硅整流器和三端雙向可控硅開關元件那樣的元件,不經受f)故障情況。
注 2:微處理器按集成電路進行試驗。
如果電路不能用其他方法評估,故障情況 f)施加到封裝的和類似的元件。
……
19. 13 在試驗期間,器具不應噴射出火焰、熔融金屬、達到危險量的有毒性或可點燃的氣體,且其溫升不應超過表9中的規定值。
……
24.2器具不應裝有:
——在柔性軟線上的開關或自動控制器;
——如果器具出現故障,引起固定布線中保護裝置動作的裝置;
——通過釬焊操作能復位的熱斷路器,除非焊料的熔點至少為230℃。
