中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

表面裂紋或表面龜裂

    這是一種分布在工件表面深度較小的裂紋， 其深度通常是由0.01毫米到1.5~2毫米。表面裂紋分布的方向與工件的形狀無關(guān)， 但卻與裂紋的深度有關(guān)。

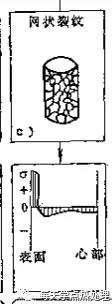

當(dāng)裂紋的深度較?。▋H在百分之幾亳米時）， 工件表面上形成細小的網(wǎng)狀裂紋。

當(dāng)裂紋深度較大， 如接近1毫米或更大些時， 則表面裂紋不一定呈網(wǎng)狀分布

   當(dāng)工件表面由于某種原因而呈現(xiàn)拉應(yīng)力狀態(tài)對， 且具有拉應(yīng)力表面的金屬的塑性又很小， 即不易發(fā)生塑性變形的情況下， 則產(chǎn)生如上圖這種裂紋，例如發(fā)生表面脫碳的工件， 淬火時表層的馬氏體因含碳量較低， 而具有較內(nèi)層的馬氏體為小的比容。因此在發(fā)生馬氏體轉(zhuǎn)變時， 使脫碳的表面受到拉應(yīng)力的作用。這樣，當(dāng)拉應(yīng)力值達到或超過鋼的破斷抗力時， 則在脫碳層深度內(nèi)形成表面裂紋。再如， 經(jīng)滲碳后的工件（如 12Cr4Ni2A鋼）在滲碳后緩冷到低于100°C的情況下， 有時也能形成深度為滲層厚度的表面裂紋。此外， 如鍛模使用到一定時間以后，在型腔中會出現(xiàn)成條狀排裂的或網(wǎng)狀的熱疲勞龜裂以及淬火后工件在磨削過程中產(chǎn)生的磨削裂紋等均是這種表面裂紋的形式。
