今汽車電子設備選擇性能可靠的電容器時需要考慮好幾個參數。首先必須了解各種電容器技術的性能特征。其次，必須考慮汽車環境和特殊應用場景，才能確定最具成本效益和最可靠的解決方案。
本文介紹了四種主要電容器電介質類型的特性：鉭電解、鋁電解、聚合物薄膜電容和陶瓷電容，另外描述了汽車環境，并列出了針對汽車應用的通用分類。

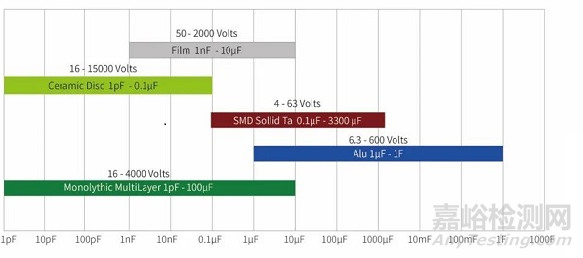

圖1顯示了一些比較流行的電容器電介質類型的典型電容值和電壓范圍。有趣的是，對于要求電容值大約0.1μF到100μF范圍和電壓小于50V的應用來說，有多個重疊的選擇區域。為了進一步了解這些不同電容器類型的性能特征，我們需要了解一些電容器的基礎知識。
圖1：電容器技術的比較，可以明顯看出電壓和電容值范圍的選擇有重疊區域。
圖2顯示了四種基本電容器類型的典型介電常數(K)和電介強度值。低K值和低電介擊穿強度的組合——例如聚合物薄膜電容器的情況——會導致低容積效率。然而，物理尺寸只是某個電容器類型的一個特征。例如，雖然薄膜電容器的尺寸相當大，但它們可以提供極高的效率和穩定的電氣特性。
圖2：電容器電介特性對于做出正確的設計選擇至關重要。

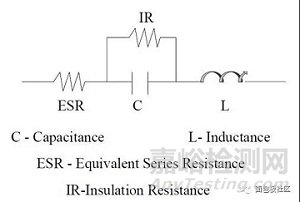

圖3給出了所有電容器的等效電路。等效串聯電阻(ESR)是阻抗的實部，代表電容器的損耗。ESR值隨溫度、頻率和電介質類型變化而變化。絕緣電阻(IR)決定了電容器在給定施加電壓下流過的直流泄漏電流量。薄膜和陶瓷(靜電)電容器的漏電流通常比鉭和鋁(電解)電容器低得多。直流漏電流隨溫度和施加電壓幅度的變化而變化。
圖3：電容器等效電路突顯了等效串聯電阻(ESR)和絕緣電阻(IR)的作用。

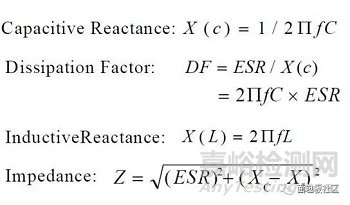

圖4中的公式表達了重要的電容器參數之間的關系：容抗、耗散因數、感抗和阻抗。需要注意的是，用于建模絕緣電阻的電阻器有著非常高的電阻值，為簡單起見在推導總阻抗(Z)時可以忽略。
圖4：圖中所示公式展現了重要的電容器參數之間的關系。
總阻抗Z在判斷電容器如何影響輸入信號方面很重要。在充電/放電循環期間，低ESR是實現高效率、低熱能損失和可靠性的關鍵。容抗(XC)和感抗(XL)體現的是有關器件的能量存儲容量和感應場產生的信息。請注意，當XC和XL相等時，就達到了設備的諧振頻率。選擇去耦電容器以去除直流信號中的交流分量/噪聲時，這個知識點很重要。為了有效地從直流電源軌中去除交流信號分量，務必選擇諧振頻率接近不需要的交流噪聲頻率的電容器，以實現最小阻抗和最大對地去耦的效果。
電子元件的汽車應用一般可分為如下六個通用領域：
動力系統控制：電動機、變速器和排放控制。如今電動汽車的蓬勃發展為電源轉換和控制電子設備增加了許多新的機會。
車輛控制：防抱死制動、主動懸架、牽引力控制、動力和四輪驅動轉向。
安全性、舒適性和便利性：安全氣囊執行器、防撞、溫濕度控制、巡航控制和防盜。
車內娛樂系統
駕駛員信息顯示和聲音警告系統
診斷和維修

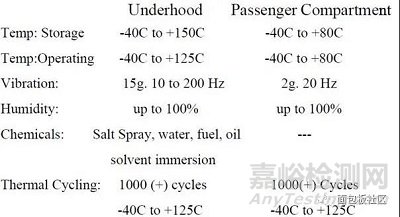

一些汽車環境條件比其他環境條件要求更高。圖5描述了發動機艙和乘客艙的環境條件。
圖5：汽車環境一瞥，強調了發動機艙的環境條件。
在描述了主要的汽車環境和應用之后，接下來介紹四種主要的電容器技術，并指出會影響電路性能和長期可靠性的一些特性。
在最一般的分類中，大多數電容器屬于兩種基本結構類別之一：靜電(聚合物薄膜和陶瓷電容)和電解(鉭和鋁)電容器。靜電電容器是非極化器件，通常表現出非常低的等效串聯電阻(ESR)和阻抗。電解電容器通常具有更高的電容值，但會被極化。
鉭電解電容
鉭電解電容一般是額定電壓從2.5VDC至63VDC的貼片器件，采用125V軸向引線。注意：為了獲得最高的可靠性，固體鉭電容的實際施加電壓降額至額定電壓的50%，鉭聚合物和濕塊狀軸向鉭電容則降額至80%。
鉭電解電容隨著時間和溫度的變化具有非常穩定的電氣特性
貼片鉭電容的容量最高為2,200μF，軸向濕塊鉭電容的最大容量可達10,000μF。
浪涌測試/篩選和更大的貼片外殼尺寸(低ESR值和大電容值)。
在正常電壓降額使用條件下的典型失效率為5FIT至15FIT(每10億小時失效數)。
鋁電解電容
貼片式鋁電解電容的額定電壓從6.3VDC至450VDC，大罐式鋁電容則有更高的電壓。
溫度等級有85℃、105℃或120℃。
貼片式鋁電容的最大容量為10mF。
無需浪涌電流篩選。
鋁電解電容具有自然磨損機制，在完全額定電壓和最高溫度條件下的使用壽命將限制為5,000小時。如果降額至額定電壓的80%，使用壽命可延長兩倍。
陶瓷電容
陶瓷電容的額定電壓從6.3VDC到5,000VDC(大多數使用場合為100V或更低)；電壓無需降額使用，但必須考慮電容的電壓系數。在額定電壓或接近額定電壓下工作時，多層陶瓷電容(MLCC)的有效電容值可能最多會損失40%。
陶瓷電容的工作溫度可以超過150℃。
無極化(在高速插入時可大電流充電)。
陶瓷電容具有非常低的ESR和直流漏電流。
典型失效率小于1FIT；典型失效模式是短路或參數漂移。
聚合物薄膜電容
額定電壓從16VDC至2,000VDC；無需降額工作。
大多數聚合物薄膜電容的最高工作溫度為105℃(PPS電容為125℃)。
超低的ESR和直流漏電流
典型失效率小于5FIT；典型失效模式是開路或參數漂移。
(汽車應用中)表貼型號產品比較有限。
通用選擇指南
上面列出的特性有助于設計工程師在電容器選擇方面做出一般性決策。成本、尺寸和可制造性也是重要因素。
確定哪種電容器類型最適合給定應用并不總是那么容易。下面針對汽車和其他電子電路中的主要電路應用類型提供一些通用指南。
電源濾波：大容值、低ESR和耐高溫能力——鉭、鋁和一些陶瓷和聚合物薄膜電容。
大容量?jī)?chǔ)能：用于快速放電和脈沖應用的大容值、低ESR電容——鉭、鋁和一些聚合物薄膜電容。
調諧和定時：在寬溫度和頻率范圍內保持穩定的電容值，并且在熱循環條件下具有很好的可重復性——陶瓷(NP0型)和聚合物薄膜電容。
去耦和旁路：非常低的ESR和良好的Z特性-陶瓷和聚合物薄膜電容。
電容器選擇是一個多維問題；每種電容器類型都有自己的特性，都有可能成為給定應用最合乎邏輯的選擇。電容器的成本、尺寸、封裝類型和全壽命期間的可靠性問題是重要的考慮因素。目前市場上的選擇有很多，因此參考每個制造商的規格來選擇合適的電容器非常重要。
來源：Internet
