在電磁兼容試驗項目中，很多項目是在設備的電纜上注入共模電壓，這些試驗項目的依據是什么呢？下面我們解釋一下其中的道理。

外部騷擾主要有兩種，一種是來自公共電源的，這叫做傳導騷擾，另一種來自空間電磁波，這叫做輻射騷擾。后者更加普遍。

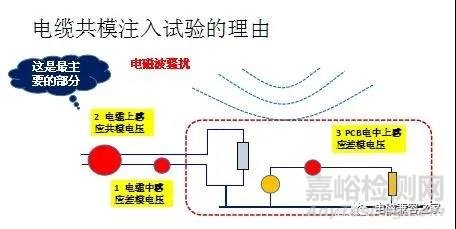

圖中所示的是一個處于電磁場中的設備。這種騷擾電磁場的來源十分廣泛，不僅僅來自大家熟悉的無線電發射天線，任何導體上有高頻電流時，都會產生電磁輻射。例如，工業現場的變頻器與電機之間的連接電纜是最強的電磁輻射源之一，它經常對自動控制設備形成干擾。還有，靜電放電本質上也是通過輻射對電路形成干擾的。

騷擾電磁波入侵設備主要通過兩個路徑，一個是線路板上的電路，另一個是各種外拖電纜。

在電纜上形成的騷擾電壓如圖中的“1”、“2”所示。“1”是共模電壓，“2”是差模電壓。由于電纜中的一對信號線距離很近，因此差模電壓很小，主要是共模電壓。

電磁場也會在內部電路上直接感應出差模電壓，如圖中的3。由于PCB上電路的回路面積很小，因此這種差模電壓并不是主要的。特別是當線路板的布線遵守了一些電磁兼容基本設計規則，并且有一個金屬機箱時，這種騷擾電壓幾乎可以忽略。

綜上分析，外拖電纜上的共模電壓是電子設備最主要的騷擾源。正是基于這樣的事實，電磁兼容試驗中很多項目是在外拖電纜上施加共模電壓的。

直接向電纜注入騷擾的方法可以模擬空間電磁場的效應，但是試驗更容易，重復性更好。
