以前接觸的都是大設備，去年公司準備上馬一些手持式的小設備，此類設備無法進行防靜電接地處理。剛開始接觸此類設備的時候，非常困惑，很長一段時間沒有想通此類設備在打靜電時，靜電放電路徑是什么？現把自己的一些想法寫下來，與大家分享，有可能我的想法不對，歡迎討論指正。

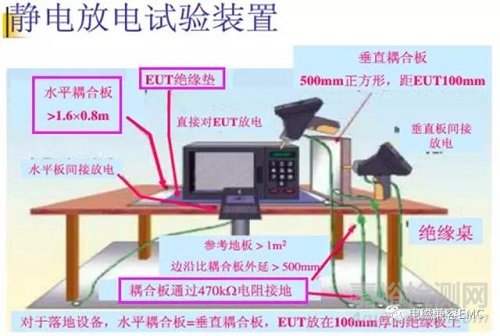

我們簡化抽象放電實驗裝置電路，把EUT簡化為一張銅皮（靜電放電是共模干擾，無論EUT內的PCB是幾層板，在此把它當作一個整體看待。）：

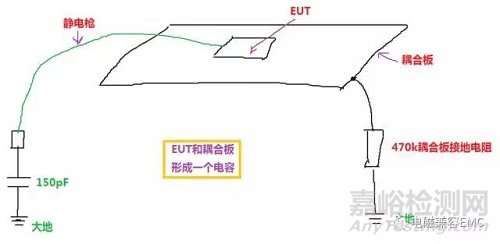

EUT內PCB上的銅皮和水平耦合板構成一個電容：

靜電放電其實就是對“EUT和耦合板形成電容”的充電過程，充電時，會在有阻抗的地方產生電壓降。

那么，如何保護EUT不被靜電打到？如果設備沒有裸露的金屬，我們可以提高設備外殼的絕緣，阻止靜電放電的產生；如果設備有裸露的金屬，應盡量保證PCB地平面的完整性，減小地平面上的阻抗，必要時可以增加外屏蔽層，由于外屏蔽的阻抗更小，大部分靜電順著外屏蔽放電，從而保護了EUT。

手持設備外靜電屏蔽的工作機理如下：

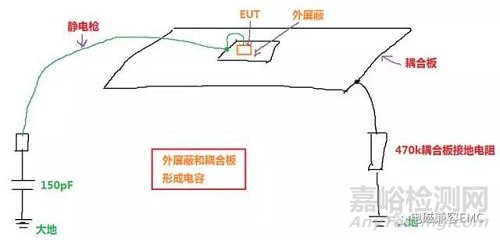

外屏蔽取代EUT，和耦合板之間形成電容，靜電放電經過外屏蔽而不是EUT，從而保護了EUT。

雖然EUT和外屏蔽是連接在一起的，但靜電只聚集在金屬的表面，也就是說靜電只聚集在外屏蔽的外表面，EUT上是沒有靜電的。

上圖中，如果要靜電保護EUT的上部，在EUT的上面也應該有外屏蔽。外屏蔽最好包裹整個EUT，進而保護EUT的全部側面，一般來說，對EUT的每個側面都需要打靜電。
