樣品信息及問題描述

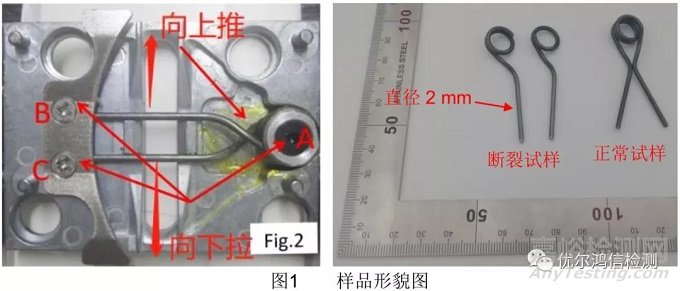

客戶某款彈簧之制程為：彈簧折彎成型→450℃烘烤30min→噴丸處理。其疲勞壽命設計為100萬次。在疲勞壽命測試18萬次后發生斷裂，試樣如圖1所示。委托實驗室對斷裂彈簧進行分析，找到斷裂原因，方便現場改善。





測試結果

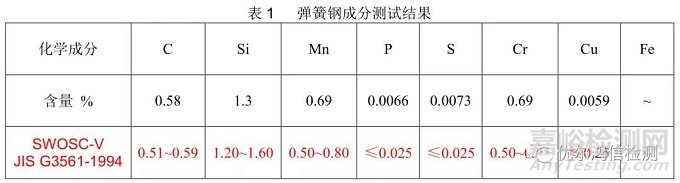

彈簧化學成分結果如表1所示，可見根據JIS G3561-1994，供應商提供的產品符合SWOSC-V的成分規格。

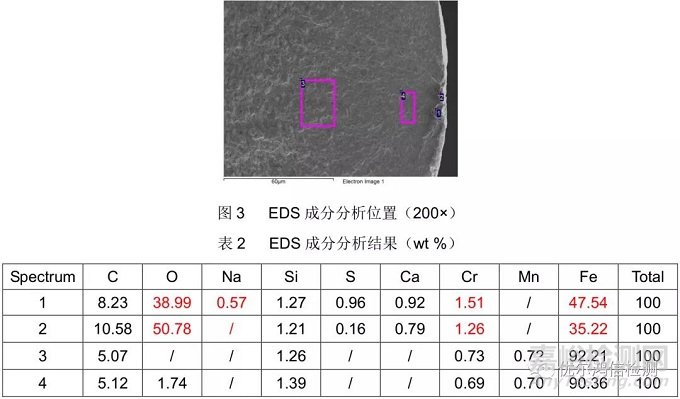

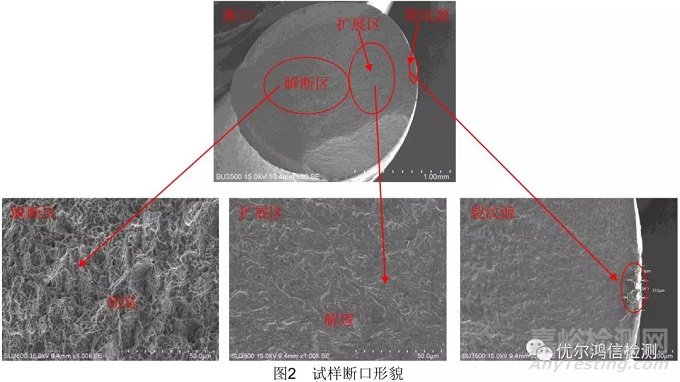

斷口清洗后，對斷口SEM形貌觀察+EDS成分分析，結果如圖2~3及表2所示，可以發現：



●斷口形貌分為裂紋源、擴展區、瞬斷區三部分，未發現疲勞斷裂的貝紋線；



●裂紋源分布于試樣表層，外形疑似為粒狀固體顆粒，最大深度 ~41 μm，寬度 ~130 μm，其成分主要為Fe、Cr、Si、O、Ca等，可能是冷拉拔潤滑劑、鋼絲氧化皮與灰塵的混合物；



●擴展區呈現為解理形貌，為典型的脆性斷裂；



●瞬斷區呈現韌窩形貌，為韌性斷裂。

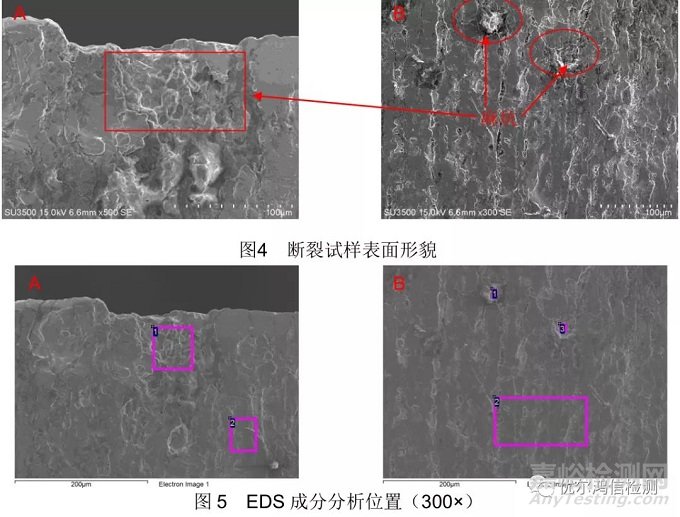

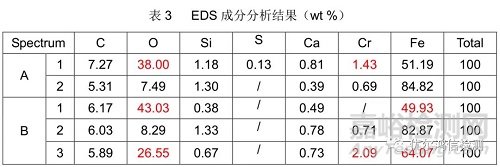

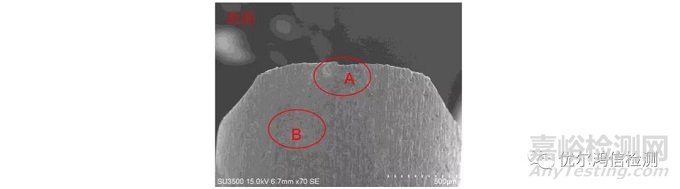

對斷裂試樣斷口附近表面SEM形貌進行觀察，結果如圖4~5及表3所示，可見：



●斷裂試樣表面裂紋源位置呈現為麻坑狀，其成分主要為Fe、Cr、Si、O、Ca；



●斷裂試樣遠離斷口位置也存在一些較小麻坑，麻坑內部填充異物；異物成分與裂紋源異物成分近似，可能兩者的來源一致。

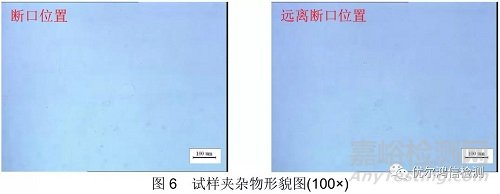

對試樣夾雜物形貌進行觀察，結果如圖6所示，可見：



●靠近斷口位置與遠離斷口位置的夾雜物較少，均為D 1.0級。





對斷裂試樣的金相形貌進行觀察，結果如圖7所示，可見：



●試樣表層未發現脫碳層；



試樣表層組織與芯部組織一致，均為回火屈氏體+少量鐵素體。

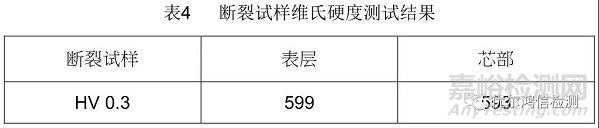

對斷裂試樣表層與芯部維氏硬度進行測量，結果如表4所示，可見：



●試樣的芯部與表層硬度近似，都在590~600HV。









驗證

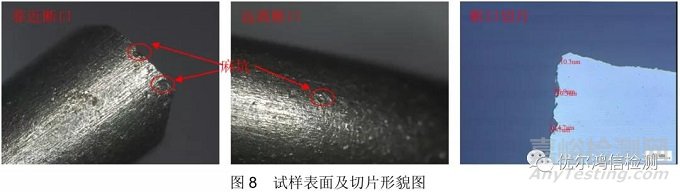

對斷裂試樣表面及遠離斷口位置進行表面形貌及切片進行觀察，結果如圖8所示，可以發現：



●斷口位置與遠離斷口位置都有一些麻坑，但斷口位置的麻坑明顯較大；



●試樣表面分布著深度為10~20μm之間的麻坑。





分析討論



客戶彈簧用線材材質為SWOSC-V，屬閥門彈簧用鋼絲，用于高疲勞工況場合。其適用標準JISG3561，除對化學成分/力學性能有要求外，尚對材料的表面狀態有嚴格要求，如總脫碳層深度在絲徑的1.5%以下，Φ2線材表面缺陷(如鐵皮/鐵銹/裂紋/劃傷/麻坑和其它有害缺陷)的深度在0.01mm以下。



本案彈簧斷口位置的主要表面缺陷為麻坑，缺陷深度高達0.04mm，遠超規格要求。缺口位置容易引起應力集中成為斷裂的裂紋源。在服役過程中裂紋逐漸擴展，最終導致零件斷裂。



結論



1.彈簧材質符合JIS G 3561規定對SWOSC-V之化學成分、力學性能要求，美中不中的是金相組織中有少量鐵素體；



2.彈簧斷口未發現疲勞特征，裂紋源及擴展區顯示脆性解理特征，瞬間斷裂區顯示塑性韌窩特征；



3.樣品斷口及附近觀察到數量較多的麻坑，深度10μm以上，最大深度~40μm，遠超規格要求；



4.彈簧鋼絲表面麻點易造成應力集中，在服役工況下，成為裂紋源，并逐漸擴展最終導致瞬間斷裂；



5.建議彈簧制造部門需依JIS G 3561指引方法重點管控鋼絲表面質量。
