    本文在加速電壓為120kV、聚焦電流為2460mA、焊接電流為12mA條件下，采用真空電子束對3mm厚304不銹鋼板進行焊接，研究了焊接速度(10~40mm·s-1)對接頭顯微組織和力學性能的影響。結果表明：焊縫的顯微組織主要由兩側的柱狀晶及中心的等軸晶組成；隨著焊接速度的增大，焊縫晶粒尺寸減小，鐵素體體積分?jǐn)?shù)增加，接頭各區域的硬度均有提高，抗拉強度先增大后減小，拉伸后接頭均在母材處斷裂。試驗條件下真空電子束焊接304不銹鋼的最佳焊接速度為30mm·s-1，此時焊縫的成形質量較好，鐵素體體積分?jǐn)?shù)為7.4%，硬度較高，抗拉強度最大，為640MPa，拉伸斷口呈現韌性斷裂特征。



1 試樣制備與試驗方法



     焊接母材為尺寸150mm×200mm×3mm的304不銹鋼熱軋板，其實測抗拉強度為640MPa，屈服強度為272MPa。焊前，先用砂紙對待焊區及附近區域進行打磨處理，以去除表面的氧化膜，然后超聲清洗，吹干后放置在烘箱中烘干。焊接設備為電子束焊機，將處理好的待焊板材安裝在焊接平臺上，抽真空，真空度不大于500Pa，加速電壓為120kV，聚焦電流為2460mA，焊接電流為12mA，焊接速度為10，20，30，40mm·s-1。



     焊后在焊接接頭處截取金相試樣，經打磨、拋光，用HCl、HNO3、H2O、FeCl3溶液腐蝕后，在數碼光學顯微鏡上觀察焊縫橫截面形貌、顯微組織，并按照GB/T 1954—2008采用金相法測定鐵素體體積分?jǐn)?shù)，測試區域?yàn)楹缚p橫截面中心位置向上1mm處，測量時放大倍數為500倍，視場數不低于12個。采用顯微硬度計測焊縫橫截面的顯微硬度，載荷為1.96N，保載時間為20s，測試間距為0.1mm。在焊接接頭處以焊縫為中心垂直于焊接方向截取拉伸試樣，承載截面尺寸為6mm×3mm，標距為30mm，按照GB/T 228—2002采用材料萬能試驗機進行室溫拉伸試驗，拉伸速度為1mm·min-1，采用掃描電鏡觀察拉伸斷口形貌。



2 試驗結果與討論



2.1對宏觀形貌和顯微組織的影響

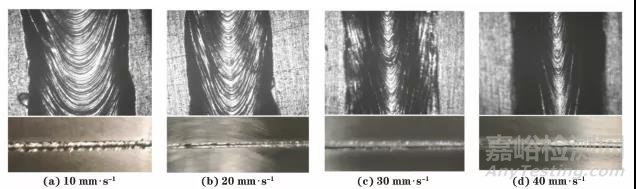

     由圖1可以看出：當焊接速度為10，20mm·s-1時，304不銹鋼電子束焊接頭焊縫表面存在少量飛濺；隨著焊接速度的增大，焊縫寬度變窄，邊緣趨于平直，表面魚鱗紋曲率變大。不同焊接速度下所有焊縫表面均成形良好，無表面裂紋、氣孔等缺陷。





圖1 不同焊接速度下焊縫正面的宏觀形貌

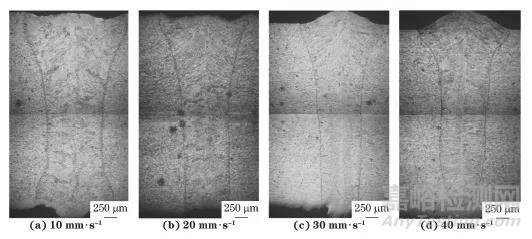

     由圖2可知：當焊接速度為10mm·s-1時，焊縫的截面積最大，隨著焊接速度的增大，焊縫正面和背面熔寬均減小；當焊接速度為40mm·s-1時，試樣中出現未焊透現象，這是由于在焊接電流和電壓一定條件下，隨焊接速度的增大，焊接熱輸入減小而造成的。當焊接速度為10，20mm·s-1時，焊縫上表面出現凹陷現象，這是因?yàn)楫?dāng)焊接速度過慢時，焊接熱輸入過大，引起熔池表面金屬劇烈蒸發，當熱源離開時，熔池仍未穩定，導致焊縫上表面出現凹陷現象。綜上可知，使焊接接頭獲得良好成形形貌的最佳焊接速度為30mm·s-1。





圖2 不同焊接速度下焊縫橫截面形貌

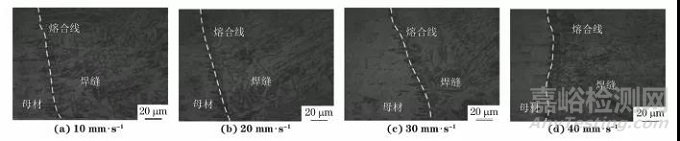

    由圖3可知，熔合線處存在一層細小的柱狀晶；焊縫區域存在垂直于熔合線方向并指向熔池中心的樹枝晶，樹枝晶間分布著細小的等軸晶和柱狀晶。在焊接過程中晶粒先在熔合線上形核，然后朝著與散熱相反的方向生長。隨著焊接速度增大，熔合線附近柱狀晶晶胞的尺寸變小，且枝晶間的黑色析出物增多，使晶界和亞晶界變得曲折，這可有效地抑制熱裂紋的萌生和擴展。





圖3 不同焊接速度下熔合線附近的顯微組織

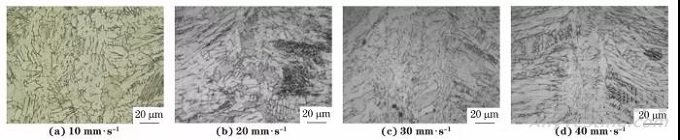

     由圖4可以看出，不同焊接速度下焊縫中心的晶粒呈現等軸樹枝晶的特征，其兩側為柱狀晶結構。在焊接熔池的不同位置，不同的溫度梯度和結晶速率造成了不同的成分過冷度，從而形成不同的結晶形態，使得焊縫不同位置具有不同的結晶組織。從焊接熔池邊緣到中心的結晶過程中，隨著固/液界面前沿液相中溫度梯度的降低、結晶速率的加快以及溶質濃度的提升,成分過冷度不斷變大，結晶形態依次從平面晶向胞狀晶、胞狀樹枝晶和樹枝晶轉變，最終在熔池中心形成少量等軸晶。隨著焊接速度的增大，焊縫中心結晶速率提高，導致焊縫中心晶粒越來越細小。





圖4 不同焊接速度下焊縫中心的顯微組織



2.2對鐵素體含量的影響



     由圖5可以看出，隨著焊接速度的增大，焊接接頭焊縫中鐵素體含量增加，且均在GB/T 1954—2008中要求的鐵素體體積分?jǐn)?shù)在4%~12%范圍內。研究表明，奧氏體不銹鋼焊縫中，鐵素體體積分?jǐn)?shù)最優在5%左右。鐵素體的出現一方面可以限制磷、硫等雜質元素的偏聚，另一方面可以使晶界變得凹凸不平而改變晶界的浸潤性，從而有效降低焊縫的熱裂紋敏感性。但是，在奧氏體不銹鋼中，過高的鐵素體含量會造成焊縫塑性及韌性的降低；鐵素體含量的變化還可對不銹鋼的孔蝕和應力腐蝕開裂產生影響，但對晶間腐蝕的影響不大。理論上，鐵素體的含量與鉻元素含量有關；增大電流、降低焊接速度都可導致焊縫鐵素體含量降低。這是因?yàn)殡娏鞯脑龃蠡蚝附铀俣鹊南陆刀紩?huì)增大焊接熱輸入，造成熔池溫度升高，導致焊縫中強鐵素體元素鉻的燒損，使得鐵素體含量降低。隨著焊接速度的增大，焊接熱輸入降低，鉻元素的燒損程度降低，因此鐵素體含量增加。





圖5 焊縫中鐵素體體積分?jǐn)?shù)隨焊接速度的變化曲線



2.3對硬度的影響



     由圖6可知：接頭焊縫區硬度高于母材區，從熔合線到焊縫中心，硬度先降低再升高，在焊縫中心區域達到峰值；隨著焊接速度的增大，接頭相同位置處的硬度略有升高，這是因?yàn)殡S著焊接速度的增大，組織中的鐵素體含量增加，而鐵素體可以在一定程度上提高奧氏體不銹鋼的強度，表現為焊縫顯微硬度的略微提高。常溫下，細晶粒金屬比粗晶粒金屬具有更高的強度、硬度以及更優異的塑性和韌性，這是因?yàn)榧?xì)晶粒受到外力而發生的塑性變形可分散在更多的晶粒內進行，塑性變形較均勻，應力集中較?。煌瑫r(shí)晶粒越細小，晶界面積越大，晶界越曲折，越不利于裂紋擴展。焊縫中心存在一些細小的等軸晶，相比較于焊縫其他區域晶粒更細小，因此焊縫中心區域的硬度更高。





圖6 不同焊接速度下焊接接頭的硬度分布曲線



2.4對拉伸性能的影響

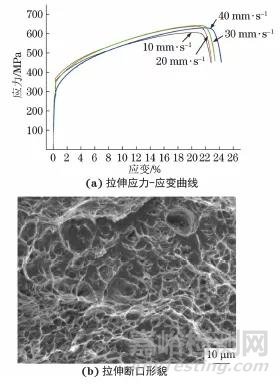

     由圖7(a)可以看出，不同焊接速度下，焊接接頭的抗拉強度在550~640MPa之間，隨焊接速度增大呈現先增大后減小的趨勢。斷裂均發生在母材區，這說明焊縫的強度大于母材，也說明采用電子束焊接304不銹鋼時具有較好的工藝相容性。其中，焊接速度為30mm·s-1所對應的接頭抗拉強度最大，達640MPa，其斷口上分布著大小不一的韌窩及撕裂棱，如圖7(b)所示，呈現典型的韌性斷裂特征，表明焊縫金屬具有較好的塑性。電子束焊接具有極高的能量密度，可以降低焊接熱輸入，細化焊縫晶粒，提高焊接接頭的強度；真空環境可為焊接過程提供極為優異的保護作用，能夠避免出現合金燒損、氣孔夾雜等缺陷；狹窄的焊縫寬度極大地降低了焊接接頭的殘余應力，從而可以提高焊接接頭的抗拉強度。







圖7 不同焊接速度下接頭的拉伸應力-應變曲線及焊接速度為30mm·s-1時的拉伸斷口形貌



3 結 論



    (1) 當電子束焊接304不銹鋼的焊接速度為10，20mm·s-1時，焊縫表面凹陷，當焊接速度為40mm·s-1時，接頭出現未焊透缺陷，當焊接速度為30mm·s-1時，接頭焊縫的成形質量較好。焊縫的顯微組織主要由兩側的柱狀晶及中心的等軸晶組成，隨著焊接速度的增大，焊縫晶粒尺寸減小，焊縫中鐵素體含量增加。



     (2) 焊接接頭焊縫區的硬度高于母材區，且從熔合線到焊縫中心，硬度先降低再升高；隨著焊接速度的增加，焊縫的硬度略微升高。隨著焊接速度的增加，焊接接頭的抗拉強度先增大后減小，且焊接接頭拉伸時均在母材區斷裂，當焊接速度為30mm·s-1時，接頭的抗拉強度最大，為640MPa，斷裂方式為韌性斷裂。試驗條件下電子束焊接304不銹鋼的最佳焊接速度為30mm·s-1。
