     0Cr16Ni5Mo1鋼屬于超低碳馬氏體不銹鋼，因其碳含量較低以及鉻、鎳、鉬的配比較優，有利于形成較為穩定的馬氏體組織，且通過簡單的熱處理即可得到強度和韌性良好匹配的材料，從而在水電、火電、核電和航空航天等領域得到廣泛應用。0Cr16Ni5Mo1鋼常用于制造葉片、齒輪等零件，由于長時間受到交變載荷的作用，上述零件容易發生疲勞失效，降低其使用壽命。因此，疲勞壽命成為0Cr16Ni5Mo1鋼的重要性能指標。



     表面噴丸強化技術是提高機械零部件疲勞壽命的一種重要的制造工藝。噴丸處理能夠給材料表層帶來多種變化，包括：①引入殘余壓應力場；②細化表面組織；③將殘余奧氏體轉變?yōu)轳R氏體；④表面粗糙度增大。其中前三者均可提高材料的疲勞壽命，而最后者則會降低材料的疲勞性能。然而，通過優化處理噴丸工藝參數，可以將表面粗糙度控制在合理的范圍內，從而避免這一不利影響。與其他表面強化技術相比，噴丸處理具有強化效果明顯、操作簡便及成本低廉等優點。



     目前，噴丸強化技術在國內已得到了一定程度的應用，但實際噴丸處理工藝的選擇仍面臨很多問題。對于不同材料的噴丸強化件，采用鋼丸、陶瓷丸、玻璃丸等不同噴丸介質，選用不同的噴丸強度以及復合工藝都會對噴丸強化效果產生明顯影響。為了獲得最優的噴丸強化效果，來自中國航發南方工業有限公司和上海交通大學材料科學與工程學院的李克、朱文龍和宋逸思等研究人員對0Cr16Ni5Mo1馬氏體不銹鋼進行了6種不同工藝的噴丸處理，以期獲得最優的殘余壓應力場及細化的形變組織，最大程度改善材料的疲勞性能。



1 試驗材料及方法



1.1 試驗材料



      試驗材料為0Cr16Ni5Mo1馬氏體不銹鋼，試驗材料在1100℃保溫1h奧氏體化后，進行油淬冷至室溫，然后在580℃保溫2h回火。

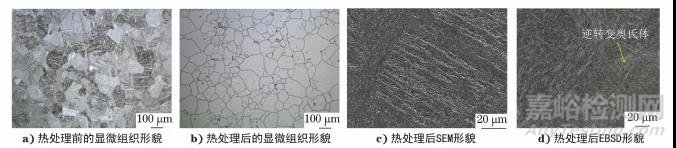

圖1 試驗用0Cr16Ni5Mo1馬氏體不銹鋼的微觀形貌



     圖1為試驗材料熱處理前后的顯微組織形貌、掃描電鏡(SEM)形貌及電子背散射衍射(EBSD)形貌，可知回火狀態的顯微組織中基體為回火馬氏體和少量的殘余奧氏體，其晶粒度對應ASTM標準評級約為4.5級，每個原奧晶粒內存在若干個取向不同的馬氏體板條，殘余奧氏體彌散分布于板條間。





圖2 噴丸試樣尺寸及噴丸示意圖



     噴丸試樣從試驗材料上切取，為圓片狀試樣，尺寸為?25mm×10mm。對其端面進行噴丸處理,具體試樣尺寸與噴丸工藝方法如圖2所示。噴丸所用彈丸為直徑0.3mm的鋼丸、直徑0.1mm的陶瓷丸以及直徑0.1mm的玻璃丸。



1.2 試驗方法

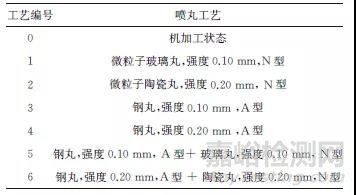

表1 噴丸工藝編號及噴丸工藝





     表1為不同噴丸工藝的編號及參數。重要的噴丸工藝參數包括噴丸強度和噴丸表面覆蓋率。噴丸強度是通過標準阿爾門的飽和弧高曲線來確定的，飽和點弧高值即為噴丸強度(標準單位為mm)，標準阿爾門試片包括A型與N型試片，試驗樣品均達到100%覆蓋率。



     各工藝條件下噴丸表面粗糙度均采用表面粗糙度儀測量，主要粗糙度參數選擇輪廓算術平均偏差(Ra)和微觀不平度10點高度(Rz)，每個噴丸表面重復測量3次，最后取其平均值。每次取樣連續取5段，每段長度0.4mm。噴丸后殘余應力采用X射線應力分析儀檢測。檢測執行ASTME 915—2010、EN 15305—2008以及GB 7704—2017標準。X射線應力分析儀同時還可以檢測噴丸層的衍射半高寬，用以間接表征噴丸后形變組織結構。采用電解拋光機和專用電解液進行電化學腐蝕，采用數顯千分尺測量腐蝕深度。殘余奧氏體含量通過X射線衍射分析儀檢測，檢測執行ASTME 975—2013和YB/T 5338—2006標準。采用顯微硬度計測量各種工藝對應噴丸層顯微硬度及其沿材料層深的分布。



2 試驗結果與討論



2.1 表面粗糙度



      利用數顯表面粗糙度輪廓儀測量試塊未噴丸機加工面以及不同工藝噴丸處理面的表面粗糙度的Ra和Rz值，結果如圖3所示。

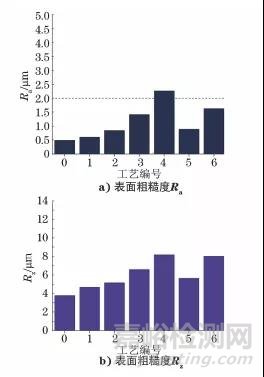

圖3 不同工藝噴丸后試樣的表面粗糙度



     直徑?25mm、厚度10mm圓片噴丸工藝試塊端面經過精磨加工，未噴丸機加工面表面粗糙度較低。噴丸工藝1和工藝2的噴丸強度較低，對應表面粗糙度增加不明顯。噴丸工藝3和工藝4采用鋼丸，隨著噴丸強度增加表面粗糙度增大。噴丸工藝5和工藝3相比，由于增加微粒子玻璃丸噴丸，表面粗糙度降低。噴丸工藝6和工藝4相比，由于增加微粒子陶瓷丸噴丸，表面粗糙度降低。噴丸工藝10和工藝9相比，增加了微粒子玻璃丸噴丸，表面粗糙度進一步降低?？傊?，采用多道復合噴丸技術，既可以確保噴丸強化效果又不至于明顯增加噴丸表面粗糙度，使試樣獲得較高的表面質量。



2.2 殘余應力





圖4 不同工藝噴丸后試樣的表層殘余應力分布



     圖4為噴丸后試樣表層殘余應力分布?？梢钥闯?，表層殘余應力分布因噴丸工藝的不同而呈現出巨大差異。未噴丸機加工表面殘余應力為-263MPa，殘余壓應力深度50μm；工藝1，2表面殘余應力分別為-661MPa，-667MPa，殘余壓應力深度分別為50μm，75μm；工藝3，4表面殘余應力分別為-497MPa，-543MPa，殘余壓應力深度分別為100μm，150μm；工藝5，6表面殘余應力分別為-590MPa，-620MPa，殘余壓應力深度分別為100μm，150μm。即噴丸工藝4，6引入最強的殘余壓應力場，工藝3，5次之，工藝1，2引入殘余壓應力場相對較弱。



     未噴丸機加工表面存在較低水平的殘余壓應力，主要是由于磨削加工所致，機加工殘余應力水平較低，因此沿材料深度方向的分布比較淺，對材料的表面性能不會產生明顯影響。工藝1和工藝2分別采用微粒子玻璃丸0.10mm強度和陶瓷彈丸0.20mm強度噴丸，可在表面獲得較高的殘余壓應力，但玻璃丸和陶瓷丸噴丸強度較低，殘余壓應力分布較淺。噴丸工藝3，4采用鋼丸，噴丸強度由0.10mm增至0.20mm，導致噴丸表面殘余壓應力增大，最大殘余壓應力也增大，由520MPa增至570MPa，殘余壓應力深度增加。這是由于噴丸強度增加，彈丸沖擊材料的力度增大，導致材料表層形變程度增大，從而產生更大的殘余壓應力以及更深的殘余壓應力分布。與噴丸工藝3相比，工藝5中試樣殘余壓應力場的層深、最大值變化不大。但工藝5中增加一道強度0.10mm的玻璃丸噴丸，有效增加了噴丸表面的殘余壓應力，二次強化效果比較明顯。噴丸工藝6與工藝4的變化規律同樣類似，試樣表面殘余壓應力增大。



     在噴丸過程中，材料表層發生塑性變形，而其內部則始終為彈性變形，最終導致材料表層呈現殘余壓應力的狀態，可以顯著提高材料的疲勞壽命。采用上述鋼丸強力噴丸+陶瓷式玻璃丸噴丸的復合噴丸方式(即工藝5，6)，可以進一步增加噴丸表面的殘余壓應力，緩解最表層殘余應力分布梯度，從而優化噴丸殘余應力場的分布。





圖5 工藝5噴丸后試樣表面各點的殘余應力



     為進一步驗證噴丸工藝5對試樣表面殘余應力分布均勻性的影響，在試樣表面隨機測量了A1~A9、B1~B9共計18個位置的殘余應力,結果如圖5所示?？芍?，經鋼丸強力噴丸+陶瓷式玻璃丸噴丸的復合噴丸后，試樣表面的殘余應力分布較為均勻，波動不大，都在-700MPa左右，即工藝5能夠?qū)υ嚇颖砻嫫鸬胶芎玫膹娀Ч?/span>



2.3 衍射半高寬





圖6 不同工藝噴丸后試樣表層的衍射半高寬



      X射線衍射半高寬常用來間接表征材料噴丸后形變組織結構，衍射半高寬越寬則材料內晶粒越細及晶格畸變越大。噴丸后試樣表層的衍射半高寬分布如圖6所示?？芍鞴に嚨膰娡鑿娀幚砭茉谠嚇颖砻嬖斐裳苌浒敫邔挼膶捇?，且隨層深的增加而急劇減小，最終都穩定在基體的2.2°左右。



     未噴丸機加工表面的衍射半高寬寬化最小，主要是由于磨削加工過程導致表面塑性變形所致，對材料的表面性能基本不會產生影響。工藝1和工藝2分別采用玻璃丸強度為0.10mm和陶瓷丸強度為0.20mm噴丸(N試片)，噴丸強度較低，其衍射寬化深度較淺。噴丸工藝3，4均采用鋼丸，噴丸強度為0.10、0.20mm(A試片)，噴丸強度較強，導致其衍射半高寬寬化深度較深?？芍獓娡鑿姸仁怯绊慩射線衍射半高寬寬化的最主要因素，這是因為噴丸強度增加導致表層形變程度增大，產生更加明顯的形變組織結構即晶粒細化和晶格畸變增大，表現為衍射半高寬寬化的現象。





圖7 工藝5噴丸后試樣表面各點的衍射半高寬



     噴丸工藝5與工藝3或者工藝6與工藝4相比，增加了一道陶瓷式玻璃丸噴丸，其衍射半高寬寬化深度變化不明顯，但表面衍射半高寬寬化提升明顯。這是因為二次噴丸的噴丸強度較小，對材料的次表層影響不大，但對材料表面的二次強化效果明顯。除了殘余應力分布的均勻性外，表面微觀畸變的均勻性對試樣表面質量同樣起著關鍵作用。因此試驗中同樣測定了經工藝5噴丸強化后，試樣表面衍射半高寬的具體數值，如圖7所示。經鋼丸強力噴丸+陶瓷式玻璃丸噴丸的復合噴丸后，試樣表面的衍射半高寬分布均勻，方差較小，都在4.0°左右，相較于基體的2.2°提升明顯，能夠起到良好的強化效果。



2.4 殘余奧氏體含量





圖8 不同噴丸工藝后試樣表層殘余奧氏體沿層深的變化



     在0Cr16Ni5Mo1馬氏體不銹鋼中，馬氏體相強度、硬度更高，奧氏體相的塑性韌性更好。因此，對于提高材料的疲勞壽命，獲得外強里韌的組織結構，即提高表層馬氏體的占比，降低殘余奧氏體含量，而這恰恰是噴丸強化所能帶來的效果。經不同工藝噴丸處理后，試樣表層殘余奧氏體含量隨深度的變化，如圖8所示。從數據中看出，機加工表面的奧氏體向馬氏體轉變量非常少；噴丸處理能夠明顯提高奧氏體轉變?yōu)轳R氏體的數量。



    噴丸工藝1和2分別采用玻璃丸和陶瓷丸噴丸，噴丸強度較低，噴丸后馬氏體相變深度較淺。噴丸工藝3~6都經過用鋼丸進行的較高噴丸強度的噴丸處理，彈丸打擊力度大，材料表層的形變程度大，奧氏體向馬氏體轉變得更加充分，發生馬氏體相變的深度大。噴丸工藝5與工藝3或者工藝6與工藝4相比，增加了一道陶瓷式玻璃丸噴丸，進一步促進了表面馬氏體的相變，給表面殘余奧氏體含量帶來一定程度下降。結果表明采用鋼丸強力噴丸+陶瓷式玻璃丸噴丸的復合噴丸方式，促進表層噴丸馬氏體更充分的發生相變，為表層帶來更好強化效果。



2.5 顯微硬度





圖9 不同工藝噴丸后試樣表層硬度沿層深的變化



     圖9為噴丸后樣品表層硬度沿層深的變化曲線。由圖9可以看出，各噴丸工藝均使試樣表層硬度得到明顯提升，且隨噴丸強度的增加而提升明顯；同時二次陶瓷式玻璃丸噴丸可進一步提升表面硬度；從表面到基體，硬度提升逐漸降低，顯微硬度最終都降低到320HV左右。



     噴丸工藝1和工藝2表面顯微硬度分別可達394HV和418HV，但其噴丸強度較低，硬化層深度在75μm以內。噴丸工藝3和4，隨著噴丸強度的增加，導致材料表層形變程度增大，硬化層深度逐漸增大，加工硬化現象更加明顯，表面顯微硬度由435HV提升至447HV，硬化層深度由150μm提升為200μm。噴丸工藝5與工藝3、工藝6與工藝4相比，由于增加了一道陶瓷玻璃丸噴丸，在增加殘余壓應力和改善組織結構的同時，表面顯微硬度也有所提高，噴丸工藝6的表面顯微硬度最高為459HV。



     材料硬度是一個綜合性指標，通常受多種因素的影響，例如噴丸表層的殘余壓應力、形變細化組織結構以及噴丸誘發殘余奧氏體向馬氏體相變等。表層噴丸殘余壓應力越大、形變細化組織結構越明顯以及噴丸誘發馬氏體相變越充分，導致噴丸表層的顯微硬度就越高。



3 結論



   (1)噴丸強化處理可以為0Cr16Ni5Mo1馬氏體不銹鋼試樣表面帶來明顯的強化效果，且強化效果隨噴丸強度的提高而明顯提升，其中殘余壓應力引入、衍射半高寬寬化、殘余奧氏體含量降低以及硬度提升都很明顯。



     (2)僅對試樣進行玻璃丸0.10mm和陶瓷彈丸0.2mm強度(N試片)噴丸強化時，噴丸強度較低，硬化層深度較淺，對試樣表層的強化作用有限；僅對試樣進行鋼丸0.10，0.20mm 強度(A試片)噴丸強化時，噴丸強度較大，能夠?qū)υ嚇颖韺悠鸬捷^好的強化作用，但會引入較大的表面粗糙度，對疲勞壽命的提升起到不利影響。



     (3)對試樣進行鋼丸強力噴丸+玻璃/陶瓷噴丸的復合噴丸處理，在試樣表面可以產生較高的殘余壓應力(-590MPa、-620MPa)和較大的衍射半高寬(3.955°、4.17°)，并且噴丸后的表面粗糙度增大不明顯(Ra為0.889μm、1.625μm)。此外證實，表面各點的殘余壓應力、衍射半高寬差別不大即分布比較均勻。



作者：李克1，朱文龍2，宋逸思2，李傳維2，劉珊1，廖瑜2，姜傳海2

單位：1.中國航發南方工業有限公司；2.上海交通大學材料科學與工程學院

來源：《理化檢驗-物理分冊》2021年第12期
