  案例問題



某參加者參加了一次接地電阻能力驗證項目，項目的《最終報告》指出（中位值±3）mΩ是可以接受的范圍，而該參加者結果比可接受上限還大了4mΩ，被判結果“離群”不滿意。





圖1  接地電阻能力驗證樣品

（文中圖片均為實拍）



該參加者自己未能查到具體的離群的原因，向組織方求助。筆者受邀參加了此次離群原因調查分析。



事前按《測量結果不確定度評估指南》，從人、機、料、法、環和測等方面列出可能的導致離群的原因的“魚骨圖”。結合修電腦的經驗，例如電腦屏幕點不亮，如果懷疑顯卡有問題，可以拆下顯卡放到另一臺好的電腦上，另外將一塊好的顯卡換到出故障的主板上，很方便排查故障出在哪里，筆者從組織方的樣品庫里調了一只樣品，帶上組織方的接地電阻儀，計劃“交叉對比”四組測量結果。



表1  交叉對比測量結果



	組織方樣品	參加者樣品
組織方設備	●	●
參加者設備	●	●



在參加者的實驗室，筆者按計劃交叉對比測量，四組測量結果都比較接近，都在（中位值±3）mΩ可以接受的范圍內，未能“復現”離群不滿意的結果。

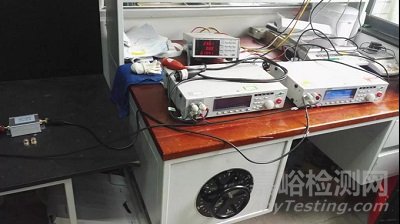

圖 2  交駐對比試驗



筆者首先懷疑原因會不會是經辦工程師當初試驗前沒有將測量夾接在一起“OFFSET置零”? 筆者將參加者實驗室的接地電阻儀的測量夾接在一起，故意不“置零”，讀數有7mΩ, 如圖3所示。

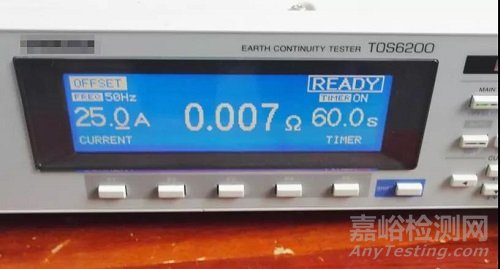

圖3  未置零狀態讀數



但是經辦工程師非?？隙芰︱?yàn)證試驗前設備是已經“置零”消除測試夾的線阻。



一時調查工作陷入困境，排除了試驗設備不準、樣品間有差異、環境溫度、濕度等影響因素，還會有什么原因?qū)е略摻Y(jié)果比其他參加者的結果大5～6 mΩ呢?



筆者重新梳理“魚骨圖”上列出的影響因素，耐心地與實驗室經辦工程師溝通，請他仔細回憶一下當時的試驗過程，越詳細越好，和眼前做的交叉對比試驗有什么不同，例如試驗的電源、工位、接地電阻儀、夾子最近有沒有打磨過……



經辦工程師突然說，好像當初沒有將接地電阻儀的夾子直接夾在樣品端子上（如圖4所示），而是用樣品螺母端子先夾住一段銅導線，接地電阻儀的夾子再夾住銅導線的另一端，如圖5所示。

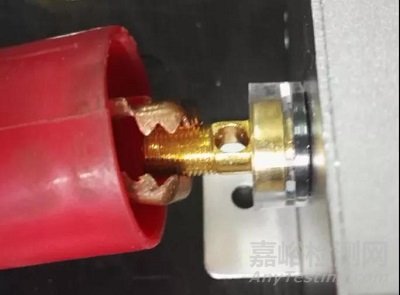

圖4  接地電阻儀的夾子直接夾在樣品端子上

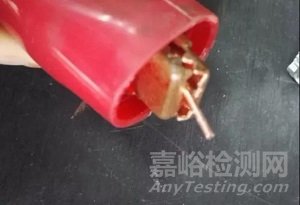

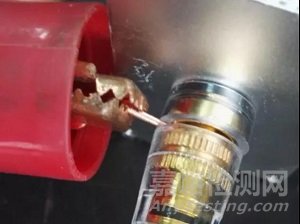

圖5  接地電阻儀的夾子～銅導線～樣品端子



筆者試著接上一段銅導線，測量結果立即增加了6 mΩ，如果沒有引入夾子～銅導線、銅導線～端子之間的接觸電阻和銅導線的電阻，該實驗室的結果就在“滿意”的（中位值±3）mΩ范圍內，恰恰是“人為地”增加了一段不是樣品的銅導線導致比可接受上限還大4mΩ的“離群”。



總結一下此次能力驗證離群的直接原因，“差之毫里，謬以千里”，不知道當初工程師是怎么想的，為什么不旋開螺母直接把測試夾夾在端子上?！



■ 總結一下接地電阻能力驗證項目要注意事項：



1. 仔細閱讀能力驗證指導書，結果上報表，調查問卷，必要時試驗前就試著填寫一次調查問卷；



2. 按指導書要求“前處理”樣品；



3. 確保所用的接地電阻儀處于正常的狀態，包括但不限于：供電電源穩定、校準有效、夾子沒有磨損氧化；



4. 測試前兩夾子夾在一起按“置零”鍵消除線阻和接觸電阻；



5. 將接地電阻儀夾子正確地夾到樣品上，不要加上其他任何的東西；



6. 開始測量，讀取結果，必要時多做幾組數據；



7. 結果分析，填寫上報表格；



8. 上報結果。
