鋼在淬火時一般不能獲得百分之百的馬氏體組織，還保留一部分未轉變的奧氏體，即殘留奧氏體。對于高碳鋼件，常常因殘留奧氏體量較大而使硬度降低，有時在使用過程中因其轉變?yōu)轳R氏體，使工件體積脹大而引起尺寸的變化或時效開裂。因此，對于某些零件（如量具，軸承等），必須進行冷處理，使殘留奧氏體在零下溫度繼續轉變?yōu)轳R氏體。實踐表明，許多鋼的冷處理必須在淬火以后立即進行，因為在室溫停留將使馬氏體轉變發生困難，即發生了奧氏體穩定化現象。所謂奧氏體穩定化，系指奧氏體由于內部結構在外界條件的影響下發生了某種變化，而使其向馬氏體的轉變呈現遲滯的現象。
奧氏體向馬氏體轉變的穩定化程度因各種條件變化而異，通常把奧氏體的穩定化分為熱穩定化和機械穩定化。
一、奧氏體的熱穩定化
淬火時因緩慢冷卻或在冷卻過程中停留引起奧氏體穩定性提高，而使馬氏體轉變遲滯的現象稱為奧氏體的熱穩定化。
前已述及降溫形成馬氏體的轉變量只取決于最終的冷卻溫度，而與時間無關。但這是指連續冷卻過程中的一般情況而言，沒有考慮冷卻速度對奧氏體穩定化的影響。實際上，若將鋼件在淬火過程中于某一溫度下停留一定的時間后再繼續冷卻，其馬氏體轉變量與溫度的關系便會發生變化。常見的情況如圖1 所示，在Ms 點以下的TA 溫度停留τ 時間后再繼續冷卻，馬氏體轉變并不立即恢復，而要冷至Ms´ 溫度才重新形成馬氏體。即要滯后θ(θ=TA-Ms )度，轉變才能繼續進行。和正常情況下的連續冷卻轉變相比，同樣溫度（TR)下的轉變量少了δ(δ=M1-M2)。δ量的大小與測定溫度有關。

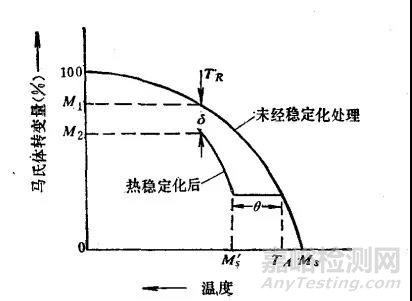

▲圖1 奧氏體熱穩定化現象（在Ms點以下等溫停留）示意圖
奧氏體穩定化程度通常是用滯后溫度間隔θ度量，也可用少形成的馬氏體量δ度量。
研究表明，熱穩定化現象有一個溫度上限，常以Mc 表示。在Mc 點以上，等溫停 留并不產生熱穩定化，只有在Mc 點以下停留或緩慢冷卻才會引起熱穩定化。對于不同的鋼種，Mc 可以低于Ms 也可以高于Ms ，對于Mc 高于Ms 的鋼種，則不僅在Ms 以下等溫或緩慢冷卻會產生熱穩定化，而且在Ms 點以上等溫也會產生熱穩定化現象。
例如，9CrSi 鋼在Ms 點以上保溫即出現熱穩定化現象。圖2 表示9CrSi鋼自870℃淬火至不同溫度（均在Ms 溫度以上），保溫十分鐘后，冷至室溫所測得的馬氏體量（以磁偏轉表示，偏轉值愈大，表示馬氏體量愈多，即殘留奧氏體量愈少）。

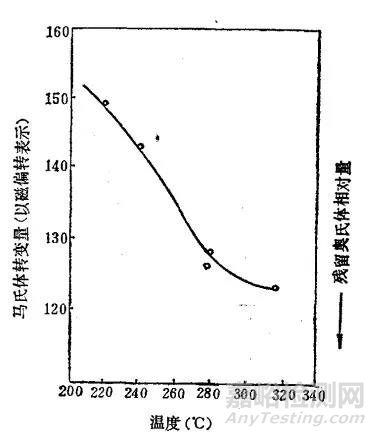

▲圖2 等溫溫度和已穩定的奧氏體量的關系
由圖可見，等溫溫度愈高，淬火后獲得的馬氏體數量愈少，亦即δ愈大，這說明奧氏體的熱穩定化程度愈高。如果將9CrSi鋼先淬至160℃,形成一定量的馬氏體（約為50%),然后在160℃以上等溫保持十分鐘隨后水冷至室溫，當?shù)葴乇３譁囟鹊陀?60℃時，所獲得的馬氏體量隨等溫溫度升高而減少，即等溫溫度升高穩定化程度增大，如圖3 中實線所示（圖中虛線2同圖3,是為對比而列入的）。

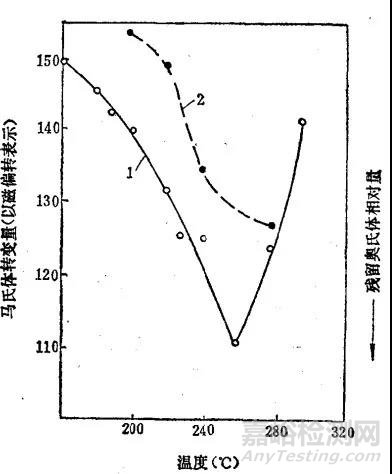

▲圖3 等溫溫度和已穩定化奧氏體量的關系（9CrSi鋼）
由圖3 中還可看到另一種現象，即當?shù)葴販囟瘸^260℃時，隨等溫溫度升高，穩定化程度反而下降，這種現象稱為反穩定化。
實驗證明，已轉變馬氏體量的多少，對熱穩定化程度也有很大影響。已轉變的馬氏體量愈多、等溫停留時所產生的熱穩定化程度愈大，這說明馬氏體形成時對周圍奧氏體的機械作用促進了熱穩定化程度的發展。熱穩定化程度隨已轉變馬氏體量的增多而增大。而且，馬氏體量愈多，θ值增大愈多。反之，已轉變馬氏體量愈少，熱穩定化程度愈小，對有些鋼甚至小到不易發現的程度。
例如，將0.96%C-2.97%Mn-0.48%Cr-0.40%Si-0.21%Ni鋼于1100℃加熱淬火至不同溫度，獲得不同的馬氏體量，然后分別在60℃等溫停留1小時，并分別測定θ值，其結果如圖4 所示。
▲圖4 馬氏體量對熱穩定化程度的影響（60℃×1h）
圖中可見，已轉變的馬氏體量越多，熱穩定化程度（θ)越大。而且已轉變馬氏體量越高，穩定化程度增大越多。例如，馬氏體轉變量由22%增大到54%時，θ只增大39℃;而馬氏體量由54%增大到70%時，θ值增大達140℃。.正由于馬氏體轉變量對奧氏體熱穩定化程度有如此強烈的影響，所以近年來在研究熱穩定化的影響素時，均固定馬氏體量，以免馬氏體量的影響干擾試驗結果。
等溫停留時間對熱穩定化程度也有明顯的影響。在一定的等溫溫度下，保持的時間越長，則達到的奧氏體穩定化程度越高。由圖5 可以看出，等溫溫度越高，達到最大穩定化程度所需的時間越短?？梢?，熱穩定化動力學過程也是同時與溫度和時間有關的。

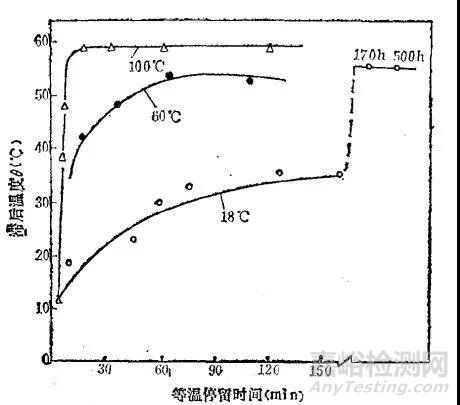

▲圖5 不同等溫溫度下的停
留時間對穩定化的影響
（0.96%C-2.97%Mn-0.48%Cr
-0.40%Si-0.21%Ni鋼，
1100℃淬火至0℃）
近年來，在Fe-Ni-C合金中，對奧氏體熱穩定化現象進行了比較系統的研究。等溫溫度和停留時間對穩定化程度影響的典型試驗結果見圖6 。

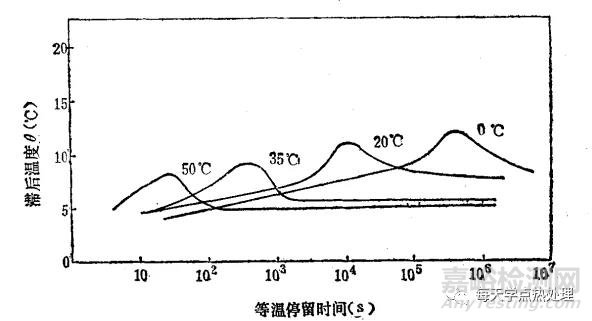

▲圖6 溫度和時間對Fe-31%Ni-0.01%C
合金奧氏體穩定化程度的影響
（已轉變馬氏體量為57%）
由圖中可見，在一定的溫度下停留時，隨時間延長，θ值先上升到一個極大值，以后又下降到一個穩定值。由此，可以認為在等溫停留過程中不僅存在穩定化過程，而且還存在反穩定化過程。時間延長，反穩定化過程則趨于占優勢，因而使奧氏體穩定性反而減小了。
由圖6 還可看出，短時間保溫時，若等溫溫度高，則θ值較大。但長時間等溫時，等溫溫度愈高，穩定化速度愈快，θ最大值卻較低。在其他成分的Fe-Ni-C合金中也發現類似情況，如圖7 所示。比較圖6 和圖7 不難看出，合金中碳含量增加時穩定化程度增大。

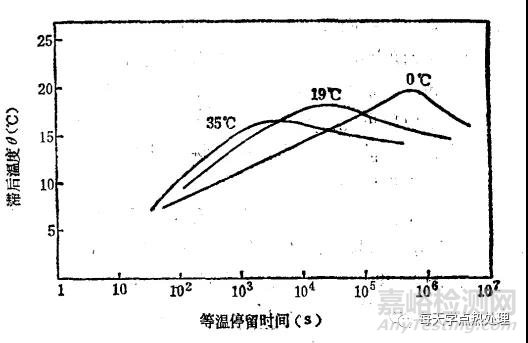

▲圖7 溫度和時間對Fe-27%Ni-0.35%C
合金奧氏體穩定化程度的影響
（已轉變馬氏體量為58%）
穩定化處理前已轉變馬氏體量增大時，亦會引起穩定化程度增大。這和前述鋼中觀察到的現象一致。
歸納起來，F(xiàn)e-Ni-C合金中熱穩定化的基本規律是：
1.經較短時間等溫時，等溫溫度較高的穩定化程度（θ值）較大；
2.較高溫度等溫時，穩定化速率大，但最大穩定化程度（θ峰值）??；
3.穩定化程度隨合金中碳含量增加而增大；
4.等溫停留前存在的馬氏體量較多時，最大穩定化程度（θ峰值）較高。
但是，不同成分合金，往往呈現不同情況的穩定化現象。在Fe-31.5%Ni-0.01%C合金中以80℃為界，出現了兩種性質不同的穩定化現象。較低溫度下的穩定化過程是可逆的，在較高溫度下出現的穩定化是不可逆的。鋼件熱處理生產中經常遇到的是低溫穩定化問題。研究奧氏體熱穩定化現象有重要的實際意義。例如，對于大多數鋼，淬火后的冷處理應立即進行，以防止由于奧氏體穩定化而降低冷處理的效果。生產中也常利用熱穩定化調整殘留奧氏體量，以到減小淬火變形，或改善鋼的強韌性等目的。采用穩定化處理使殘留奧氏體穩定化，還可提高精密零件的尺寸穩定性等。很久以來，人們從大量的熱穩定化現象推測熱穩定化很可能與原子的熱運動有關。除在鋼中發現含碳量增加可使穩定化程度增大外，還在Fe-Ni合金中發現，C、N總量等于或大于0.01%時才有顯著的熱穩定化現象。據此認為，低溫穩定化是由于C、N原子在適當?shù)臏囟认孪螯c陣缺陷處偏聚（C、N釘扎住位錯），因而強化了奧氏體，使馬氏體相變的切變阻力增大所致。
根據馬氏體的位錯成核理論，在等溫停留時，C、N原子向位錯界面偏聚，包圍馬氏體核胚，直至足以釘扎它，阻止其長大。所以θ值的意義可以這樣理解，由于C、N原子釘扎位錯，而要求提供附加的化學驅動力以克服溶質原子的釘扎力，為獲得這個附加的化學驅動力所需的過冷度，即為θ值。按照這個模型，熱穩定化程度應與界面釘扎強度（或直接與界面上溶質原子濃度）成正比。這種理論上預見的熱穩定化動力學與實驗結果基本符合。在Fe-Ni合金中測得，奧氏體穩定化時，屈服強度升高13%,因而使馬氏相變切變阻力增大，引起Ms 點下降，而需要相變驅動力相應地提高18%。
按上述模型，若將穩定化奧氏體加熱至一定溫度以上時，由于原子熱運動增強，溶質原子又會擴散離去，而使穩定化作用下降甚至逐漸消失，這就是所謂反穩定化。出現反穩定化的溫度隨鋼和熱處理工藝不同而異。高速鋼中出現反穩定化的溫度，對W18Cr4V為550℃,對W9Cr4V2為500℃。
實際上，高速鋼多次回火工藝即為反穩定化理論的實際應用。
穩定化奧氏體經反穩定化處理后，如重新冷卻，隨溫度下降，原子熱運動減弱，溶質原子向界面偏聚傾向又逐漸增大。因此，熱穩定化現象會再次出現。實驗證明，高碳鋼（W18Cr4V,Cr12Mo)的熱穩定化現象確是可逆的。
但是，C原子封鎖位錯導致奧氏體穩定化的理論不能解釋高溫穩定化現象。這說明奧氏體穩定化現象可能不是單一因素影響的結果。而且不同的合金也可能具有不同的穩定化機理。然而，目前有關這方面的見解還很不統一。
二、奧氏體的機械穩定化
在Md 點以上的溫度下對奧氏體進行塑性變形，可以使隨后的馬氏體轉變發生困難，Ms 點降低，引起奧氏體穩定化，這種現象稱為機械穩定化。
由圖8 可見，少量塑性變形對馬氏體轉變有促進作用，大量塑性變形使馬氏體轉變量減少，即產生了機械穩定化現象。

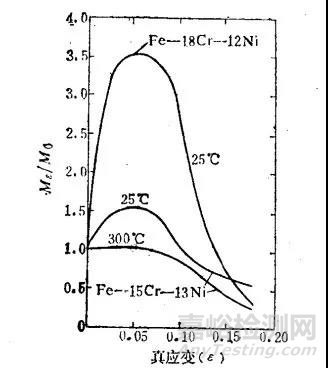

▲圖8 塑性變形對Fe-Ni-Cr合
金馬氏體轉變量的影響
Mε一形變奧氏體在液N中冷處理后
的馬氏體量M0一未形變奧氏
體經相同處理后的馬氏體量
圖中Fe-18Cr-12Ni合金的層錯能較低，塑性變形對其奧氏體穩定性的影響較大。塑性變形溫度愈高，對奧氏體穩定性的影響也愈??；變形溫度愈低，形變量愈大，奧氏體的層錯能愈低，則機械穩定化效應愈大。應該指出在M.點以下變形時，未轉變的形變奧氏體的機械穩定化效應與在M.點以上變形的情況相似。
分析塑性變形對馬氏體相變的影響，應當考慮到彈性應力的影響也是同時存在的。少量塑性變形之所以會出現和機械穩定化相反的效應，可以認為是由于內應力集中所造成的，這種集中的內應力有助于馬氏體核胚的形成，或者促進已存在的核胚長大。Ni-Cr不銹鋼中，由于密排六方的e相是面心立方奧氏體向體心立方馬氏體轉變的中間相。因此，可以設想少量塑性變形使層錯有所增加，而層錯可以促進e相形成，從而促進馬氏體轉變。
另一方面，既然馬氏體轉變是由于原子的相互有聯系的運動來完成的，在畸變了的點陣中，由塑性變形引入的晶體缺陷會破壞母相和新相（或其核胚）之間的共格關系，使馬氏體轉變時的原子運動發生困難。這就增大了奧氏體的穩定性。
在馬氏體的爆發轉變中，也有與外加應力相同的效應。由于形成馬氏體而產生的內應力，常常使某些合金出現“自促發”效應。這也是應力促進相變的例子。與此相反，如同在Ma點以上塑性變形一樣，由于相變而引起的奧氏體塑性變形也能夠使相變受到抑制。殘留奧氏體難以轉變成馬氏體除因為熱穩定化作用外，由相變而引起的機械穩定化作用也是一個很重要的原因。
前面曾經述及馬氏體形成時對周圍奧氏體的機械作用會促進熱穩定化程度的發展，實質上是一種由于相變而造成未轉變奧氏體的塑性變形所引起的機械穩定化作用。
實際上，只要等溫停留是在M. 點以下進行，則奧氏體的熱穩定化作用必然和由相變引起的機械穩定化作用同時存在。所以，在M,點以下等溫停留時，所測得的穩定化程度是熱穩定化和機械穩定化綜合作用的結果。
