中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

      實(shí)際工程結(jié)構(gòu)或零件，都是在一定環(huán)境或介質(zhì)下工作，材料在環(huán)境介質(zhì)中的力學(xué)行為是介質(zhì)和應(yīng)力共同作用的結(jié)果。本節(jié)主要介紹應(yīng)力腐蝕的試驗(yàn)方法。



1 概述

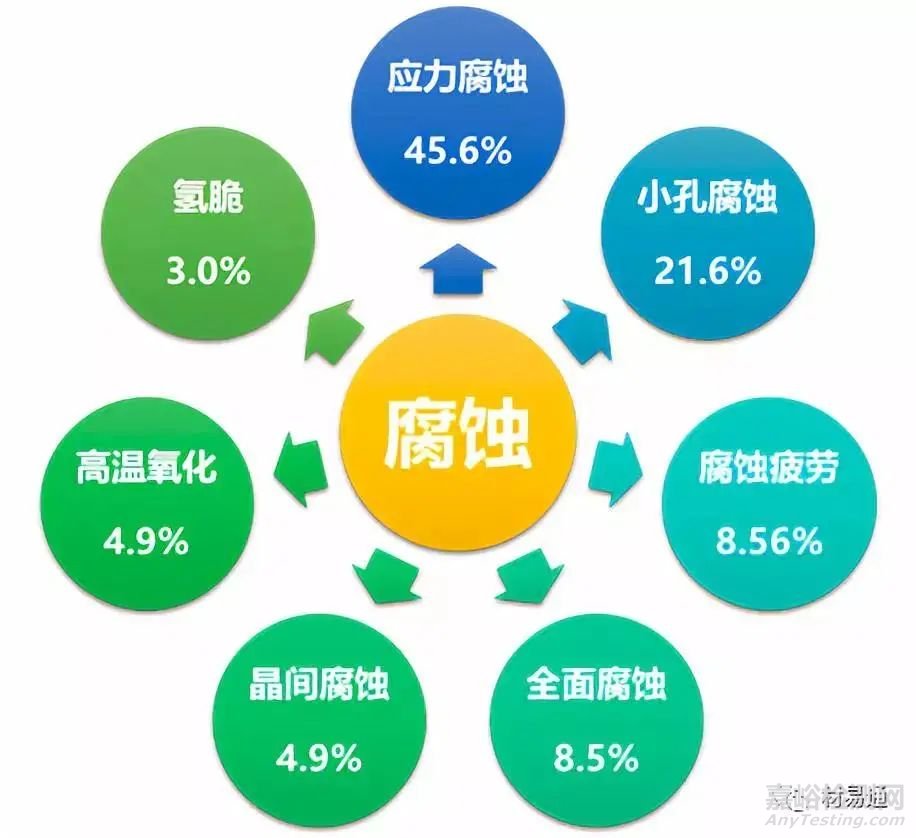

      應(yīng)力腐蝕是指材料、機(jī)械零件或構(gòu)件在靜應(yīng)力（主要是拉應(yīng)力）和腐蝕的共同作用下產(chǎn)生的失效現(xiàn)象。應(yīng)力腐蝕是危害最大的腐蝕形態(tài)之一。



    應(yīng)力腐蝕斷裂（stress corrosion cracking, SCC） 是一種“災(zāi)難性的腐蝕”，如橋梁坍塌，飛機(jī)失事，油罐爆炸，管道泄漏都造成了巨大的生命和財(cái)產(chǎn)損失。





2 應(yīng)力腐蝕條件和特征



     應(yīng)力腐蝕產(chǎn)生的條件：敏感的金屬材料、特定的腐蝕介質(zhì)、足夠大的應(yīng)力。



     敏感材料：一般情況純金屬不會(huì)發(fā)生SCC，含雜質(zhì)的或者合金才能發(fā)生SCC；高強(qiáng)度合金鋼腐蝕開裂抗力受化學(xué)成分和顯微組織控制；



     特定介質(zhì)：特定組織環(huán)境（包括腐蝕介質(zhì)性質(zhì)、濃度、溫度），特定材料對(duì)于特定的溶液介質(zhì)，才能發(fā)生應(yīng)力腐蝕。 例如，奧氏體不銹鋼——Cl離子溶液、低合金高強(qiáng)度鋼——潮濕大氣中。



     應(yīng)力來(lái)源：機(jī)件所承受的應(yīng)力包括工作應(yīng)力和殘余應(yīng)力。工作狀態(tài)下構(gòu)件所承受的外加載荷形成的抗力；加工，制造，熱處理引起的內(nèi)應(yīng)力；裝配，安裝形成的內(nèi)應(yīng)力；溫差引起的熱應(yīng)力；裂紋內(nèi)因腐蝕產(chǎn)物的體積效應(yīng)造成的楔入作用也能產(chǎn)生裂紋擴(kuò)展所需要的應(yīng)力。

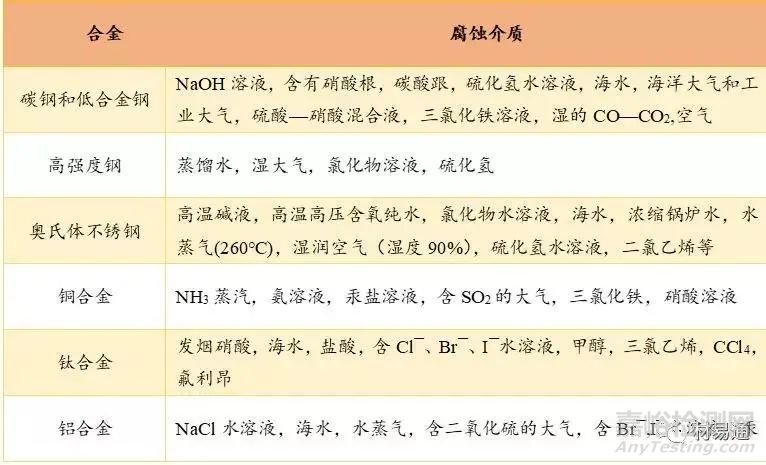

不同合金腐蝕介質(zhì)表



     應(yīng)力腐蝕特征：典型的滯后破壞；裂紋分為晶間型、穿晶型和混合型；裂紋擴(kuò)散速度比均勻腐蝕快約106倍；低應(yīng)力的脆性斷裂。



滯后破壞

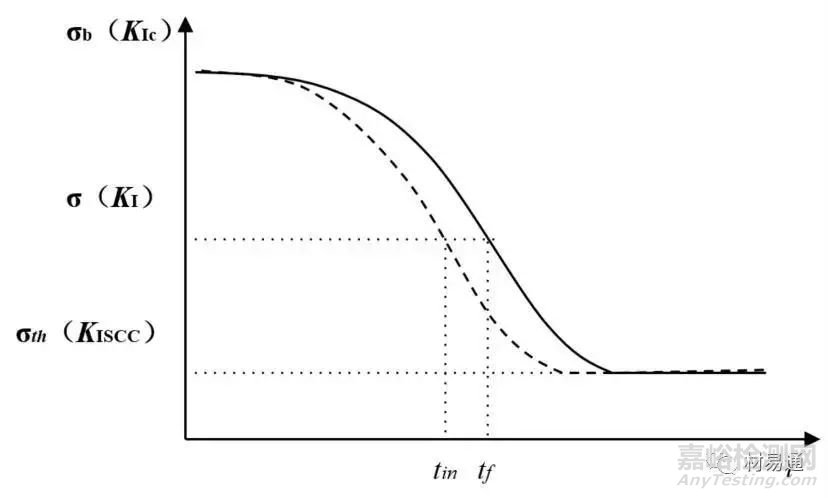

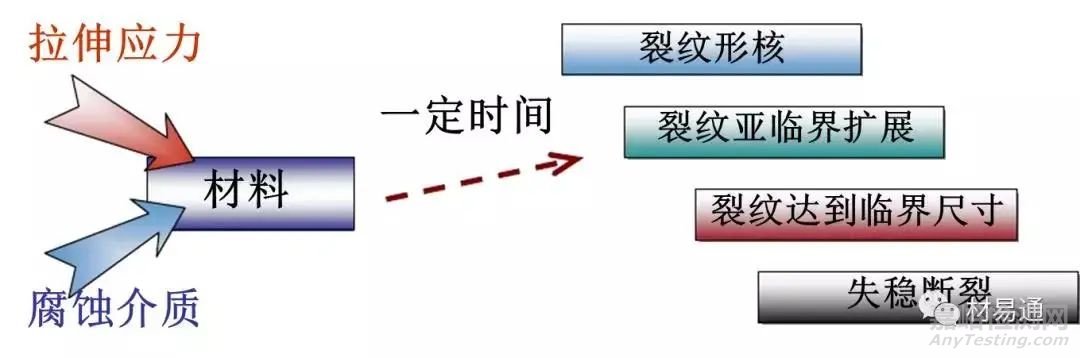

     孕育期：裂紋萌生階段，即裂紋源成核所需時(shí)間，約占整個(gè)時(shí)間的90％左右；



     裂紋擴(kuò)展期：裂紋成核→臨界尺寸；



     快速斷裂期：裂紋達(dá)到臨界尺寸后，由純力學(xué)作用裂紋失穩(wěn)瞬間斷裂。





     整個(gè)斷裂時(shí)間與材料、介質(zhì)、應(yīng)力有關(guān)（短則幾分鐘，長(zhǎng)可達(dá)若干年，應(yīng)力降低，斷裂時(shí)間延長(zhǎng)。



     臨界應(yīng)力σth（臨界應(yīng)力強(qiáng)度因子KISCC），在此臨界值以下，不發(fā)生SCC。



裂紋形態(tài)

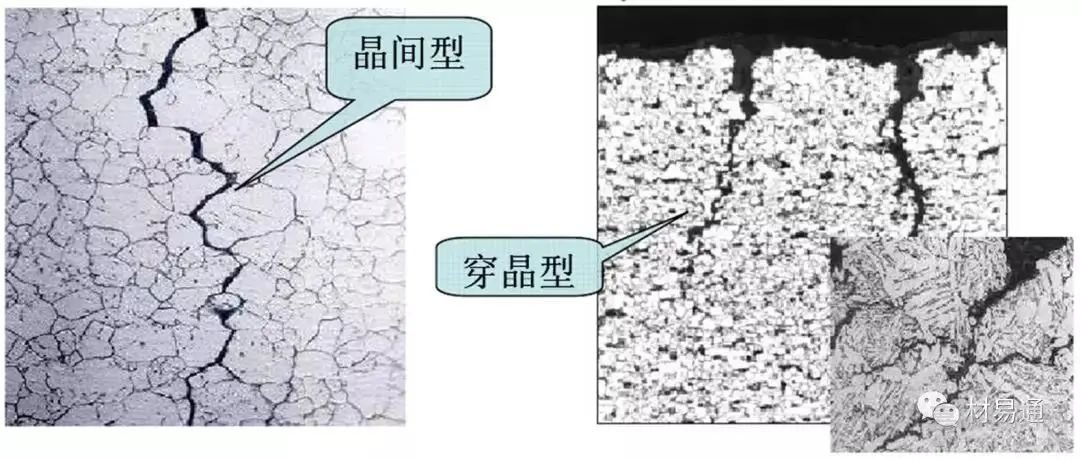

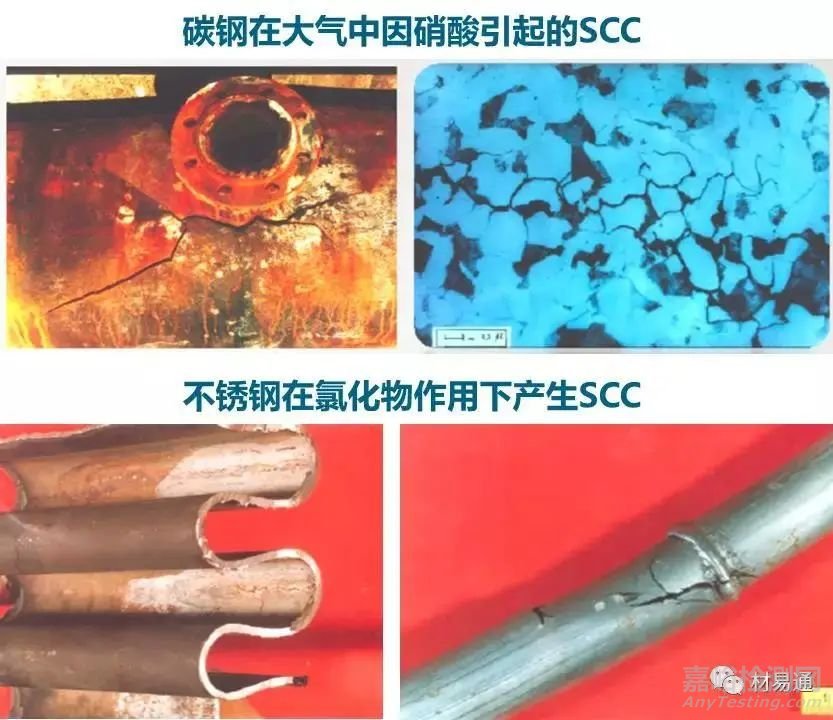

      SCC裂紋分為三種：晶間型、穿晶型、混合型。晶間型：裂紋沿晶界擴(kuò)展，如軟鋼、鋁合金、銅合金、鎳合金；穿晶型：裂紋穿越晶粒擴(kuò)展，如奧氏體不銹鋼、鎂合金；混合型：鈦合金。





     裂紋的途徑取決于材料與介質(zhì)。同一材料因介質(zhì)變化，裂紋途徑也可能改變。

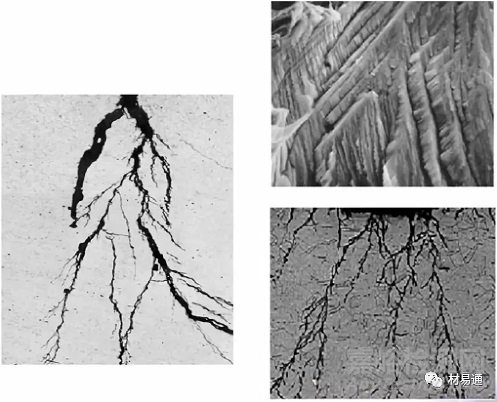

     應(yīng)力腐蝕裂紋的主要特點(diǎn)是：裂紋起源于表面；裂紋的長(zhǎng)寬不成比例，相差幾個(gè)數(shù)量級(jí)；裂紋擴(kuò)展方向一般垂直于主拉伸應(yīng)力的方向；裂紋一般呈樹枝狀。



裂紋擴(kuò)展方向與應(yīng)力方向（垂直）



裂紋擴(kuò)展速度



    應(yīng)力腐蝕裂紋擴(kuò)展速率的特點(diǎn)：擴(kuò)展速度較快；10-6~10-3mm/min；比均勻腐蝕快約106倍；僅為純機(jī)械斷裂速度的10-10。



應(yīng)力腐蝕裂紋的da/dt-K1



      當(dāng)裂紋尖端的KI＞KISCC時(shí)，裂紋就會(huì)不斷擴(kuò)展。單位時(shí)間內(nèi)裂紋的擴(kuò)展量叫做應(yīng)力腐蝕裂紋擴(kuò)展速率，用da/dt表示。裂紋的擴(kuò)展速率da/dt隨著應(yīng)力強(qiáng)度因子K1而變化。



     I區(qū)：當(dāng)K1稍大于KISCC時(shí)，裂紋經(jīng)過一段孕育突然加速發(fā)展，即在I區(qū)內(nèi)，裂紋生長(zhǎng)速率對(duì)K1較敏感；



    II區(qū)：da/dt與K1無(wú)關(guān)，通常說(shuō)的裂紋擴(kuò)展速率就是指該區(qū)速率，因?yàn)樗饕呻娀瘜W(xué)過程控制，較強(qiáng)烈地依賴于溶液的pH值，粘度和溫度；



    Ⅲ區(qū)：失穩(wěn)斷裂區(qū)，裂紋深度已接近臨界尺寸acr ，當(dāng)超過這個(gè)值時(shí)，應(yīng)力強(qiáng)度因子達(dá)到K1c時(shí)，裂紋生長(zhǎng)率迅速增加直至發(fā)生失穩(wěn)斷裂。



低應(yīng)力的脆性斷裂

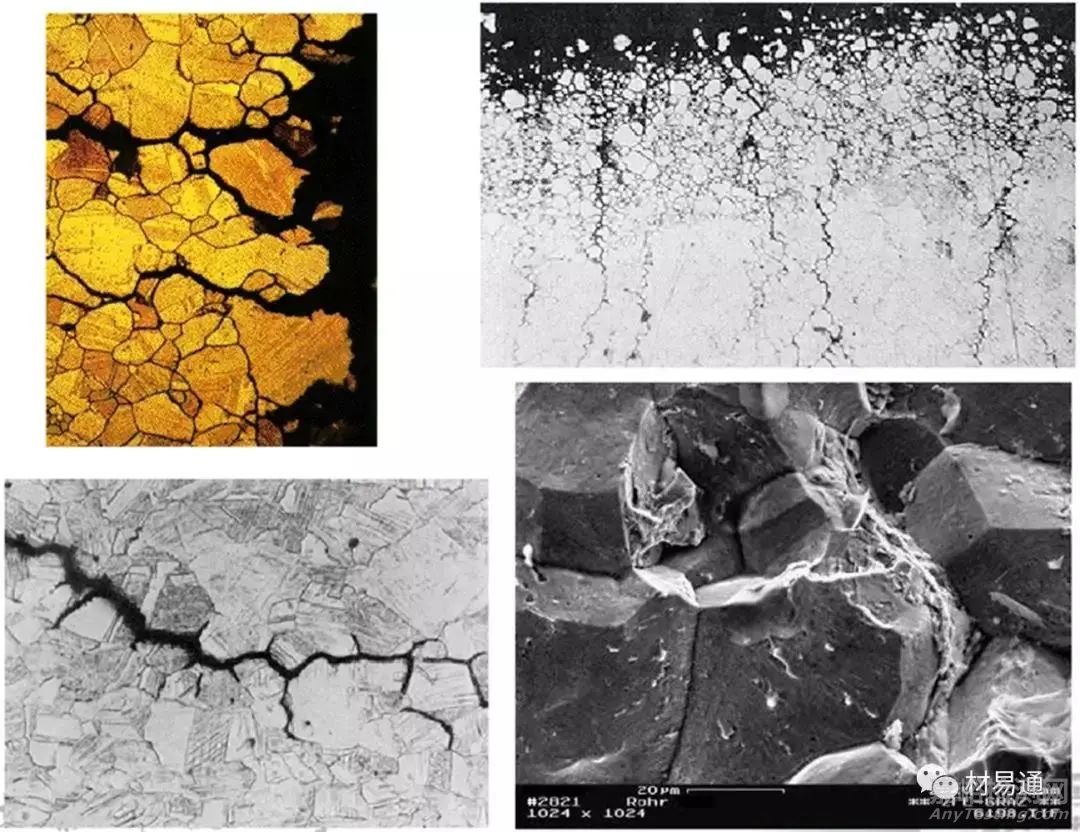

      應(yīng)力腐蝕破壞的斷口，斷口表面顏色暗淡，腐蝕坑和二次裂紋；應(yīng)力腐蝕引起的斷裂可以是穿晶斷裂，也可以是沿晶斷裂。如果是穿晶斷裂，其斷口是解理或準(zhǔn)解理的，其裂紋有似人字形或羽毛狀的標(biāo)記。



沿晶斷裂圖



穿晶斷裂圖



3 應(yīng)力腐蝕影響因素



     應(yīng)力腐蝕影響因素——環(huán)境、電化學(xué)、力學(xué)、冶金。



應(yīng)力腐蝕影響因素示意圖

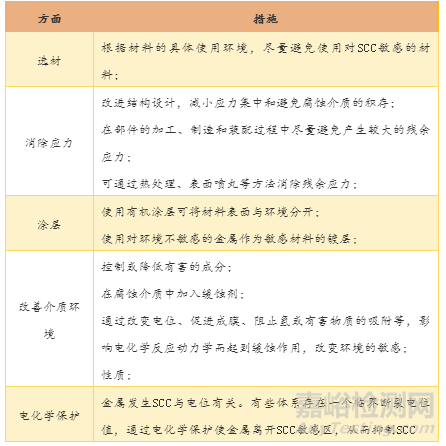

4 應(yīng)力腐蝕防治措施
