一、安全標準所涉及的主要關鍵元器件

二、關鍵元器件的選用原則及通用要求

三、關鍵元器件分類介紹及適用標準



一、安全標準所涉及的主要關鍵元器件



信息技術設備、音視頻設備安全標準中危險種類：



    （1）電擊

    （2）與能量有關的危險

    （3）著火

    （4）與熱有關的危險

    （5）機械危險

   （6）輻射

    （7）化學危險



應用安全標準的目的就是在于減少上述危險造成的傷害或危害；安全標準的應用就是從產品的設計，選材，制造中避免該類危險的產生。



一）安全關鍵元器件的產生：



實際經驗和教訓來看整機產品的危險/傷害中由于元器件的失效，元器件及材料選用的



不當占了很大的比重。為此在安全標準中都對元器件作了特別的規定和要求以滿足安全標準的要求——安全關鍵件產生。



（安全標準）元器件的評定和試驗應當按下列規定：



當元器件已被證實與有關的元器件國家、行業標準或IEC標準相協調的某一標準時，應該檢查該元器件是否按其額定值正確應用使用，該元器件還應當作為設備的一各組成部分承受本部分規定的有關試驗。但不承受有關的元器件國家、行業標準或IEC標準中規定那部分試驗。

    注：元器件的使用要符合海拔5000的相關要求。



當元器件未如上所述證實是符合有關標準時，應當檢查該元器件是否按規定的額定值正確應用使用。該元器件還應當作為設備的一各組成部分承受本部分規定的有關試驗。而且還要按設備中實際存在的條件，承受該元器件標準規定的有關試驗。

    注：為了檢驗元器件是否符合某個元器件標準，通常單獨對元器件進行有關試驗。



如果某元器件沒有對應的國家、行業標準 或IEC標準，或元器件在電路中不它們按規定的額定值使用，該元器件應當按設備中實際存在的條件進行試驗。試驗所需的樣品數量通常與等效標準所要求的數量相同。



二）關鍵元器件的分類



1、按整機防觸電保護類別分類

適用于Ⅰ類設備的元器件，具有基本絕緣或等效于基本絕緣，具有接地裝置或借助整機的接地裝置以防觸電的元器件。

適用于Ⅱ類設備的元器件，具有雙重絕緣或加強絕緣等級以防觸電的元器件。



2、按元器件使用特征分類

連接元件，實現設備間、設備和電源或設備內部模塊之間連接的元器件，如插頭、插座、



器具耦合器、線排，電線電纜等。

操作元件，由使用者實現設備的工作或停止的元件，如開關，控制器等。

耦合（隔離）元件，實現第一級光、電等能量與第二級電路能量傳輸和隔離的四端口元器件，如變壓器、繼電器、光電耦合器等。

保護元件，限制電路中電壓、電流不超過規定值的元件，如熔斷器（體）、熔斷電阻、壓敏電阻、熱敏電阻等。

支撐元件，安裝或支撐元器件（或載流件）的元件，如印刷線路板、支撐載流件的絕緣外殼等。

濾波元件，跨接在絕緣兩端，用于抑制電磁波的電容器，電感線圈，阻容組件等。

顯示元件，用于音視頻信號顯示的器件，如CRT顯像管，液晶顯示器，PDP模組,LED顯示屏。

高壓元件，工作電壓超過4KV的元件，如行輸出變壓器，管座等。



三）安全標準所涉及的主要關鍵元器件



1、插頭電源線、電線組件、互連電線組件

2、器具輸入插座、器具輸出插座、器具插座

3、電容器（ X電容器、 Y電容器）

4、隔離電阻器 (跨線電阻)

5、變壓器

6、光電耦合器

7、電源開關、繼電器

8、熔斷器、熱熔斷體、熔斷電阻器等

9、印制線路板

10、電涌抑制器(壓敏電阻器)

11、電動機（直流馬達風扇）

12、外殼、裝飾件

13、電感濾波線圈

14、整件濾波器

15、正溫度系數熱敏電阻器(PTC)

16、負溫度系數熱敏電阻器(NTC)

17、電池、電池組

18、高壓組件、 CRT顯像管

備注：安全關鍵件的性能和可靠性直接關系到整機產品的安全性能。同時對于整機的性



能和電磁兼容性也有著直接的影響。



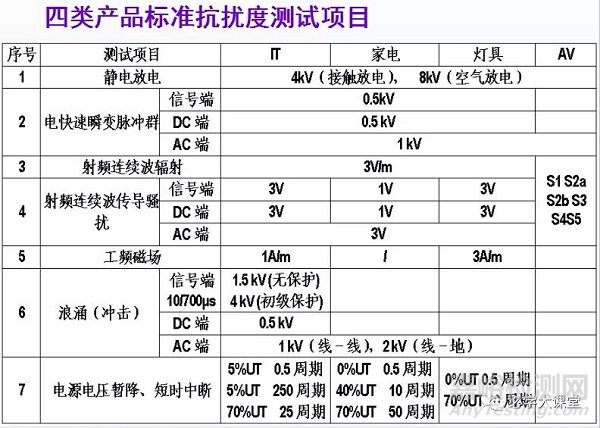

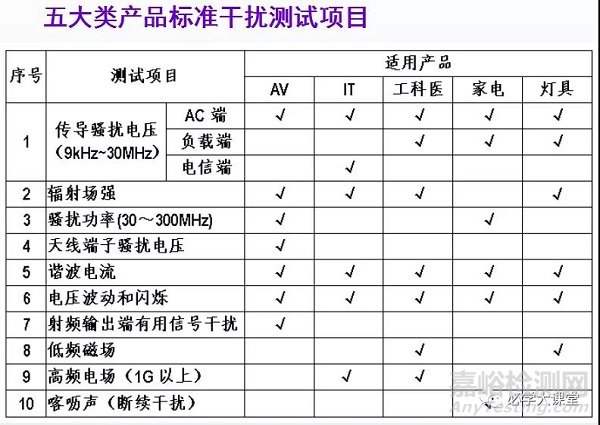

二、關鍵元器件的選用原則及通用要求



一）選擇關鍵件的原則



1、當整機在正常使用狀態下時，關鍵件應當在其標稱范圍內使用；



2、當整機處于異常狀態時，包括關鍵件出現故障時，關鍵件不會產生危險。在考核關鍵件的技術參數及特性時，應能夠滿足所使用的整機標準要求，或滿足相關關鍵件的標準要求。



所有的元器件都有相應的國家標準或者國際標準或者行業標準，雖然產品本身是符合其標準要求的，但未必可以保證符合整機產品的標準要求，為此，在選用關鍵件時，需要注意如下。



二）選擇關鍵件注意點



1、選用合適的參數



關鍵件按照其對應的國家標準檢測時，是根據關鍵件標識的額定參數進行檢測，一般包含：額定電壓、額定電流、額定負載特性、氣候類別等，在這些額定參數下滿足關鍵件標準要求。但當把關鍵件安裝在整機產品中時，可能存在與整機技術參數等特性不符的情況，造成該關鍵件在整機中不能正常使用。



2、合理的裝配方式



關鍵件的安裝使用方式主要影響其發熱和保護，如果由于安裝位置和方式使關鍵件工作時溫升加劇，將會影響關鍵件及整機的正常工作，甚至出現安全隱患；如果關鍵件在安裝使用時，未得到良好防護，被有害物質污染，正常使用環境被破壞，將可能構成使用時的危險。所以說關鍵件所在位置及安裝方式應符合其使用要求。



例如：一個標有T85的開關，在使用時其周?chē)沫h(huán)境溫度不應超過其標志的85℃。



3、注意工作負載的特性



關鍵件工作負載的種類、特性和大小直接影響其工作狀態。如果關鍵件在產品上的實際工作負載與其特定的工作負載相匹配，既可正常工作，反之工作不正常，并可能造成有害影響。



例如：開關對電阻負載和電感負載的分?jǐn)嗄芰Σ煌瑒?dòng)作壽命次數也不同。



4、獨有特性和要求



有些整機產品由于使用環境及條件不同，可能有特殊的性能指標，或整機標準高于關鍵件的標準要求，但關鍵件標準可能并未考核到，因此關鍵件在整機中的正常使用需要經過進一步驗證和試驗。



三）通用要求



1、標志和文件



關鍵件應標有:制造廠商標或代號、型號及規格、產品的參數指標（如額定電壓/電流/功率等）。



如：電阻器要求:型號/規格/制造商(生產廠)（規格欄必須有：阻值）；電容器（ X電容、 Y電）。型號/規格/制造商(生產廠)（規格欄必須有：容量、電壓和小類）。



  2、防觸電保護



    對可觸及的絕緣零件與危險帶電零件之間應有雙重絕緣或加強絕緣；可觸及的導電零件如果與接地保護連接，則與危險帶電零件之間應至少有基本絕緣，否則要由附加絕緣使之與基本絕緣零件隔開，或由雙重絕緣/加強絕緣使之與危險帶電件隔開。



如：對于變壓器一定要分清結構，防觸電等級（ I類或II類,目前CQC證書未特別注明的均為II類），未注類別都應按II類來試驗，試驗：耐壓值3750V 。



  3、電氣間隙、爬電距離和絕緣穿透距離



    元件的電氣間隙、爬電距離和絕緣穿透距離往往涉及其內部結構，進行檢查時通常要進行破壞性?xún)?nèi)部檢查，特別是對變壓器線圈類產品要對內部結構進行逐層，逐圈的檢查。電氣間隙、爬電距離應滿足GB 4943.1-2011/GB 8898-2011或GB 19212.1標準中相應表的要求。對于附加絕緣或加強絕緣絕緣穿透距離最小為0.4mm。對于對同軸饒制的，采用薄層材料絕緣的（如變壓器），要檢查和試驗絕緣層,進行相應耐壓試驗。



4、絕緣能力



主要是指被測元件經過濕熱處理后（ 5天，這里是默認熱帶地區）的絕緣強度（絕緣電阻及耐壓）。對于可觸及部件和它們相連接的零部件與危險帶電零部件之間的絕緣應能承受瞬態電涌試驗。



5、發熱



載流量大于0.2A的觸點和其他載流部件,電壓和電流的乘積大于或可能大于15VA的元件,應能防止由于通過電流而引起的過高溫升,周?chē)牧慵膊粦?yīng)該達到過高溫度,以免損害元件的性能和使用,或危及使用者或環境。對元器件溫升的測量一般用熱電偶，對但對變壓

器線圈類產品用電阻法測量。



6、耐熱、耐燃和耐漏電起痕



耐熱是指元部件的材料應能承受規定的高溫老化作用，而無影響使用。試驗采用球壓試驗進行。



耐燃是指元件及材料根據其不同的使用功能及場合，應具有的響應的耐燃能力。采用針焰火等燃燒試驗進行。



耐漏電起痕是指不同極性帶電零件之間，帶電零件與接地金屬零件之間以及帶電零件與易觸及表面之間有爬電路徑經過的非金屬零件應具備的能力(PTI)。

    注：對工作電壓低于50V或只在污染等級1下使用的元件不需要進行耐漏電起痕試驗。



7、其它的一些通用要求



機械強度；



引出端、可焊性；



接地措施；



防銹、放腐蝕；



環境可靠性；



8、例外要求



由于我國的安全標準對海拔2000米以上使用設備在電氣間隙和爬電距離要求上與舊版標準及等同的IEC標準有較大差異，其電氣間隙要求值是原要的1.48倍，因此，使用的跨接在初、次級之間的關鍵零部件，如變壓器、光電耦合器和隔離電容器等關鍵件有更加高的要求。同時，對熱帶地區使用設備在絕緣強度要求上的變化也對關鍵元器件提出了額外要求。



三、關鍵元器件分類介紹及適用標準



一）需要有CCC認證強制要求的關鍵元器件



1、插頭電源線、電線組件、互連電線組件。



標準要求：GB 2099.1-2008 ，GB 1002-2008， GB/T 5023.5-2008/IEC 60227-5:2003 。



2、器具輸入插座、器具輸出插座、器具插座。



標準要求：GB 17465.1-2009 。



3、熔斷器、熱熔斷體、熔斷電阻器。



標準要求：GB 9364.1-1997， GB 9364.3-1997。



提示：對于這些關鍵件不接受任何國外認證證書或自愿認證證書。對于小型熔斷器有例外情況，當其額定電流值超過6.3A時（對于一些大功率設備需要），允許使用CQC證書或者國際認證的證書或隨整機現場測試。



二）X/Y電容器



X/Y電容器---抑制電源電磁干擾固定電容器?；谠陔娐分械目缃游恢?， 在IEC 60384-14標準里將其分為X和Y電容器。

    X電容器選用金屬薄膜材料制作，接在輸入線兩端用來消除差模干擾；特點是容量較大,耐脈沖電壓較低。X電容主要用于一次電路中兩根相線之間或連接在一根相線和中線之間。



Y電容器一般由高壓陶瓷材料制作, Y電容接在輸入線和地線之間，用來消除共模干擾；特點是容量較小,耐脈沖電壓較高。 Y電容主要用于一次電路與保護地之間以及初級與次級之間。

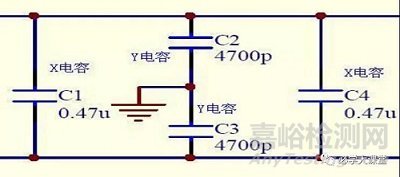

X、 Y電容器在電路中位置：





X電容器的分類：X電容器是一種適用于在電容器失效時不會導致電擊危險場合的電容器，按迭加到電源電壓上的峰值脈沖電壓（使用中可能承受的）大小分為兩類：X1， X2。

Y電容是nF級。



小類	使用時的峰值脈沖電壓	應用	型式試驗的電壓
X1	＞2.5 ≤4.0 (kV)	高脈沖運用	4(kV)
X2	≤2.5 (kV)	一般用途	2.5(kV)



Y電容器分類：Y電容器是一種適用于在電容器失效時會導致電擊危險的場合的電容器。Y電容器一般分為Y1， Y2， Y4三各小類。



小類	額定電壓	跨接絕緣類型	型式試驗的電壓
Y1	≤500（ V）	雙重絕緣/加強絕緣	8 (kV)
Y2	≥150 ≤300（ V）	基本絕緣/附加絕緣	5(kV)
Y3	≤150（ V）	基本絕緣/附加絕緣	2.5 (kV)



提示:



允許使用等級更高的電容器,如規定使用Y2電容器時,則可以用Y1。

允許使用兩個或更多個完全一樣的電容器串聯來代替單個電容器。

在我國由于電源工作電壓是220V,所以不允許用Y4直接跨接在加強絕緣/雙重絕緣。

我國對X/Y電容器的認證標準是GB/T 14472-1998(等同于國際標準IEC 60384-14)。



在GB4943.1-2011和GB8898-2011標準中對于基于海拔2000m以上產品的電氣間隙限



值是2000m以下要求的1.48倍，因此在進行產品安全設計時需要考慮電容器引腳間及PCB銅箔以及電容器引腳同周邊器件之間的隔離要求。

    在進行產品設計選擇電容器參數時要同時兼顧產品的安全和電磁兼容性。比如選擇大容量Y電容器，抑制電磁干擾性能好，但可能接觸電流的過大。



三）隔離電阻器



作為安全關鍵件電阻器均為橋接絕緣的電阻器，最常見的有隔離電阻器、泄放電阻器以及跨接在開關觸點間隙上的電阻器。

    橋接在雙重絕緣或加強絕緣上(一種典型理解為危險帶電零部件和可觸及導電零部件之間)的電阻器為隔離電阻器。



應用在電子電路中，為容性元件（電容器等）放電使用的電阻為泄放電阻器。



作為安規關鍵件的隔離電阻器的認可標準：GB 8898-2011和GB 4943.1-2011。



在AV類產品中使用的隔離電阻器，只要有按GB 8898-2011標準認證的CQC證書，或者按GB 8898-2011標準進行規定項目的試驗。



在IT類產品中使用的隔離電阻器，需要有按GB 4943.1-2011標準認證的CQC證書，或者按GB 4943.1-2011標準進行規定項目的試驗，對于GB8898-2011的CQC證書的電阻器需要進行補差試驗。

    提示：



由于電阻器橋接的位置的不同需要選擇不同的試驗要求。如橋接交流電網電源和其他電路件的加強絕緣或雙重絕緣的電阻器需要通過IEC 60068-2-78的濕熱試驗要求。如橋接在交流電網電源與天線或同軸電纜相連的電路之間的雙重絕緣或加強絕緣上的電阻器，需要按GB 4943.1-2011附錄N的相關脈沖試驗的要求。

    除了滿足電阻器本身的試驗要求外，還需要滿足GB 8898-2011第13章或GB 4943.1-2011第2。10.3和2.10.4條款新規定的電氣間隙、爬電距離的要求，以及限流電路的要求。如未通過試驗的電阻器組，則需要在電阻器組中的電阻器依次短路的情況下依舊滿足上述要求。



四）電涌抑制器VDR（壓敏電阻器）



    壓敏電阻是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓嵌位，吸收多余的電流以保護敏感器件。壓敏電阻是一種限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。主要用途：防雷，過壓保護。



浪涌抑制型壓敏電阻器（VDR)一般使用在一次電路中,此類組件不得連接在與電網電源連接的零部件和可觸及導電零部件或與可觸及導電零部件連接的零部件之間， 不允許用VDR來橋接附加絕緣、雙重絕緣或加強絕緣。允許用VDR 來橋接功能絕緣和基本絕緣。應符合標準GB/T 10194的要求。

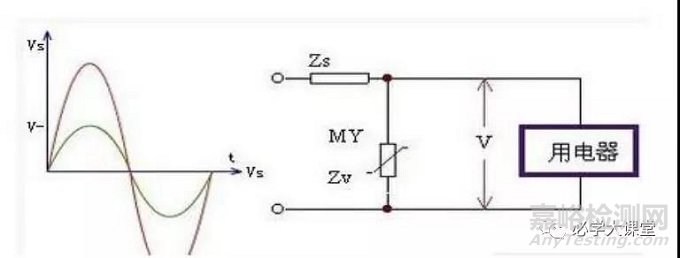

壓敏電阻器特性曲線及保護電路：





壓敏電阻器產品的認可標準是:



GB/T10193-1997（ IEC60105-1）



GB/T10194-1997（ IEC60105-2）



GB4943.1-2011；GB8898-2011



在AV類產品中使用， 需要有按GB/T10193-1997+GB/T10194-1997+GB8898-2011 標準認證的CQC證書，或者進行規定項目的隨機試驗。



在IT類產品中使用GB/T10193-1997+GB/T10194-1997+ GB4943.1-2011 標準認證的CQC證書，或者進行規定項目的隨機試驗。



提示：



對于在信息技術設備使用的壓敏電阻器要關注確定的氣候類別（優先是：10/85/21)。最大連續交流電壓至少是設備額定電壓或電源電壓范圍上限電壓或脈沖電壓的1.2倍。



壓敏電阻器應通過電壓波形是1.2/50us和電流波形是8/20us的6kV/3kA組合脈沖波試驗。



注:對于外徑尺寸較小的壓敏電阻器一般很難通過該項試驗，經驗數據是至少10D(10mm)以上。



五）隔離變壓器



在整機產品中最常用的元元器件是變壓器，無論是在功能上還是安全上都可謂是最重要關鍵件。在信息技術設備和音視頻及類似設備中常見的隔離變壓器主要有開關電源變壓器(高頻)和安全隔離變壓器(工頻)。開關電源變壓器主要用于開關電源電路中橋接一次電路和二次電路，起到加強絕緣或雙重絕緣的作用。安全隔離變壓器主要用于小型工頻電源中，起加強絕緣或雙重絕緣的作用。



變壓器的選擇



變壓器除考慮額定輸入電壓或工作電壓、額定工作頻率、額定輸出電壓和電流以

及額定輸出功率以外，更重要地是要考慮變壓器的絕緣結構以及絕緣的狀態;也就是說在電路中的隔離狀態和耐壓的程度。



變壓器絕緣結構



根據設備的類別以及電路的防觸電等級來選擇變壓器的隔離，應將變壓器的繞組和導電零部件看作是與他們連接的電路的零部件，他們之間的絕緣應按照設備中絕緣的應用符合爬電距離、電氣間隙以及絕緣穿透距離相應的要求。



變壓器產品的認可標準GB19212.1-2008GB19212.5-2011GB19212.7-2012GB19212.17-2013GB4943.1-2011GB8898 -2011



對于開關電源用變壓器的認證標準

1、GB19212.1+GB19212.17+GB4943.1+GB88982、GB19212.1+GB19212.17+GB4943.13、GB19212.1+GB19212.17+GB88984、GB4943.1+GB8898



對于安全隔離變壓器的認證標準1、GB19212.1+GB19212.5/.7+GB4943.1+GB88982、GB19212.1+GB19212.5/.7+GB4943.13、GB19212.1+GB19212.5/.7+GB88984） GB4943.1+GB8898



提示:



對于預計在2000-5000m使用的設備，由于高海拔電氣間隙的要求，電氣間隙值要乘以1.48倍,因此要考慮變壓器繞組內部繞組之間,磁芯等原件之間的隔離要求。

    變壓器設計的改變要同時考慮結構變化導致的對整機電路帶來的變化是否會影響整機產品的電磁兼容性。



變壓器選用合適的絕緣材料時應考慮電氣、溫度和機械強度、工作電壓和工作環境的要求，天然橡膠、吸濕性材料和含石棉的材料不應作為絕緣來使用。如果不能確定材料否是為吸濕性，則通過潮濕處理來確定。新版 GB 4943.1和GB8898標準默認使用熱帶氣候的濕熱處理?xiàng)l件。



由于為滿足新版對高海拔電氣間隙的要求，變壓器設計時會較多地采用無需隔層絕緣的繞組線(三重絕緣線 ),來滿足電氣間隙的高要求。在GB4943.1-2011附錄U中增加了針對三重絕緣線的試驗要求,該類型變壓器隨機試驗時要送三重絕緣線 5根，進行相應的抗電強度及柔韌性和附著性試驗.

    注:GB19212.1附錄K和GB8898-2011附錄H都是對三重絕緣線的試驗要求.



六）光電耦合器



光電耦合器是以光為媒介傳輸電信號的一種電一光一電轉換器件。光電耦合器可以橋接各種等級的絕緣，包括功能絕緣、基本絕緣、附加絕緣、加強絕緣和雙重絕緣等。在信息技術設備和音視頻及類似電子設備中，通常所說的光電耦合器一般是指橋接加強絕緣和雙重絕緣的光電耦合器。

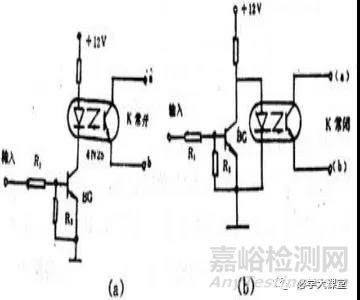

    光電耦合器電路結構：





光電耦合器的認證、認可標準



GB4943.1-2011



GB8898-2011



注：我國對于光電耦合器的認證中不對產品進行性能、可靠性及環境適應性的測試，僅

僅進行安全性的試驗。



光電耦合器的要求



1、除了外部爬電距離和電氣間隙要求外，光耦的內部爬電距離、電氣間隙和絕緣穿透距離需滿足要求。對高海拔的使用的產品必須滿足電氣間隙的1.48倍要求。



2、GB 4943.1-2011/GB8898-2011標準默認使用熱帶氣候的濕熱處理試驗。標準中規定了光電耦合器符合性的替代試驗。熱循環后允許樣品冷卻到室溫然后進行的濕熱處理，然后立即進行的抗電強度試驗。絕緣材料上不得有裂縫。對于光電耦合器還要切開，檢查絕緣材

料中不得有孔隙。



七）繼電器（開關）



繼電器是一種電子控制元件，具有控制系統（輸入回路）和被控制系統（輸出回路），

通常應用于初次級隔離和控制，實際上是用較小的電流、電壓（一般是直流）去控制較

大電流、較高的電壓的一種“ 開關” 故在電路中起著安全保護和轉換電路的作用。

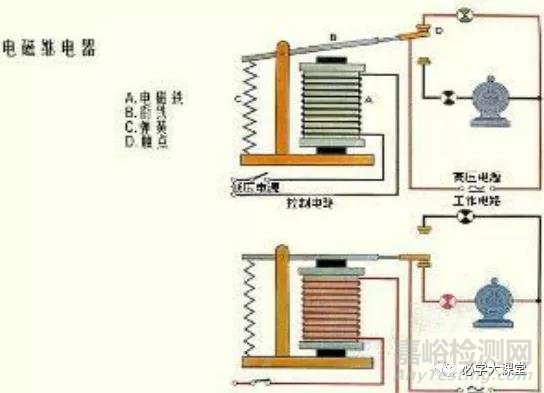

繼電器結構





在IT,AV產品用繼電器（開關）的認證標準:



GB15092.1-2010(IEC61058-1)



GB8898-2011（ IEC60065）



繼電器（開關）的要求：



1、除了外部爬電距離和電氣間隙要求外，繼電器和開關的內部爬電距離、電氣間隙也

需滿足要求。



2、確定整機的使用環境，如是在高海拔和熱帶地區使用必須滿足電氣間隙和溫升的例

外要求。



八）熱敏電阻器(PTC、 NTC）



按溫度系數可將熱敏電阻器分為：正溫度系數PTC( Positive TemperatureCoefficient)和負溫度系數NTC(Negative Temperature Coefficient)兩大類。



正溫度系數熱敏電阻器的阻值隨著溫度升高而增大，負溫度系數熱敏電阻器的阻值隨著

溫度升高而降低。



在GB8898-2011和GB4943.1-2011標準中主要涉及的主要是正溫度系數熱敏電阻器(PTC)。其在電路中的作用主要是防止電壓過沖。CQC過去對PTC熱敏電阻器產品的認證標準是GB/T7153-2002《 直熱式階躍型正溫度系數熱敏電阻器 第一部分：總規范》 。

    提示：



由于GB8898-2011中對PTC熱敏電阻器有附加要求,必須符合標準GB14536.1第15章， 17， J.15， J.17章的要求。因此適用于音視頻、信息技術和電信終端設備的PTC熱敏電阻器產品需要滿足GB8898-20111以及Gb4536.1的標準要求。



對隨整機CB報告認可的PTC其認可標準應等同GB14536.1的IEC60730-1/EN60730-1。



九）電池



隨著技術的不斷發展，越來越多的整機產品都使用電池作為供電電源。電池如發生安全事故，可能會引起電擊、著火等危險從而造成嚴重危害。因此對于電池電路的安全設計和安全測試應該給予足夠的重視。

    使用電池的設備在設計上應當保證在正常條件下和設備中出現單一的故障（見1.4.14）、包括設備電池組件內電路的故障后，能減少著火、爆炸和化學泄漏的危險。對使用者可更換的電池，如果極性接反可能導致危險，則在設計上應當減少極性接反的可能。

    我國原來對鋰電池/電池組產品的認證標準有：

    GB/T18287-2000（手機用鋰電池）



    GB 4943.1-2011/GB8898-2011（ IT、 AV用鋰電池及電池組）



IEC62133（便攜式設備用二次電池）



2015年8月1日，我國最新推出《便攜式電子產品用鋰離子電池和電池組安全要求》》(GB 31241-2014)強制標準，并要求自2015年8月1日起實施。目前CQC及賽西認證中心都開展了此標準的電池認證。國家也正在討論電池產品依據次標準進行強制認證的可能。

    提示：



在IT類產品認證中需要隨機對電池進行106%額定輸出電壓和最大充電壓試驗以及電池托盤試驗。



在AV類產品認證中需要補充跌落、應力釋放試驗。



目前CQC還出臺了針對GB21341標準的電池隨機試驗要求。



十）印制線路板（ PCB）



目前我國對印制線路板（ PCB）的安全認證標準有



GB8898(IEC60065)



GB4943(IEC60950)



SJ3275



CQC推出了針對AV/IT產品用成品板的CQC認證，其認證標準是：



GB4943.1-2011



GB8898-2011



對隨整機CB報告中認可的印制線路板只要滿足等同于GB4943.1/GB8898新版標準均予認可。



  十一）電動機（直流馬達風扇）



CQC對電動機（直流馬達風扇）產品的認證標準是: GB4943（ IEC60950）。



用于IT/AV產品中的電機需要滿足GB8898-2011中14.9章的相關要求，同時GB4943.1-2011附錄B8、B9、B10要求也要滿足。



    十二）整件濾波器



整件濾波器是跨接在絕緣兩端，用于抑制電磁波的由電容器、電感線圈（電阻器）構

成的組件。



CQC對整件濾波器產品的認證標準是:



GB/T15287-1994（ IEC60393-1)



GB/T15288-1994（ IEC60393-1)



GB 4943.1-2011和GB8898-2011標準基于海拔2000-5000米要求，其整件濾波器產品的電氣間隙限值應是原要求的1.48倍，增加高海拔和或熱帶條件適用的產品,需補充試驗。同時需要考慮引腳間及PCB銅箔以及引腳同周邊器件之間的隔離要求。
