化成是電池生產過程必不可少的一個重要環節,在化成過程中,負極界面先形成SEI,然后鋰離子穿過SEI嵌入負極顆粒內部,這兩個過程都會引起負極的厚度膨脹,而形成SEI會伴隨有氣體的產生,造成電池體積發生膨脹,由于電池化成時會使用夾具給極片部分施加一定的壓力,因此產生的氣體會被擠壓到電池側邊的空鋁塑膜袋中。硅碳負極在化成時,同樣會因為成膜和嵌鋰過程使電池的厚度明顯增加,且由于硅負極的體積膨脹較大,電池整體膨脹厚度會隨著硅含量的增高而增高。本文對注液后的電池進行恒壓力條件下的厚度膨脹測試,觀察不同硅碳比例的負極膨脹行為。

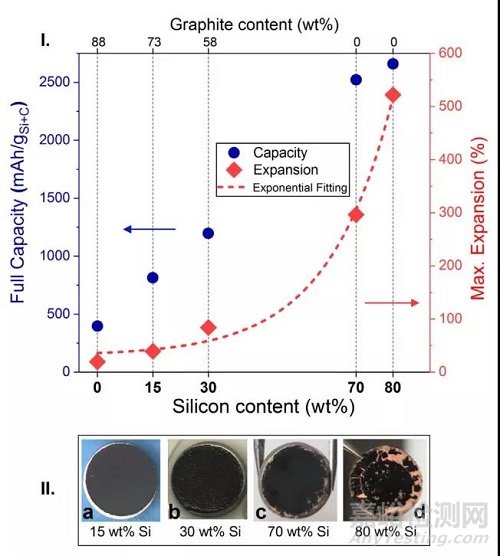

圖1.不同比例Si/C復合電極膨脹對比
1.實驗設備與測試方法
1.1實驗設備:原位膨脹分析儀,型號SWE2110(IEST元能科技),設備外觀如圖2所示。
1.2測試流程
1.2.1電芯信息如表1所示。

表1. 測試電芯信息
1.2.2 化成流程:25℃ Rest 5min; 0.01C CC 2min, 0.1C CC to 3.9V。
1.2.3 電芯厚度膨脹測試:將待測電芯放入設備對應通道,開啟MISS軟件,設置各通道對應電芯編號和采樣頻率參數,軟件自動讀取電芯厚度、厚度變化量、測試溫度、電流、電壓、容量等數據。
2.原位分析硅碳體系電芯化成膨脹行為

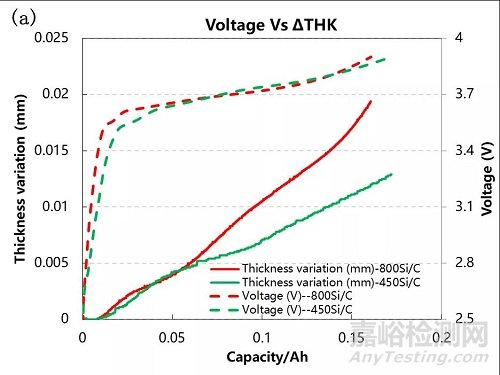

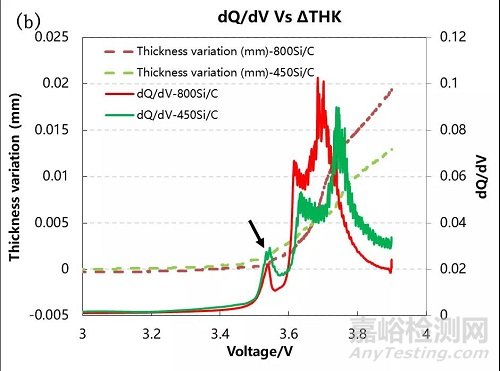

圖3(a)為電芯化成時的充電曲線以及厚度膨脹曲線,在充電過程中,電芯的厚度逐步增加,這主要與化成過程的成膜及負極嵌鋰有關,硅含量高的800Si/C的總膨脹厚度要大于硅含量低的450Si/C的膨脹厚度。對比圖3(b)中的微分容量曲線和厚度膨脹曲線,在出現峰的位置,厚度曲線也明顯出現了拐點,硅含量高的800Si/C的嵌鋰電位要早于450Si/C,且峰強也大于450Si/C,這說明負極中硅含量越高,鋰離子在嵌入負極形成LixSi合金導致的膨脹越大,且會影響石墨的嵌鋰相變電位。


圖3 電芯化成曲線以及厚度膨脹曲線
3.總結
本文采用原位膨脹分析儀(SWE)對不同克容量的硅碳體系電芯進行化成過程厚度膨脹分析,發現隨著硅碳負極克容量的增大,電芯的膨脹厚度也增大,這主要與形成硅碳合金時硅結構膨脹有關,研發人員應合理調控硅碳比例及修飾硅基材料結構來抑制結構膨脹。
