原料藥開發某步反應的設計空間DOE優化實例



通過早期試驗確定了基本條件，根據已有的文獻與經驗知識，主要結合預實驗建立的基本反應條件，通過風險評估，篩選出高風險因素，然后主要采用多變量實驗（DOE）研究了催化劑當量、還原劑當量、反應溫度、溶劑體積、加入速度(滴加還原劑溶液的速度)。

反應的主要控制指標為起始物料的剩余量—起始物料%，目標控制起始物料剩余小于5%。雖然起始物料剩余更多已被證明能夠很容易在后處理步驟中去除，但是為了保證收率和控制反應的重現性，仍設立此指標。指標二聚體%為雜質A的生成量；其為反應過程中生成主要雜質 (結構略)，該雜質較大且在現有的條件中不可避免，后續已設置專門的有效清除步驟，故不作為關鍵控制指標，只了解其生成的影響因素。IM%為***（中間體1）的生成量；以上指標均采用已建立的過程監控方法，采用面積歸一化法計算。

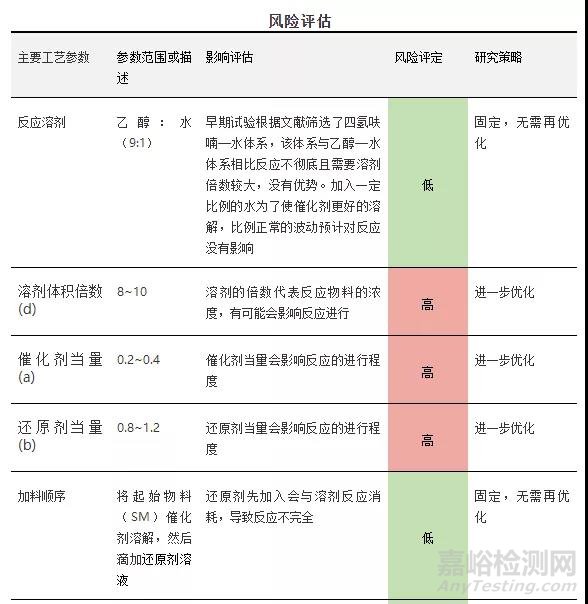

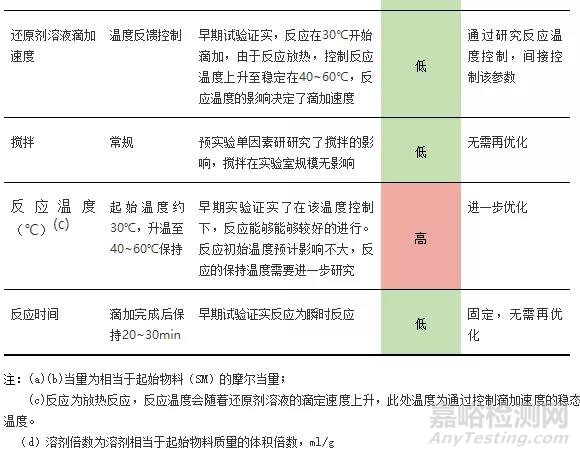

1)   風險評估



預實驗建立的基本反應條件，通過風險評估，制定了氰基還原反應過程的研究因素。

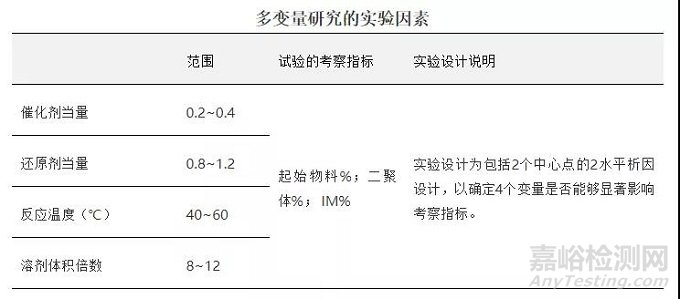

2)   多變量實驗研究

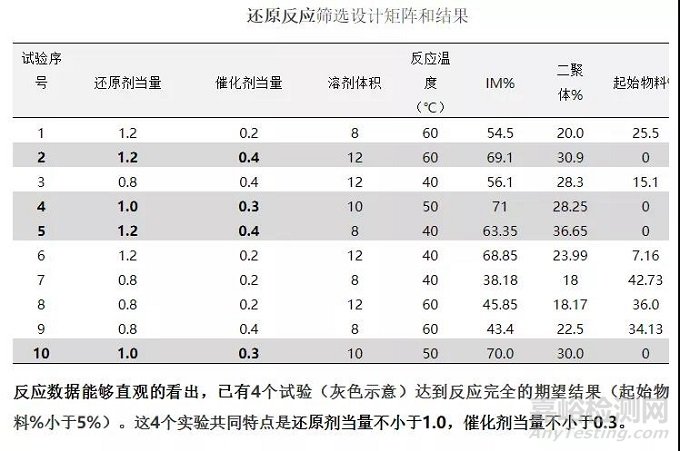

根據設風險評估，評估出的高風險因素采用多變量進行研究。按照矩陣式設計表順序進行。將起始物料（SM）溶解在無水乙醇-水中，加攪拌溶解，在室溫開始滴加還原劑溶液（1.2kg氫氧化鈉溶解于120kg純化水中，再加入3kg還原劑配制），控制滴加速度，使反應溫度最終穩定在設置值的±5℃，滴加完成后約10min，取樣檢測。





a)   起始物料剩余量（起始物料%）影響因素分析

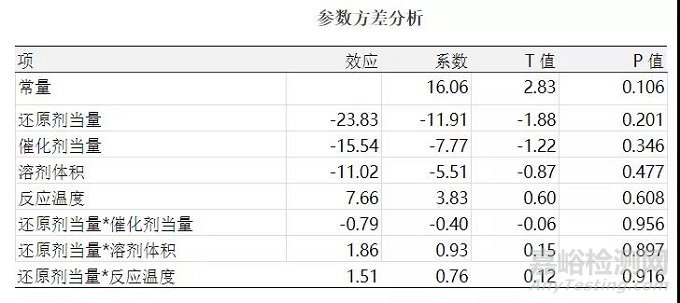

采用minitab19對所有參數進行方差分析。下表顯示了每個屬性的p值和每個參數的效應。

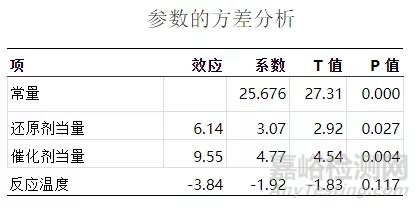

逐步刪掉效應較小的項后，認為p值＜0.15的參數具有顯著影響。方差結果如下：





起始物料%的效應帕累托圖也顯示還原劑當量、催化劑當量為主要影響因素。溶劑體積、反應溫度在考察范圍沒有顯著影響。



參數的帕累托圖





采用JMP14，用標準二乘法，建立起始物料剩余量（起始物料%）與還原劑、催化劑當量模型:



起始物料%=Exp(7.62932373714409+ -5.21902382148066 * :還原劑當量 + -8.03433305221139 * :催化劑當量 + (:還原劑當量 - 1) *((:氯化鈷當量 - 0.3) *-27.0331960135456) + (:催化劑當量 - 0.3) * ((:催化劑當量 - 0.3) * 238.790198978817)) – 1

等值線與曲面圖如下：

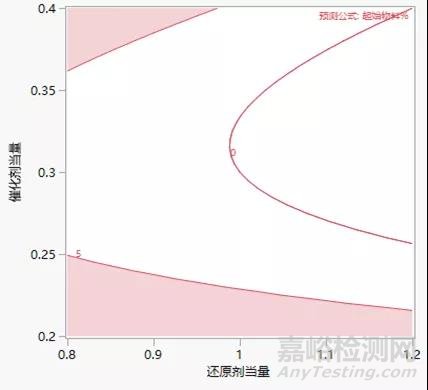

起始物料%等值線圖

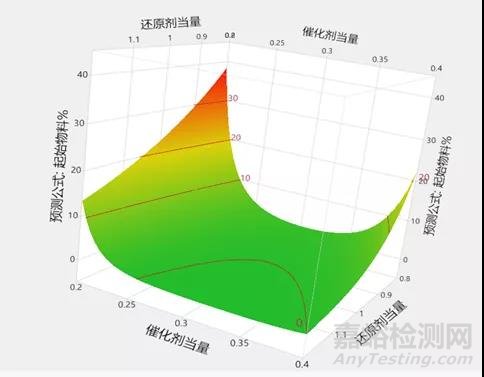

起始物料%曲面圖





根據等值線圖和曲面圖，還原劑當量不小于1.0，催化劑當量不小于0.3時，起始物物料%接近反應完全。



b)   二聚體生成（二聚體%）影響因素分析



預實驗反應過程已證明會生成主要雜質—二聚體，反應液中二聚體%與各因素的方差分析如下

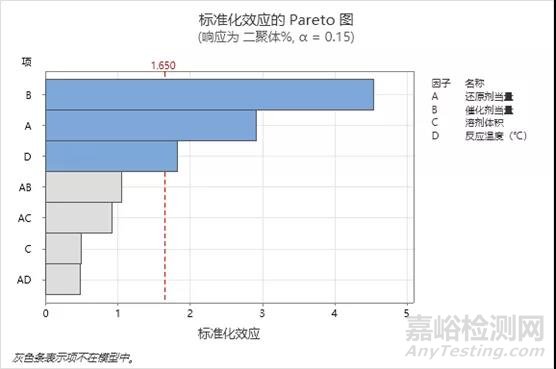

參數的帕累托圖





雖然試驗結果顯示到影響二聚體的因素，但是二聚體生成量少是因?yàn)槠鹗嘉锪戏磻?yīng)較少，反應程度低。采用DOE實驗結果中，起始物料%與二聚體%數據做散點圖，其相關關系如下：



DOE試驗中起始物料%與二聚體%的相關散點圖





采用優化后的工藝，監控反應液中二聚體、起始物料反應剩余、中間體1量生成的關系，如下圖：

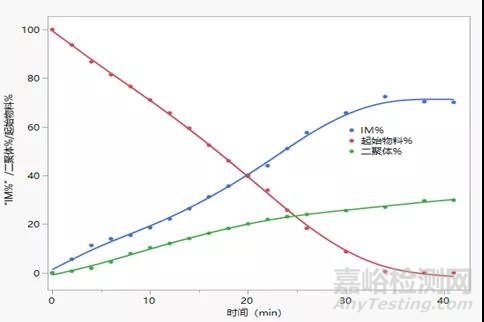

反應液中起始物料、中間體1、二聚體隨時間變化





c) 還原反應結論總結

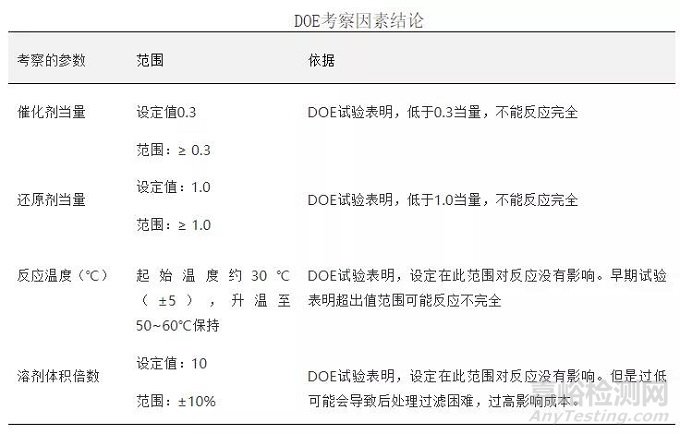

DOE考察的參數范圍設置及依據見下表，其他參數的設置見風險評估表，參數的關鍵性評估見3.2.S.2.4.1
