近日，德國慕尼黑工業大學(Technical University of Munich,TUM)的研究人員首次將暗場X射線成像方法應用于臨床CT。

與傳統X射線成像相比，暗場成像能夠提供人體內部超微細結構的信息。研究人員利用原型機生成了三維暗場X射線圖像。研究成果在線發表于Proceedings of the National Academy of Sciences雜志(《美國國家科學院院刊》)。

什么是暗場成像？

傳統X射線設備，當X射線從發射源傳到探測器時，會被中間組織衰減，利用不同組織的不同程度衰減來產生圖像。因此，具有較強衰減作用的骨骼和類似結構在X射線成像中呈白色，而更易透過的組織類型(如肺)會產生更暗的圖像。

暗場成像則是利用X射線的小角度散射來成像。當X射線與不同密度的物質(比如肺和空氣之間的界面)交互時，就會發生散射，可達微米量級甚至納米量級尺度。通過對這種散射效應的分析，能夠得到組織結構非常精細的額外信息，這是傳統X射線成像無法做到的。

為什么難以用于臨床？

由于暗場X射線獨特的光學性質，其所需的光學元件制作非常困難，所以暗場成像也一直難以實現。

近年來，有研究者將基于同步輻射光源的暗場成像技術應用于軟骨組織、早期乳腺癌診斷成像，取得了優于傳統X射線成像的效果。但由于同步輻射裝置體積龐大、造價昂貴、視場小，無法在臨床醫學和工業檢測領域得到廣泛應用。

2008年，瑞士的Pfeiffer等人在X光機上使用光柵基于Talbot-Lau干涉法實現了大視場(如64mmX64mm)的X射線暗場成像。光柵成像技術的出現讓暗場成像擺脫了對同步輻射光源的束縛和依賴，極大降低了應用門檻。它能夠很好地區分塑料和橡膠兩種材料，還能觀察到雞翅的骨頭和肌肉組織中超微細結構。

但是，在人體CT設備實施暗場成像方法依然面臨著各種技術挑戰，被限制在比人體體型小得多的范圍。除了尺寸之外，CT機架的高速旋轉也給技術設計帶來了特殊困難，由此導致的振動會影響設備內部的微調組件。

科研突破

TUM的研究人員開發出一款原型機，將暗場成像與臨床CT設備結合起來，一次掃描即可捕獲常規和暗場X射線圖像，能夠用于人體上半身胸部模型，并且尺寸足夠大，可以在真實患者身上重復預期應用，不僅能夠診斷肺部疾病，還可以區分各種類型的腎結石和組織沉積物。

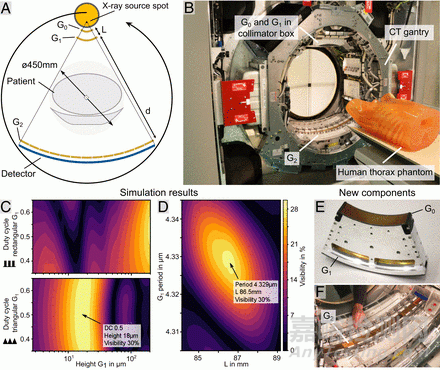

這款原型機依賴于放置在X射線源和探測器之間的三個光柵。通過分析機架快速旋轉所引起的振動，TUM研究團隊利用它們實現了光柵之間所需的位移，并開發了基于參照掃描來濾除振動影響的算法。當X射線通過光柵時，在探測器上產生一個特征圖案。隨后，當人體位于光束路徑上時，該特征圖案發生變化。正是從這些偏差中，暗場成像能夠評估人體的組織結構。它的輻射劑量只有傳統CT的1/50。

臨床應用

研究發現，暗場CT可以顯示早期慢性阻塞性肺疾病引起的肺泡結構變化。

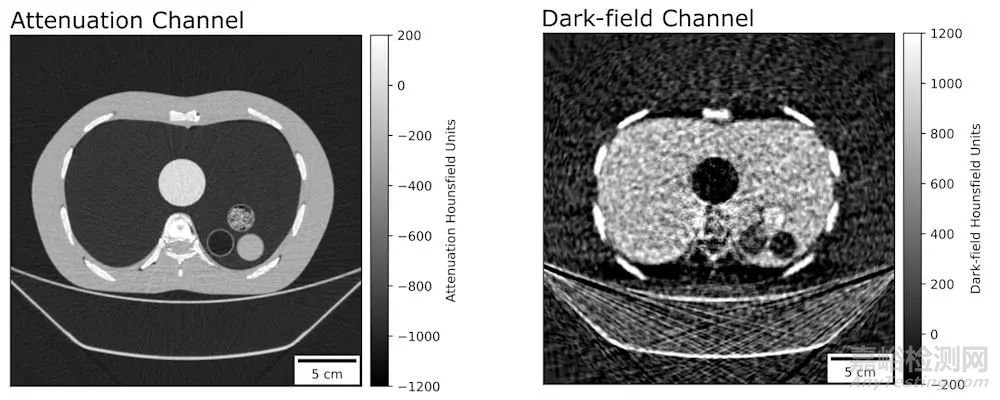

臨床胸部模型的暗場CT重建顯示，除了常規的衰減對比，暗場對比也被獲取，提供了關于組織孔隙度的信息。這里的胸部模型填充了模擬肺組織的泡沫插入物，以及包含不同材料的管子(從左到右:POM、空氣、糖粉、水)。雖然目標結構非常小，并且常規CT衰減很低，但是它們?cè)诎祱?chǎng)圖像中依然很容易被看到。

行業現狀

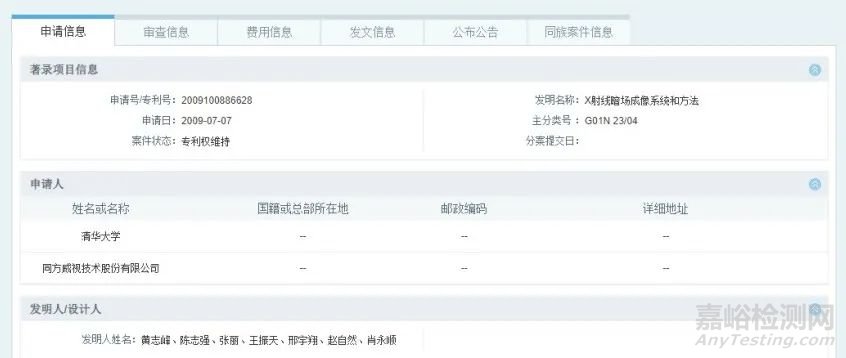

十幾年來，暗場X射線成像是一個較為活躍的研究領域，我國學者也取得了相關研究進展。早在2009年，清華大學和同方威視技術股份有限公司的科研人員就申請了“X射線暗場成像系統和方法”的發明專利。

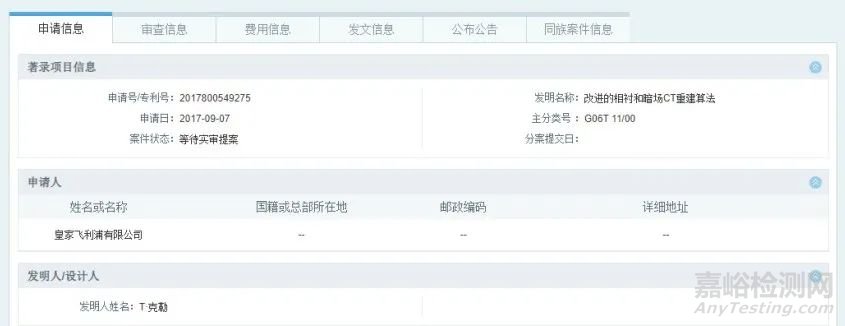

2017年，飛利浦公司在中國申請了“改進的相襯和暗場CT重建算法”發明專利。

德國TUM科研團隊的最大成果，是在臨床CT設備中實現了暗場成像技術，為暗場CT的臨床應用打下基礎。該團隊表示，一旦暗場CT系統被批準用于臨床，肺部成像將最先獲益，因?yàn)樵摷夹g(shù)已經在慢性阻塞性肺病、肺氣腫、肺氣腫、纖維化和肺癌的小動物研究中顯示出應用前景。
