   電路板調試過程中，會出現“BGA器件外力按壓有信號，否則沒有信號”的現象，我們稱之為“虛焊”。本文通過對這種典型缺陷進行原因分析認為：焊接溫度曲線、焊膏量、器件及PCB板焊盤表面情況以及印制板設計等因素對“虛焊”的產生有較大影響。在此基礎上提出了相應的控制措施，使得表面組裝焊點少缺陷甚至零缺陷，從而保證產品的長期可靠性。



1．前言



      BGA，球柵陣列器件，大幅度提高了印制板的組裝密度，其應用越來越廣泛。常用的幾種BGA器件包括PBGA、CBGA、TBGA等。



      隨著BGA器件的不斷發展，目前已經開發并應用的微型BGA有uBGA及CSP，其封裝尺寸比芯片尺寸最多大20%，焊球最小為0.3mm，焊球最小間距為0.5mm。



      并且目前隨著印制板的集成度越來越高，這種芯片級封裝器件的應用也會越來越多，再加上BGA焊點的特殊性，其焊點檢測只能借助X光來完成， 并且一旦有缺陷，返修會比較麻煩，不僅降低了生成效率，增加了生產成本，還不能保證產品質量，因此給表面組裝技術提出更高的要求。



2.BGA焊點“虛焊”原因分析



2.1“虛焊”現象及其X光形貌



      在產品調試時會出現“BGA器件外力按壓有信號，否則沒有信號”的現象。我們認為這是典型的“虛焊”現象，這也是現在業界普遍存在的問題。

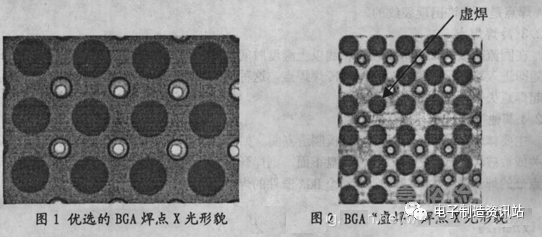

      從焊點的形貌方面分析，BGA焊點的接收標準在IPC-A-610D中的定義為：優選的BGA經X光檢測，焊點光滑、邊界清晰、無空洞，所有焊點的直徑、體積、灰度和對比度均一樣，位置準確，無偏移或扭轉，無焊錫球，如圖1所示。



      實際經驗得出明顯的虛焊焊點形狀不規則或圓形四周不光滑或焊點尺寸小，如圖2所示。





2.2“虛焊”形成的原因分析



      對實際生產中出現的問題進行分析，認為形成“虛焊”可能的原因有如下幾點。



2.2.1 焊球及焊盤表面氧化



      若器件焊球氧化或PCB板焊盤氧化，焊料很難與焊盤之間形成牢固的冶金結合，從而不能提供持續可靠的電氣性能，即表現為“虛焊”現象。



2.2.2 焊點裂紋



      若BGA焊點在界面處出現裂紋，從而導致機械及電氣性能失效，我們也稱之為“虛焊”。BGA焊點裂紋主要是因為PCB基板和元器件的基膨脹系數不匹配（FR4的CTE為18ppm/℃，而硅芯片的CTE為2.8ppm/℃），焊點中存在殘余應力而導致的。

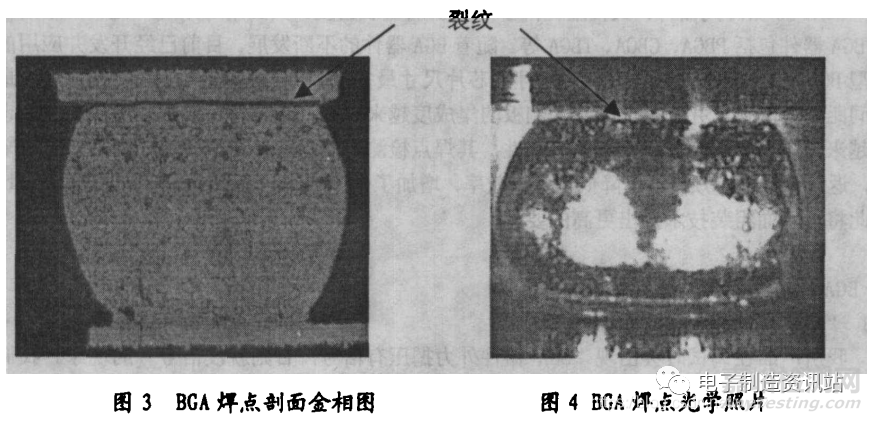

      研究表明：BGA焊點（無論是SnPb還是SnAgCu焊點）裂紋絕大多數都是出現在焊球與器件的基板之間，即封裝一側，并且裂紋非?？拷庋b一側的金屬間化合物。軟件模擬與試驗結果是吻合的。個人認為這種結論在一定程度上暴露了器件本身存在的質量問題。如圖3、4為BGA焊點的金相分析圖及光學檢測圖，裂紋出現在器件上端。





      IPC-A-610D中指出：只要裂紋底部不深入到焊點內部影響電氣及力學性能就能判定為合格。但如果焊點中有裂紋，可能暫時不會影響整機的電氣性能，但是在高低溫循環或沖擊的載荷下裂紋進一步擴展使焊點斷開，則會導致整機失效。因此在實際生產中，尤其是軍品，BGA焊點是不允許出現裂紋的。



2.2.3 冷焊焊點



      在回流階段，如果焊料在液相線以上溫度時間過短，焊料與焊球還沒有充分融合到一起隨即進入冷卻區，這樣就會出現冷焊焊點，這種焊點表面粗糙，長期可靠性差，很容易引起焊點失效，形成“虛焊”。



2.2.4 其他



      主要體現在印制板設計及印制板制造方面。如果BGA焊盤和過孔之間的阻焊焊膜質量不過關或被破壞掉或者過孔設計在焊盤下面，則焊膏在加熱時很容易流到過孔里面使得該焊點處的焊膏量變少，進而使得整個BGA器件的焊球不共面，成為“虛焊”的隱患。



3.改進措施



3.1器件的保存及預處理

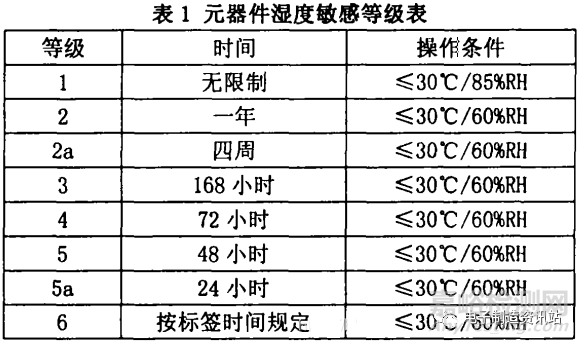

      BGA器件是一種高度濕度敏感器件（尤其是PBGA），所以BGA必須在恒溫干燥的條件下保存。一般來說，BGA較理想的保存環境為20℃~25攝氏度，濕度為小于10%RH。表中為元器件濕度敏感的等級分類，它表明在裝配過程中，一旦密封包裝被打開，元器件必須被用于安裝、焊接的相應時間。一般來說BGA屬于5級以上。

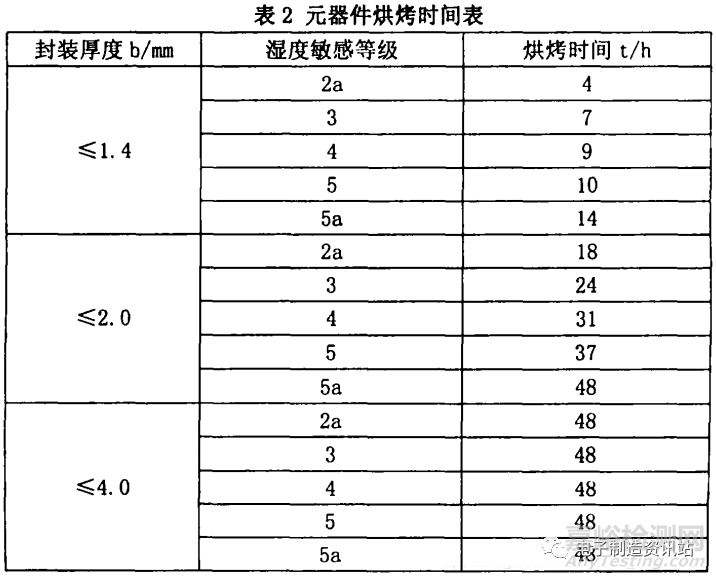

      但就我們的生產流程來看，元器件的包裝被打開后無法在相應時間內完成安裝、焊接。為了元器件具有更好的可焊性及避免吸潮后受高溫發生“爆米花”現象，需要對BGA器件進行烘烤。烘烤溫度一般為125℃，相對濕度≤60%RH（氮氣保護），烘烤時間見下表：





3.2焊膏量



      為了得到良好的印刷效果，生產中使用新鮮的焊膏，并且在印刷之前攪拌均勻，印刷位置準確，這些是形成良好焊點的前提條件。同時為了保證BGA焊點的焊接質量及其長期可靠性，焊膏量也是一個重要的影響因素。但是模板厚度及模板開孔大小應滿足如下比例要求才能得到良好的脫模效果。



      引腳寬度開孔大小/模板厚度≥1.5



       開孔面積/側面積≥0.66



3.3焊接溫度曲線



      熱分對流再焊接溫度曲線由預熱、保溫、回流、冷卻四個部分組成。預熱區的作用是將印制板預熱，保溫區的作用是將印制板進一步加熱，并且使得焊膏中的助焊劑活化，去除氯化物，使得焊膏能夠在焊盤上成分鋪展，同時以期使得印制板上所有點的溫差最小，回流區焊膏融化，對SMD進行焊接，發生冶金反應，形成可靠連接，冷卻區使焊點快速凝固，形成焊點。任何一個溫度設定不合理都會導致不良焊點產生。



      對于BGA焊點，邊緣與中心焊球的溫差△T是影響其焊點質量的關鍵因素。若溫差較大，內部焊球得不到充分融化，很容易出現“虛焊”。



      因此，在進入回流區之前，應使得△T盡量小，最好在5℃以內，這樣才能保證所有焊點同時進入熔斷狀態；在液相線以上時間合理，不能過長或過短，最好有一個“平頂”，在保證所有焊球△T盡量小的同時使焊球充分熔化，這樣才能形成可靠的冶金連接。



      冷卻速率也是影響焊點質量的一個重要因素。冷卻速率過快會形成擾動焊點，使焊點產生裂紋；冷卻速率過慢則會使焊點表面粗糙，晶粒粗大，可靠性差。



      應根據不同的印制板厚度、組裝密度、器件特點分別制定不同的溫度曲線。



3.4 汽相焊



      對于一些特殊的產品，尤其在軍品中，隨著集成度的提高，布線密度的增加，印制板層數增多，這種“功能強大”的印制板熱容量很大。



      此時，熱風對流再流焊接顯得有點力不從心，因為在同一塊印制板上不同的地方的器件溫差比較大，會出現過熱或過冷的現象。



      并且當需要改變溫度曲線的時候，熱風對流系統需要較長的轉換時間才能達到穩定狀態。而汽相再流焊則不存在這些問題，它不需要調節溫度曲線，印制板的最高溫度與所用液體的沸點相當，比較適合大熱容量組件的焊接。



3.5 可制造性分析



      可借助Valor軟件對設計圖紙進行可制造性分析，使設計與生產良好銜接，同時又做到工藝優化，使得生產制造更加科學合理化，從而提高良品率。



4.BGA返修



      BGA焊點“虛焊”的返修方法有如下兩種。



4.1非破壞性返修



      針對這種典型的“BG器件外力按壓有信號，否則沒有信號”現象，我們認為可能是少量的焊點成形不好，有缺陷。因此從器件四周注入助焊劑，然后對其進行重熔。這種方法有時會使上述“虛焊”現象消失，能夠滿足電氣性能的要求。



4.2破壞性返修



      通常采用的返修方法即將有“虛焊”的BGA器件加熱強行拆下來，然后進行植球或換新的器件進行焊接。



      以上兩種返修過程一般在BGA返修臺完成，但若返修臺的加熱系統不能進行準確的充分加熱的話，則需要采用回流焊爐來完成返修，但付出的代價是整塊板上的所有器件再進行一次熱沖擊，可能會對一些器件造成損壞?？傊敌藓蟛灰欢芡耆ＷC產品質量。



5.總結



      總之，BGA器件比一般的表面貼裝器件的焊接工藝復雜，影響焊點質量的因素也較多。本文通過對典型“虛焊”缺陷進行原因分析認為：焊接溫度曲線、焊膏量、器件及印制板焊盤表面狀況以及印制板設計等因素對“虛焊”的產生有較大影響。



      隨著電路設計的更加集成化，印制板組裝密度將會更高，會使用更多的uBGA及CSP。因此在以后的實際生產中，要從上述提出的改進方法入手，綜合考慮各方面因素，嚴格控制組裝工藝，追求零缺陷、無返修的最終目標。
