隨著經濟的發展，人們的生活水平也在不斷提升，越來越多的智能家居設備進入了我們的生活中。今天小編就跟大家分享一下家中清潔神器——掃地機器人的EMC問題整改案例。



一前言



掃地機器人，又稱自動打掃機、智能吸塵器、機器人吸塵器等，是智能家用電器的一種，能憑借一定的人工智能，自動在房間內完成地板清理工作。一般采用刷掃和真空方式，將地面雜物先吸納進入自身的垃圾收納盒，從而完成地面清理的功能。一般來說，將完成清掃、吸塵、擦地工作的機器人，也統一歸為掃地機器人。

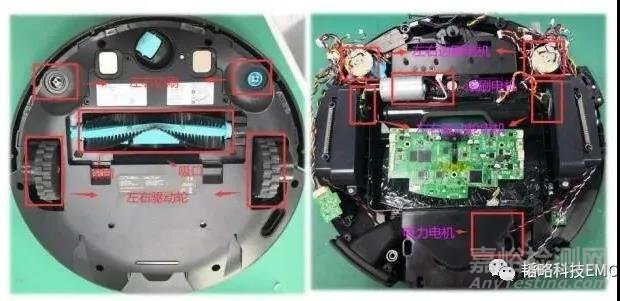

二掃地機器人的架構





三掃地機器人的EMC問題點



1.有刷電機電拉弧產生的輻射超標。



2.電機驅動產生的輻射超標。



3.Flash時鐘、攝像頭CLOCK輻射超標。



4.光流傳感器



5.充電模塊輻射超標



6.雷達電源濾波



四EMC問題分析及整改



1.有刷電機電拉弧產生的輻射超標。

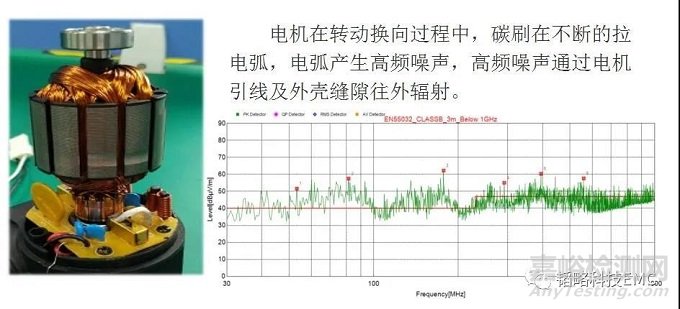

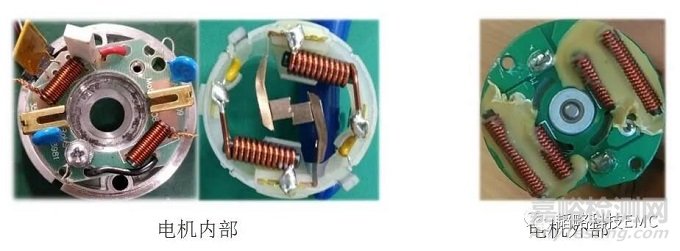

有刷電機的EMI來自哪里呢？





傳統處理方案：





傳統的處理方案有哪些不足？



A.不斷調整參數，費時費力；



B.插件體積大，人工成本高；



C.電流越大成本越高；



D.整機濾波效果不理想。



我們的解決方案：

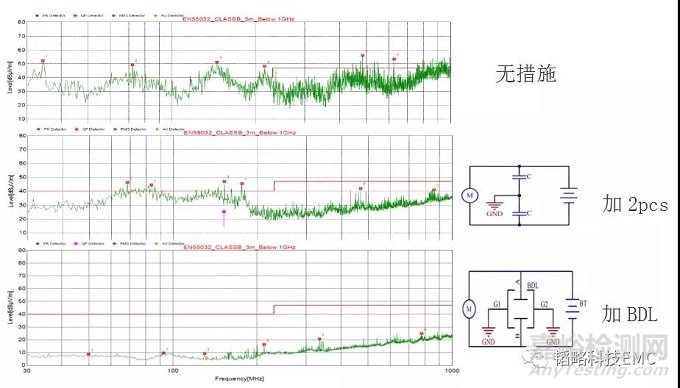

我們使用了一款擁有自主產權的濾波器—BDL，效果顯著。我們來看看在3系電機上的測試數據對比圖：

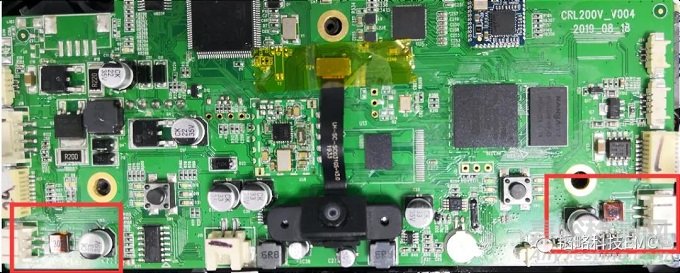

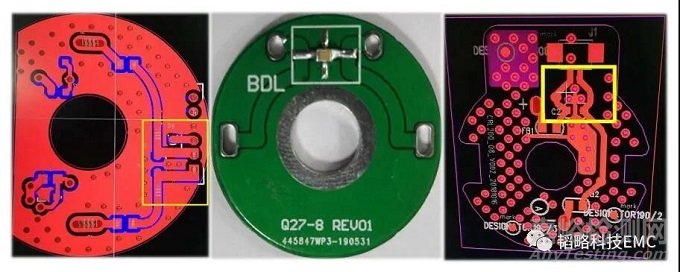

BDL濾波器應用實物圖：





2.電機驅動產生的輻射超標



噪聲產生原理：

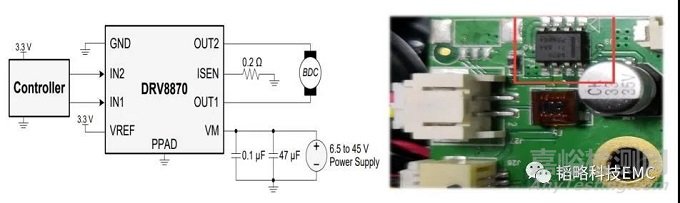

電機驅動IC（DRV8870）通過H-bridge來實現電機驅動，PWM調制信號給到H-bridge來實現轉速控制，因此連接電機兩引線了豐富的高頻噪聲，同時因為結構的原因，電機電源線最長可達到兩米，給輻射噪聲搭載了很好的耦合路徑。





整改方案如下：





輻射噪聲主要分為共模噪聲和差模噪聲兩種形式，其中以共模噪聲為主，我們在電機驅動IC DRV8870的輸出腳增加共模濾波器濾除共模噪聲。

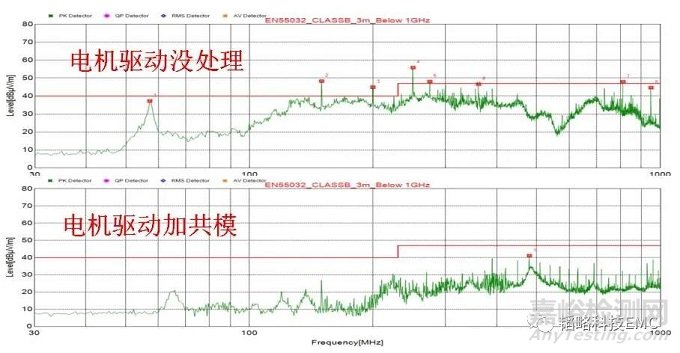

數據對比圖：





3、Flash時鐘、攝像頭CLOCK輻射超標

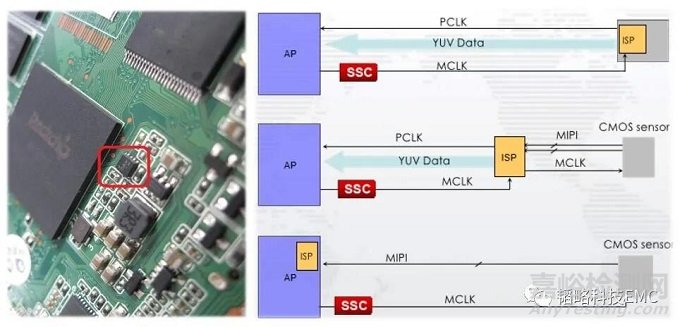

解決方案——增加展頻IC

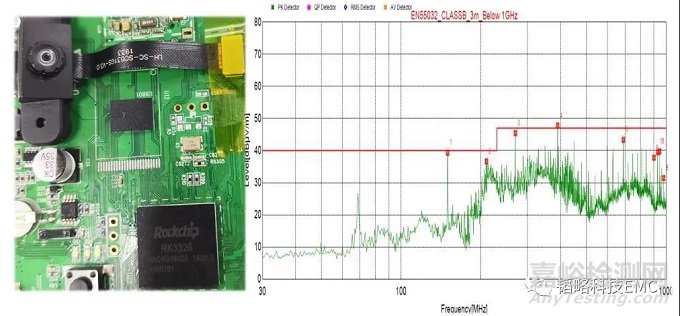

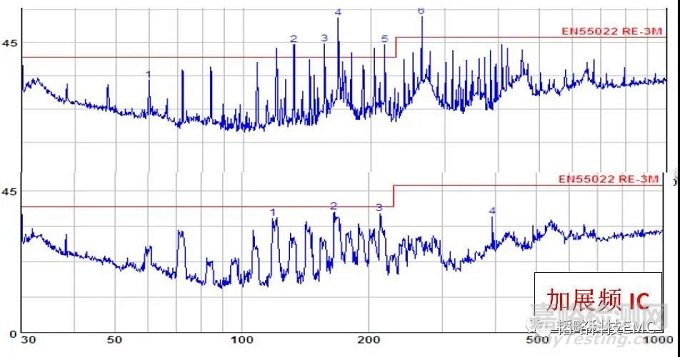

效果對比圖：





4、光流傳感器的輻射

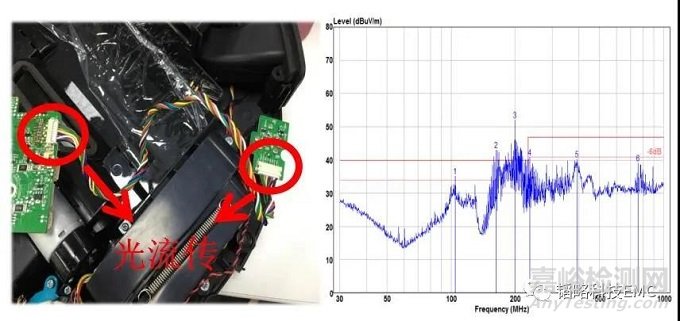

光流傳感器的小板與主板之間的連線大約有30CM，雖然其傳輸?shù)乃俾手挥袔资甂Hz，但由于連線長反而更容易導致輻射的問題，根據連線的長短可在主板端搭配串聯不同的電阻。



5、充電模塊的輻射

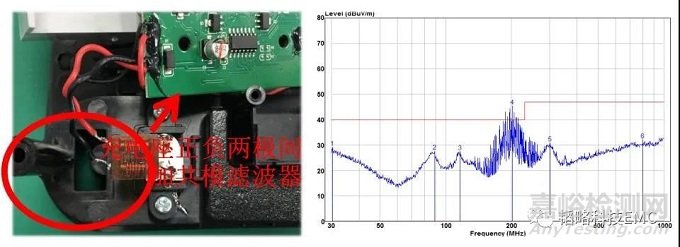

掃地機器人回充時，充電模塊會有200MHz左右的共模噪聲，可在充電模塊的正負兩端加共模濾波器，考慮到主板的空間，可加在充電座端。



6、雷達的輻射

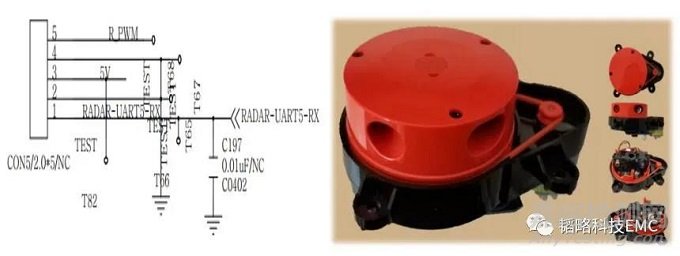

雷達主要的輻射在于供電部分的噪聲，雷達頭的轉動依靠電機來帶動，電機的噪聲亦會疊加到雷達的供電部分。



五總結



不同類型的掃地機器人可能有不同的EMC問題，但大致上都是一樣的，如果您有什么疑問或者是新的整改經驗，歡迎隨時與小編交流哦。
