檢測電線電纜絕緣電阻的通用標準是GB/T3048.5-2007《電線電纜電性能試驗方法第5部分:絕緣電阻試驗》。依據標準和實際試驗，在檢測絕緣電阻時需要著重注意以下幾個方面。

一、安全問題

1.操作人員不要穿帶有金屬裝飾的衣服或佩戴金屬飾物，如手表、金屬手鏈等。

2.操作人員應先戴上絕緣的橡皮手套再進行與電相關的工作。

3.測試狀態下禁止觸摸測試回路中的任何部分。

4.在實驗室張貼“高壓”警示標志，提示誤入實驗室人員注意高壓，以免觸電。

二、試驗

1.環境條件

除電線電纜產品標準中另有規定外，型式試驗的測量應在環境溫度為(20±5)℃和空氣相對濕度不大于80%的室內或水中進行。例行試驗時，測量一般在環境溫度為0～35℃的室內進行。

2.試樣

除電線電纜產品在標準中另有規定外，試樣的有效長度應不小于10m。浸入水中試驗時，試樣兩個端頭露出水面的長度應不小于250mm，絕緣部分露出的長度應不小于150mm；在空氣中試驗時，試樣端部絕緣部分露出的長度應不小于100mm。

3.試樣接線

當絕緣層加上直流電壓時，絕緣表面和絕緣內部均有微弱的電流通過，對應這兩種電流的電阻分別稱為表面絕緣電阻和體積絕緣電阻，不加特別說明時，絕緣電阻指體積絕緣電阻。因此，試樣接線不應當在電線電纜產品的表面。電線電纜產品可能存在多個導體，因此對試樣的接線具有明確的規定，具體要求如表1所示。

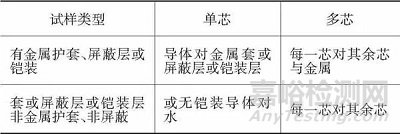

表1  試樣接線

4.測試充電時間

絕緣層加上電壓后，流經絕緣內部的電流有4種:電容電流(由介質極化而產生)、不可逆吸收電流(由絕緣材料中的電解電導而產生)、可吸收電流(絕緣材料的位移電流)和泄漏電流(由絕緣材料中的自由離子及混入的導電雜質所產生的電纜)。前3種電流隨時間而衰減，因此理論上應等這3種電流全部衰減完后，以泄漏電流的數值計算絕緣電阻。因此,對于測試充電時間進行了規定:為使絕緣電阻測量值基本穩定，測試充電時間應足夠充分，不少于1min，不超過5min，通常推薦1min讀數。

三、電線電纜產品標準中另有規定

在一些產品標準中，對于絕緣電阻的檢測另有規定。以GB/T5023.2-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜第2部分:試驗方法》為例，在檢測絕緣電阻時有不同的要求。

1.試樣

試樣長度有了改變:試驗應在5m長的絕緣線芯上進行。最重要的改變是:在測量絕緣電阻前，試樣應經受住成品電纜電壓試驗，如果不適用，按絕緣線芯電壓試驗進行電壓試驗。

2.測試充電時間

絕緣電阻應在施加電壓1min后測量。

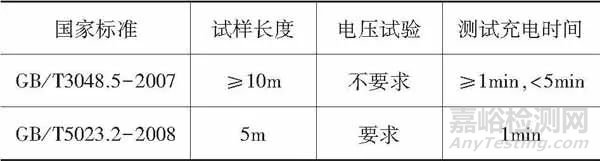

兩個標準的不同如表2所示。

表2  兩標準的不同之處

四、小結

檢測電線電纜的絕緣電阻時，首先應注意檢測人員的安全問題。其次應注意產品標準對試驗是否有具體要求，當產品標準有具體要求時，按產品標準要求的試驗條件進行試驗；當產品標準無要求時，按通用的標準GB/T3048.5-2007進行電線電纜絕緣電阻的檢測。只有在標準規定的試驗條件下進行試驗，得到的試驗結果才是準確有效的。
