一、現象描述

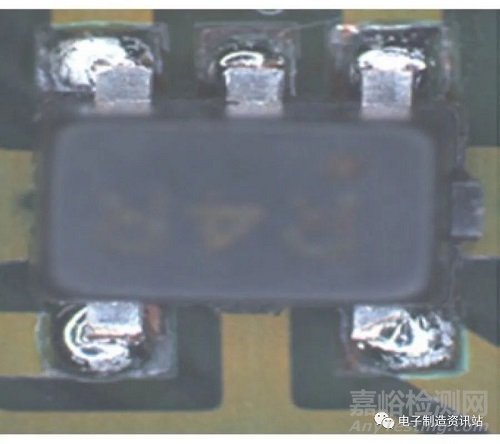

某公司從美國CMD購進一批ESD器件,在某通信終端產品組裝再流焊接中,虛焊比例非常高,如圖1所示。

圖1
二、原因分析

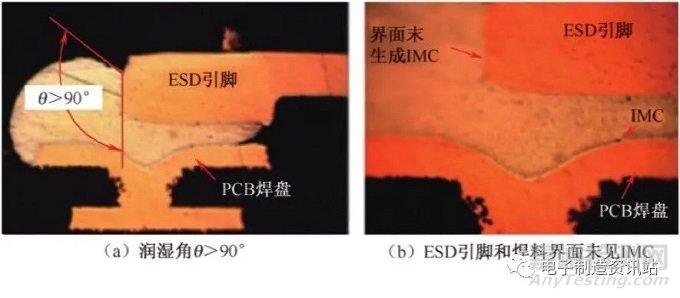

對焊點沿引腳縱向的金相切片SEM分析,其形貌代表性照片如圖1.32所示。從圖2中可見:ESD引腳表面潤濕性差(θ>90°),引腳與焊料界面上未見生成IMC。

圖2

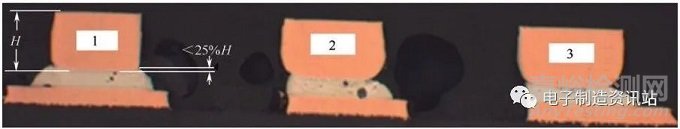

縱向切片顯示了主要判斷位潤濕性明顯不良,焊料沿兩側壁爬升高度遠小于25%的引腳厚度,如圖3所示。

圖3
再流焊接過程中冶金反應進行得是否充分,表現在IMC層的形成上。在界面上是否形成了合適厚度的IMC層(對Cu-Sn/IMC通常要求為2~4μm;EDIG Ni/Au/IMC為1~2μm),這是判斷焊點是否虛焊的判據。

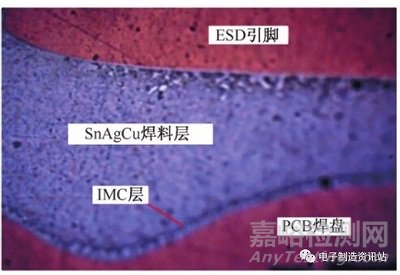

圖4為CMD(ESD)器件再流焊接后焊點做IMC分析的金相切片。圖中在PCB焊盤側的界面上可以明顯看到IMC層,而在ESD引腳側的界面上未見到IMC。

圖4
引腳材料及鍍層結構,在Cu基材上涂覆Ni-Pd–Au做防護層。
由此得出引腳表面可焊性不良,屬器件供方的質量問題。
三、機理分析
本案例涉及的ESD引腳鍍層為ENIG Ni/Pd/Au,化學浸Pd是元器件引腳的理想Cu-Ni保護層。
1. Pd的特性
Pd可直接鍍?cè)贑u或Ni上,因Pd有自催化能力,其鍍層可以增厚(可達0.08~0.2μm)。Pd鍍層耐熱性高、穩定、能經受多次熱沖擊。Pd的化學性質不活潑,常溫下在空氣和潮濕環境中穩定。Pd耐硫化氫腐蝕,常溫下表面不晦暗。氫氟酸、高氯酸、磷酸、醋酸在常溫下不腐蝕Pd,但鹽酸、硫酸、氫溴酸可輕微腐蝕Pd。硝酸、氯化鐵、次氯酸鹽和濕的鹵素會快速腐蝕Pd。
2. ENIG Ni/Pd/Au鍍層特點
Cu基材上的ENIG Ni/Pd/Au可以根除ENIG Ni/Au外的黑盤問題。在組裝焊接中,對Ni/Pd/Au鍍層來說,當Au鍍層與熔化焊料接觸后,Au熔化后融入焊料中形成AuSn4等金屬化合物。而熔融的焊料不與Pd形成化合物,它只能極緩慢地融入焊料并穩定地漂浮在焊料表面。
Pd鍍層可焊性差,只有當Pd層的Pd融入焊料后,焊料中的Sn才能與底層的Ni發生冶金反應,從而生成Ni3Sn4的IMC。
對常用的免清洗焊膏來說,要在再流焊接的有限時間內將其融入熔融的焊料中談何容易。因而,這是導致本案例在再流焊接中大面積發生虛焊的根源所在。
四、解決措施
1. 選用與ENIG Ni/Pd/Au鍍層再流焊接匹配性好的焊膏(如由CMD公司提供的在美國與ESD器件配套使用的ALPHA OL213焊膏)是解決問題的主要途徑。
2.選用其他鍍層(如Ni/Sn鍍層)的器件取代ENIG Ni/Pd/Au鍍層的器件。
