隨著電子設備向小型化和多功能化集成發展，高密度印制板組件和板板互聯結構應運而生，多引腳板間連接器可實現高速信號傳遞，廣泛應用于板卡對接的設備中，大量應用在機載領域、地面領域和艦載領域。

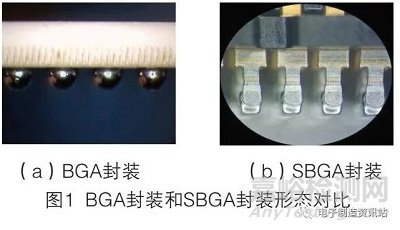

本文中的高速多引腳互聯器件雖被廠家定義為超級球柵陣列（SBGA）封裝，但其結構與傳統的球柵陣列（BGA）封裝存在一定區別。傳統的BGA封裝為了強調I/O仍然是“ball”，而本文中的SBGA的I/O的形態為非“ball”的錫鉛焊片，兩者結構對比如圖1所示。
基于廠家的定義，初期對該器件選用了與傳統BGA封裝器件相同的組裝工藝參數，在檢驗環節中發現其故障率明顯偏高，嚴重影響了產品質量。因此，針對在SBGA裝配過程中出現的焊點缺陷進行原因分析，提出改進措施整改后，裝配情況良好。
1、問題描述
SBGA板間連接器在大量使用時表現出裝配一次合格率差的特征，抽查某批含SBGA器件的印制板組件數量及故障件數后，發現數千件的生產產品的合格率只有86%，低于傳統BGA組裝合格率95.6%的平均水平。

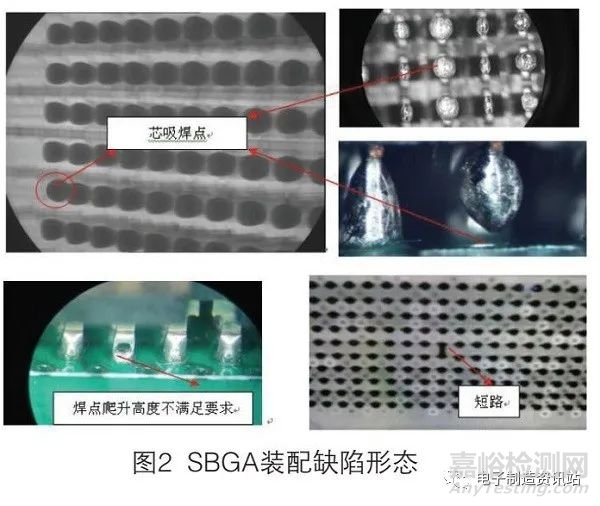

SBGA器件焊接缺陷主要有焊點開路、短路、爬錫不足、多余物、三防漆污染和調試損傷等，其典型缺陷如圖2所示。進一步分析發現焊點開路和焊點短路占到了缺陷總數的77％，屬于常見缺陷。通過評估并結合生產現場的調查，必須著力杜絕這兩種缺陷的產生，提高SBGA器件裝配的一次合格率。
2、原因分析

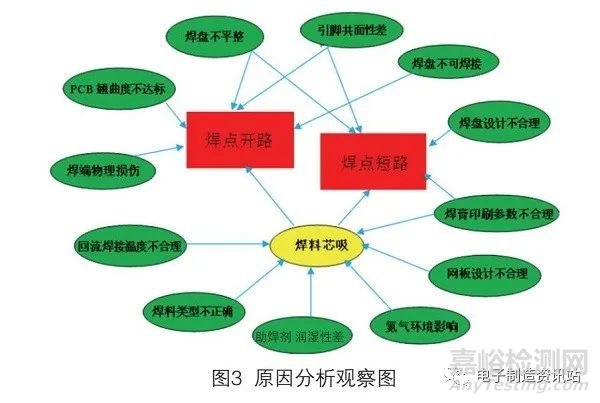

除了器件的焊片在焊前因受損會導致焊點開路或者焊錫偏少外，多數焊點開路和短路是因為焊料出現了芯吸現象而導致的，此現象的出現主要和焊料的潤濕有關。歸納匯總影響各因素的末端元素，關聯圖如圖3所示。
通過設備測試、文獻查閱、現場調查和參數確認等手段，參照業界水平、國家標準和相關規范要求，對上述11個末端元素進行了依次排查，結合分析數據確認了導致焊點缺陷的主要原因為：
1）回流焊接參數不合理和氮氣環境的不良影響；
2）網板設計不滿足要求；
3）前期焊端存在物理損傷。
2.1 回流焊接參數不合理和氮氣環境的不良影響

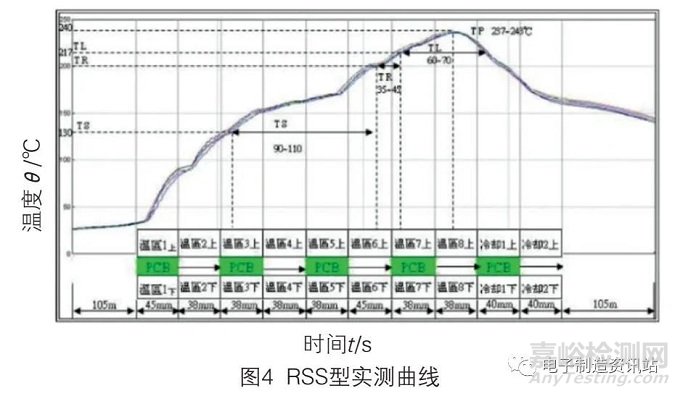

根據工藝細則要求，焊接SBGA器件時采用的RSS（Ramp-Soak-Spike，升溫-保溫-回流）焊接曲線，如圖4所示。經比對，實際回流過程的升溫速率、保溫時間、回流時間和降溫速率等關鍵參數均能滿足要求，但其中表面張力（氣液界面）和潤濕力（固液界面）等因素對焊料是否會出現芯吸缺陷產生直接影響呢？
在不發生氧化的前提下，溫度越高潤濕越好，這與表面張力和界面反應有關。對于純金屬，表面張力基本與溫度呈現線性關系的減?。?/span>
γm=A-B× T （1）
式中： γm為表面張力， A、B為材料常數， T為溫度。對于合金材料溫度越高表面張力越小，潤濕性越好。

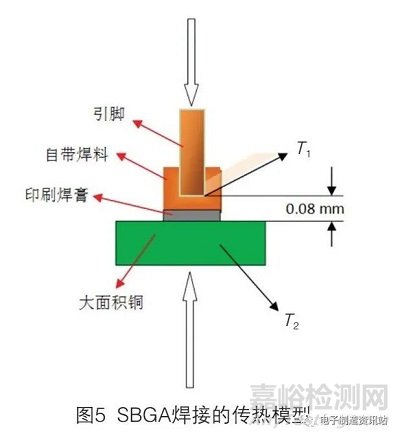

圖5示意為SBGA焊接的傳熱模型，在焊接SBGA引腳與印制板焊盤之間有0.08mm的距離，如果回流焊接的過程中印制板引腳的溫度T1與PCB焊盤的溫度T2有較大差異，將使得焊料在器材引腳端表面張力γm1小于焊料在印制板焊盤端表面張力γ m2，導致焊料熔化后優先向引腳方向潤濕，引起焊料向上爬升，造成焊料與焊盤脫開，形成芯吸斷路。而回流曲線的設置沒有對引腳和焊盤的溫度差進行特殊調整。
同時，回流焊接過程中的保護氣體N2也會影響焊盤金屬和器件焊端的表面能和表面張力，進而影響焊料潤濕。有研究表明在氮氣環境下焊接潤濕角的變化達到40%時，潤濕可增長約3%~5%，潤濕時間可降低15%，即氮氣能夠放大因焊盤/焊端溫度差帶來的芯吸現象。因此，需調整的溫度曲線來焊接SBGA器件，消除芯吸現象帶來的開路或短路等不良情況。
2.2 網板設計不滿足要求

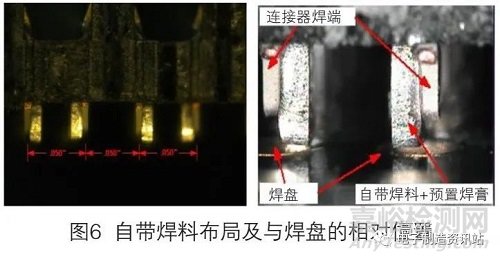

焊料量的多少對焊料的潤濕爬升、焊點形態及機械性能有較大的影響，因此合理的網板開口設計有利于減少橋連、虛焊等缺陷。SBGA自帶焊料的尺寸布局如圖6所示，自帶焊料是附著在SBGA焊端一側的相向位置。在裝配對位時，發現自帶焊料的中心與廠家推薦的印制板封裝的中心并不重合，這樣會對焊接質量和可靠性帶來影響，需要依靠添加焊膏進行對位補償，因此，應重新設計網板。
同時，因焊膏中助焊劑量不同，焊端氧化膜的去除能力會有差異，進而影響了熔融狀態下焊料的表面張力，可能導致芯吸現象發生。
2.3 前期焊端物理損傷

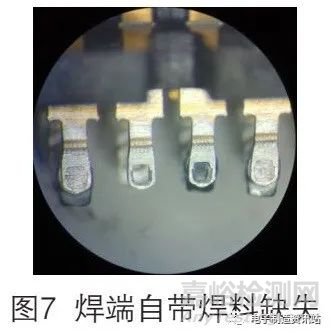

焊點的最終焊錫量由自帶焊料和預置焊膏兩部分構成，任何一部分的缺失都可能導致開路問題。經檢查發現在來料器件中，偶有存在如圖7所示的個別引腳自帶焊料缺失情況，此缺陷若在裝配前未被有效識別出，則會導致裝配故障的出現，進而帶來返修工作，產生質量隱患。
3、工藝改進
通過上述分析得出的SBGA裝焊過程中產生質量問題的三大原因及其影響原理，在后序生產的工藝上，制定了如更改焊接曲線，調整氮氣控制量，優化網板開孔和宣貫規范及增加焊前檢查工序等相應的優化措施。
3.1 優化工藝參數和調整氮氣量
① 優化回流焊接工藝參數

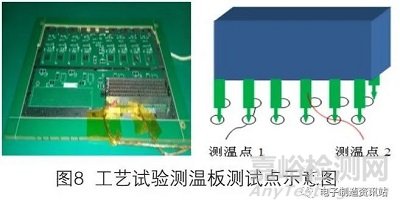

基于之前的缺陷原因主要是由于引腳溫度大于焊盤溫度，需要優化上/下各溫區溫度，最終調整焊盤和引腳溫度相當，優化焊料在焊盤上的潤濕?？紤]到印制板上焊盤電路功能屬性（電源、地、信號）所對應的電路銅的質量存在差異，銅的質量越大，升溫越慢，因此選取電源或地屬性的焊盤確定為測溫點，另外設置一個典型測溫點放置在引腳端，如圖8所示。
經過多次反復優化測試，發現如果將回流焊接的3個下溫區相對上溫區升高5~10℃，就能夠彌補之前存在的3~5 s的溫度差，從而保證焊料熔化時能夠在焊盤與引腳上同步潤濕鋪展。經過優化前后的溫度曲線對比情況如圖9所示，優化前后的焊點質量情況對比如圖10所示。
② 調整回流焊時氮氣環境

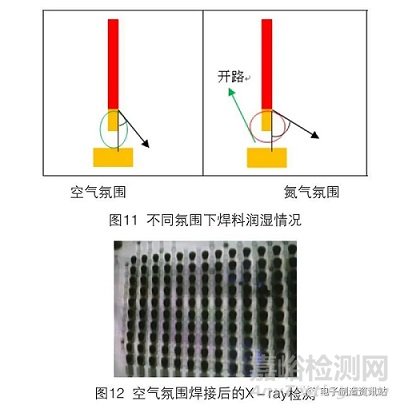

SBGA的引腳可焊端在引腳的中下段，即引腳上端由于材料特性及表面粗糙度等原因?qū)儆诓豢珊附訝顟B(tài)。N2的加入加快了焊料的潤濕行為，即焊料在引腳溫度相對更高時，會優先“更快”地向上潤濕，但是受制于引腳上段不潤濕，因此焊料形態發生如圖11所示的“長到胖”的變化，從而形成芯吸開路。
所以考慮極端情況，即關閉氮氣，保持上下溫區溫度一致時，結果SBGA器件的焊點質量依然滿足要求，如圖12所示。
3.2 優化焊膏量設計
① 增大焊膏量設計

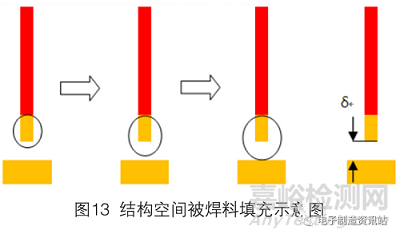

基于SBGA的引腳結構為不潤濕端+可潤濕端，結合板上結構導致焊料的“活動空間”被限制在焊盤與引腳可焊區的區域內，因此不斷增加印制板印刷焊膏量，即使焊料熔化后會優先向上潤濕，但會隨著焊膏量增加而導致焊點尺寸不斷增大，并最終與焊盤潤濕形成有效連接，過程如圖13所示。

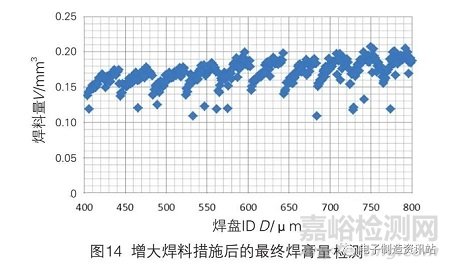

通過手工烙鐵在焊盤上預搪錫和增大網板厚度（開孔面積比為0.993）兩個途徑來模擬增大焊膏量的方式，同時考慮印刷焊膏存在約50%的體積收縮比，得出計算處理的焊點最終焊料體積散點圖分布，如圖14所示。

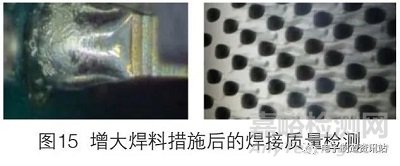

選擇優化后的曲線裝配的器件狀態，其外觀檢驗和X-ray檢測均判定合格，如圖15所示。
② 減小焊膏量設計
SBGA裝配過程中焊料在熔融狀態下的行為受其潤濕力（指向焊端）和自身重力（指向焊盤）聯合影響，當潤濕力大于重力作用，焊料向上移動，此時若焊膏量不足就會出現芯吸開路。
反而言之，若潤濕力小于重力作用，則焊料向下移動，但受空間結構限制（下方印制板焊盤面積有限）不會出現焊料脫離引腳焊端形成開路。
減少焊膏量雖然一定程度上降低了焊料的重力，但因為助焊劑含量的減小導致潤濕力也顯著下降，研究表明焊膏量更小時重力作用更為明顯。因此為減小焊膏量，網板開孔采用圓形，厚度減?。娣e比為1.35），得出計算處理的焊點最終焊料體積散點圖分布，如圖16所示。裝配后的焊點檢測良好，如圖17所示。
3.3 焊端損傷防范工作

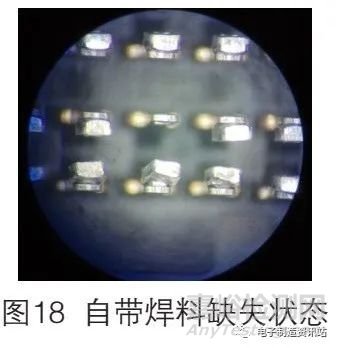

經對SBGA器件的來料狀態進行抽查，首先確認了焊端損傷主要來源于物料周轉。同時經多次試驗，其自帶焊料的缺失在肉眼確認下能有效識別，這得益于自帶焊盤與焊端屬于“嵌入式結構”，如圖18所示，焊端損傷與否基本對應了自帶焊料的有無。

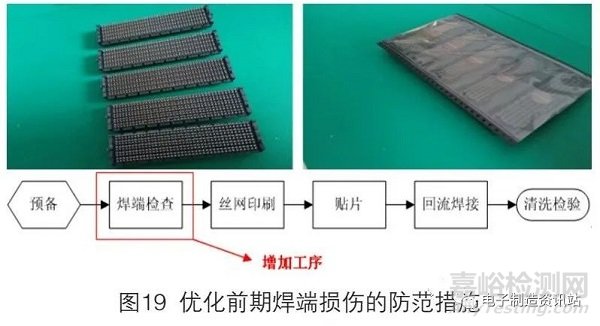

基于上述分析，對于焊端損傷的防范工作主要集中在規范周轉包裝和焊前人工確認。首先對SBGA器件的來料包裝要求根據周轉防護的相關規范進行培訓宣貫；然后優化工藝流程，增加該類型器件的來料檢查工序，嚴禁不滿足要求的器件流入生產環節，如圖19所示。
3.4 優化結果統計
在上述措施落實后的連續4個月的生產跟蹤中，統計得出裝配含SBGA器件的共216件，其中存在芯吸開路、短路等缺陷的不合格品有8件，一次裝配合格率達到96.3%，達到同類封裝器件平均水平，即工藝優化措施有效。
4、結論
本文對SBGA器件裝配一次合格率低的原因進行了分析和優化，得出如下結論：
1）SBGA器件的故障主要體現在焊點開路和短路缺陷，兩者受焊料芯吸作用影響。
2）SBGA芯吸作用的主要原因為回流焊接參數不合理與氮氣環境的不良影響、焊膏量不滿足要求和焊端物理損傷。
3）針對上述原因，優化工藝措施相應為調整溫度曲線，降低焊接過程氮氣含量，優化網板開孔設計以酌情增大或減小焊膏量，增加裝前檢查工序。
4）經過檢驗確認和統計計算，優化后的SBGA器件的裝配一次合格率由之前的86%提升到96.3%，措施有效。
