PCB的互連應力測試，簡稱IST，常用于通訊及汽車電子等高可靠性行業評估試樣從室溫到高溫一系列循環下的可靠性試驗。與傳統的溫度沖擊測試相比，IST因其能夠在更短的時間內，通過實時監測阻值暴露出PCB的互連缺陷而受到業內青睞，成為PCB內部互連可靠性評價的重要手段之一。

目前PCB行業普遍采用的互連應力測試標準是IPC-TM-650 2.6.26: 2001；之后在2014年發布了更新的2.6.26A版本。兩個版本的試驗方法中最主要的區別在于新版本標準中增加了“試驗方法B”，而2001版本中的試驗方法作為新版標準中的“試驗方法A”。從檢測經驗來看試驗方法A最為常用，因此今天小編就帶大家來看一看這個試驗方法的具體內容。

1.測試機理

通過對被測試樣的互連網絡施加一個直流電流，使其快速加熱到指定溫度；達到指定溫度后，關閉電流，同時強制風冷，使試樣溫度快速降至室溫。如此從室溫升溫到指定溫度、再回到室溫的一個升降溫過程為一個循環。通過重復升降溫循環使互連結構產生熱機械疲勞，同時采用四線法對循環過程中試樣的每個網絡進行獨立的電阻監測，直至完成設定的循環數或試樣失效（電阻變化率超過允許值）。

2.附連測試板

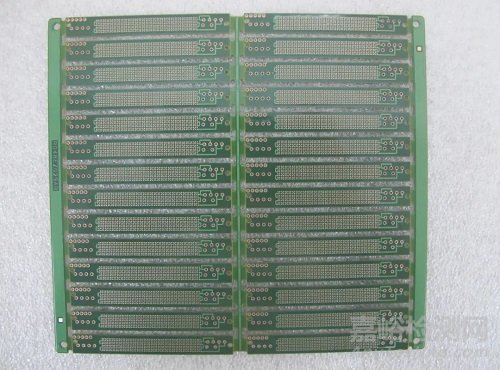

用于IST的試樣應當為專門設計的附連測試板。附連測試板與成品PCB采用相同的生產工藝，以反映成品的互連可靠性。圖1是典型的IST附連測試板照片，由一個電源網絡（Power）和一個感應網絡（Sense）構成。P網絡和S網絡平行連續且相互交迭，保證整個測試區域具有良好的熱傳輸和均勻的熱傳導。

圖1 典型的IST附連測試板

3.測試方法

IST測試的關鍵參數為最高溫度、總循環數和允許的最大電阻變化率。下表1列出了標準方法的默認條件，其中最高溫度、循環次數和允許電阻變化率還可依據實際應用需求進行調整。此外，組裝過程的高溫會影響內部互連性能，因此可以選擇在IST測試前對附連測試板進行模擬回流預處理。

表1  IST方法的默認條件

4.測試設備

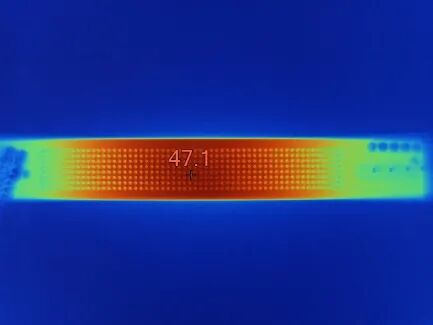

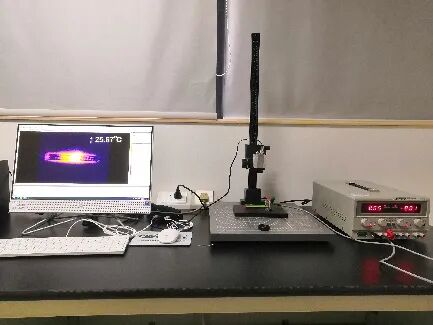

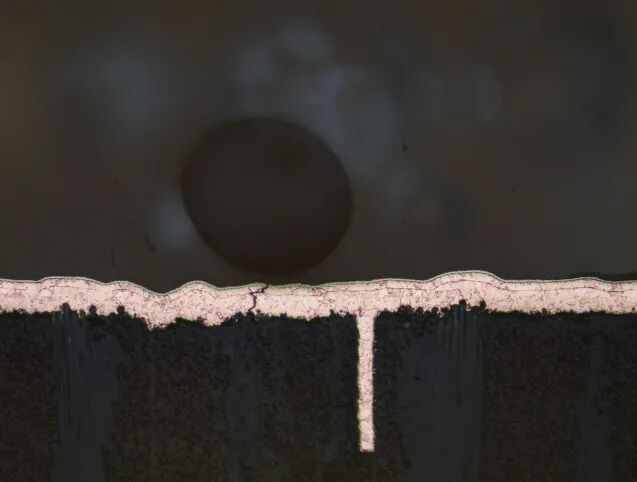

本實驗室配備有兩套加拿大PWB公司生產的最新型號IST測試設備，適用于IPC-TM-6502.6.26A的試驗方法A（圖2）。同時還配套了電容測試模組（圖3）和紅外熱像模組（圖4），兩套模組分別用于附連測試板的分層位置探測和失效線路定位。通過精準定位，可以有針對性地對失效位置進行進一步剖析。圖5、圖6展示了采用紅外熱像對失效線路進行定位后，金相切片觀察到孔銅斷裂的一個案例。

圖2 IST測試設備	圖3 電容測試模組	圖4 紅外熱像模組
